YB6803 是一款工作于5V的 PFM 升压型 2节/3节串联锂电池充电控制电路。

YB6803 集成充电均衡 5V输入PFM升压型2节/3节串联锂电池升压充电控制电路

概述:

YB6803是一款工作于 5V 的 PFM 升压型 2节/3节串联锂电池充电控制电路。 YB6803 采用恒流和恒压模式对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和外部 MOS 器件驱动电路等。YB6803 支持外接引脚来选择设置2 串或 3 串锂电池充电。

YB6803可以自适应适配器的电流供应能力，确保输入适配器不会出现过载现象，所以适用于各种直流设备以及标准的USB充电设备。YB6803 集成了均衡充电电路，可在充电时实时检测每节电池的电压，当检测到任意一节电池电压达到了均衡开启电压，就会开启均衡功能充电。YB6803 采用小型化的QFN3x3- 16L封装，节省PCB面积。

特性:

• 支持 2 节/ 3 节串联锂电池升压充电控制电路。
• 电感电流检测
• 自动再充电功能
• 支持外接引脚来设置 2 串或 3 串锂电池充电
• 输入电流自动识别，适配器自适应
• 集成了均 衡 充电电路，可在充电时检测 每 节
• 电池的电压，保证电池电压的均 衡
• 高达 1MHz 开关频率
• 当电池电压低于输入电压或者电池短路时以
• 较小电流充电
• 充电状态双灯指示
• 芯片始能控制
• 采用小型化的 QFN3x3- 16L 封装

应用:

• 移动电话
• 平板电脑
• 蓝牙音箱
• 数码相机
• 移动电源
• GPS

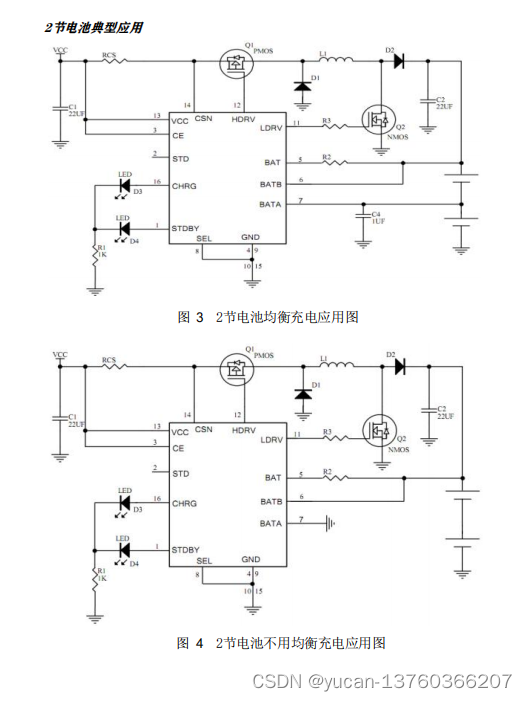

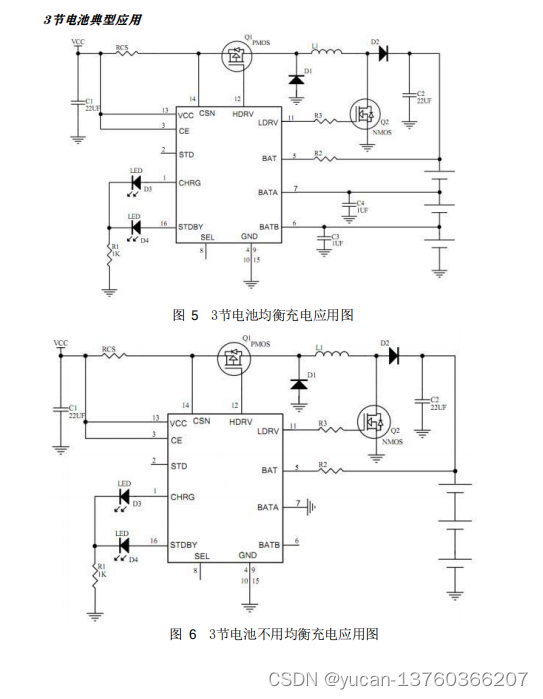

典型应用：
