f-scan足底压力分析二：对象、单元统计、绘制压力数据图表、ASCII DATA

目录

对象

在movie或实时窗口中添加窗格

 在movie或实时窗口中添加取样区box

栅格调整 grid adjustement

改变对象显示的数据

选择新位置放置取值区标签

单元格统计

绘制单元格统计信息：

分析单元格统计信息：

 组合单元格统计条：

改变单元格与压力图像的y轴：

绘制压力数据图表

图表的属性

图表显示选项

分析足底力vs时间曲线

COF力度中心矢量图

ASCII DATA

为整个窗口创造ASCII文件

为对象创建ASCII文件

属性表格

比较影像

---

对象

在movie或实时窗口中添加窗格

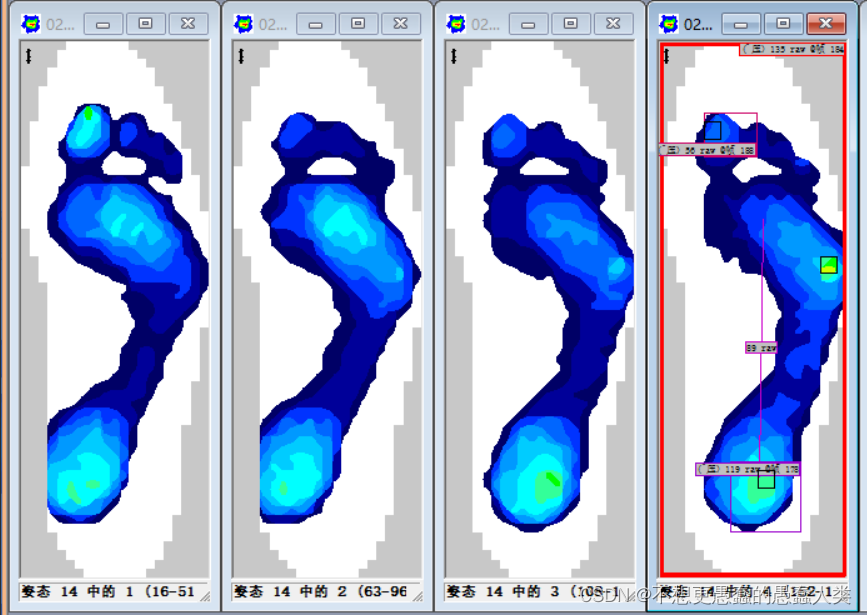

1.分析-显示窗格

2.分析-对象-取样区-add添加-panes窗格-可以自行定义窗格的大小

3.点击shift+显示窗格就可以在一个图里面显示出来三条曲线；但如果是点击ctrl+显示窗格，图像里面只有一个图像；以及可以通过下面的窗口选择图像展开的方式

 在movie或实时窗口中添加取样区box

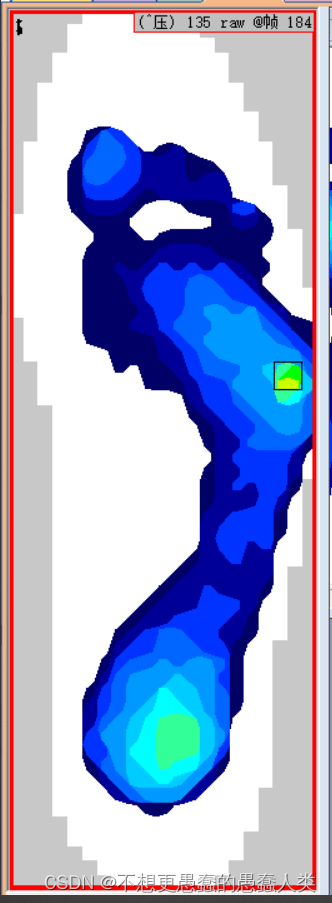

直接在足底图中右键点击，然后选择增加取样区，就可以获得你想要的区域，在图形中的右上角还可以显示这里的最大值（值由你自己选择）

后面就是一些异曲同工之妙，添加polygone和oval

栅格调整 grid adjustement

 如果开启栅格调整，那么我们自己画的取值区的边长会和真实传感器的行和列重合，尽管这会改变取值区的大小

改变对象显示的数据

1.在这个图像界面，右键点击-属性- 取样区（可以选择不同的展示属性，将会被展示在右上角的方框里面，接触峰值压力是展示的默认属性）

2.峰值区域默认面积是2*2的传感器方阵，其拥有峰值，可以通过更改dx，dy来更改这个取值面积

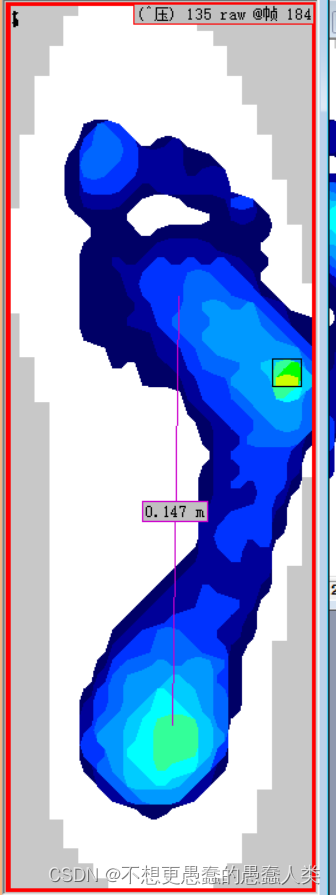

 3.对于取值区是线条的来说，我们有三种方法可以显示在线条中间处的值

 -距离

 -压力差

 -无

 4.填充轮廓：如果不勾选这一项的话，那么就是一连串的等高线，没有颜色填充

选择新位置放置取值区标签

选中取值区，然后右键点击，之后就有如图的标识，选择不同的位置放置标签

峰值/姿态显示：

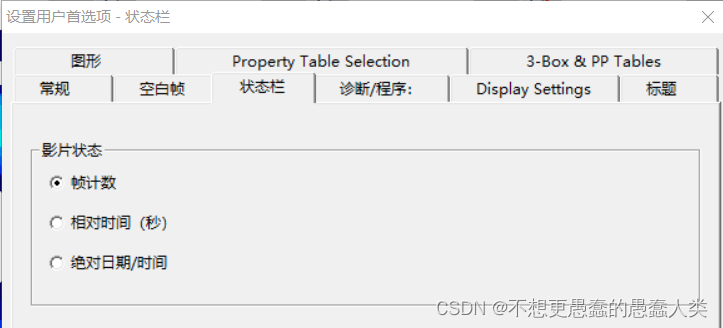

1.选项-设置用户首选项-状态栏-里面有三个状态可以选择（请看下图），这是因为当我们在peak/stance模式的时候，每侧通常会有最多6个stance，那么怎么区分这些stance呢，就需要通过给他们起名字来区分，那他们之间最大的区别就是所在时间的不同

 2.采用帧计数

3.采用相对时间

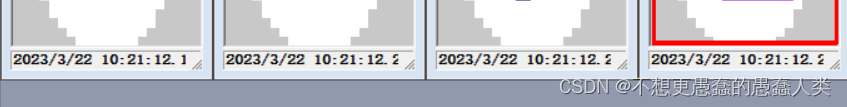

4. 采用绝对日期/时间

---

单元格统计

绘制单元格统计信息：

取样区-创建一个新图像-属性-压力（单元统计信息）
