该部分将学习如何制作一个简单协议的抽象模型，并使用归纳不变量证明其性质。这通常是在Ivy中设计和实现协议的第一步。

系统的不变量是一个关于系统状态的公式，它总是成立的。不变量是我们指定的关于系统的最简单的一类性质。归纳不变量是一个公式或一组公式，具有以下关键性质：

启动：在程序的所有初始状态下都是如此。

连续性：如果在一个状态下为真，那么在执行任何导出的操作后，公式保持为真。

initiation：在程序的所有初始状态下都是如此。
连续性：如果在一个状态下为真，那么在执行任何导出的操作后，公式保持为真。

每个归纳不变量都是不变量，但不是每个不变量都是归纳的。归纳不变量相对容易证明，因为我们只需要验证起始和连续性质，Ivy通常可以自动执行这项任务。然而，通常情况下，我们真正想要证明的不变量性质不是归纳的，因此我们需要一些聪明的方法来加强所需的不变量，使其成为归纳的。

正如我们将看到的，Ivy 通过提供工具来可视化归纳证明的失败，并建议对证明进行可能的改进，从而使这一步变得更容易。

一个抽象的协议模型

下面的 Ivy 程序是一个非常抽象的信号量协议模型。我们有一组客户端和一组服务器。每个服务器都有一个信号量，一次最多只能由一个客户端持有。

#lang ivy1.7

type client
type server

relation link(X:client, Y:server)
relation semaphore(X:server)

after init {
    semaphore(W) := true;
    link(X,Y) := false
}

action connect(x:client,y:server) = {
  require semaphore(y);
  link(x,y) := true;
  semaphore(y) := false
}

action disconnect(x:client,y:server) = {
  require link(x,y);
  link(x,y) := false;
  semaphore(y) := true
}

export connect
export disconnect

下述是代码分块解释：

type client
type server

这个程序声明了客户端和服务器两种类型。在这一点上，除了每种类型至少有一个值之外，我们对这些类型一无所知。客户端和服务器类型可以分别表示客户端和服务器的抽象标识符（当我们实现该协议时，我们可能会用网络地址替换这些抽象标识符）。

relation link(X:client, Y:server)
relation semaphore(X:server)

协议模型的状态由两个关系组成。关系链接告诉我们哪些客户机持有哪些服务器的信号量，而信号量告诉我们哪些服务器具有“启动”的信号量（也就是说，可以使用）。

after init {
    semaphore(W) := true;
    link(X,Y) := false
}

该程序在 init 之后的关键字后面包含一个块代码。当协议启动时，此代码只执行一次。它初始化状态，使所有信号量都是“up”（即，对于每个服务器 W。semaphore（W）设置为 true），并且没有链接（即，针对每个客户端 X 和服务器 Y，link(X，Y)设置为false）。这些语句是同时进行的赋值，一次更新其参数的许多值的给定关系。可以通过关系的参数是用大写字母表示的占位符（或通配符）这一事实来识别同步分配。

action connect(x:client,y:server) = {
  require semaphore(y);
  link(x,y) := true;
  semaphore(y) := false
}

action disconnect(x:client,y:server) = {
  require link(x,y);
  link(x,y) := false;
  semaphore(y) := true
}

该程序将两个操作导出到环境：connect 和 disconnect。connect 操作创建了一个从客户端 x 到服务器 y 的链接，从而降低了服务器的信号量。

每个操作都有一个前提条件，由 require 关键字表示。要采取行动，就需要环境满足其前提条件。请注意，connect 要求服务器的信号量在最初启动。disconnect 操作会删除一个链接并打开信号灯。它要求最初建立链接。最后的两个导出声明告诉我们，环境可以按任意顺序调用 connect 和 disconnect，尽管它必须遵守规定的要求。

重要的是要记住，这个 Ivy 程序是协议的抽象模型，而不是协议的实际实现。抽象操作只是描述了协议可以进行的可能的高级状态转换。它并没有告诉我们这些转变实际上是如何发生的。在实现中，抽象连接操作可以通过客户端向服务器发送请求消息，服务器发出回复来实现。

Safety and invariant conjectures

现在将给抽象模型一个它必须满足的性质。可以指定的最简单的一种属性是不变量。这是一个公式，在环境对程序操作的调用之间必须保持正确（尽管在执行操作时可能暂时不正确）。在上面的客户端/服务器示例中，可能会指定不能将两个不同的客户端同时链接到单个服务器。可以使用以下不变断言来表达此属性：

invariant ~(X ~= Z & link(X,Y) & link(Z,Y))

大写字母再次充当通配符。不变断言隐式地适用于所有客户端 X 和 Z 以及所有服务器 Y。另一种说法是占位符 X、Y 和 Z 隐含地普遍量化。

Proving the invariant

如上所述，为了证明一个不变量，检查它最初是否为真，并且程序的每个操作都会保留它。Ivy 可以自动做到这一点。要进行检查，使用以下命令：

$ ivy_check client_server_example.ivy

[ 注意：本教程中示例的源文件可以在 Ivy 源树的子目录 doc/examples ] 中找到。Ivy 尝试进行检查，并产生了一些令人沮丧的输出（省略了不感兴趣的部分）：

...

Initialization must establish the invariant
    client_server_example.ivy: line 30: invar2 ... PASS

...

The following set of external actions must preserve the invariant:
    ext:connect
        client_server_example.ivy: line 30: invar2 ... FAIL
    ext:disconnect
        client_server_example.ivy: line 30: invar2 ... PASS

...

error: failed checks: 1

这意味着提出的不变量可能是真的，但它不是归纳的。特别是 connect 操作没有保留不变量。Ivy 可以给我们一些反馈，以反例的形式解释出了什么问题。这种情况下的反例是 connect 动作的执行，该动作在不变量为 true 的状态下开始，在不变量为 false 的状态下结束。

可以通过使用选项 diagnose=true 再次运行检查来获得反例的图形视图，如下所示：

$ ivy_check diagnose=true client_server_example.ivy

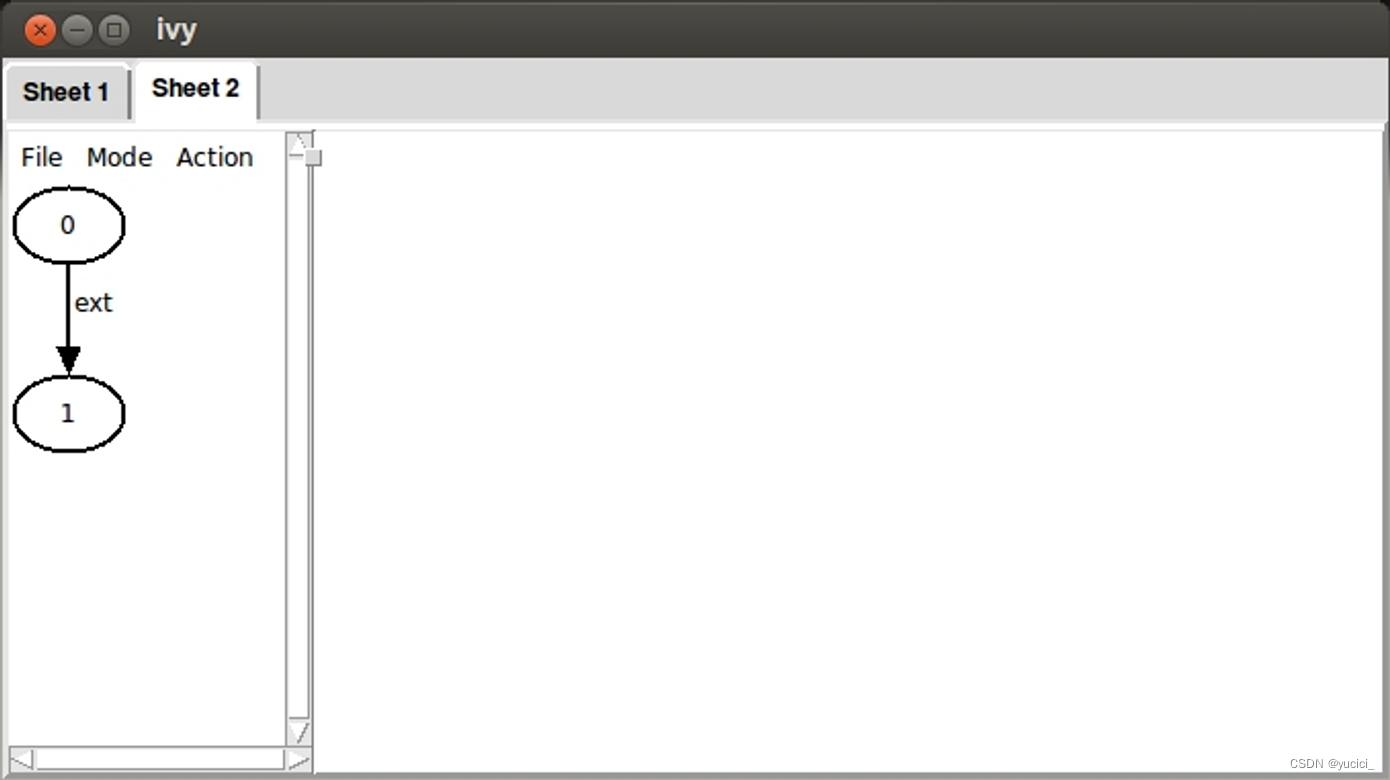

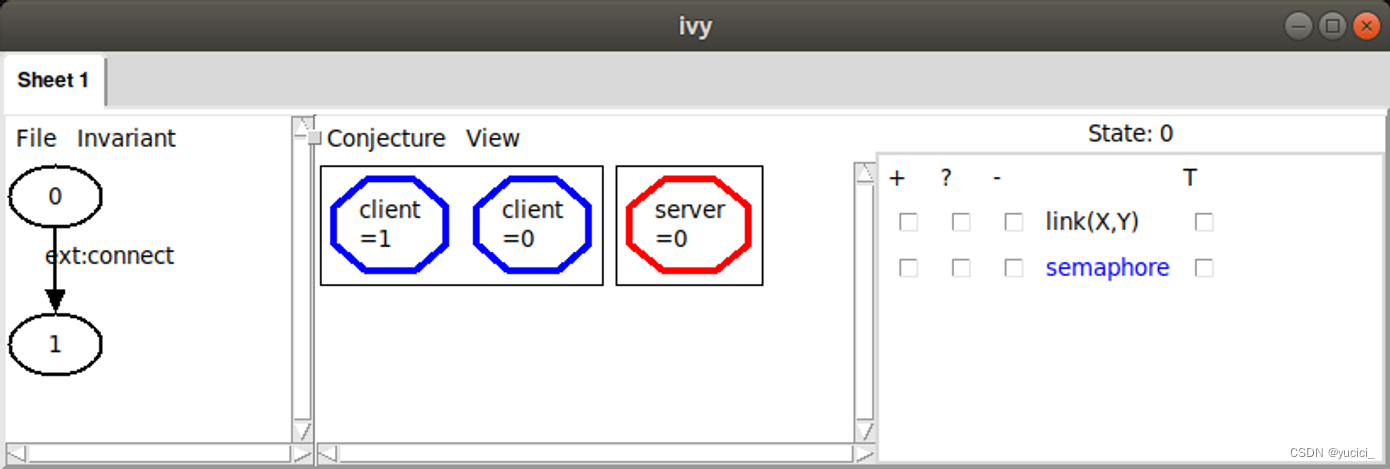

Ivy弹出一个窗口，看起来像这样：

在该窗口的左窗格中是一个图表，其中每个椭圆形表示协议的状态，每个箭头表示操作的执行。有两种状态，分别标记为 0 和 1。从状态 0 到状态 1，有一个标有 connect 操作的箭头。我们知道 connect 的执行出现了问题。

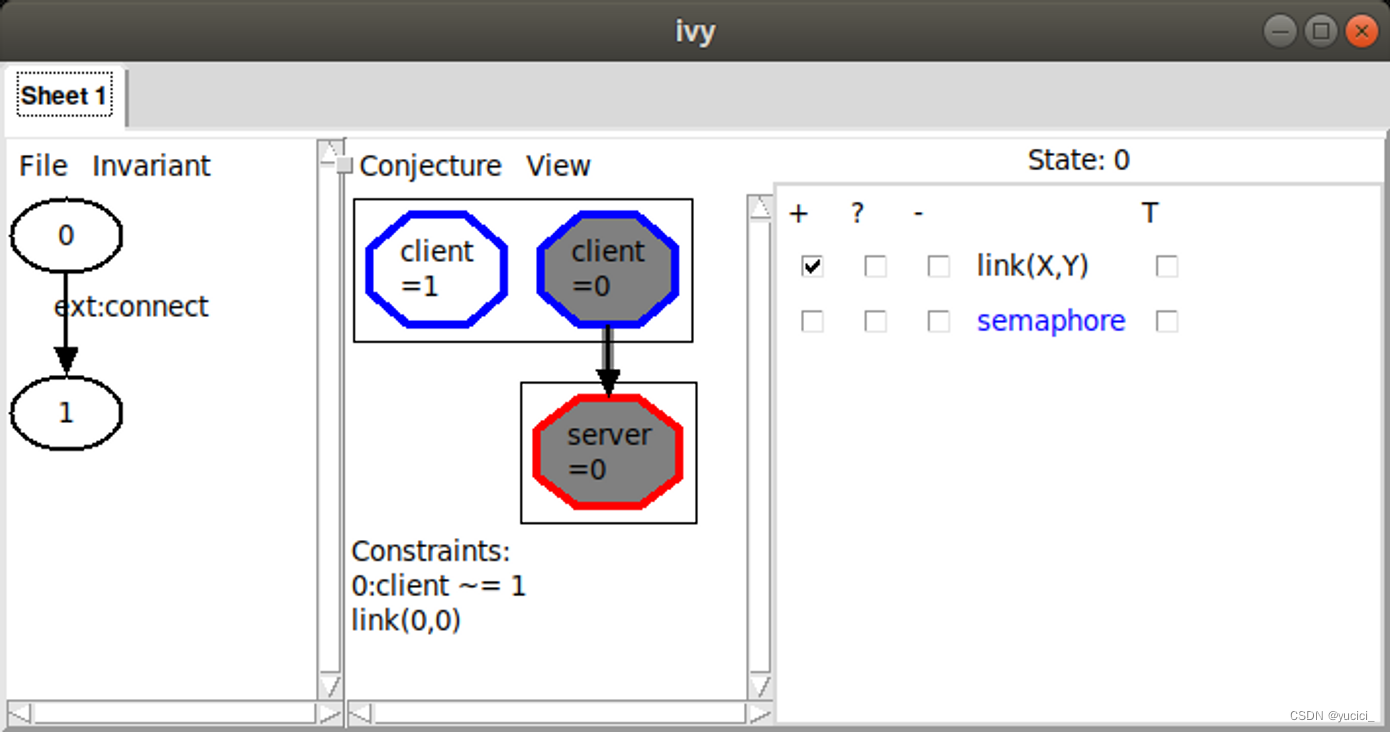

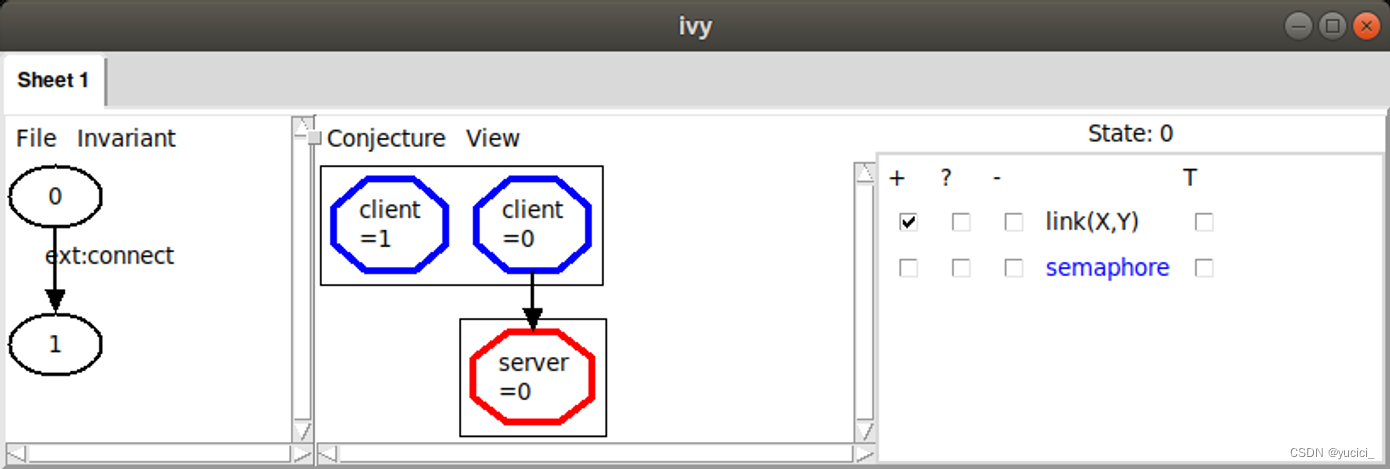

在中间窗格中，我们看到状态 0 的图形表示。目前，我们看到的是有两个客户端（换句话说，两个类型为 client 的值）和一个服务器。要了解有关该状态的更多信息，我们可以使用右侧的复选框来启用此状态下关系的显示。例如，如果我们选中关系 link(X，Y) 旁边 + 列中的框，当关系 link(X，Y) 为 true 时，我们将看到从客户端 X 到服务器 Y 的箭头。在这种情况下，我们可以看到：

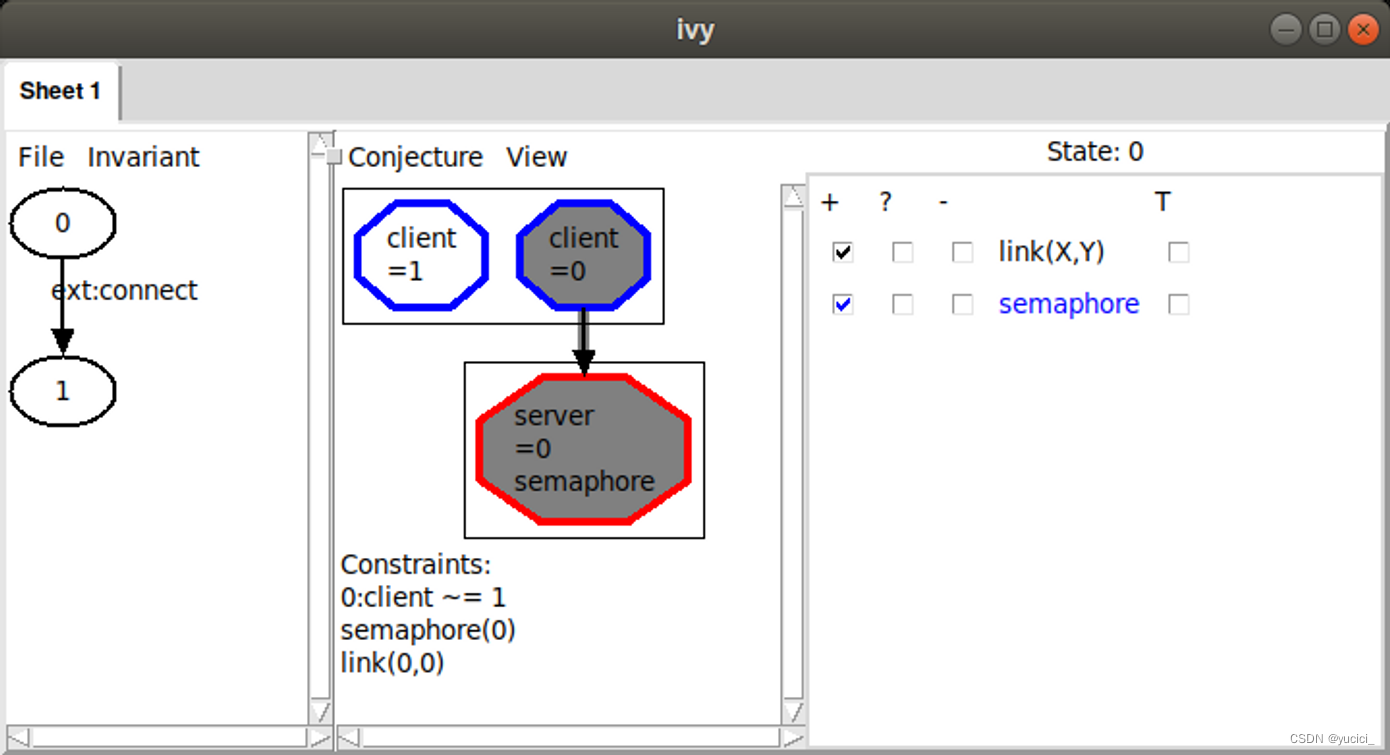

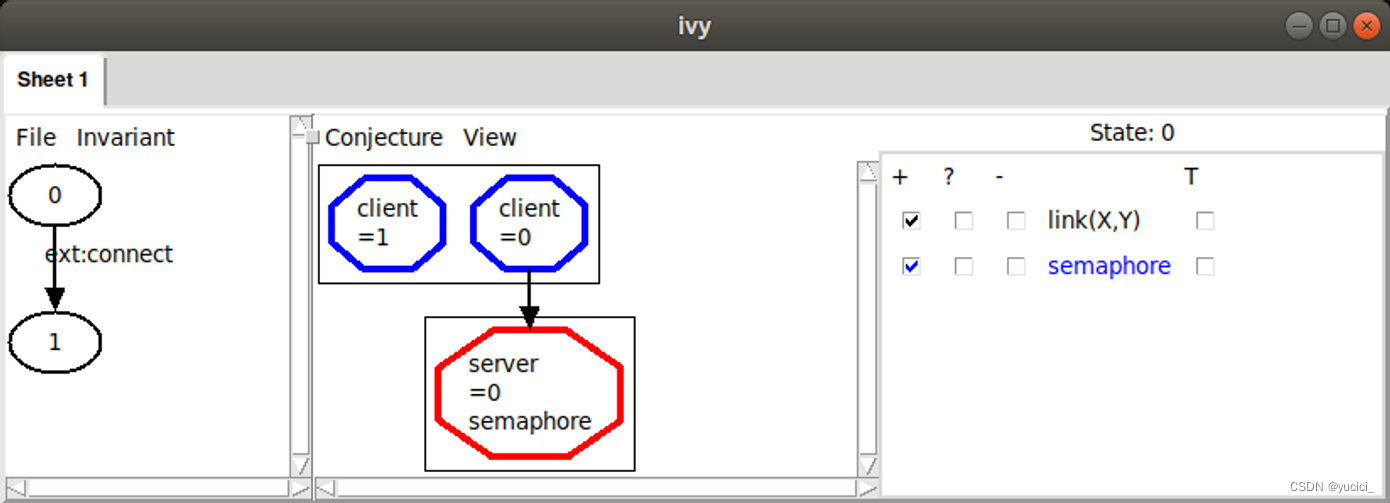

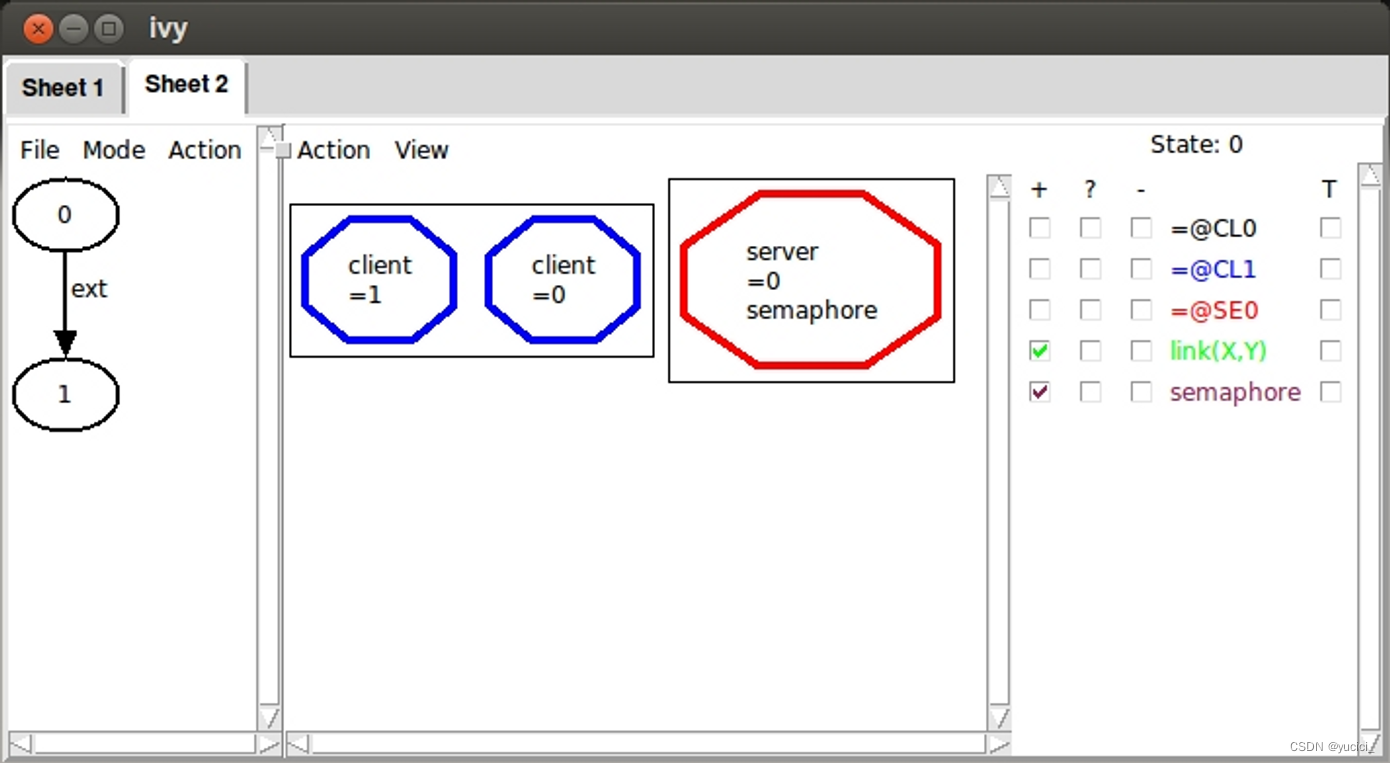

在这里，我们看到只有一个客户端连接到服务器，这意味着我们的不变属性是真的。当我们检查不变量是归纳的时，反例总是从不变量成立的状态开始。如果我们选中 semaphore(X) 旁边 + 列中的框，我们可能会开始看到一个问题：

Ivy 告诉我们，我们服务器上 semaphore 的值是 true。然而，我们已经考虑到，每当客户端连接到服务器时，信号量都应该是“down”（即 false）。因此，我们怀疑系统的这种状态是不可能的（也就是说，从初始状态无法达到）。这通常意味着我们需要在不变量中添加另一个公式，以排除这种状态的一些不好之处。

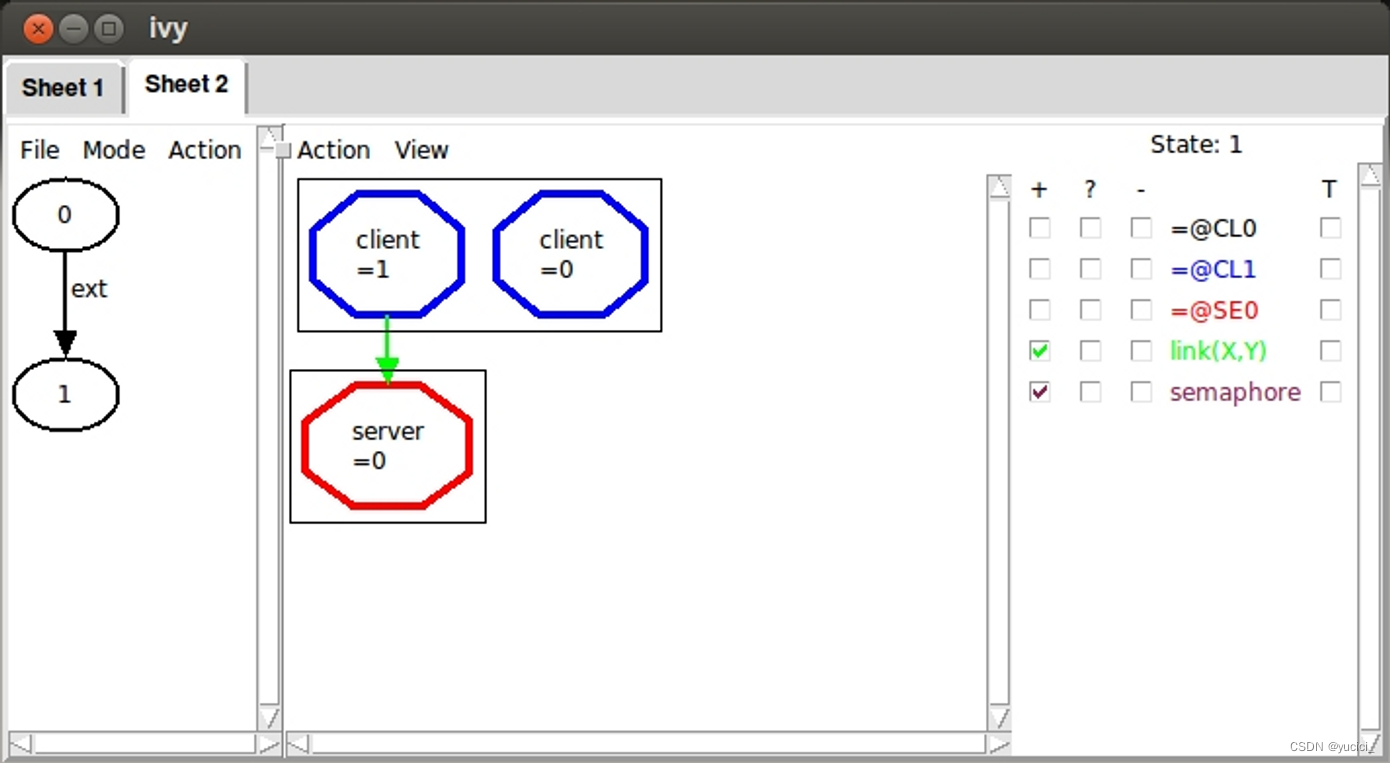

要查看信号量 up 的结果，我们可以点击它进入状态 1：

现在，两个客户端都链接到同一个服务器，这违反了我们的不变属性。归纳法的反例总是以这种方式结束的。要了解我们是如何到达那里的更多细节，我们可以右键单击动作 connect 并选择“ Step in ”。这将向我们展示导致坏状态的详细操作顺序：

在这里，我们正在查看状态 0（仅在进入连接操作时发生的状态）。我们选中了几个框来显示有关此状态的信息。我们可以在这里看到环境在调用 connect 时提供的形式参数 x 和 y 的值。特别是，环境为 x 选择了值 1，这意味着客户端 1 应该连接到服务器 0（本例中唯一的服务器）。这个反例通过三个额外的状态，首先测试 connect 的前提条件（这是真的，因为信号是 up 的），然后建立一个从 x 到 y 的链接，然后把信号 down。

如果我们右键单击 any statement 选择“ Show source ”，则会显示相应的源代码行。当我们进入动作调用时，我们构建了一系列选项卡，对应于程序执行的堆栈跟踪。可以通过从“ File menu ”菜单中选择“ Remove tab ”来删除选项卡。

在这一点上，我们理解了不变量不是归纳的原因。故障是由于客户端 X 连接到服务器 Y，并且该服务器上的信号量 up。这种糟糕的模式导致了失败，我们推测它永远不会真正发生。出于这个原因，我们将用一个排除坏模式的条件来加强我们的不变量。非常重要的是要理解，我们不想排除所有不现实的反例——只想排除那些真正导致失败的方面。

为了排除坏模式，我们在 Ivy 程序中添加了这个新的推测不变量：

private {
    invariant ~(link(X,Y) & semaphore(Y))
}

这意味着没有客户端 X 和服务器 Y，因此 X 被链接到 Y，并且 Y 处的信号量是 up。再次注意，大写字母X和Y是通用的量化占位符。我们将新的不变量属性放在私有部分中，只是为了表明协议模型的用户对这个不变量不感兴趣。它只是作为原始不变量证明的一部分引入的。现在，当我们检查程序时，我们会得到以下信息：

...

Initialization must establish the invariant
    client_server_example.ivy: line 26: invar2 ... PASS
    client_server_example.ivy: line 34: invar3 ... PASS

Any assertions in initializers must be checked ... PASS

The following set of external actions must preserve the invariant:
    ext:connect
        client_server_example.ivy: line 26: invar2 ... PASS
        client_server_example.ivy: line 34: invar3 ... PASS
    ext:disconnect
        client_server_example.ivy: line 26: invar2 ... PASS
        client_server_example.ivy: line 34: invar3 ... PASS

...
OK

末尾的 OK 告诉我们，我们的不变量加在一起现在是归纳的。这意味着我们可以确信不变量总是成立的。

另一种从坏模式创建推测不变量的方法是让 Ivy 收集显示的事实并对其进行归纳。一旦我们显示了错误的模式，如上所述，我们使用“ Conjecture ”菜单中的“ Gather ”命令。这给了我们以下信息：

Ivy 收集了关于显示状态的三个事实，显示在“ Constraints ”标题下。这些事实是我们以图形方式观察到的坏模式的逻辑表示：有两个不同的节点，其中一个连接到服务器，服务器的信号量 up。

还请注意，图中的一些节点和圆弧已高亮显示，以表明它们在列出的 facts 中使用。我们可以点击这个列表中的 facts 来切换它们。这允许我们调整坏模式。

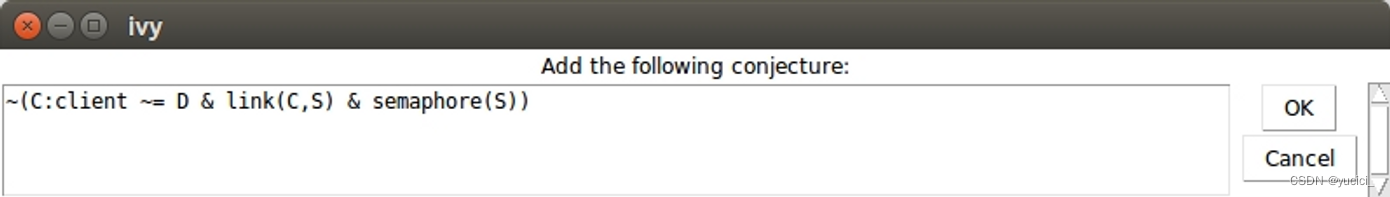

由于我们认为所显示的事实形成了一个不好的模式，我们可以对它们进行概括，以产生一个关于程序状态的新的猜想不变式。从 Conjecture 菜单中选择 Strengthen 选项，我们看到：

Ivy 建议将这个事实添加到 conjectured invariants 的列表中：

~(C:client ~= D & link(C,S) & semaphore(S))

Ivy 只是用普遍量化的占位符 C、D 和 S 替换了收集到的事实中的固定客户端和服务器标识符。这个公式表明，我们不能有两个不同的客户端，其中一个客户端连接到服务器，而信号量则处于 up 状态。我们单击“确定”，将这个公式添加到我们的 conjectured invariants 列表中。

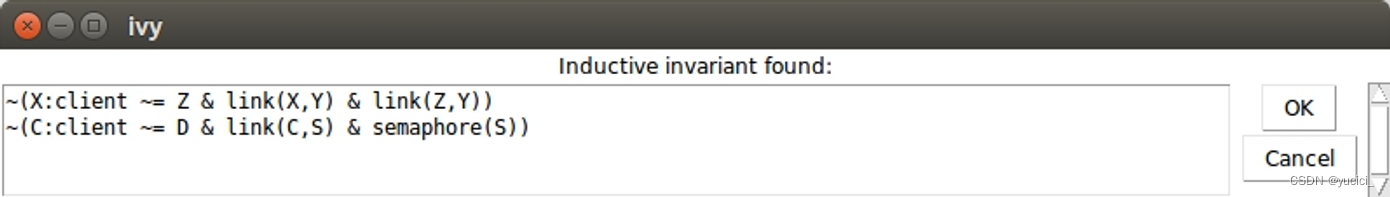

我们现在可以尝试用我们的新猜想再次检验归纳性。我们使用“ Invariant ”菜单中的“ Check induction ”命令来完成此操作。我们看到以下内容：

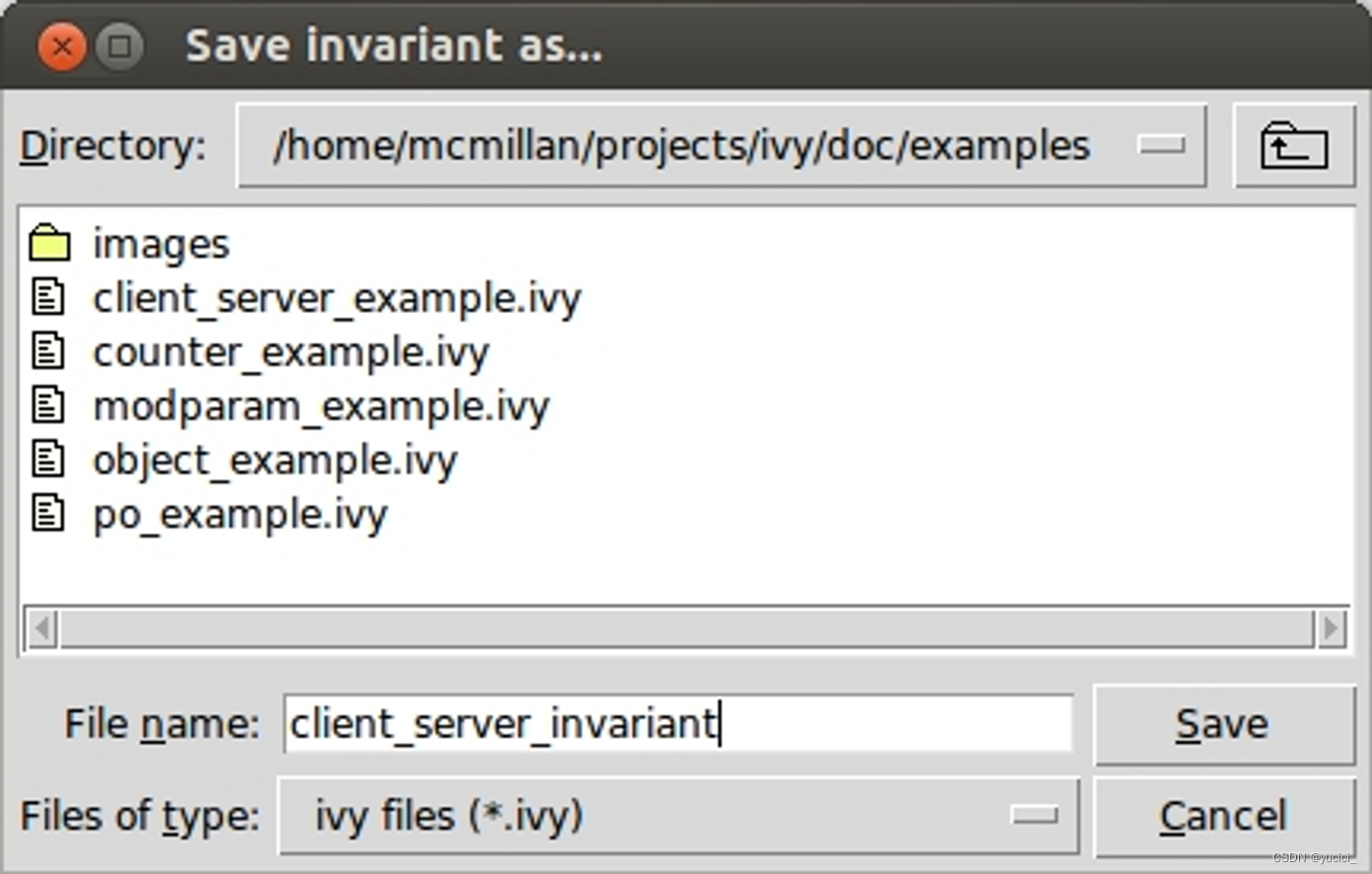

如果归纳检查失败，我们将看到一个新的反例，我们将不得不排除。然而，由于它是成功的，我们现在有了一个证据，证明我们想要的不变量成立。当然，我们想保存我们新的归纳不变量，这样我们以后可以再次使用它。我们从“ File ”菜单中选择“ Save invariant ”，然后输入文件名：

以下是文件的内容：

# new conjectures

invariant ~(C:client ~= D & link(C,S) & semaphore(S))

这个新的不变量可以粘贴到我们的程序中。请注意，它与我们之前选择的不变量略有不同。也就是说，坏模式包括违反互斥的期望属性所需的第二客户端 D。事实证明这并不重要。这个较弱的不变量仍然足够强，足以证明这个性质。

让我们来考虑一下我们刚刚用来得到一个归纳不变量的过程。我们采取了以下步骤：

找到一个简单的反例
识别反例（坏模式）的相关事实
推广形成普遍量化不变猜想

第一步和最后一步是 Ivy 自动完成的。但是，我们手动执行了第二步，即选择要显示的关系。

这个过程是一门艺术，可能令人困惑。例如，有时我们认为是坏模式的条件实际上是可以达到的。在这种情况下，我们必须回溯，也许可以排除更具体的模式。幸运的是，Ivy 提供了一些工具来帮助我们做出这些选择。

Generalization tools

Ivy内置了一些技术来帮助我们识别坏模式（反例）。让我们回到我们发现的对我们提出的不变量的归纳性的反例：

我们可以要求 Ivy 尝试从反例中进行推广，在状态 0 中找到一个坏模式，该模式足以导致我们提出的不变量在状态 1 中失败。为此，我们从“ Invariant ”菜单中选择“ Diagram ”。这将产生以下显示：

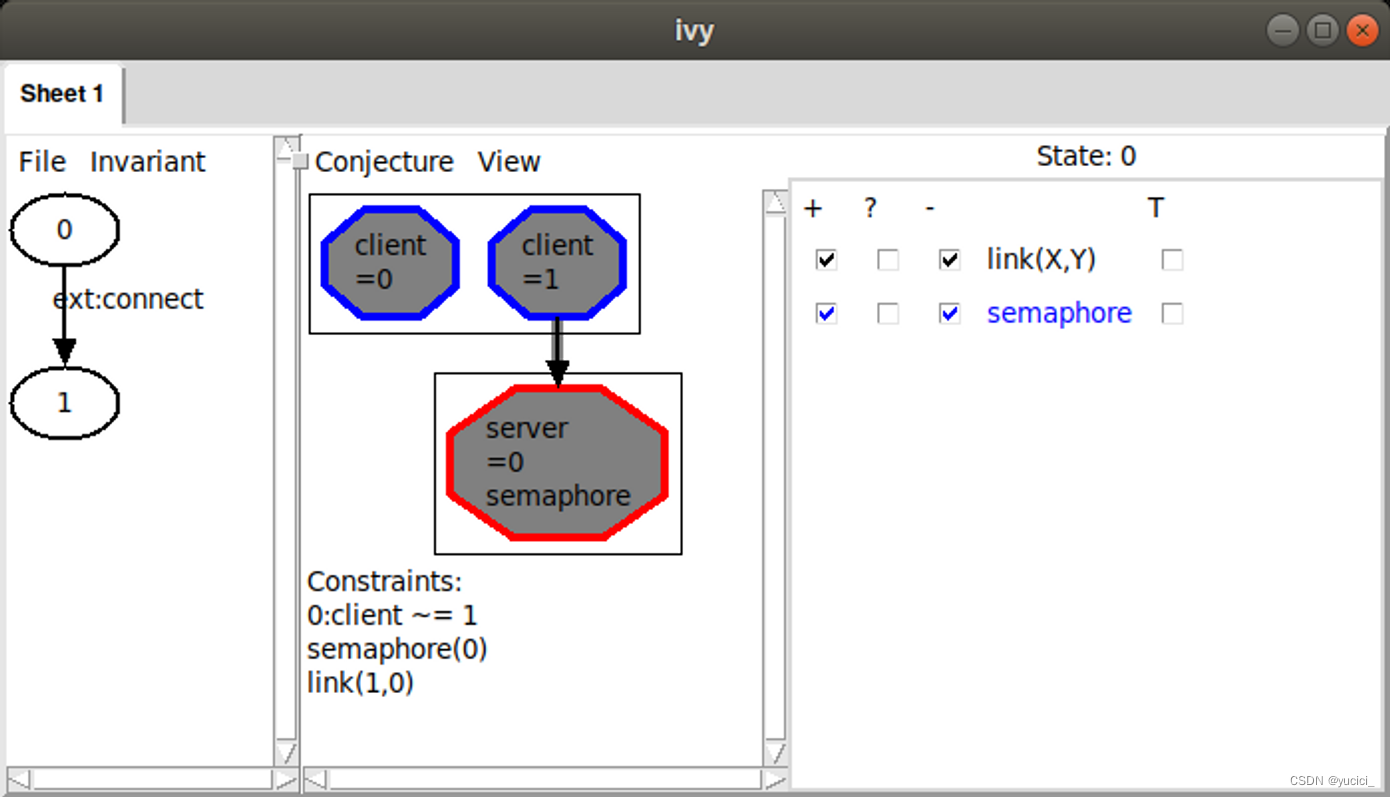

Ivy 已经绘制了一张图表，显示了它在该状态发现的一种可能的不良模式。该模式包括我们的反例中的两个客户端和服务器，它们在图中突出显示。此外，它还包括从客户端 1 到服务器的链接，以及信号量在服务器上为真的事实。这些事实列在图表下方的“ Constraints ”标题下。Ivy 已经确定这些条件足以导致不变量失效。

由于我们同意这是一个糟糕的模式，我们可以使用“ Conjecture ”菜单中的“ Stengthen ”选项，如上所述，生成一个排除它的推测不变量。在这种简单的情况下，不变量的增强是完全自动完成的。

然而，正如我们上面所指出的，这个坏模式包含了不相关的事实，我们可能想放弃它，以得到一个更强大的猜想，排除更多的情况。也就是说，我们的坏模式要求有两个不同的节点，即 0 和 1。事实上，我们确实需要两个节点才能有安全违反（即有两个节点连接到一个服务器）。不过请注意，如果我们从模式中去掉这个事实，我们仍然有一个可以排除的模式，即 semaphore(0 )和 link(0,0)。

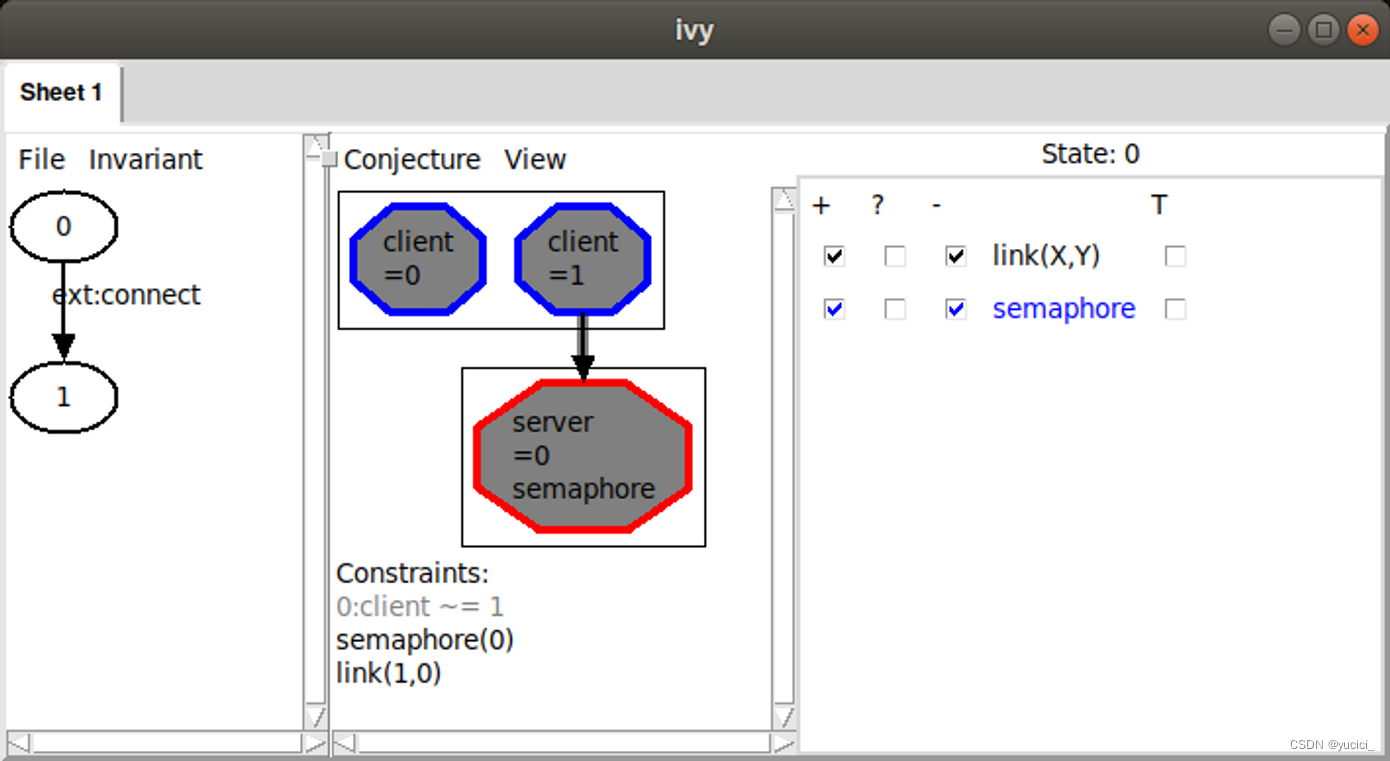

为了验证这个想法，我们通过点击从模式中删除不相关的事实。不需要的事实变成灰色：

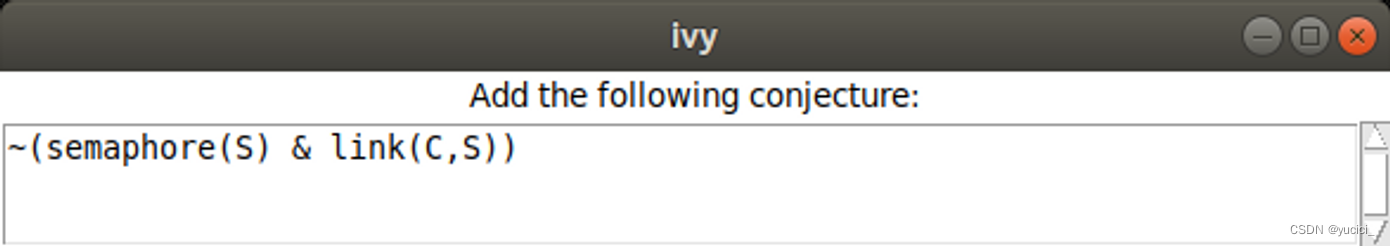

当我们加强使用这种模式时，我们会得到：

也就是说，我们的新推测表明，没有任何客户端可以在信号灯打开的情况下连接到服务器，但这并不取决于任何其他客户端的存在。我们可以用这个猜想来验证，我们仍然有一个归纳不变量。

这说明了关于归纳不变量的一个重要观点：归纳不变量有很多。这使我们能够灵活地找到一个简单的方法。通过从坏模式中去掉一个事实，我们有效地推广了它。也就是说，我们排除了一大类状态，所以实际上我们做出了更有力的推测。

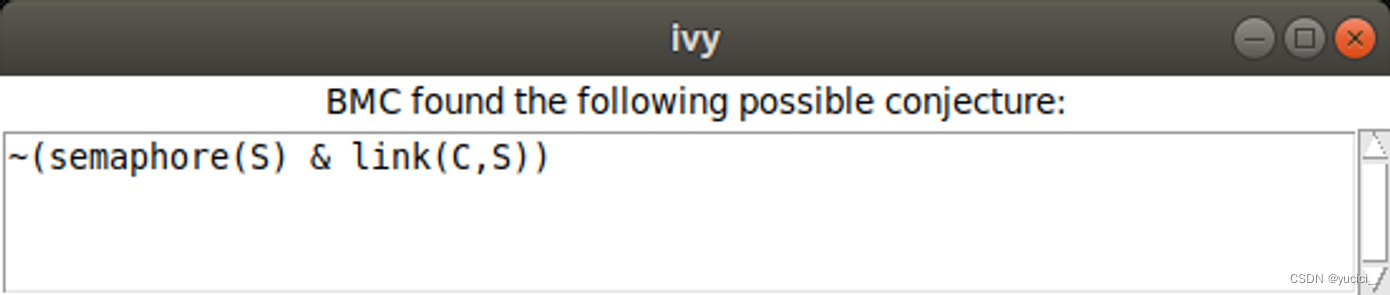

Ivy 经常会自动发现，一个糟糕的模式可以被简化。一种方法是使用有界可达性。Gather 后，我们可以从“ Conjecture ”菜单中选择“ Minimize ”，而不是手动消除不需要的事实。Ivy 询问要检查的步骤数。有点武断，我们选择四个。这是我们得到的结果：

Ivy 已经认识到，如果我们只考虑协议执行的四个步骤，就可以排除更普遍的模式。它的推测是，如果任何客户端连接到服务器，那么该服务器的信号量就会停止。经过四个步骤的执行，这个事实肯定是正确的，但这仍然是一个猜测。如果我们怀疑这可能不是一成不变的事实，我们可以尝试五步、六步等等，直到我们确信，或者直到常 Ivy 变得太慢。

我们可以使用 Strengthen 将 Ivy 的广义猜想添加到我们的集合中，这就完成了证明。
