多路分用

在这里插入图片描述

功能描述

根据K的值将IN的内容复制到对应编号的 OUT中。可以扩展指令框中可选输出的编号。最多可声明 32 个输入。

EN接通的情况下，当K等于0时，将IN的值复制到OUT0中。当K等于1时，将IN的值复制到OUT1中，以此类推，可以重复添加32个，如果K的值大于OUT编号值，则将IN的值复制到Else中。

K的值范围0~65535

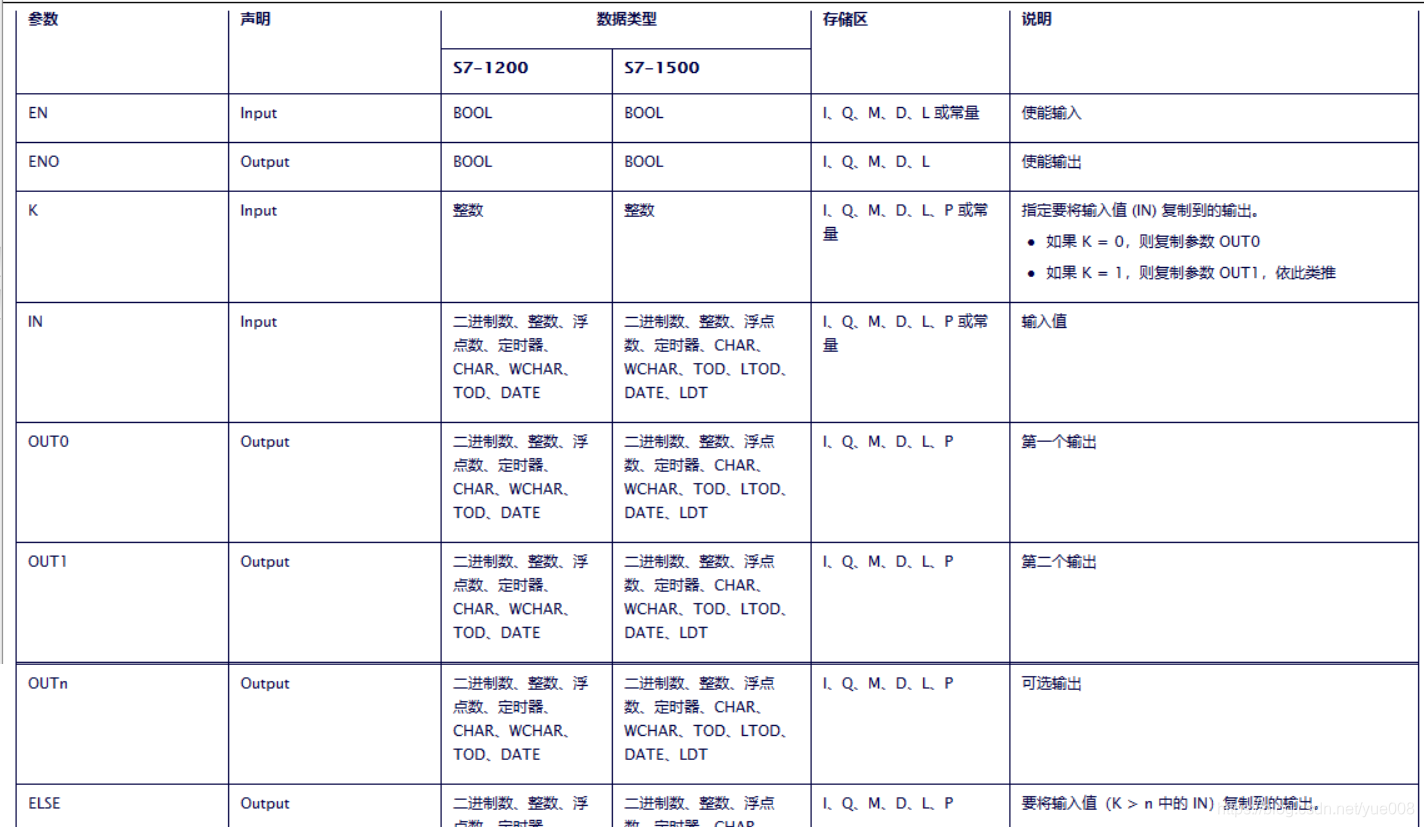

接口参数

在这里插入图片描述

程序举例

1.创建DB块，添加数据结构
在这里插入图片描述

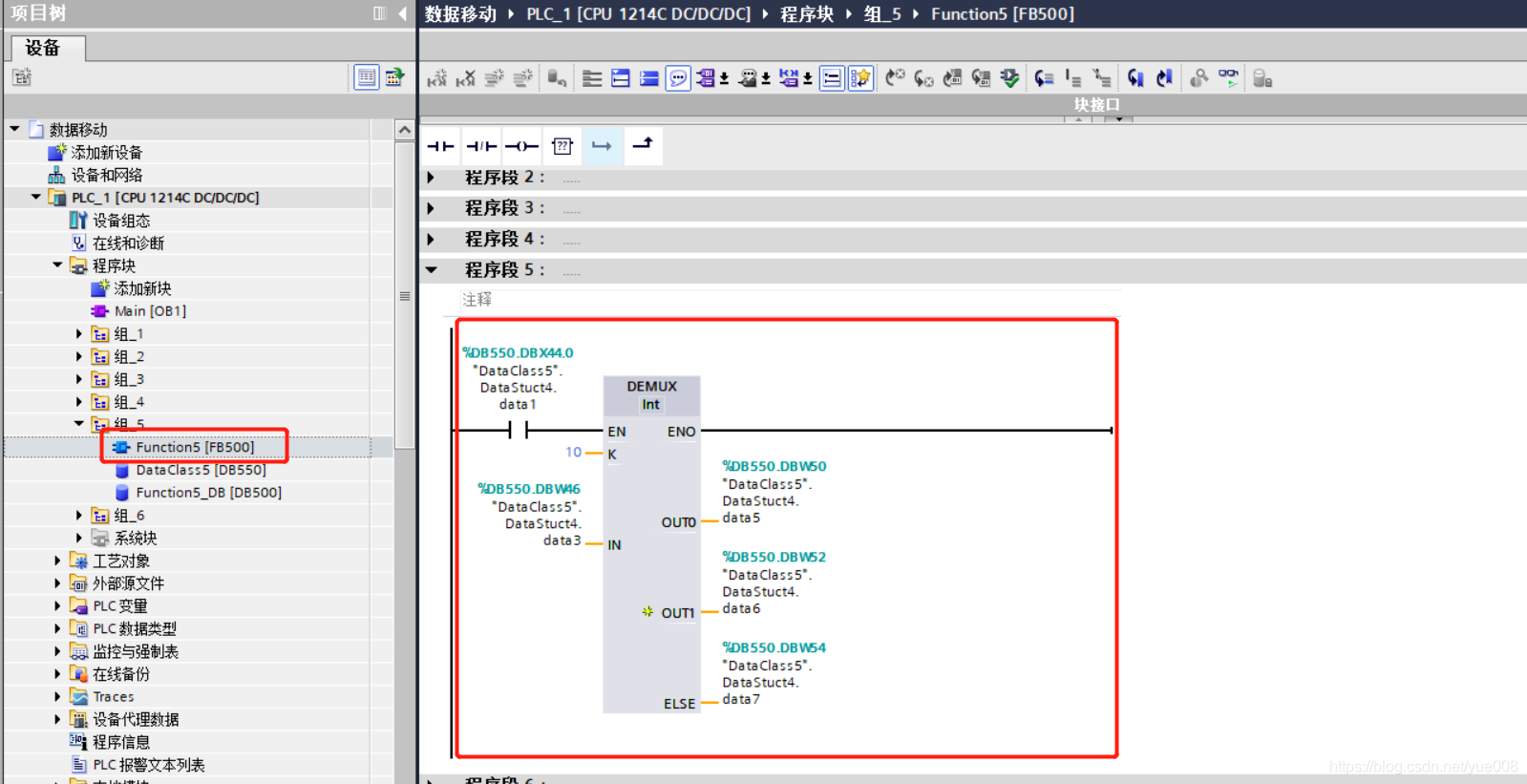

2.创建FB块，添加功能指令，并在OB1中调用

在这里插入图片描述

仿真演示

在这里插入图片描述
