Mall4j商城实战 - 部署指南 (一篇文章带你玩转各种技术)

---

📘 Mall4j商城实战：部署指南

---

🦑 gitee地址

---

• 本人更改后的：https://gitee.com/yueerba/mall4cloud.git
• 原地址：https://gitee.com/gz-yami/mall4cloud.git

---

🚄 部署环节

---

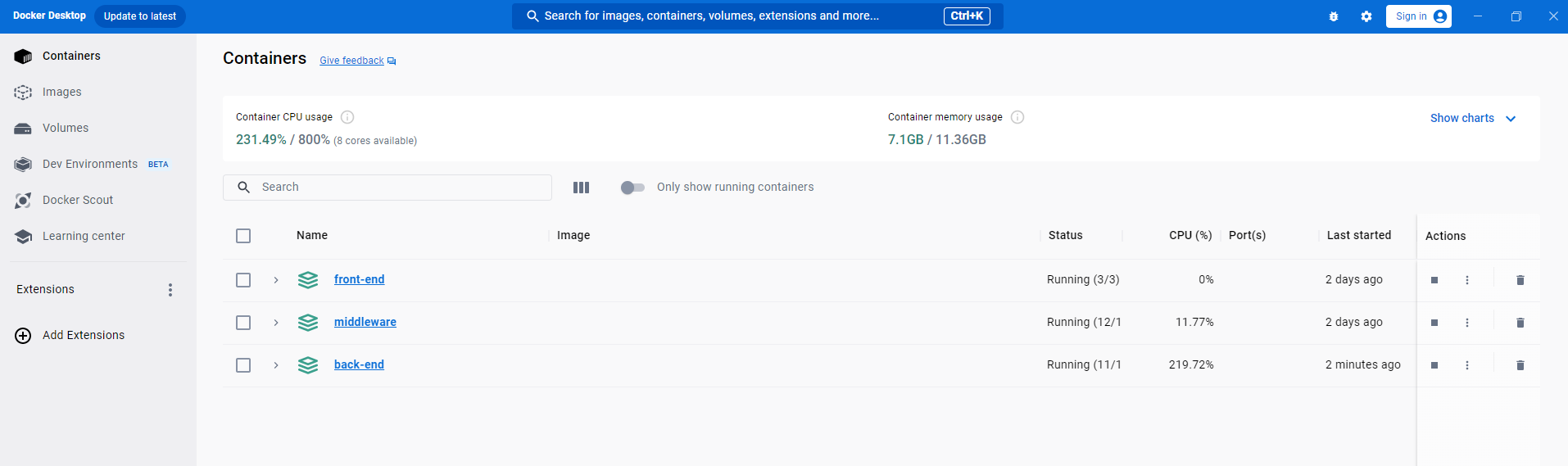

• 🔗 Window 子系统 + Docker Desktop 安装教程
• 🔗 部署 Mysql 8.0 数据库
• 🔗 部署 Canal 数据库增量日志解析
• 🔗 部署 RocketMQ 消息队列
• 🔗 部署 Elasticsearch、Kibana 数据搜索
• 🔗 部署 Nacos 服务注册和配置管理
• 🔗 部署 Seata 实现分布式事务
• 🔗 部署 Redis 分布式缓存
• 🔗 部署 Minio 图片文件上传
• 🔗 部署前后端到 Docker
• 🔗 数据库分析
• 🔗 代码功能分析

---

🧩 中间件部署须知

---

在文件编辑器上，使用全局替换的方式，将整个项目文件夹下的所有 192.168.0.105 替换为 自己的服务器的 IP

1. mysql 配置文件必须授权为 755 ，或是 644，不然会报错。
2. canal 的配置必须在 canal-admin 界面中重新配置方能生效（包括 server 和 instance）。
3. rocketmq 的组件部署必须在同一网络下。
4. es 查询必须在 es 界面上配置 product 和 order 的索引，不然服务查询会报错。
5. nacos 启动之后，必须在线更改配置，方能保证服务的正常运行。
6. redis 需要设置密码以提高安全性。
7. minio 必须设置 mall4jcloud 的存储桶，并设置为可读写，为了端口不冲突，端口更改：9000——> 9001

---

名称	链接	账号密码
Minio	http://127.0.0.1:9001/minio/login	admin/admin123456
Elasticsearch	http://127.0.0.1:5601/app/home#/	无
RocketMQ	http://127.0.0.1:8180/#/	无
Nacos	http://127.0.0.1:8848/nacos/index.html#/login	nacos/nacos
Seata	http://127.0.0.1:7091/#/login	seata/seata
Canal	http://127.0.0.1:8089/#/login?redirect=%2Fdashboard	admin/123456
Swagger	http://localhost:8000/doc.html#/home	无

---

📢 前言

• mall4jcloud 是一个很简单的分布式电商系统，虽然有些bug，但是总体的电商结构还算清晰，适合用于学习使用，商业版的肯定要找他们公司了。
• 部署的最低要求应该是16G的电脑，肯定巨卡的，笔者是24G的电脑部署的

---

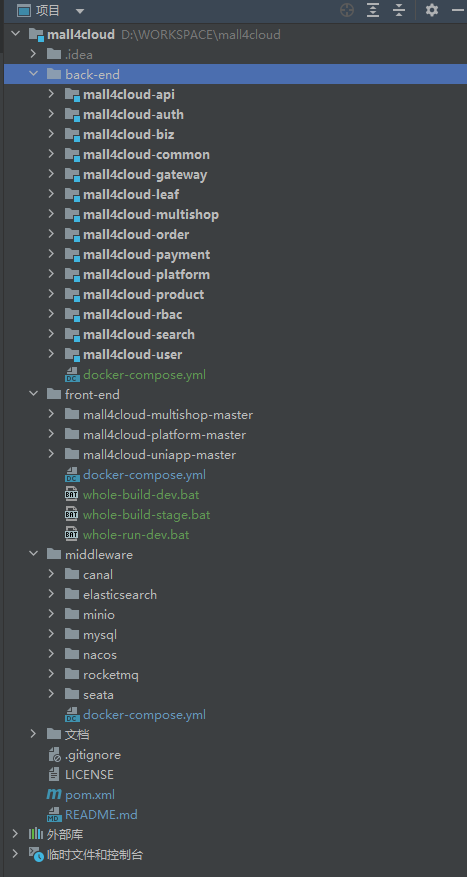

📚 目录结构

---

---

🏗️ 目录结构规范

---

mall4cloud
├─mall4cloud-api -- 内网接口
│  ├─mall4cloud-api-auth  -- 授权对内接口
│  ├─mall4cloud-api-biz  -- biz对内接口
│  ├─mall4cloud-api-leaf  -- 美团分布式id生成接口
│  ├─mall4cloud-api-multishop  -- 店铺对内接口
│  ├─mall4cloud-api-order  -- 订单对内接口
│  ├─mall4cloud-api-platform  -- 平台对内接口
│  ├─mall4cloud-api-product  -- 商品对内接口
│  ├─mall4cloud-api-rbac  -- 用户角色权限对内接口
│  ├─mall4cloud-api-search  -- 搜索对内接口
│  └─mall4cloud-api-user  -- 用户对内接口
├─mall4cloud-auth  -- 授权校验模块
├─mall4cloud-biz  -- mall4cloud 业务代码。如图片上传/短信等
├─mall4cloud-common -- 一些公共的方法
│  ├─mall4cloud-common-cache  -- 缓存相关公共代码
│  ├─mall4cloud-common-core  -- 公共模块核心（公共中的公共代码）
│  ├─mall4cloud-common-database  -- 数据库连接相关公共代码
│  ├─mall4cloud-common-order  -- 订单相关公共代码
│  ├─mall4cloud-common-product  -- 商品相关公共代码
│  ├─mall4cloud-common-rocketmq  -- rocketmq相关公共代码
│  └─mall4cloud-common-security  -- 安全相关公共代码
├─mall4cloud-gateway  -- 网关
├─mall4cloud-leaf  -- 基于美团leaf的生成id服务
├─mall4cloud-multishop  -- 商家端
├─mall4cloud-order  -- 订单服务
├─mall4cloud-payment  -- 支付服务
├─mall4cloud-platform  -- 平台端
├─mall4cloud-product  -- 商品服务
├─mall4cloud-rbac  -- 用户角色权限模块
├─mall4cloud-search  -- 搜索模块
└─mall4cloud-user  -- 用户服务

---

🚀 项目架构组件

---

1. 🌌 VO（View Object）

   • 描述：显示层对象，通常是 Web 向模板渲染引擎层传输的对象。

2. 🌌 DTO（Data Transfer Object）

   • 描述：数据传输对象，前端像后台进行传输的对象，类似于param。

3. 🌌 BO（Business Object）

   • 描述：业务对象，内部业务对象，只在内部传递，不对外进行传递。

4. 🌌 Model

   • 描述：模型层，此对象与数据库表结构一一对应，通过 Mapper 层向上传输数据源对象。

5. 🌌 Controller

   • 描述：主要是对外部访问控制进行转发，各类基本参数校验，或者不复用的业务简单处理等。为了简单起见，一些与事务无关的代码也在这里编写。

6. 🌌 FeignClient

   • 描述：由于微服务之间存在互相调用，这里是内部请求的接口。

7. 🌌 Service 层

   • 描述：相对具体的业务逻辑服务层。

8. 🌌 Manager 层

   • 特征：
     • 🔗 对第三方平台封装的层，预处理返回结果及转化异常信息，适配上层接口。
     • 🔗 对 Service 层通用能力的下沉，如缓存方案、中间件通用处理。
     • 🔗 与 DAO 层交互，对多个 DAO 的组合复用。

9. 🌌 Mapper 持久层

   • 描述：数据访问层，与底层 MySQL 进行数据交互。

10. 🌌 Task 层

    • 描述：由于每个服务之间会存在定时任务，比如定时确认收货，定时将活动失效等情况，这里面的Task实际上连接的是 xxl-job 进行任务调度。

11. 🌌 Listener

    • 描述：监听 RocketMQ 进行处理，有时候会监听 easyexcel 相关数据。

---

🧐 关于 FeignClient

由于微服务之间存在互相调用，Feign 是http协议，理论上是为了解耦，而实际上提供方接口进行修改，调用方却没有进行修改的时候，会造成异常，所以我们抽取出来。还有就是对内暴露的接口，是很多地方都公用的，所以我们还将接口抽取了出了一个模块，方便引用。可以看到 mall4cloud-api 这个模块下是所有对内 feign 接口的信息。

---

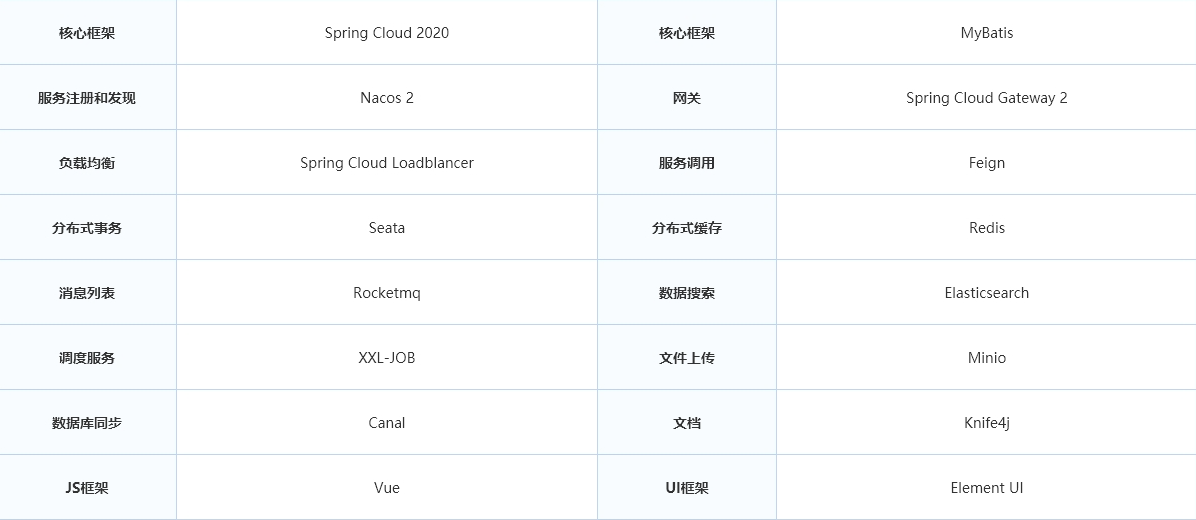

💻 技术选型

---

---

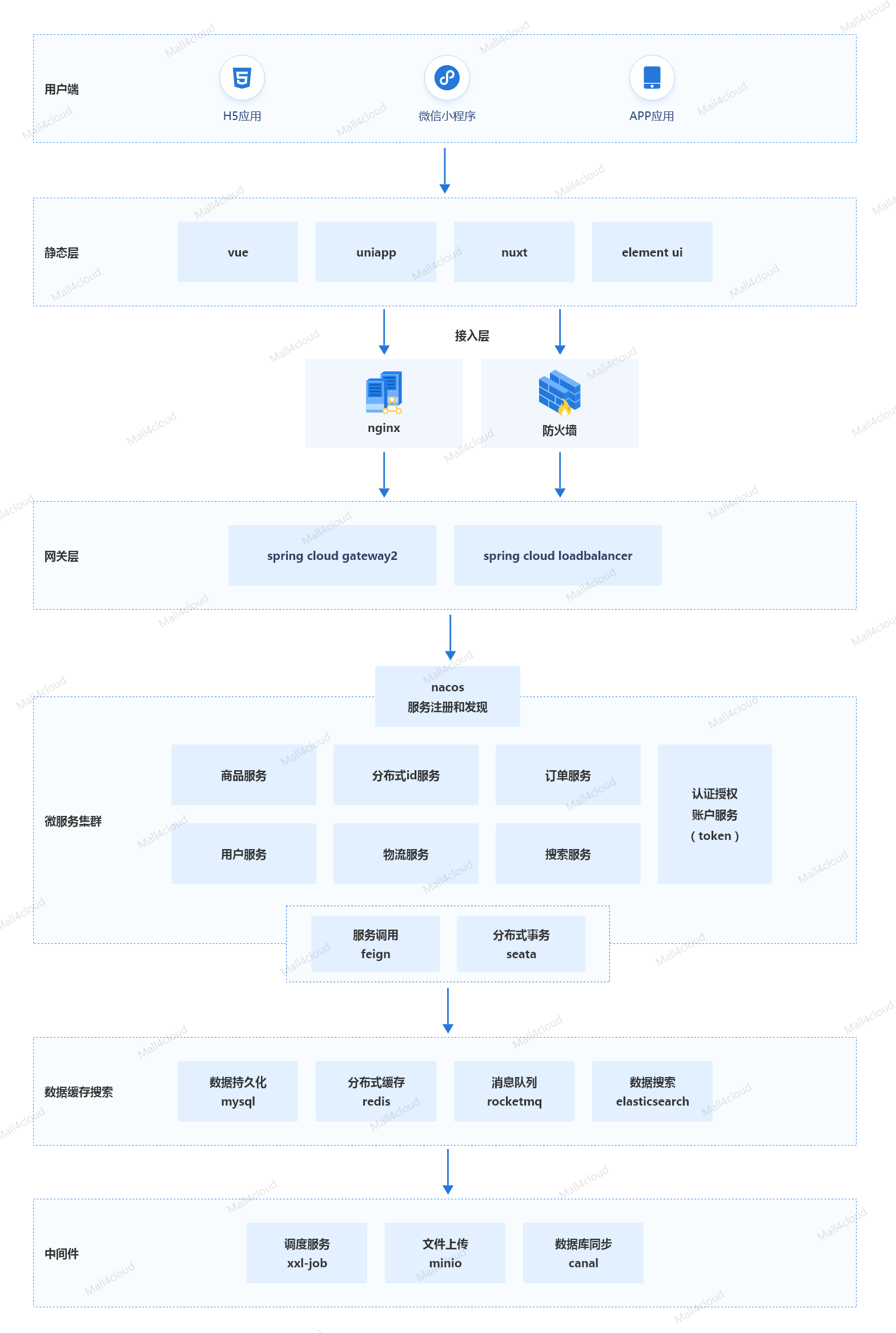

🏛️ 系统架构图

---

---

🌐 商城部署后 API 地址

---

服务	地址
mall4cloud-gatway 网关服务	http://127.0.0.1:8000
mall4cloud-auth 授权校验服务	http://127.0.0.1:9101
mall4cloud-biz 业务代码服务（如图片上传/短信等）	http://127.0.0.1:9000
mall4cloud-leaf 基于美团leaf的生成id服务	http://127.0.0.1:9100
mall4cloud-multishop 商家服务	http://127.0.0.1:9103
mall4cloud-order 订单服务	http://127.0.0.1:9106
mall4cloud-payment 支付服务	http://127.0.0.1:9113
mall4cloud-product 商品服务	http://127.0.0.1:9114
mall4cloud-rbac 用户角色服务	http://127.0.0.1:9102
mall4cloud-search 搜索服务	http://127.0.0.1:9108
mall4cloud-user 用户服务	http://127.0.0.1:9105

---

🖥️ 三端展示

---

🌌 电商平台的三端概述

1. 平台管理端：

   • 用途：为平台的管理员或运营团队提供管理工具。
   • 功能：
     • 用户管理
     • 订单处理
     • 商品审核
     • 财务报告
     • 数据分析
   • 权限：平台管理员拥有最高权限，能够访问和修改所有数据。

2. 商家管理端：

   • 用途：专为入驻平台的商家设计。
   • 功能：
     • 上传商品信息
     • 管理库存
     • 处理订单
     • 查看销售数据和财务报告
   • 权限：商家的权限通常被限制在管理自己的店铺和商品范围内。

3. H5端：

   • 用途：面向最终用户，即购物者。
   • 功能：
     • 浏览商品
     • 下订单
     • 付款
     • 跟踪订单状态
     • 与商家互动

---

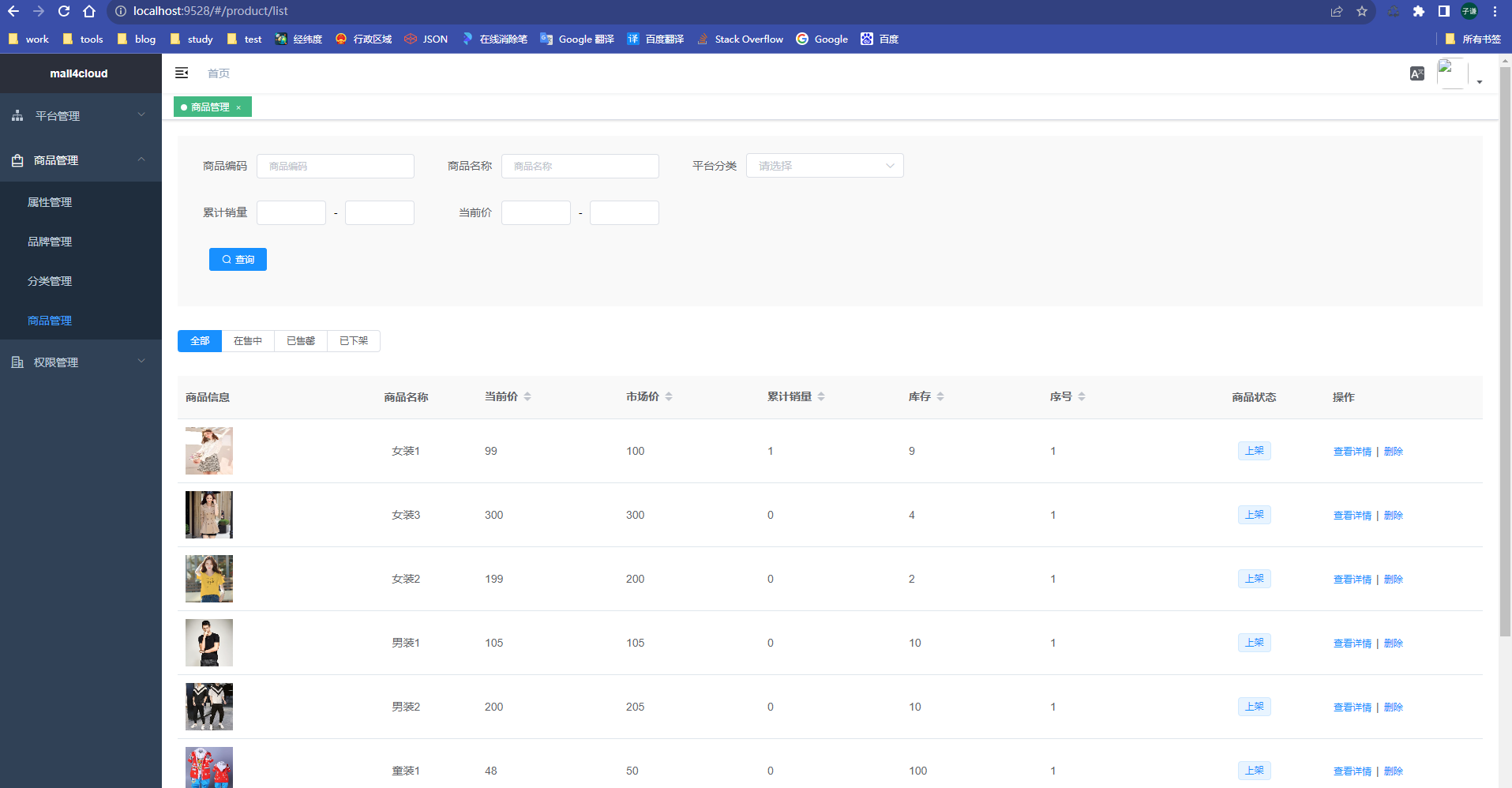

🌌 平台管理端

• 访问地址：http://localhost:9528/#/login admin/123456
•

🌌 商家管理端

• 访问地址：http://localhost:9527/#/login admin/123456
•

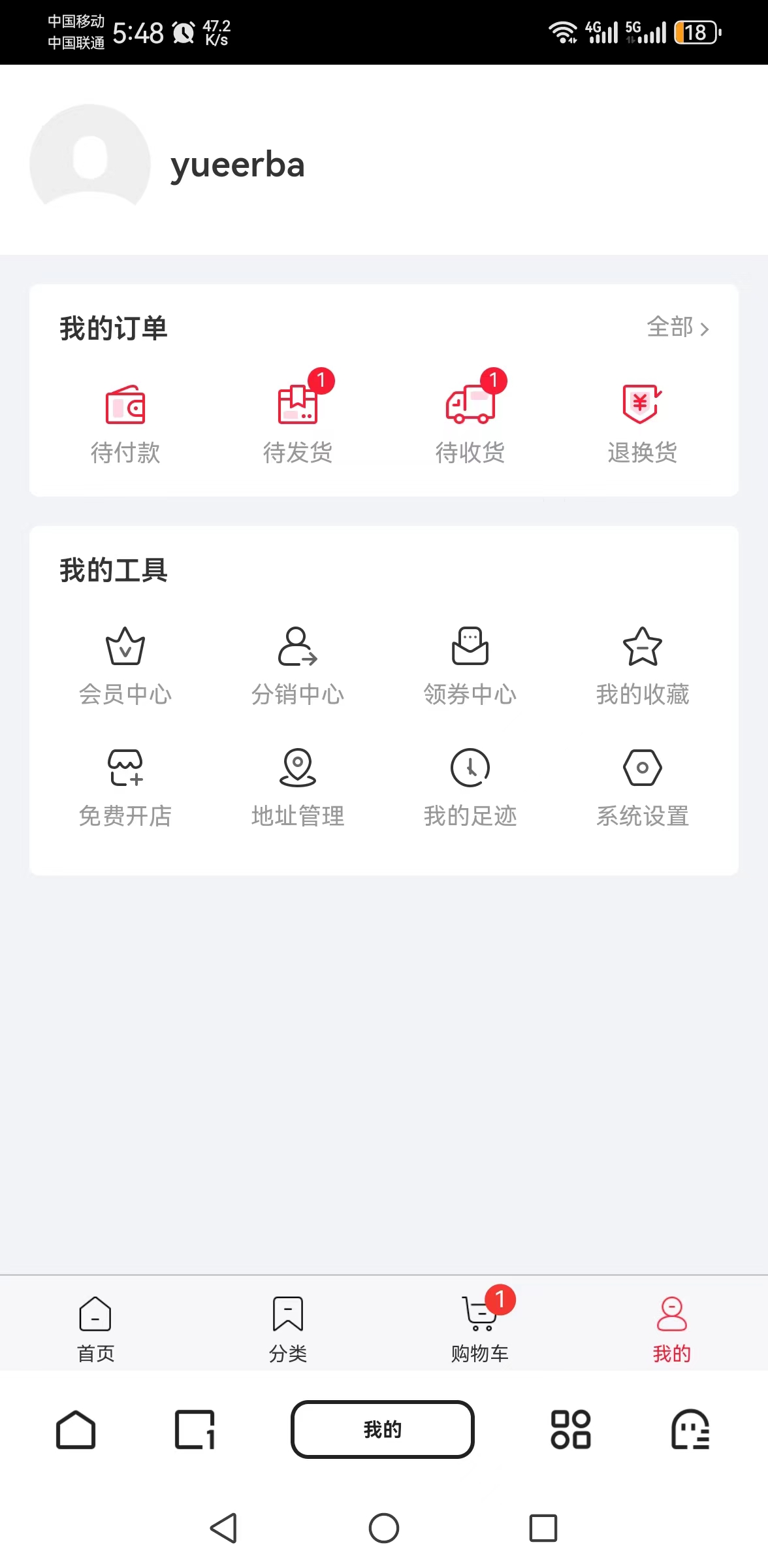

🌌 H5端

• 访问地址：http://localhost/
•

---

🖼️ 界面功能使用介绍（顺序读）

---

🌌 平台端

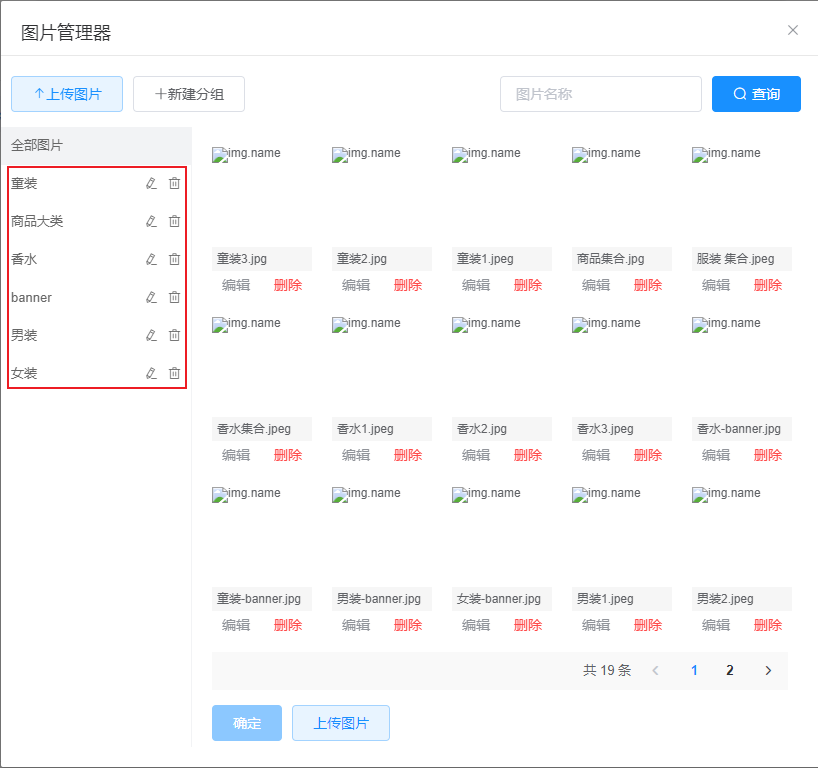

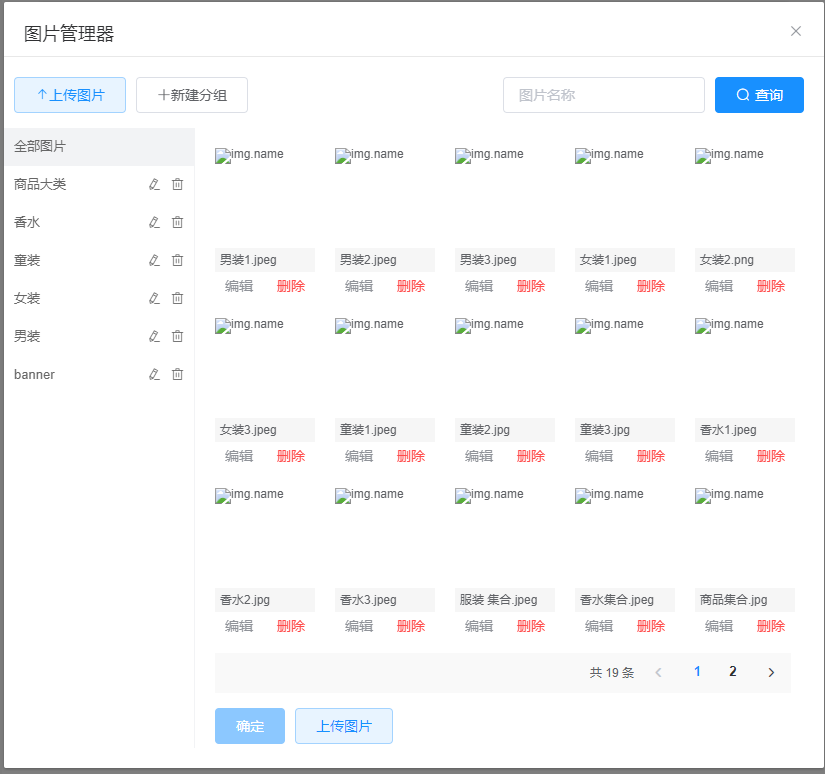

• 图片管理

  •

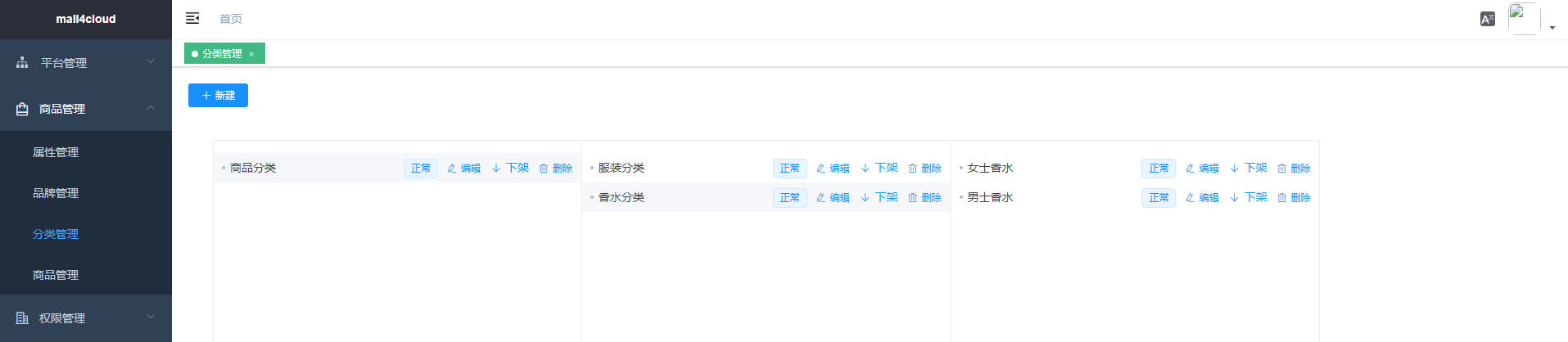

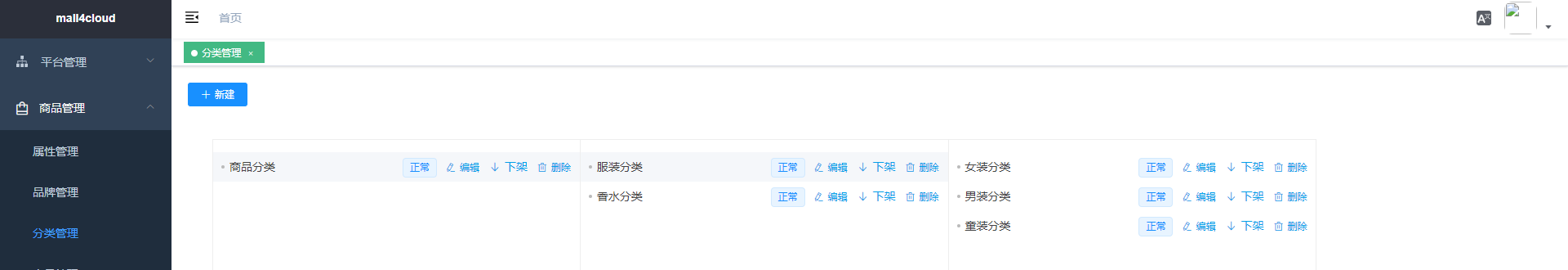

• 分类管理

  •
  •

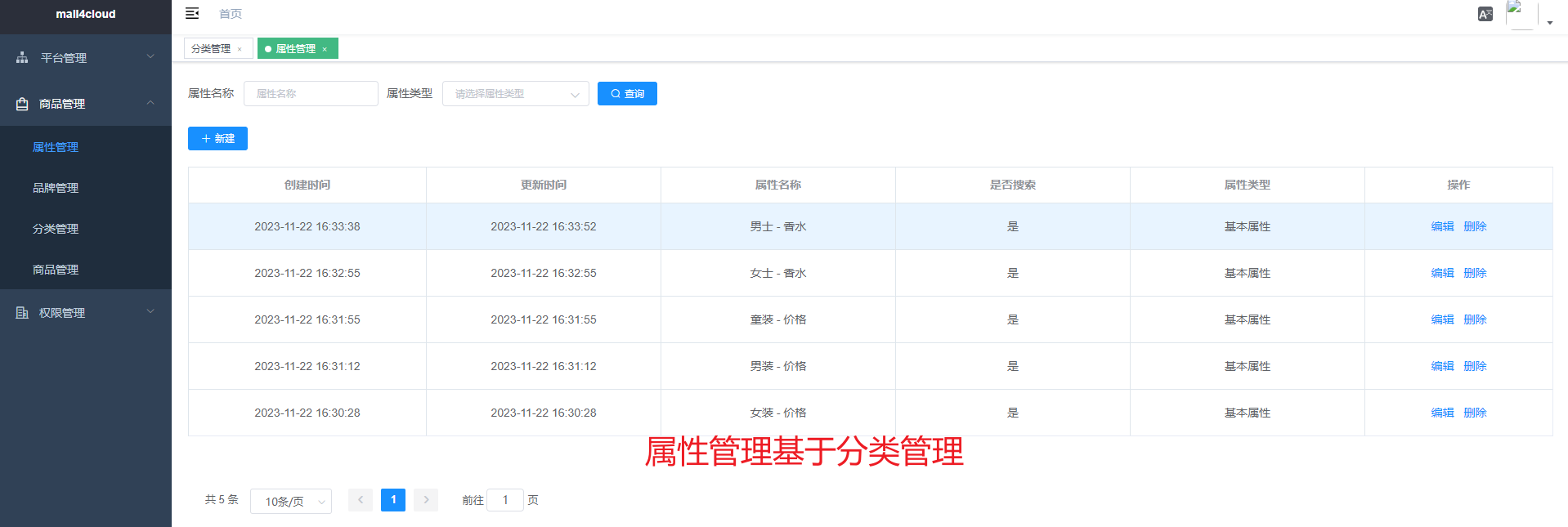

• 属性管理

  •

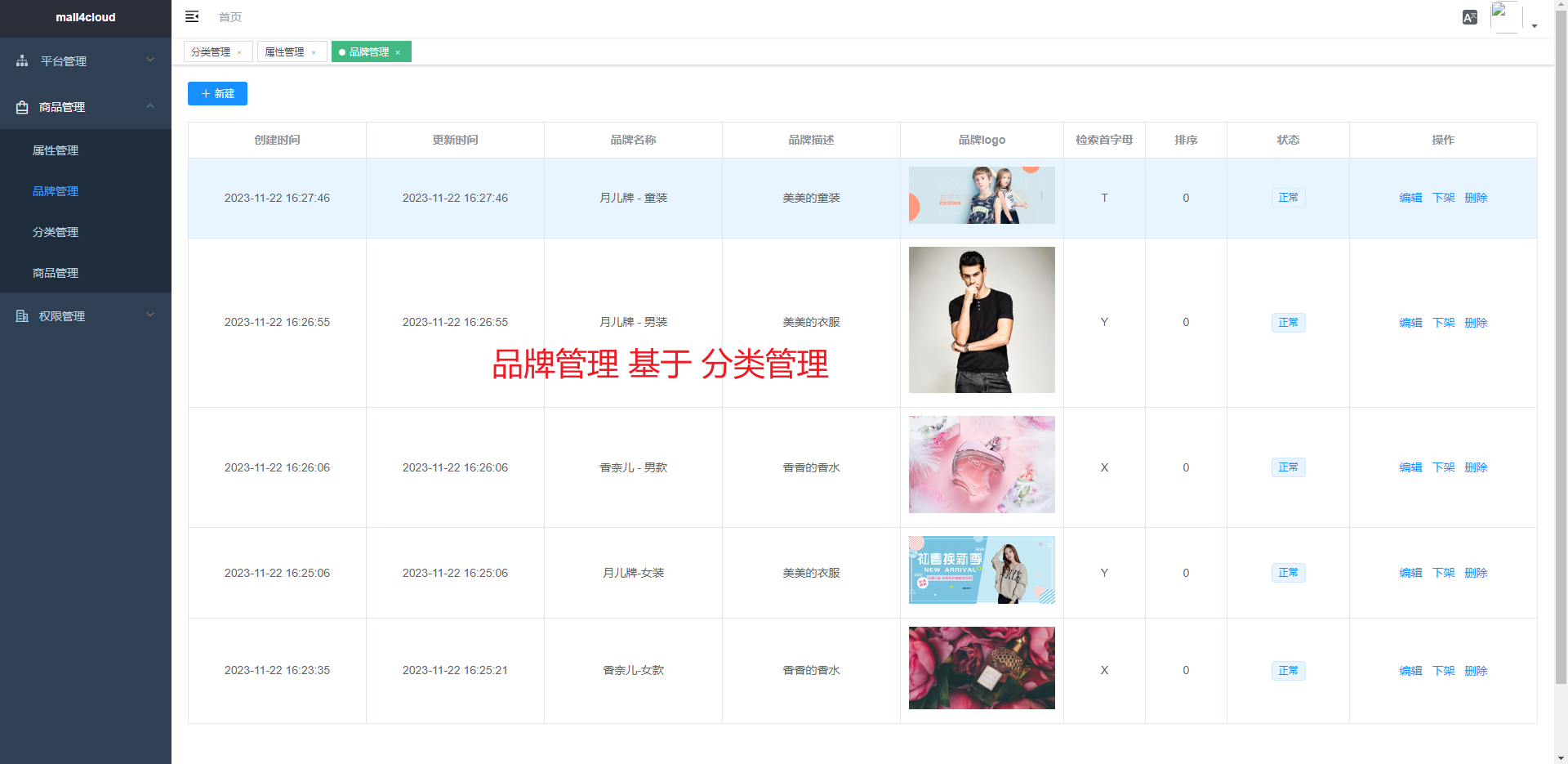

• 品牌管理

  •

🌌 商家端

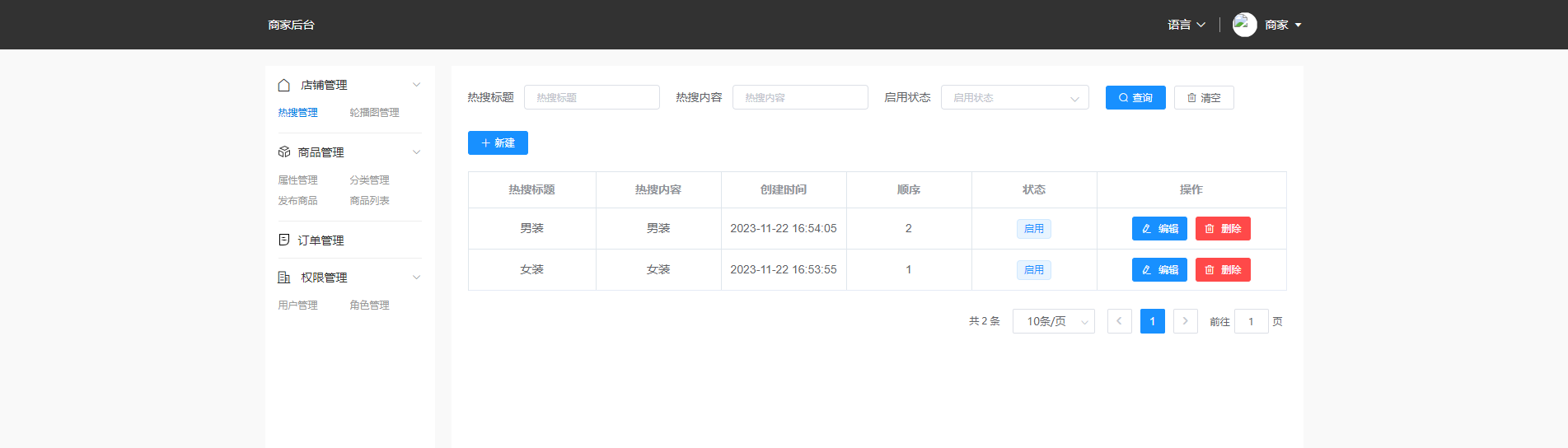

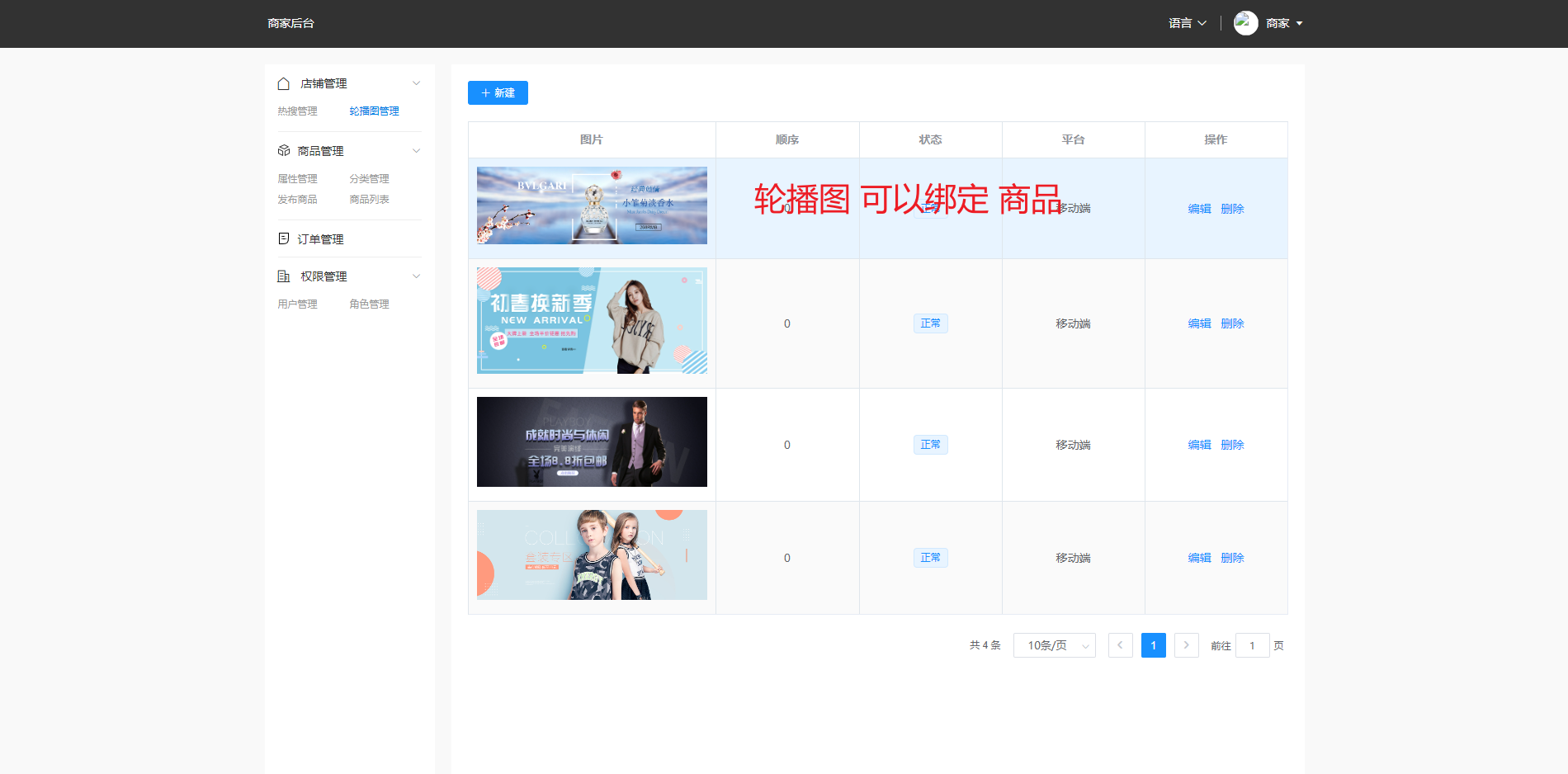

• 轮播图管理

  •

• 热搜管理

  •

• 图片管理

  •

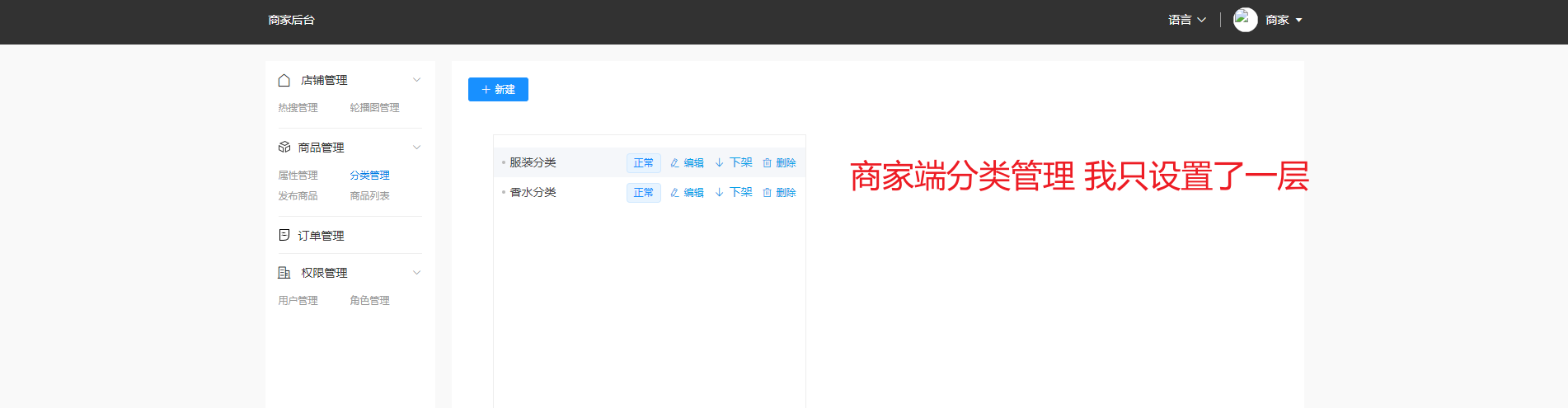

• 分类管理

  •

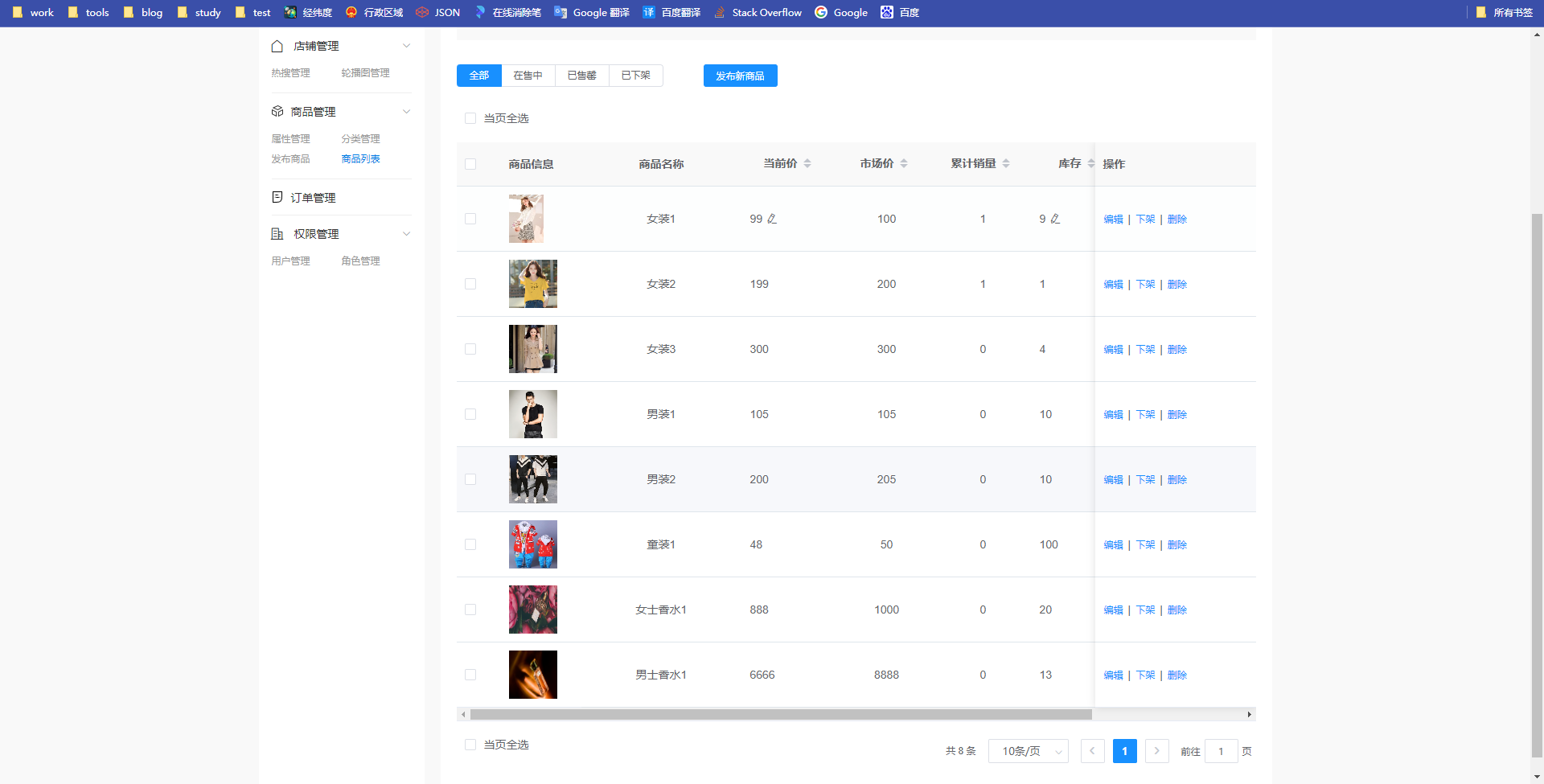

• 商品发布

  •
  •

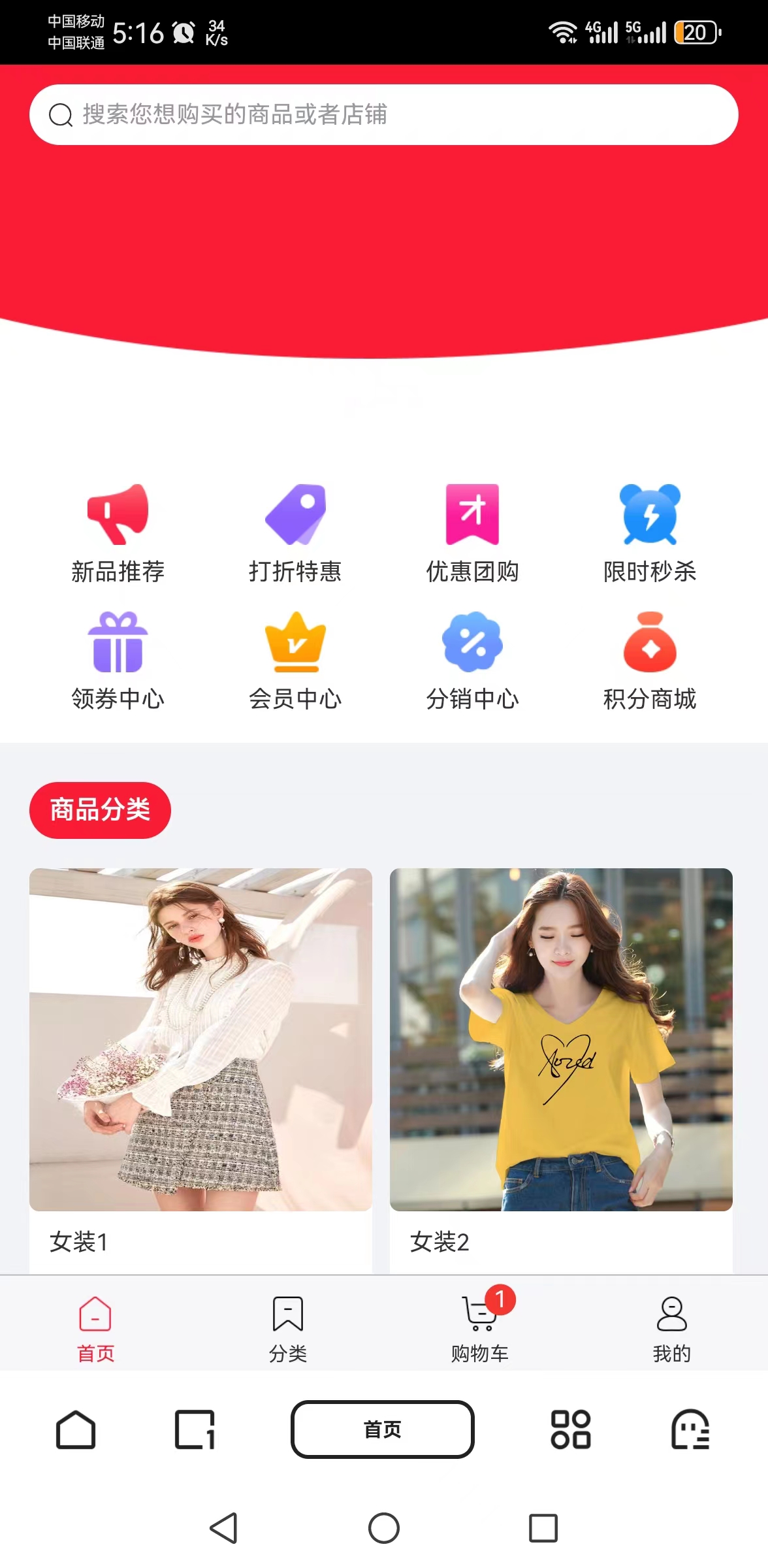

🌌 H5端

• 首页

  •

• 账号注册

  •

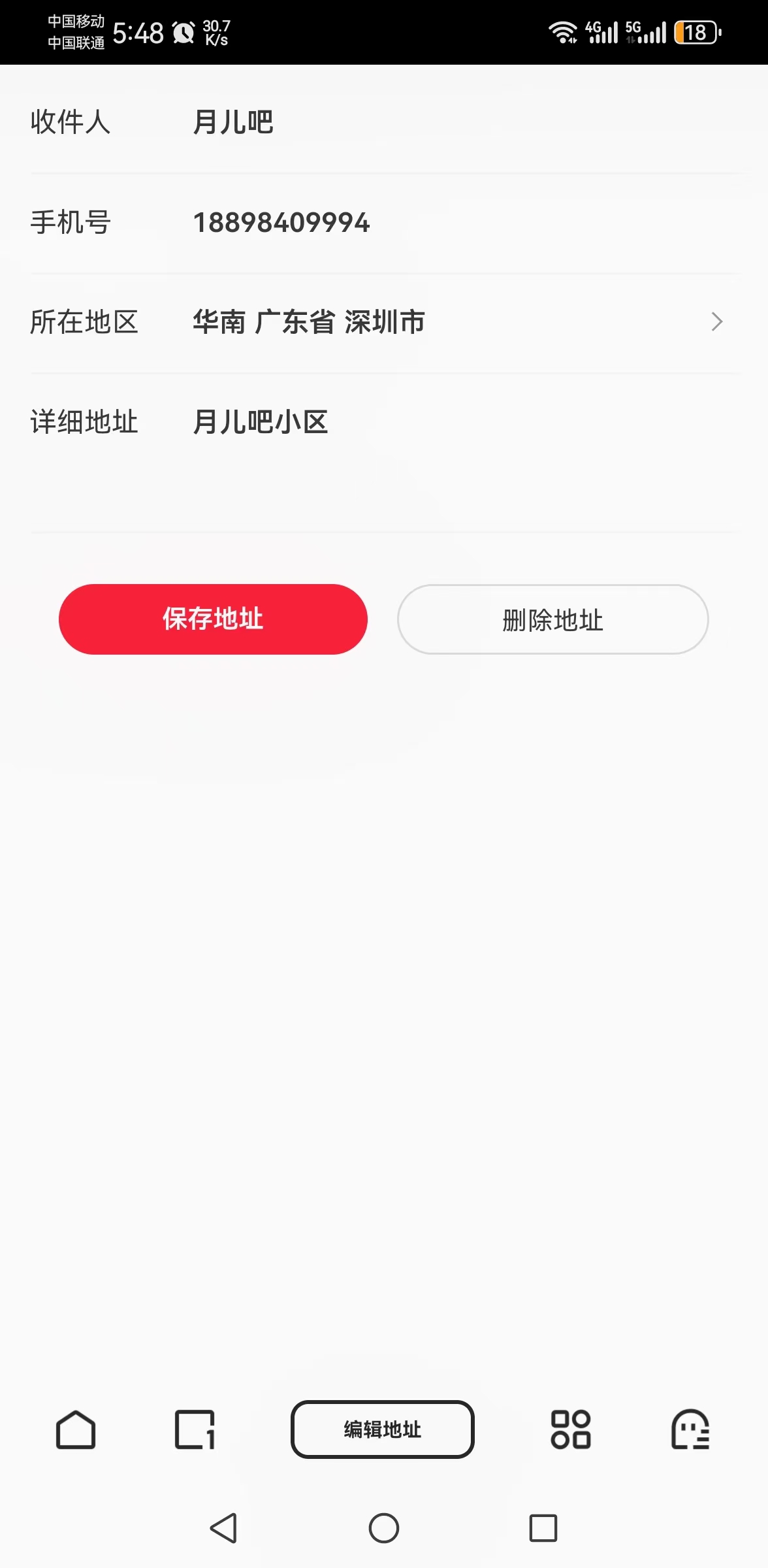

• 地址设置

  •

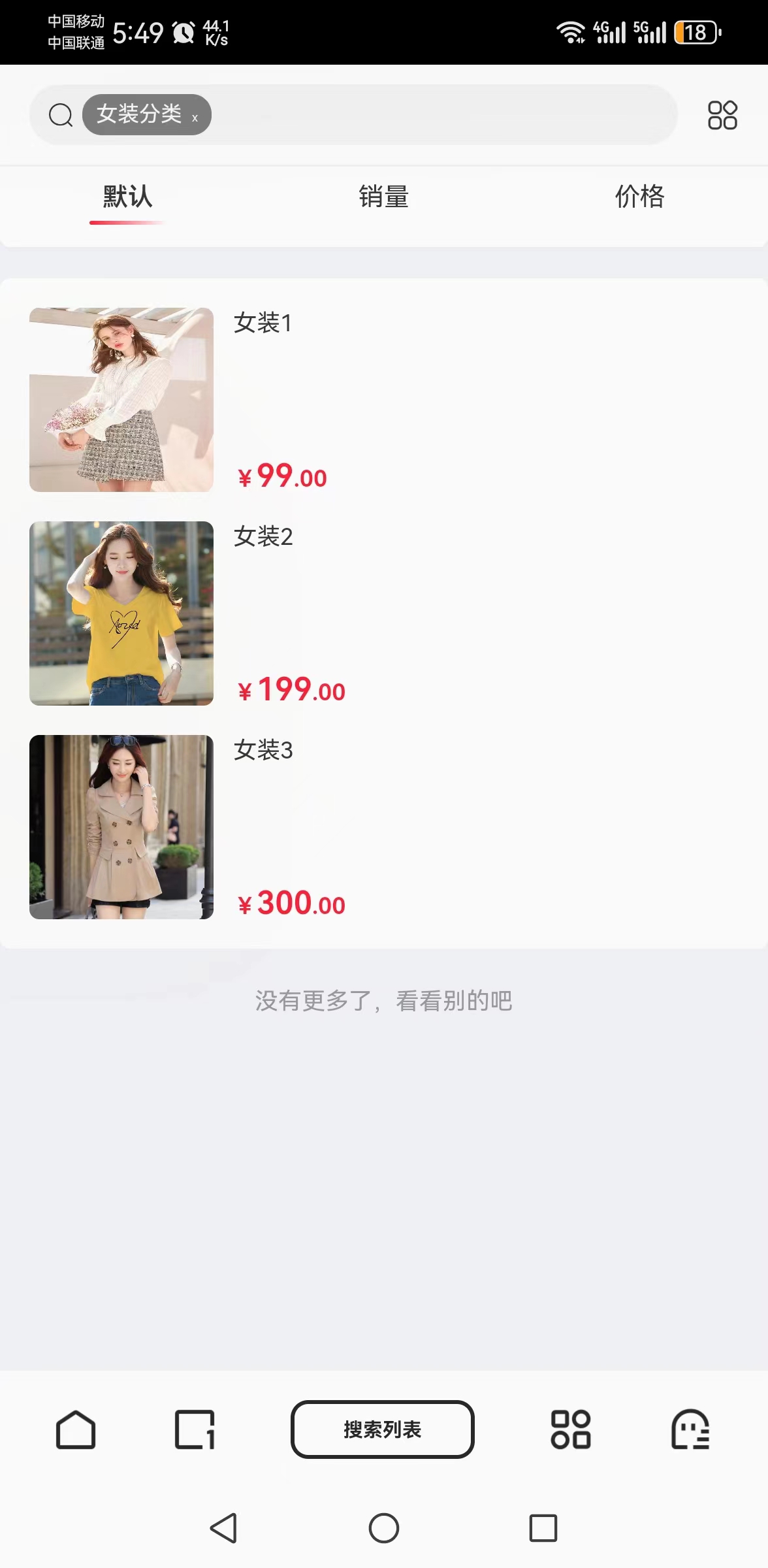

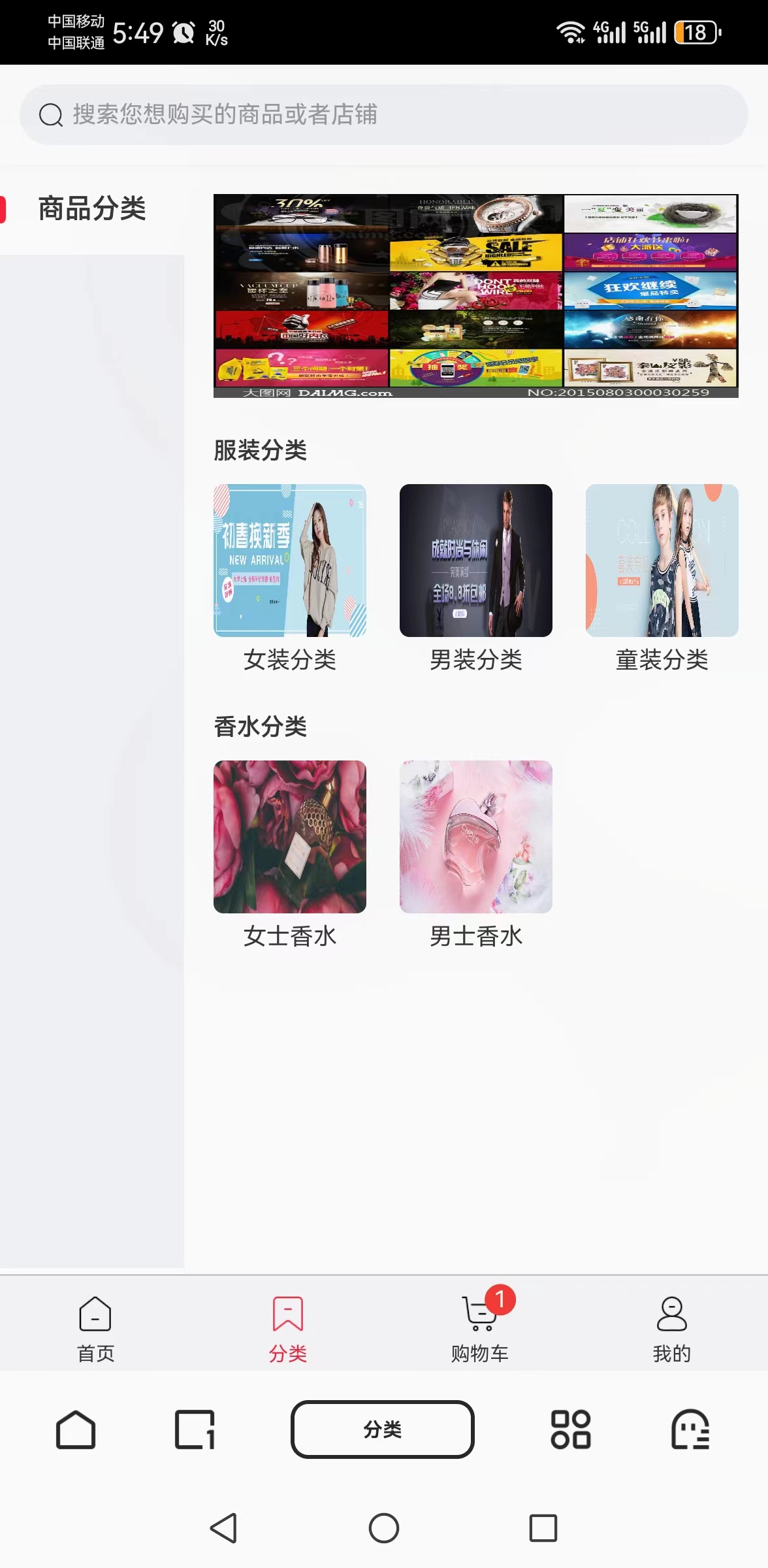

• 商品分类预览

  •
  •

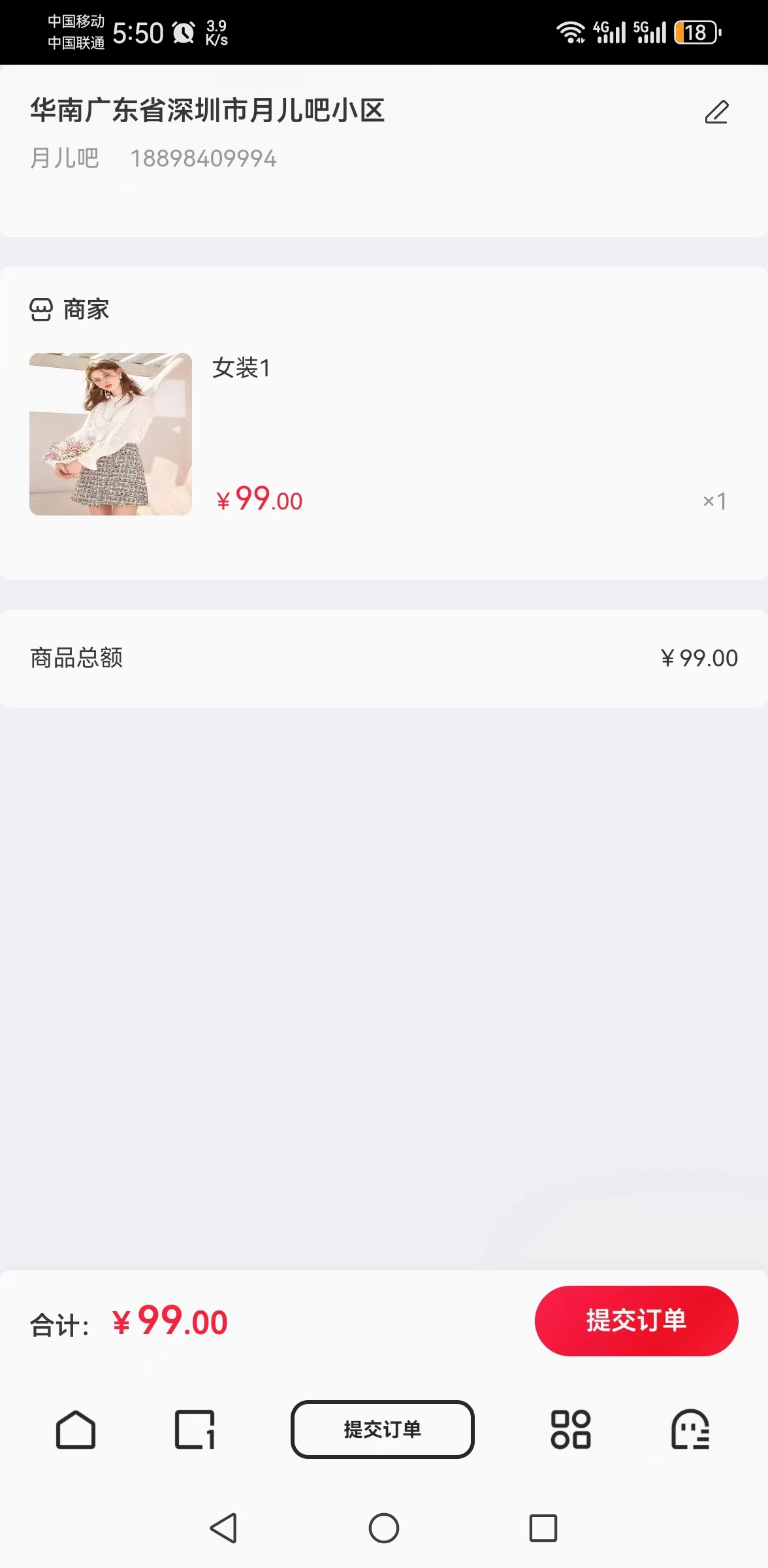

• 加入购物车结算

  •

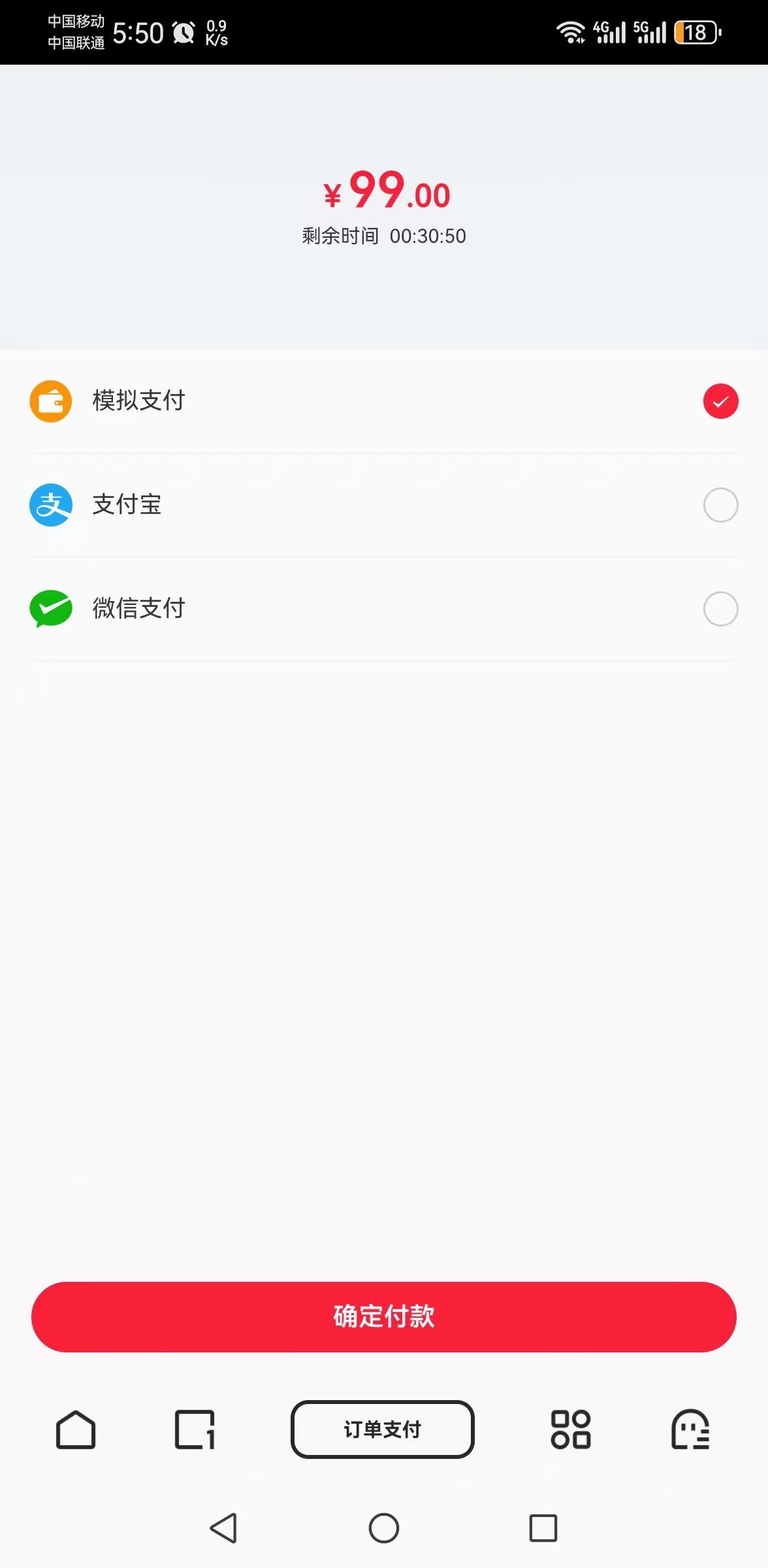

• 支付

  •

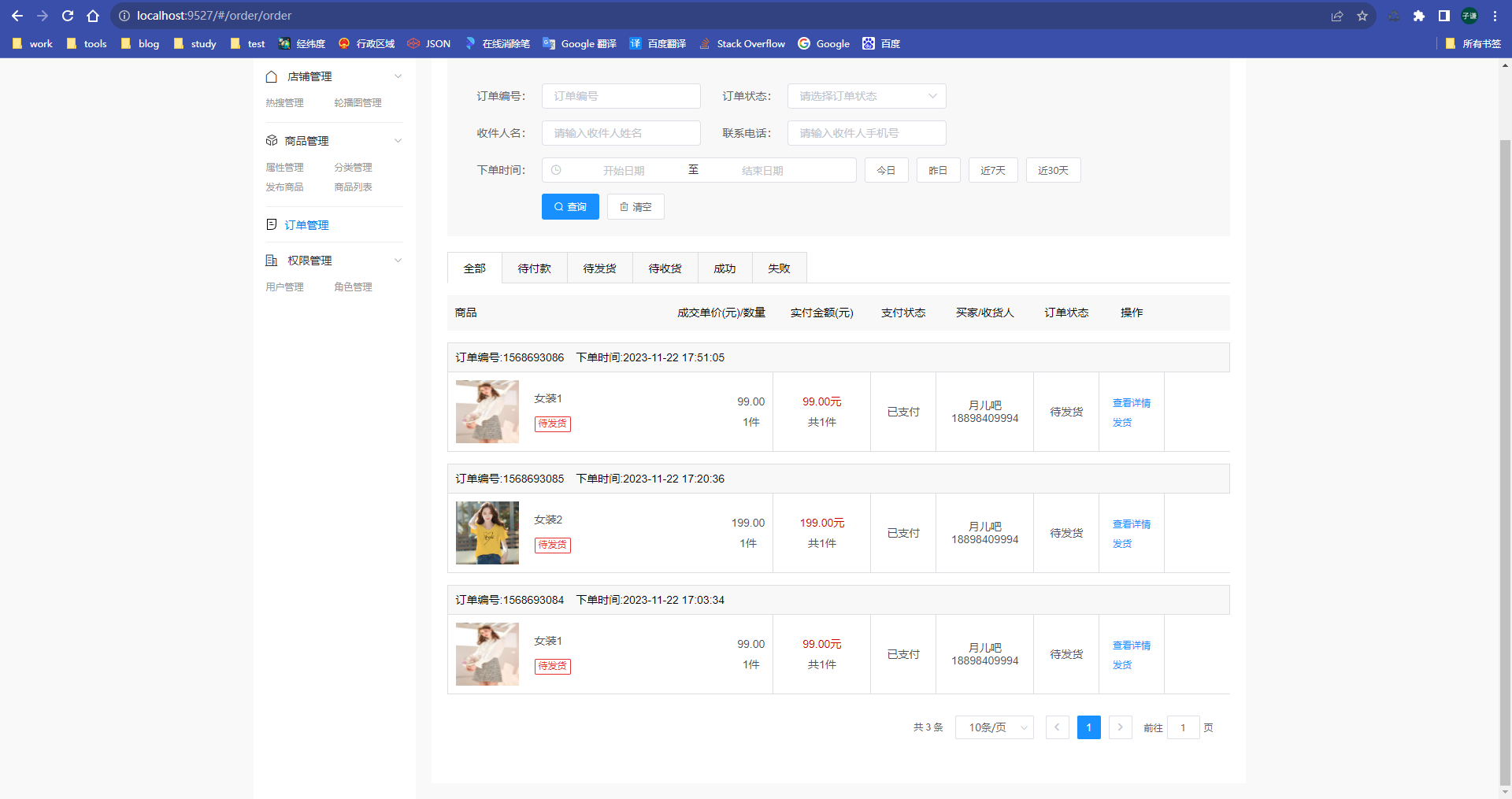

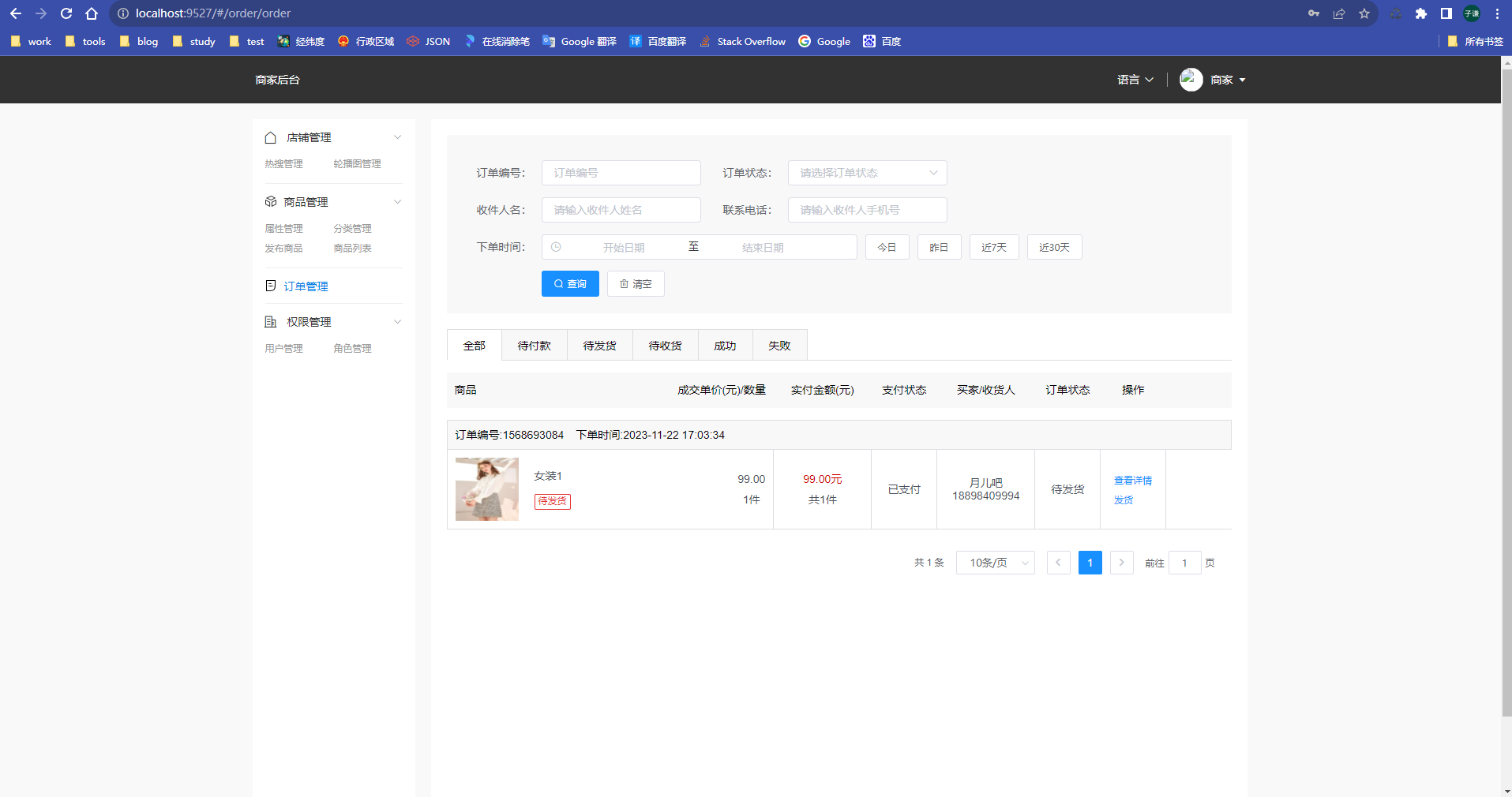

🌌 商家端 - 订单管理

•

---

👤 常用的命令

---

# 清理并复制新的配置文件
rm -rf /root/mall4cloud/

# 创建后端日志存放文件夹
mkdir -p /root/mall4cloud/back-end/log/gateway-logs
mkdir -p /root/mall4cloud/back-end/log/auth-logs
mkdir -p /root/mall4cloud/back-end/log/biz-logs
mkdir -p /root/mall4cloud/back-end/log/leaf-logs
mkdir -p /root/mall4cloud/back-end/log/multishop-logs
mkdir -p /root/mall4cloud/back-end/log/order-logs
mkdir -p /root/mall4cloud/back-end/log/payment-logs
mkdir -p /root/mall4cloud/back-end/log/product-logs
mkdir -p /root/mall4cloud/back-end/log/rbac-logs
mkdir -p /root/mall4cloud/back-end/log/search-logs
mkdir -p /root/mall4cloud/back-end/log/user-logs
chmod -R 777 /root/mall4cloud/back-end/

# 创建前端文件夹
mkdir -p /root/mall4cloud/front-end/
chmod -R 777 /root/mall4cloud/front-end/

# 创建中间件文件夹
mkdir -p /root/mall4cloud/middleware/
cp -R /mnt/d/WORKSPACE/mall4cloud/middleware/  /root/mall4cloud/middleware/
chmod -R 777 /root/mall4cloud/middleware/
chmod -R 755 /root/mall4cloud/middleware/mysql/conf.d/

# 发现树
find /mnt/d/WORKSPACE/mall4cloud -type f \( -name "docker-compose.yml" -o -name "Dockerfile" -o -name "*.bat" \)

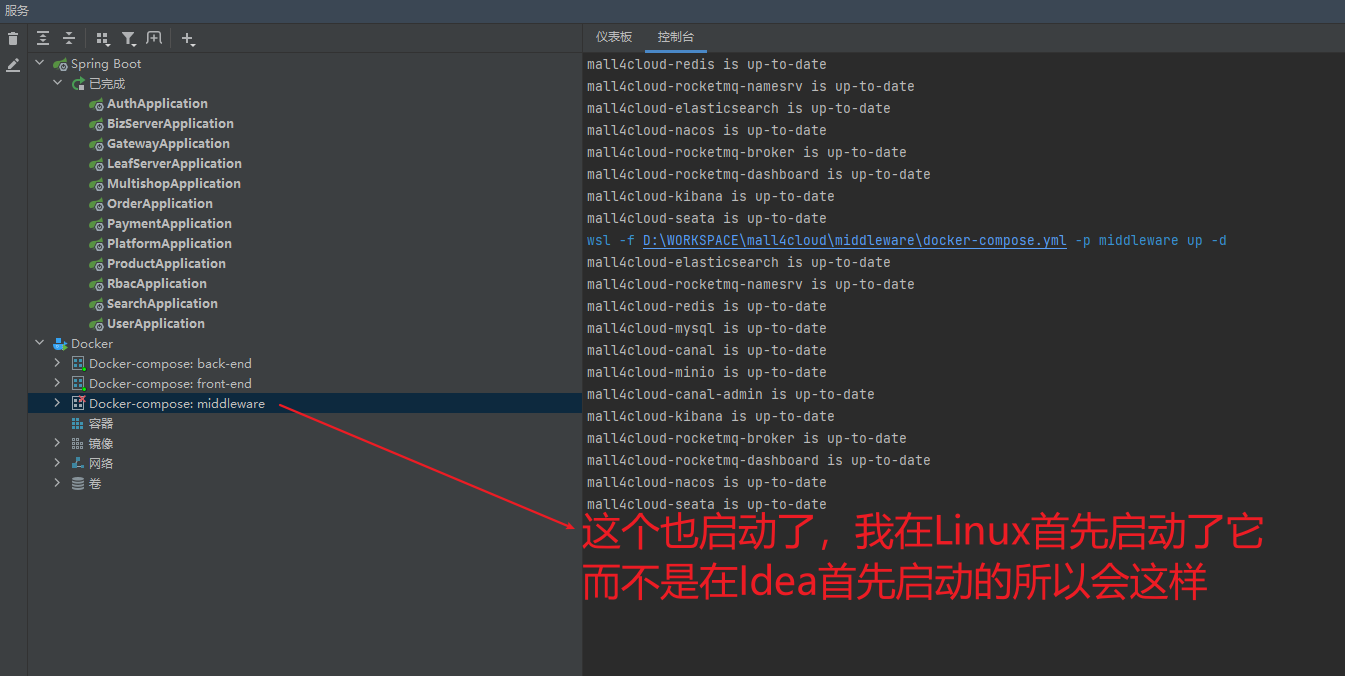

# 启动所有 Docker Compose 服务
docker-compose up -d --build
# 启动一个 Docker Compose 服务
docker-compose up -d mall4cloud-canal

# 停止并移除所有容器
docker-compose down
# 停止并移除特定容器
docker-compose stop mall4cloud-canal-admin
docker-compose rm mall4cloud-canal-admin

# 重新启动一个容器
docker-compose restart mall4cloud-mysql
docker-compose restart mall4cloud-canal
docker-compose restart mall4cloud-canal-admin

# 查看容器日志
docker-compose logs -f
docker-compose logs -f mall4cloud-mysql
docker-compose logs -f mall4cloud-canal
docker-compose logs -f mall4cloud-canal-admin

# 查看容器目录
docker exec -it mall4cloud-mysql bash
docker exec -it mall4cloud-canal bash
docker exec -it mall4cloud-canal-admin bash

# 查看docker 内存情况
docker stats

# 专注清理悬挂镜像
docker image prune
docker image prune -a
# 容器清理
docker container prune
# 清理卷和网络资源
docker volume prune
docker network prune
# 清理所有未使用的容器、网络和镜像，包括悬挂和中间层镜像，以综合优化 Docker 系统
docker system prune


# mysql 相关命令

# 进入mysql命令行
mysql -u root -p

# 创建新用户 canal，并设置其密码
CREATE USER canal IDENTIFIED BY 'canal';

# 授予用户 canal 对所有数据库和表的 SELECT、REPLICATION SLAVE 和 REPLICATION CLIENT 权限
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%';

# 刷新权限，使之前的 GRANT 操作立即生效
FLUSH PRIVILEGES;

# 显示当前的二进制日志格式
SHOW VARIABLES LIKE 'binlog_format';

# 显示是否启用了二进制日志以及其名称的模式
SHOW VARIABLES LIKE 'log_bin';

# 显示主服务器的二进制日志文件名称和位置，用于配置复制
SHOW MASTER STATUS;

# 显示为用户 canal 设置的权限
SHOW GRANTS FOR 'canal'@'%%';

# 登录到 MySQL 并检查用户的身份验证插件：
SELECT user, host, plugin FROM mysql.user;

# 使用以下 SQL 命令来更新用户：
ALTER USER 'username'@'hostname' IDENTIFIED WITH 'mysql_native_password' BY 'password';

# 当创建新用户时，可以显式指定使用 mysql_native_password：
CREATE USER 'username'@'hostname' IDENTIFIED WITH 'mysql_native_password' BY 'password';

# 您可以通过运行以下命令检查 MySQL 启动时读取了哪些配置文件：
mysqld --verbose --help | grep -A 1 "Default options"

---
