环形等倾干涉内疏外密

环形等倾干涉内疏外密证明

光学课老师提出可以去证一下圆环形等倾干涉图像为什么内疏外密？

上高中的时候就想证明了，一直拖到现在。

瞎想了一个证明如下，还不知道对不对，有问题希望可以和我交流。

证明思路如下：

设入射角为是$\theta$，折射角为$\alpha$,玻璃折射率n,单射光波长$\lambda$ 。

由常见推导可得：

$$\delta =2\ast n\ast d\ast Cos(\alpha )$$

对于两个相邻的条纹应用后变形有下式：

$$Cos{\alpha }_2-Cos{\alpha }_1=\frac{\lambda }{2\ast n\ast d}$$

发现相邻条纹余弦值之差是一个定值,令$Cos\alpha =t$。

于是要证内疏外密只需证明：$\frac{\mathrm{d}r}{\mathrm{d}t}<0,\frac{\mathrm{d}{r}^2}{\mathrm{d}{t}^2}>0$。

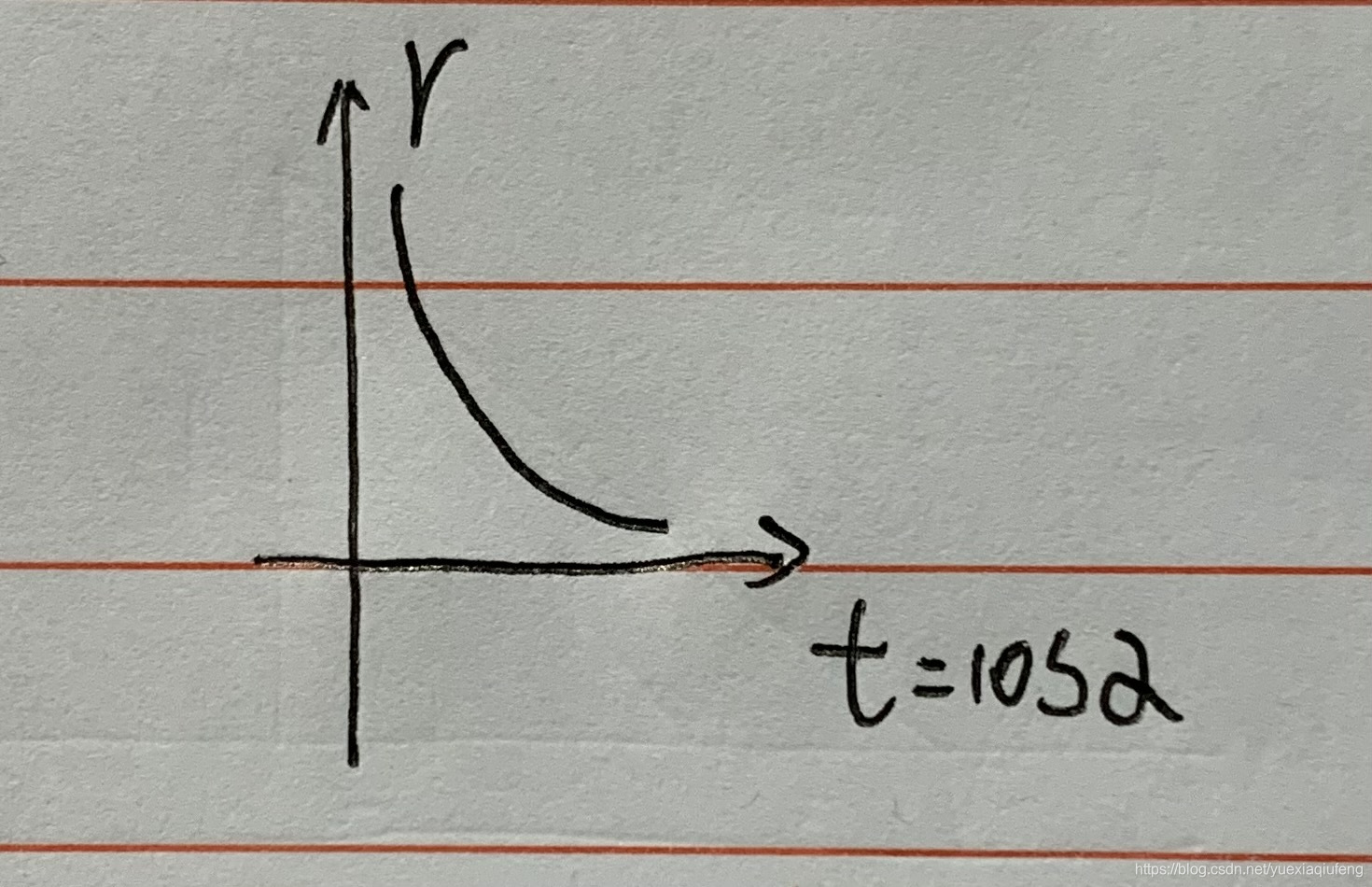

结合实际后也就是证明图中曲线：

从题意已知以下关系。

$Sin(\theta )=n\ast Sin(\alpha )$ %折射定律

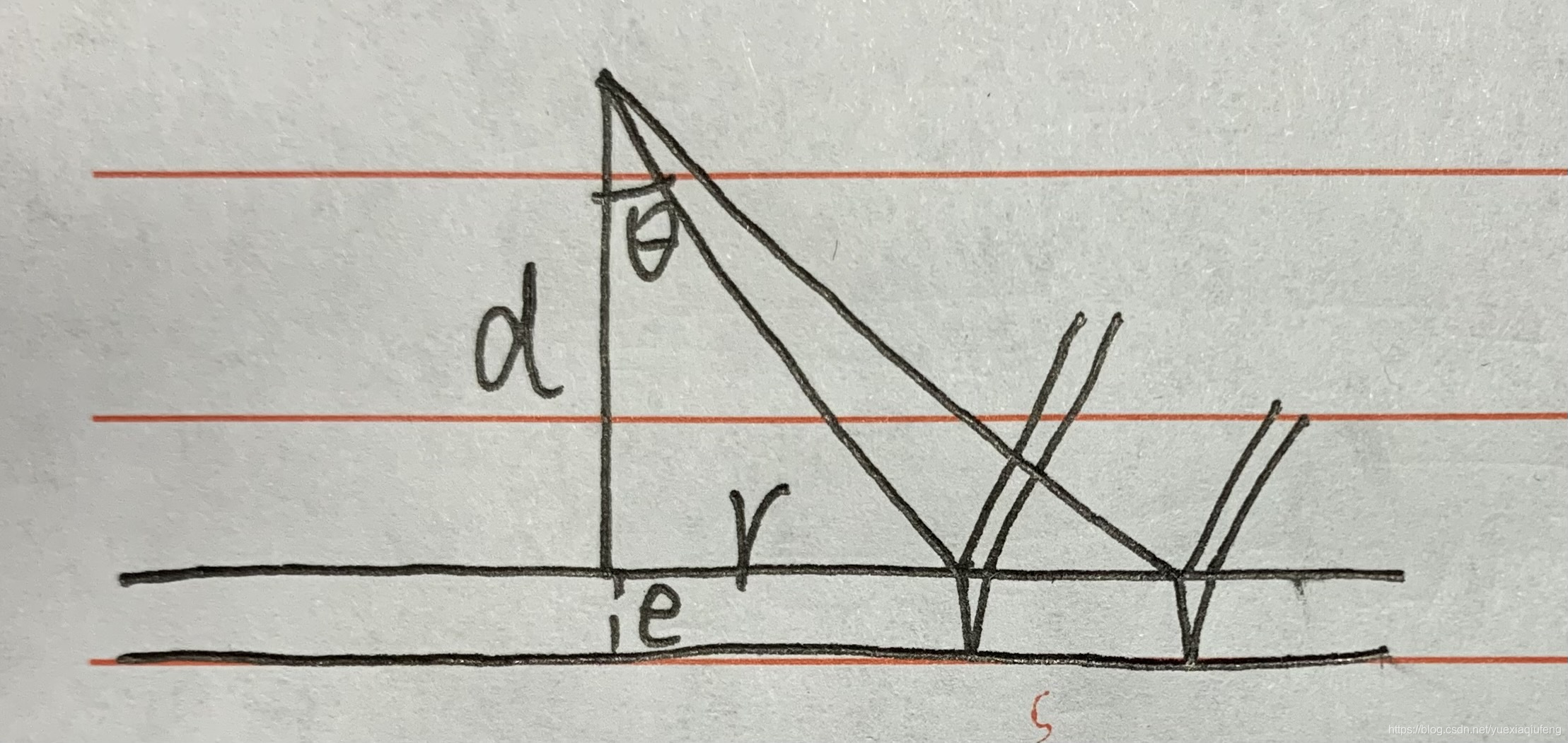

$r=Tan(\theta )\ast d$ %图示几何关系

利用反三角函数将$\alpha$用t表示,代入第一个关系，结果再代入第二个关系，得到结果。

$$r=Tan(ArcSin(n\ast Sin(ArcCos(t))))\ast d$$

使用mathematica化简得到

$$r=\frac{n\sqrt{1-t^2}}{\sqrt{1-n^2\left(1-t^2\right)}}\ast d$$

$$\frac{\mathrm{d}r}{\mathrm{d}t}=-\frac{nt}{\sqrt{1-t^2}{\left(n^2\left(t^2-1\right)+1\right)}^{3/2}}\ast d$$

$$\frac{\mathrm{d}{r}^2}{\mathrm{d}{t}^2}=-\frac{n^3\left(3t^4-2t^2-1\right)+n}{{\left(1-t^2\right)}^{3/2}{\left(n^2\left(t^2-1\right)+1\right)}^{5/2}}\ast d$$

在定义域内$\frac{\mathrm{d}r}{\mathrm{d}t}<0$显然成立。

通过求驻点可知$\left(3t^4-2t^2-1\right)$在定义域内小于0，于是在定义域内$$\frac{\mathrm{d}{r}^2}{\mathrm{d}{t}^2}>0$$也成立。

得证。
