HDFS DataNode结构概述

一、DataNode的作用

1.Datanode以存储数据块（Block）的形式保存HDFS文件。
2.Datanode周期性地向Namenode上报心跳信息、 数据块汇报信息（BlockReport）、缓存数据块汇报信息（CacheReport）以及增量数据块块汇报信息。 Namenode会根据块汇报的内容， 修改Namenode的命名空间（Namespace），同时向Datanode返回名字节点指令。 Datanode会响应Namenode返回的名字节点指令，如创建、 删除和复制数据块指令等。
3.Datanode还会响应HDFS客户端读、 写数据块的请求。

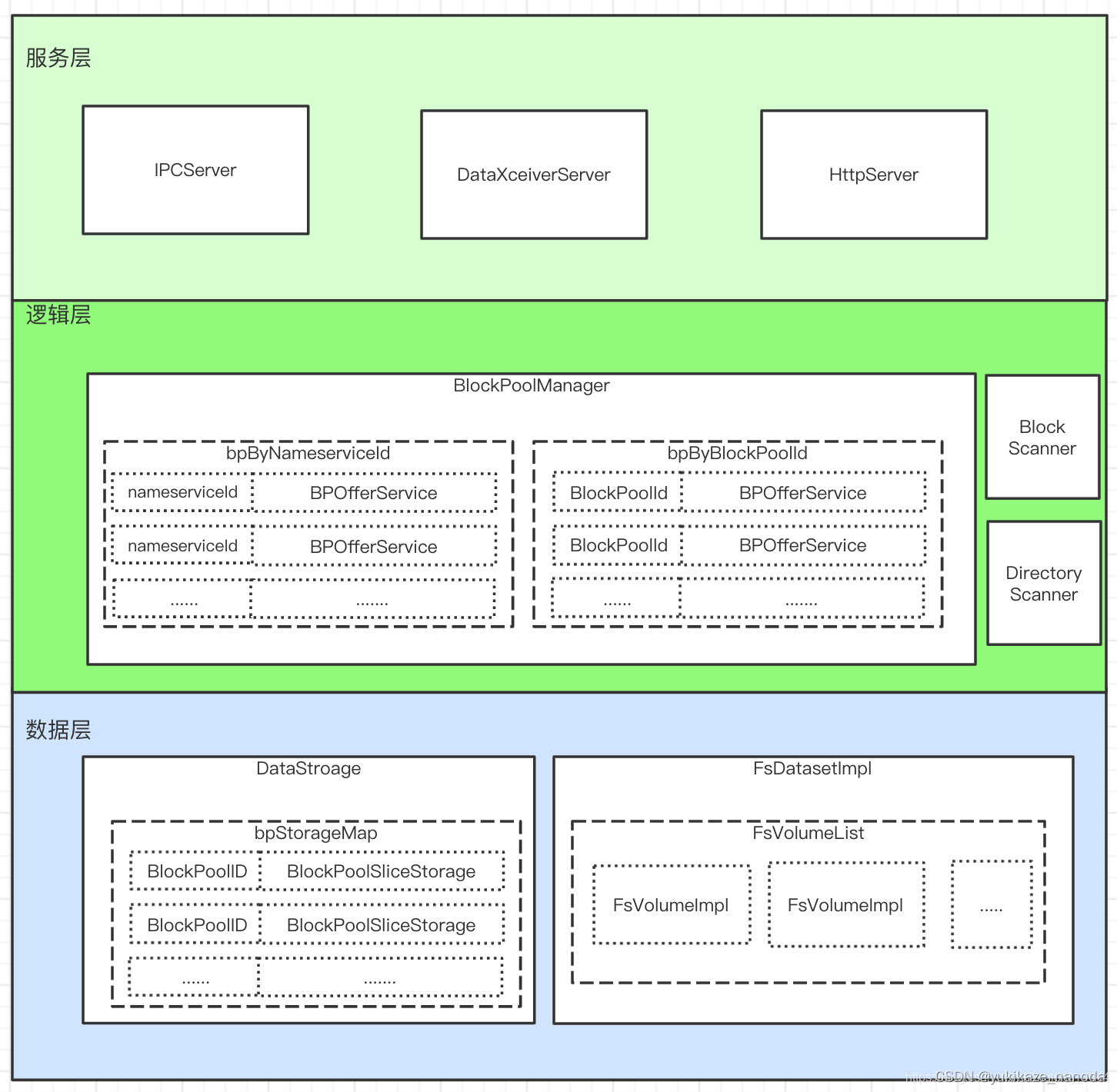

二、Datanode的逻辑结构

引入概念：
块池（BlockPool）：一个块池由属于同一个命名空间的所有数据块组成。数据块可以存储在集群中的所有datanode上，而每个datanode都可以存储集群中所有块池的数据块。

2.1 数据层

Datanode的所有服务都是建立在数据块存储功能基础上的， 我们将Datanode中负责在本地磁盘存储数据块的部分抽象为数据层。

Datanode将管理磁盘上存储的HDFS数据块的功能分为两部分：

• 管理和组织磁盘存储目录，由DataStorage类实现
• 管理和组织数据块及其元数据文件，主要由FsDatasetImpl类实现

DataStorage类——数据存储：负责管理与组织Datanode的磁盘存储空间， 同时也负责管理存储空间的生命周期（包括升级、回滚、提交等操作）。 在HDFSFederation架构中，一个Datanode可以保存多个块池的数据块， HDFS定义了BlockPoolSliceStorage类管理Datanode上单个块池的存储空间。DataStorage类会持有所有BlockPoolSliceStorage对象的引用，并通过这些引用管理Datanode上的所有块池。

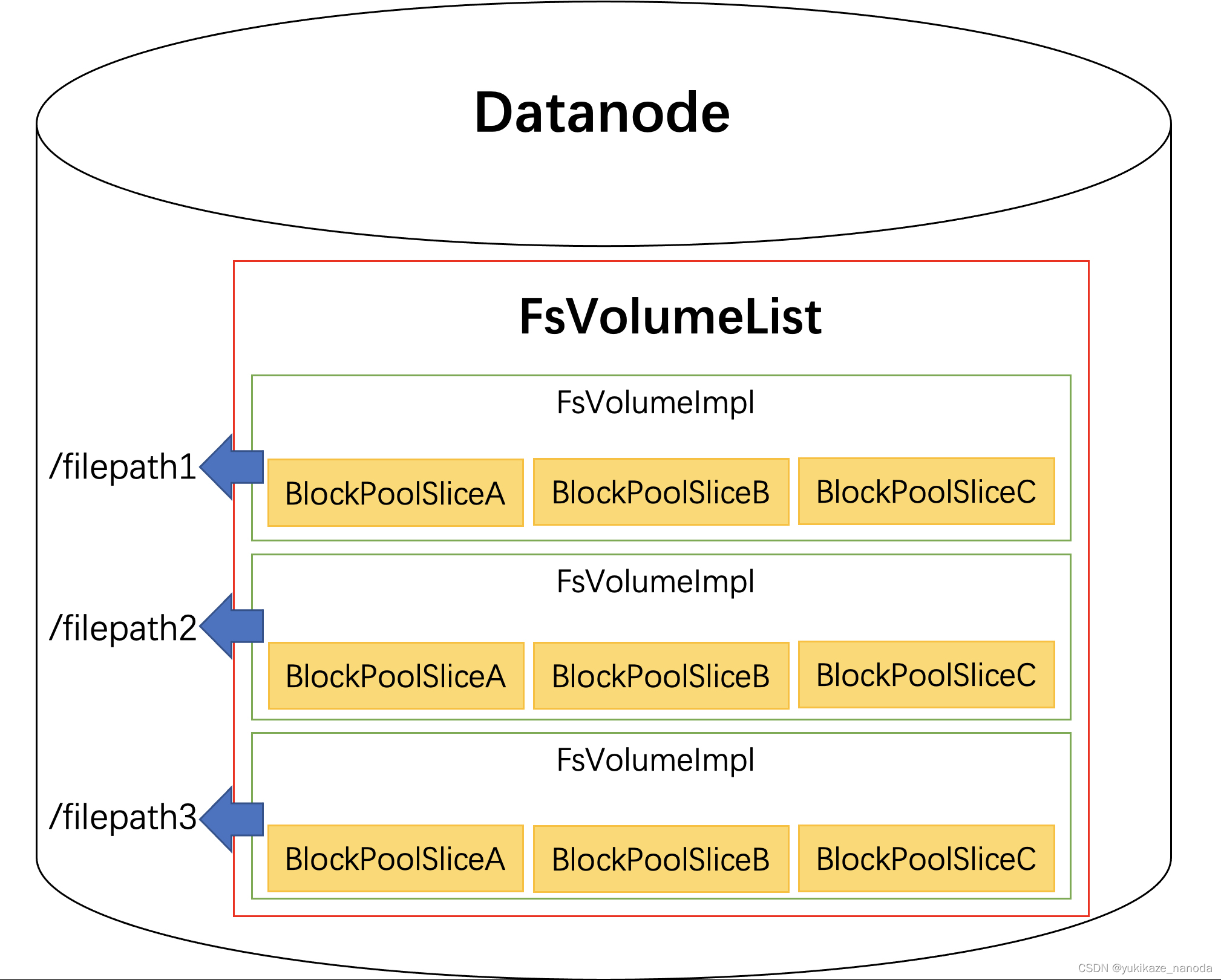

FsDataset类——文件系统数据集：抽象了Datanode管理数据块的所有操作， 例如创建数据块文件、维护数据块文件和校验和文件的对应关系等。 每个Datanode都可以配置若干个不同类型的存储目录来保存数据块（通过配置项dfs.datanode.data.dir配置），所以HDFS定义了FSVolumelmpl类来管理Datanode上单个存储目录保存的所有数据块， 同时定义了FSVolumeList类来维护Datanode上所有FSVolumelmpl对象的引用。 FsDataset会通过FSVolumeList类提供的功能管理Datanode上所有存储目录保存的数据块。

2.2 逻辑层

在数据层的基础上，Datanode会执行若干HDFS逻辑，例如向Namenode汇报数据块存储状态、发送心跳、扫描损坏的数据块等，我们将Datanode上负责执行HDFS逻辑的部分抽象为逻辑层。逻辑层包括三个主要的模块。

BlockPoolManager：管理所有块池的接口类。HDFS提供了Federation机制，也就是每个HDFS集群都可以配置多个命名空间，每个命名空间在Datanode上都有一个与之对应的块池。一个BlockPoolManager对象会持有多个BPOfferService对象的实例，每个BPOfferService对象都管理这个Datanode的一个块池。HDFS除了引入Federation机制外，还引入了HA机制，每个命名空间都可以定义两个Namenode，一个作为Active Namenode，一个作为Standby Namenode。 所以每个BPOfferService对象又都会持有两个BPServiceActor对象，一个BPServiceActor对象对应于命名空间中的一个Namenode，该对象负责向这个Namenode发送心跳、块汇报、缓存汇报以及增量块汇报，并执行Namenode返回的名字节点指令（DatanodeCommand）。

DataBlockScanner：一个独立的线程，周期性地扫描每个数据块并检查数据块的校验和是否正常。

DirectoryScanner：一个独立的线程，定时发起对磁盘数据块的扫描， 对比内存中元数据与实际磁盘存储数据块的差异， 然后更新内存中的元数据，使之与磁盘保存的数据块信息一致。

2.3 服务层

服务层：服务层中的模块用于支持其他节点与Datanode通信，以及访问Datanode状态等功能。

HttpServer：对外提供HTTP服务，可用于展示Datanode内部状态。
IPCServer：RPC服务端，响应来自于Client、Namenode以及其他Datanode的RPC请求。
DataXceiverServer：数据传输服务端，响应来自于Client以及其他Datanode的流式接口请求。

to be continue
