CAD 导入多段线Txt坐标、线段设置标识

CAD线段设置工具为Objectarx2020和VS2017开发，Windows10X64系统环境，目前测试支持CAD2020x64和CAD2019x64，建议CAD2020x64和Win10x64环境使用。

 下载地址：https://download.csdn.net/download/yun0315/89946594

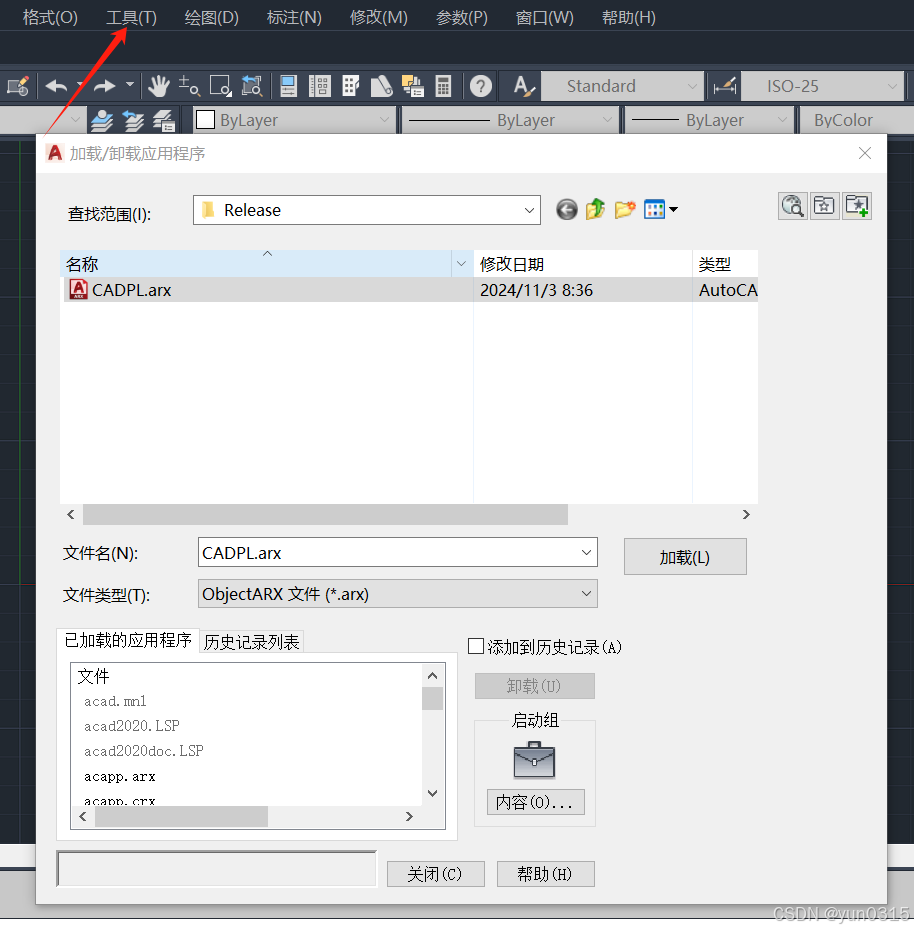

加载工具ARX：

在CAD“菜单栏”——“工具”——“加载应用程序”。

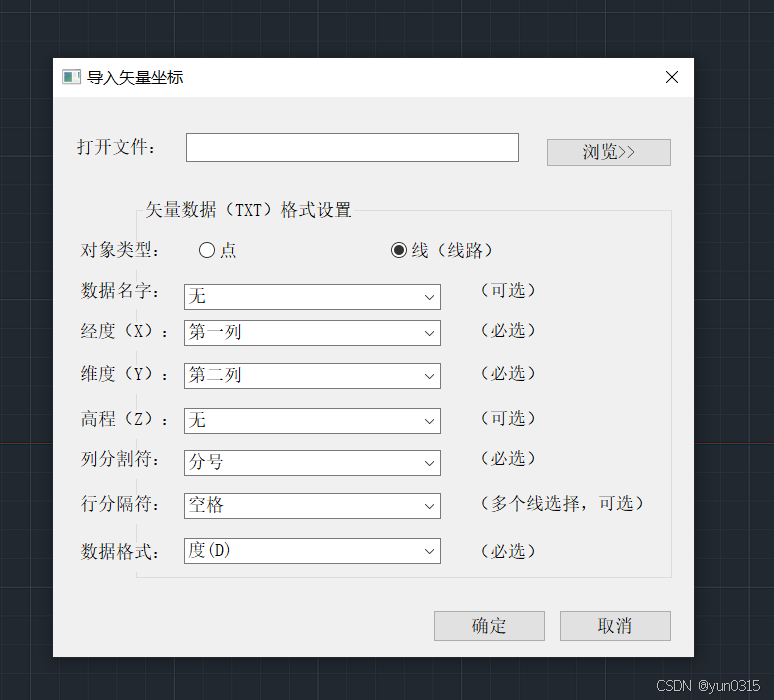

1、线段坐标导入：

导入坐标命令：DRZB（导入坐标）；

 目前仅支持txt文本坐标导入，坐标分割符为英文状态下的逗号“,”、分号“;”，XX,YY和XX;YYY；

坐标格式请勿设置错误，否则导致异常错误。

坐标数据格式：度（D）和度:分:秒(分隔符是冒号“:”)。

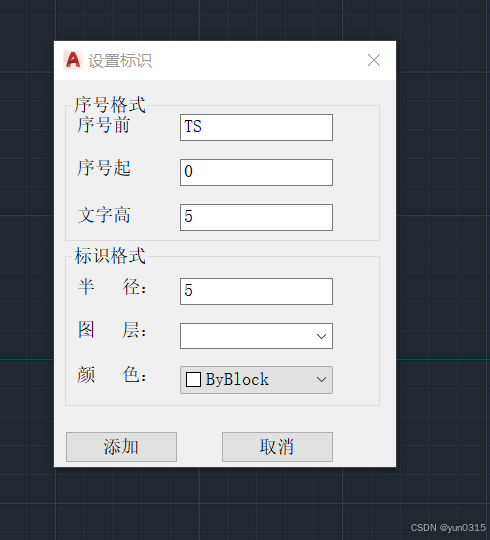

2、线段设置标识

线段设置标识命令：PLZB(ployline 设置)；

 序号格式、标识设置完毕后，点击添加选择多段线；

序号与标识颜色相同。

 字符分割：引用 码农的砖块 CString字符串分割(多字符做分隔符)
