华为认证网络工程师学习笔记——交换机选型

交换机是最常见的网络设备之一，对于一个专业网工来说，搞懂交换机的基本性能并能根据项目需要选择设备型号，是最基本的技能需求。

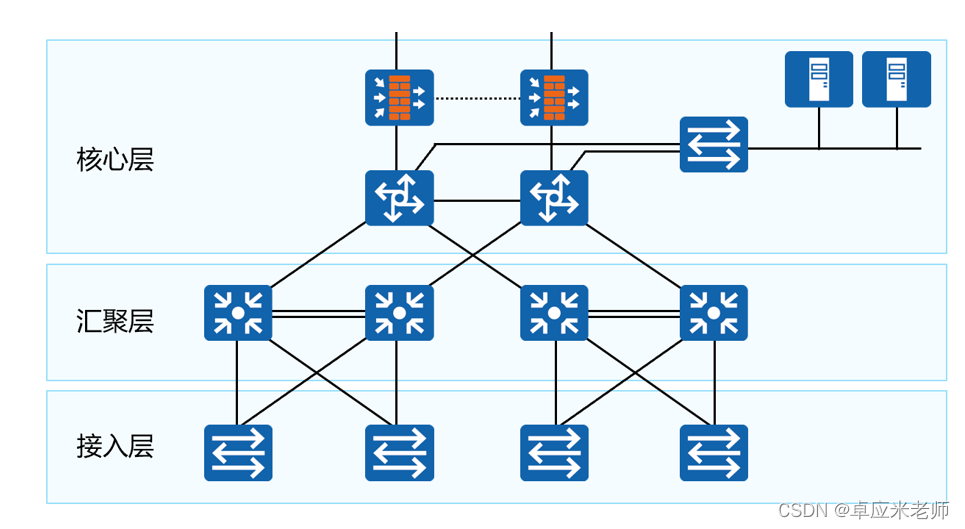

1、交换机网络架构

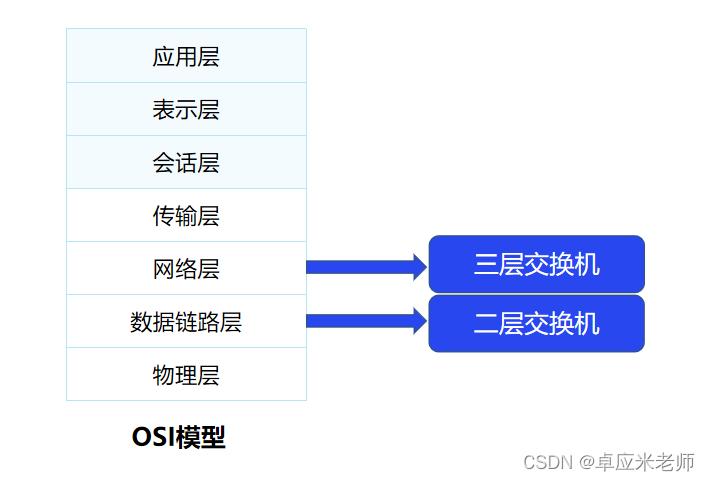

2、模型分类

常见的有二层交换机，三层交换机，一般来说，二层交换机工作在数据链路层，三层交换机工作在网络层，但是没有严格的限制，可以说，交换机可以根据项目需求和设备型号工作在不同层。

3、性能指标

3.1 背板带宽

1单位Gbps

2.背板整个的交换容量(包括可扩展插槽中尚未安装的板卡)

3.计算方法 吞吐量=端口数×相应端口速率×2 例如，一个24个百兆口，2个千兆口的交换机，他的全双工端口带宽就是：24*2*100+2*2*1000=8.8Gbps

注意：吞吐量要小于背板带宽，才能线速转发

3.2 交换容量

1.单位：二层bps（bit每秒），三层pps（包每秒）

2.交换容量表示的是我们的交换机的核心的交换引擎的转发速率

3.3 包转发率

1.单位Mpps（百万个包每秒）

2.包转发率标志了交换机转发数据包能力的大小

3.计算方法

包转发率=千兆端口数量× 1.488Mpps+百兆端口数量× 0.1488Mpps+其余类型端口数。

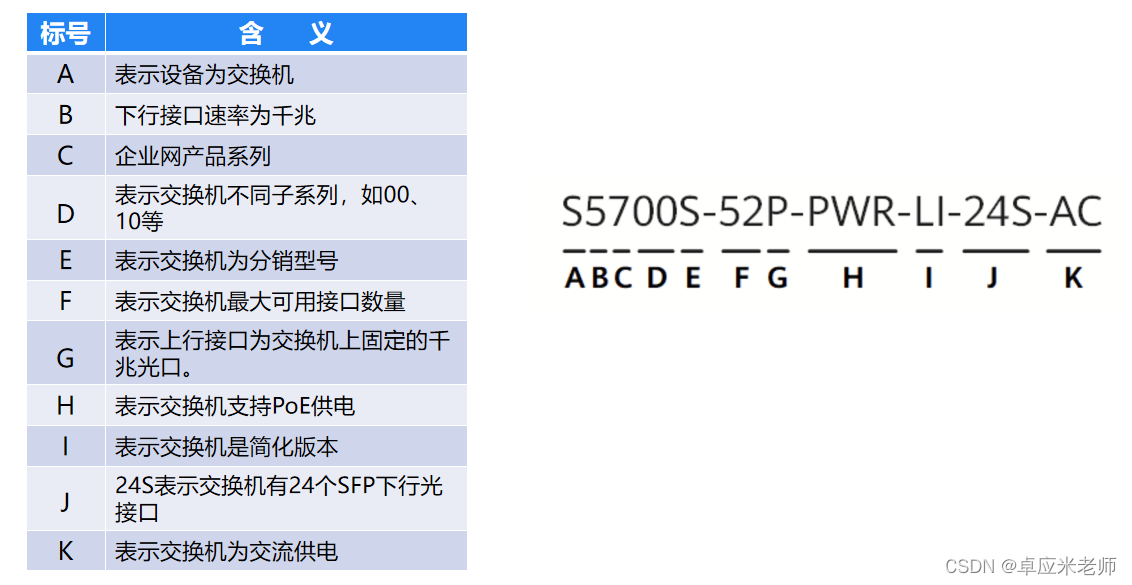

4、交换机命名规则

更多交换机选型技巧，将持续更新。
