KNX智能调光项目设计制作与应用

  KNX是Konnex的缩写。1999年5月，欧洲三大总线协议EIB、BatiBus和EHSA合并成立了Konnex协会，提出了KNX协议。该协议以EIB为基础，兼顾了BatiBus和EHSA的物理层规范，并吸收了BatiBus和EHSA中配置模式等优点，提供了家庭、楼宇自动化的完整解决方案。

通过使用KNX协议，用户可以集成和控制各种不同品牌和类型的设备，如照明、暖通空调、安防系统、窗帘和遮阳等。KNX协议的优势在于其通用性和互操作性，不受特定厂家或产品的限制，可以与其他支持KNX的设备进行无缝集成。

KNX协议支持多种通信媒介，包括有线、无线和IP。用户可以通过墙壁面板、智能手机、平板电脑或电脑来控制和监控建筑物的各种设备和系统。

总的来说，KNX是一种开放、灵活和可靠的通信协议，可实现建筑物自动化系统的集成和控制，为用户提供智能、高效和舒适的生活和工作环境。

一　主要实现的功能

1、灯光的单独调光、灯光的联动调光

2、区域照明

3、整体照明

4、场景控制

1.3.项目目标

1、了解8键智能按键面板与2路调光模块的工作原理；

2、懂得运用8键智能按键面板与2路调光模块的工作方法；

3、 掌握8键智能按键面板控制2路调光模块启动开关、调光功能。


   该项目所需要的设备： 2路调光模块、KNX Smart Touch V50触摸屏按键面板、640mA电源模块、IP下载器； 1、电脑； 2、灯泡若干； 3、KNX总线若干，红黑端子若干，电缆线若干。

1项目搭建

使用ETS5软件制作

1.通过KNX Smart Touch V50触摸屏控制调光功能

2.使用二路通用调光执行器进行智能调光

3.在KNX设备实现调光

二：实施

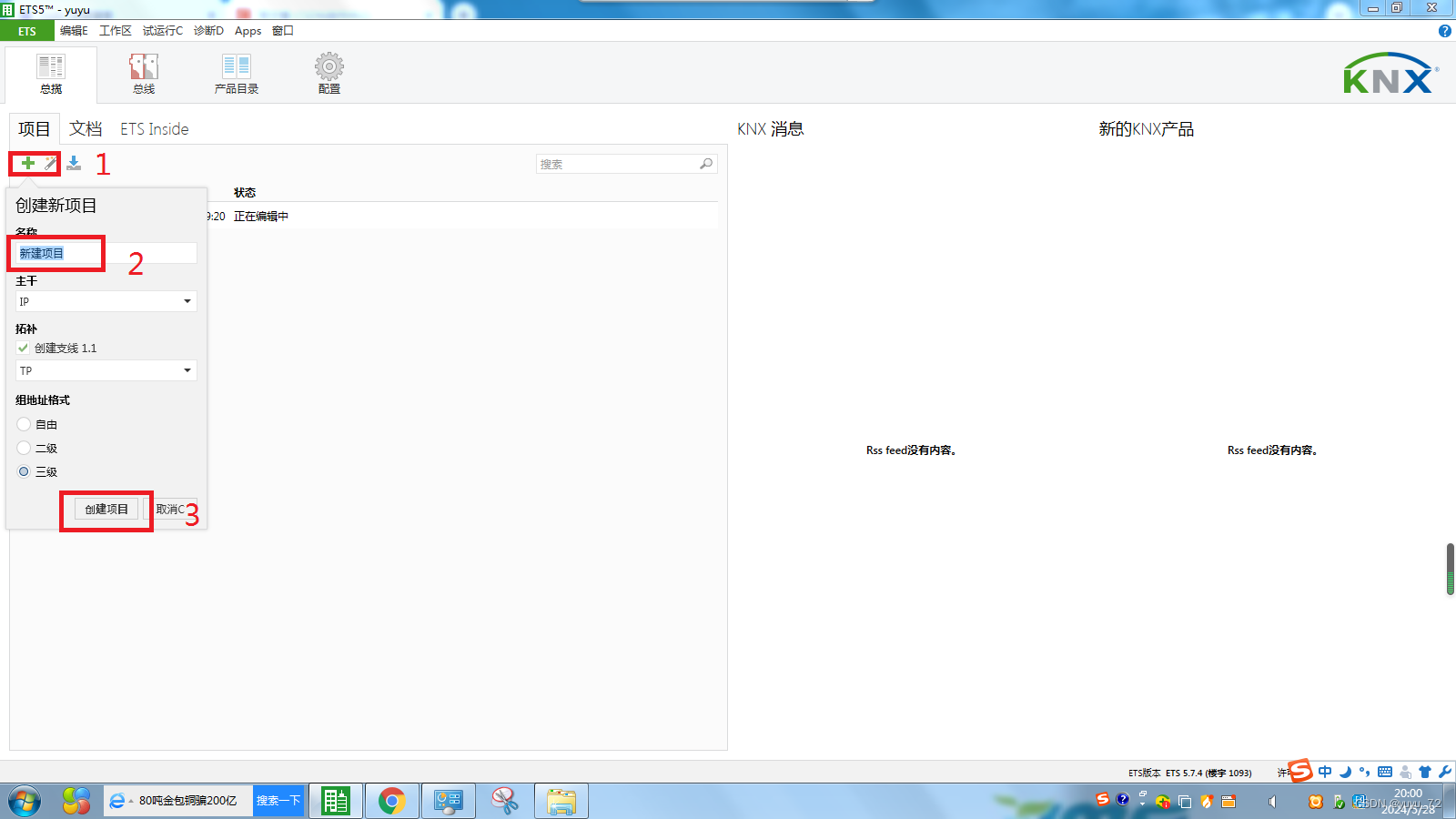

1.使用ETS5新建项目。（打开ETS5软件，点击绿色+，创建新项目）

首先新建项目

2项目的搭建

分级项目结构搭建，依次添加建筑局部，楼层，房间

3在房间下添加设备

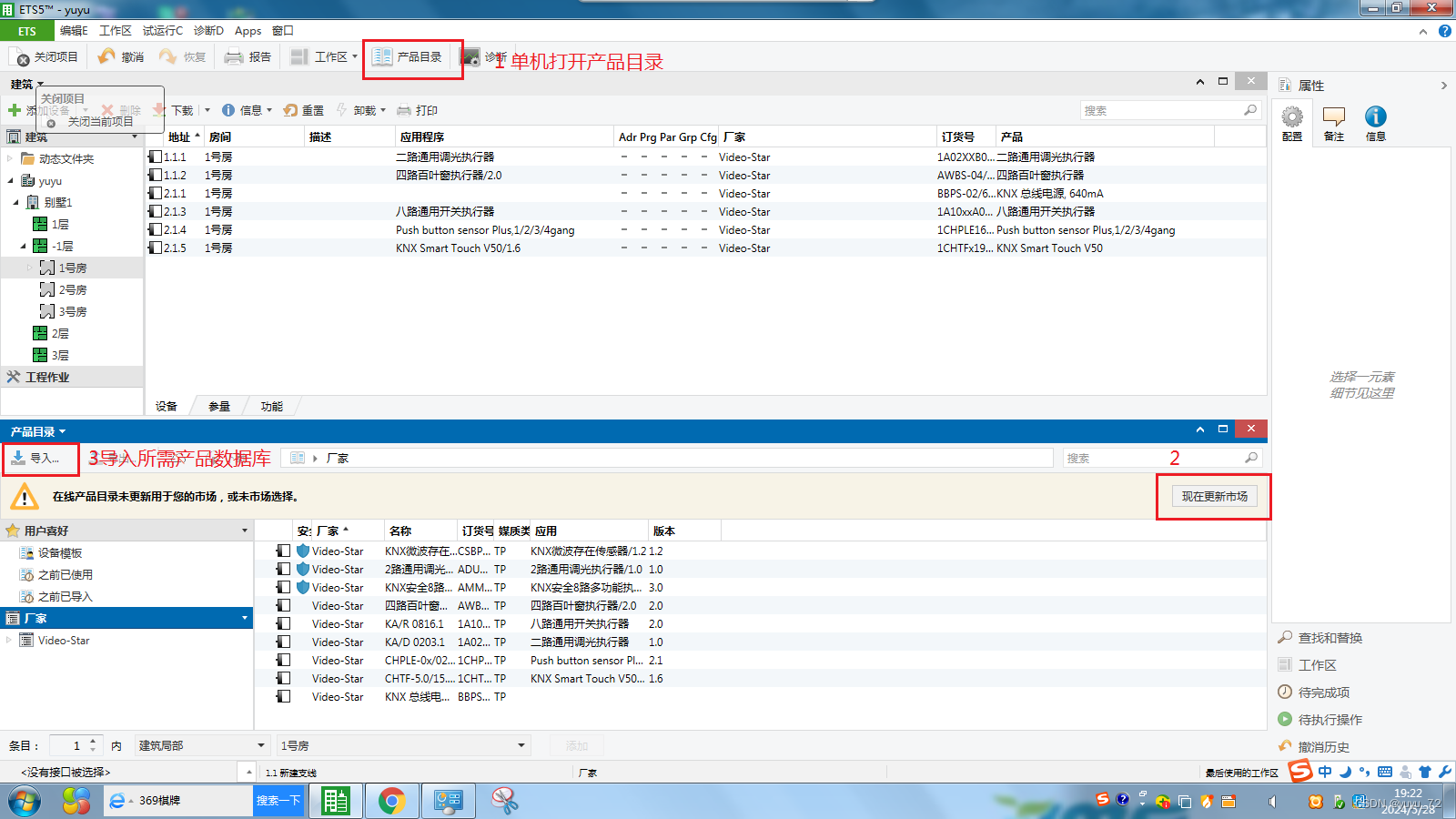

打开产品目录面板，导入产品数据库

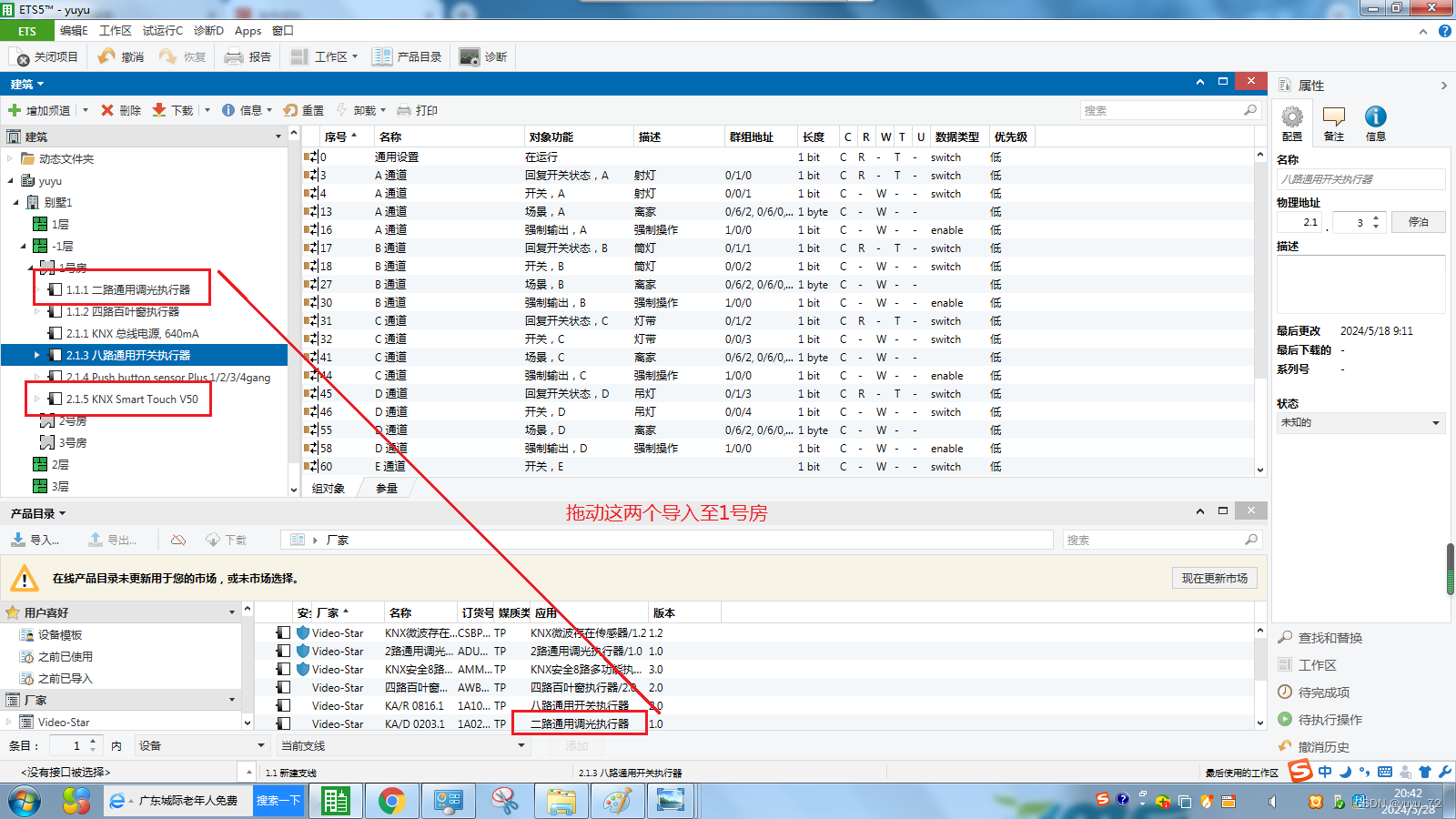

将所需产品数据库拖入：如图所示

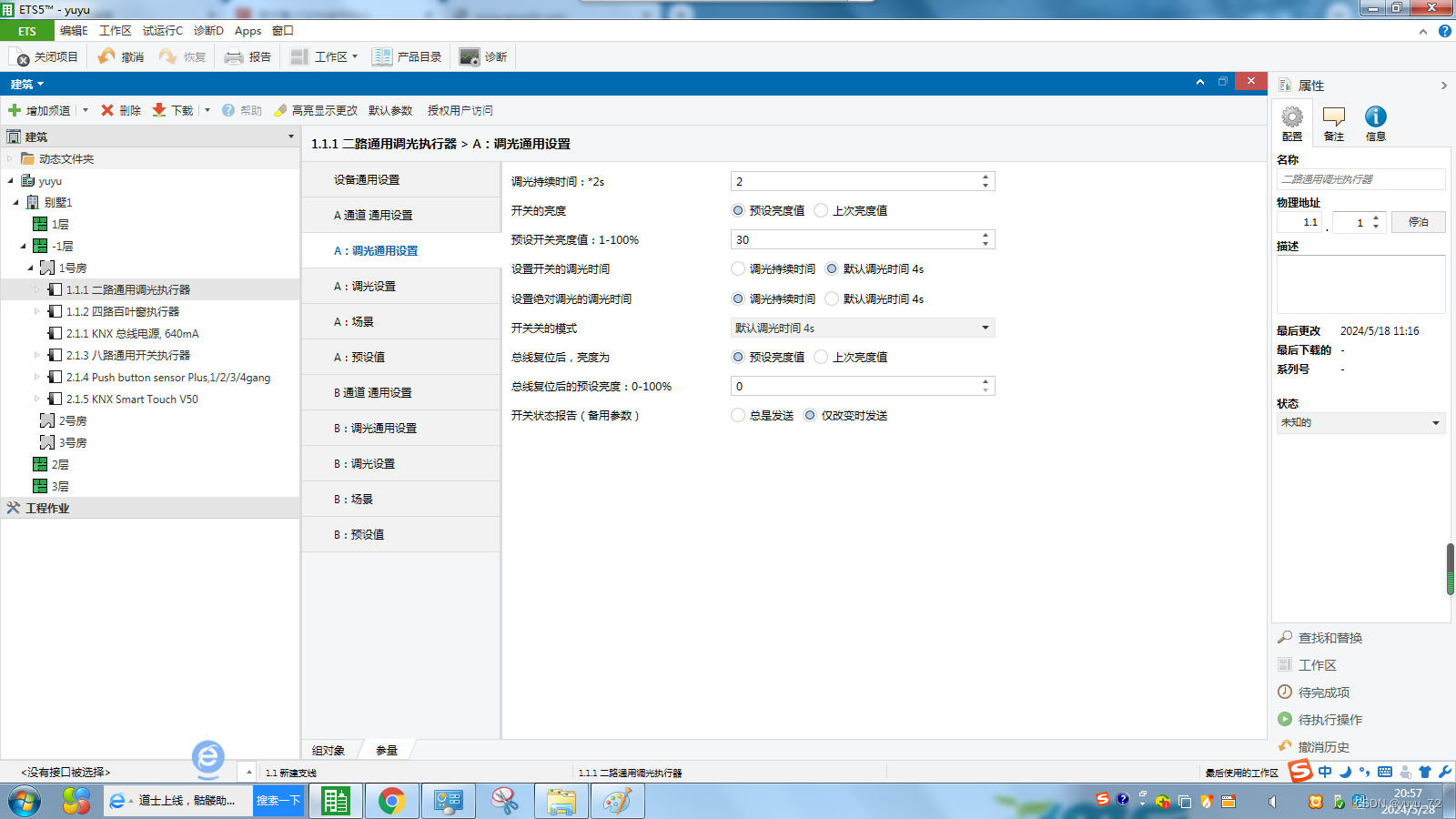

配置２路调光模块

首先选择二路调光模块》参数》通用设置

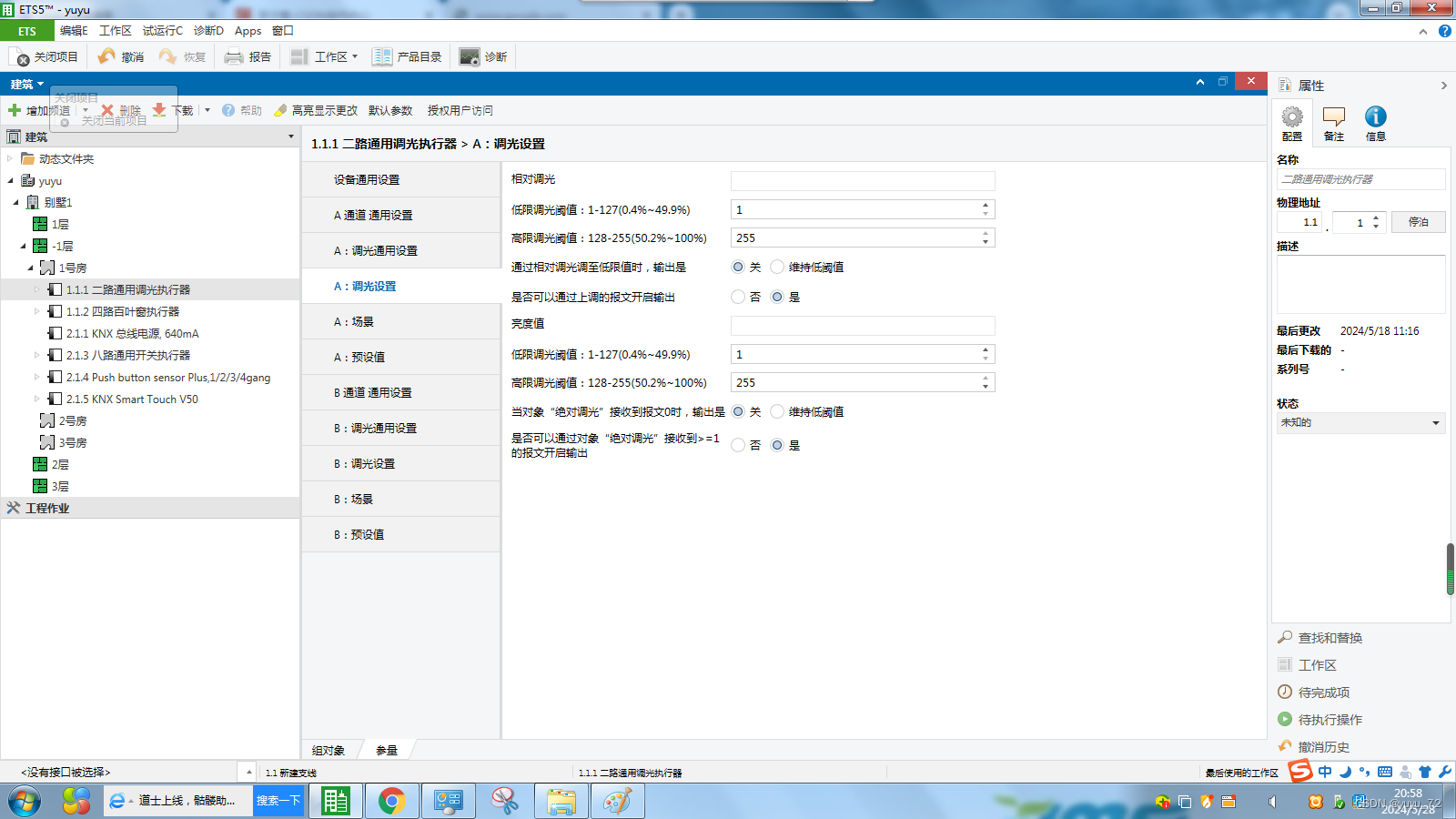

设置相应参数以达到控制灯的亮暗快慢等

二路调光

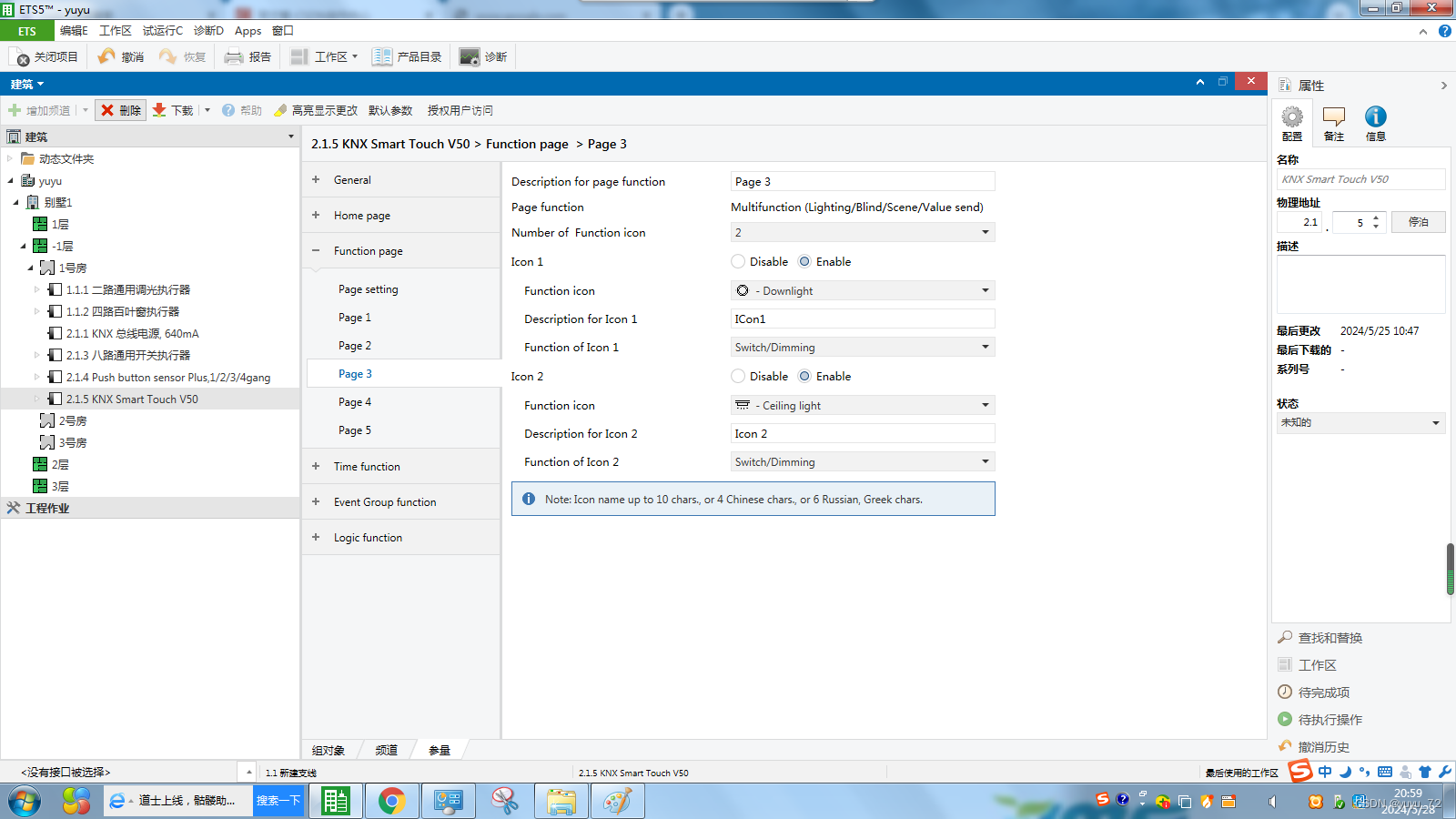

首先选择ＫＮＸ５０触摸屏模块》参数》通用设置

设置参量以达到能用触摸屏控制调节灯的亮暗

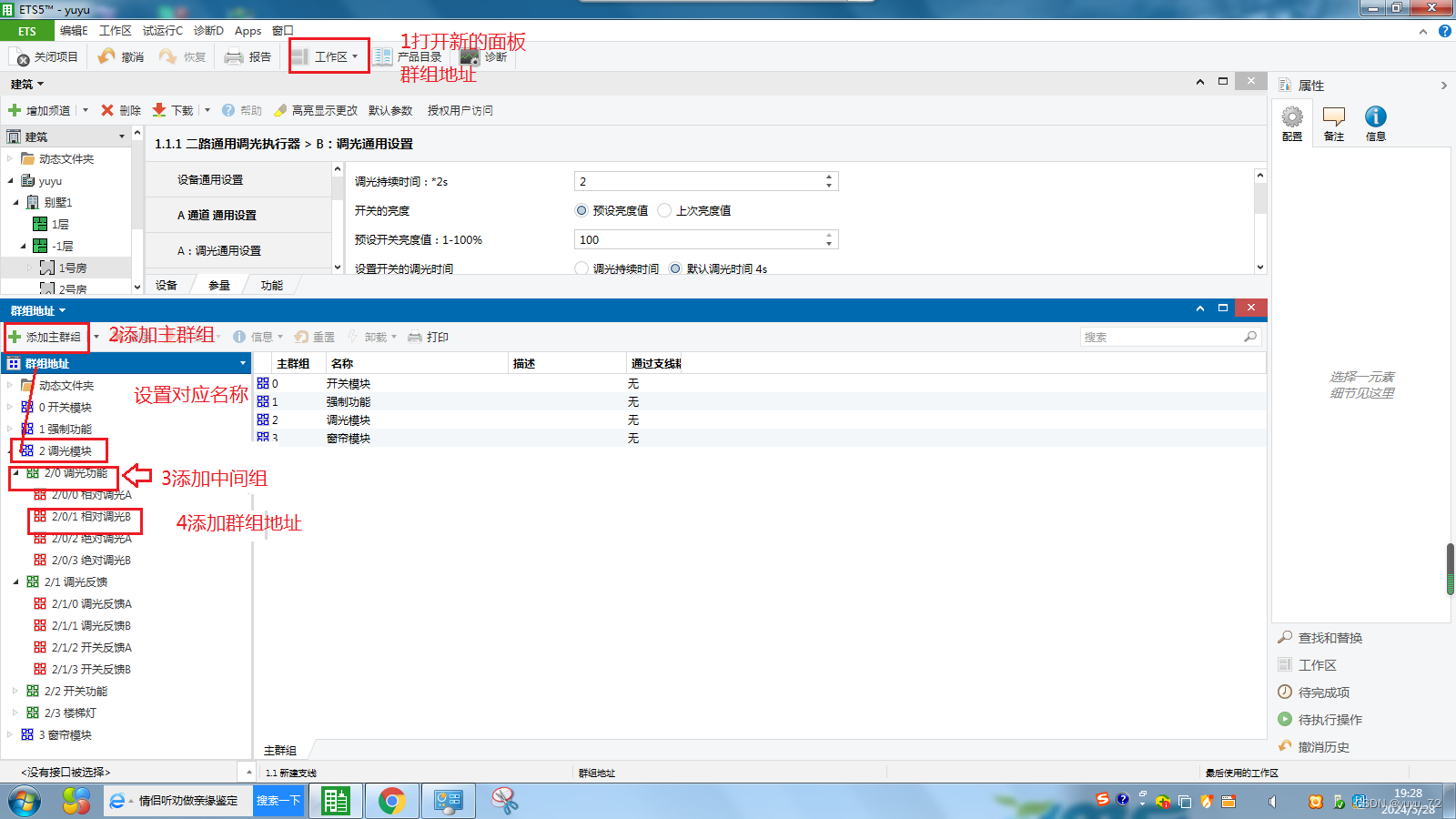

设置群组地址，添加群组

4建筑结构和扩朴结构的关系

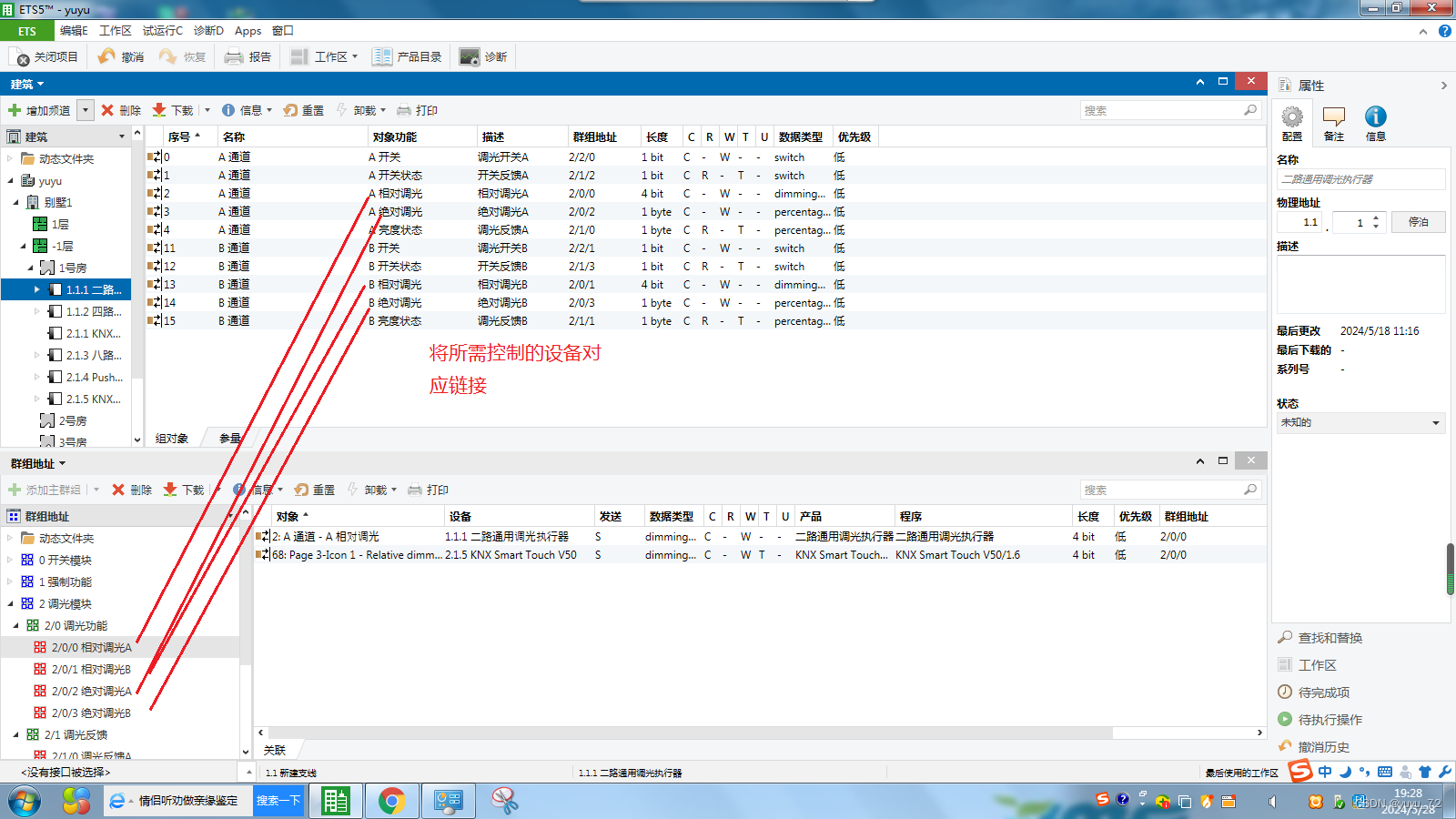

对应组地址拖动导入

5下载与应用

点击二路调光模块数据库下载，按自己所设置的编程按键。

６线上调试

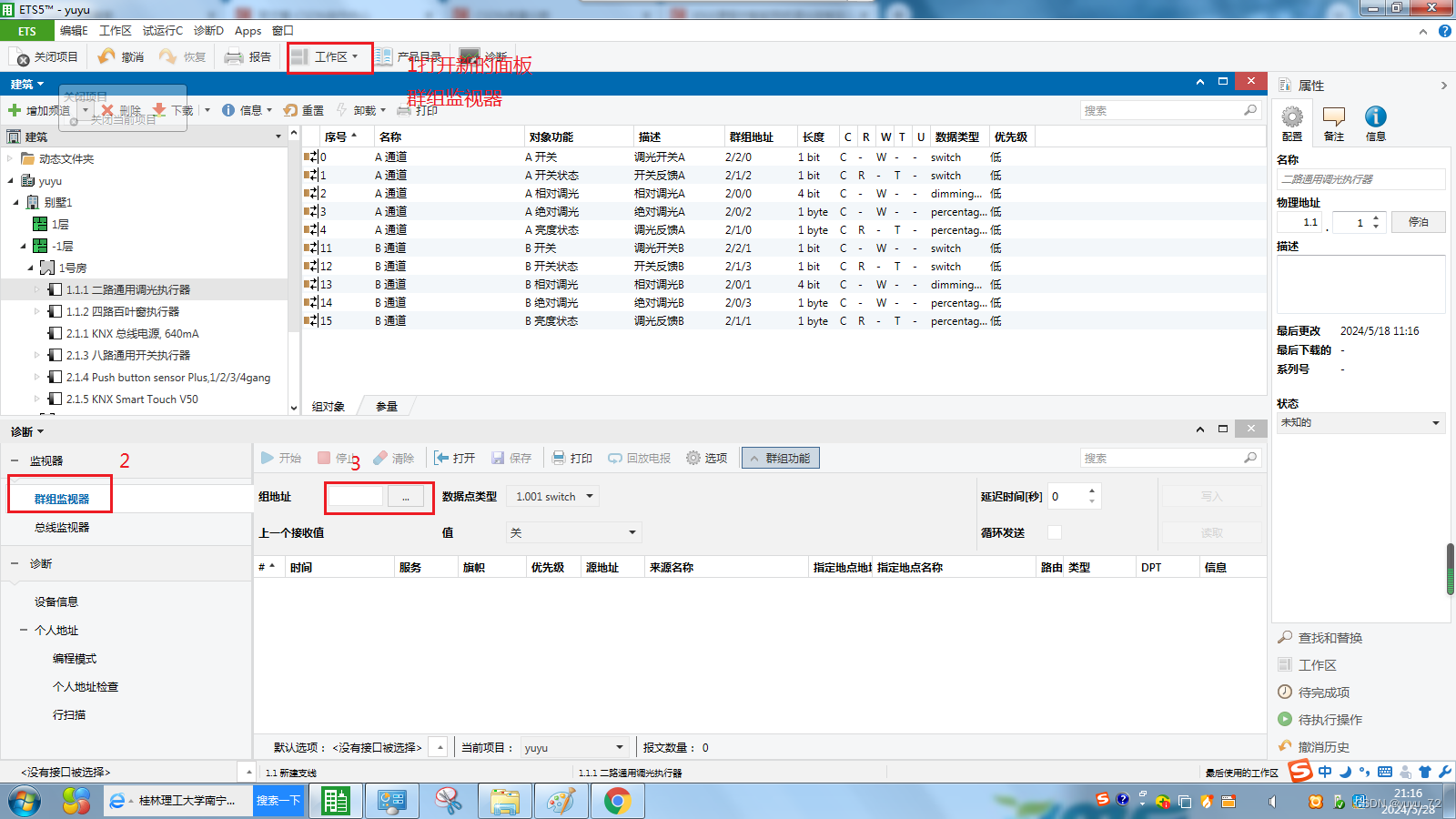

点击快捷键上的诊断，选择群组监控器》开始》选择组地址》开关》写入

测试设备功能看是否满足预设的目标

7关于智能家居

制作相关的智能家居对于未来是很有前景的，经济发展使得智能家居发展飞快

智能家居的优势主要包括提高生活品质、提升安全、节约能源、方便实用、增强家庭安全性、节能

环保、便捷控制、个性化体验等。具体来说：12

1. 提高生活品质：智能家居通过智能化的控制器实现对灯光、温度、音响等设备的远程控制，为人们营造出更加舒适、轻松、节能的生活氛围。

2. 提升安全：智能家居可以通过智能安防设备监控家中的多种安全参数，如室内温度、湿度、光线等，及时发现异常情况，提高家庭安全。

3. 节约能源：智能家居可以通过智能控制器自动控制室内温度、灯光等，降低能源消耗，提高家庭环保意识。

4. 方便实用：智能家居的控制器可以连接多个设备，如智能音响、智能灯光等，可以组合成一个综合控制系统，方便人们进行远程控制和管理，提高生活效率。

5. 增强家庭安全性：智能家居系统提供了实时监控和保护功能，提高了家庭的安全性。智能监控和报警系统可以实时感知家庭的安全状况，并在有异常情况发生时，通过警报系统发出提醒信号。

6. 节能环保：通过控制家居设备的使用，如照明、空调、窗帘等，来实现节能减排，从而减少对环境的污染并降低能源消耗。

7. 便捷控制：智能家居系统可以通过手机、平板电脑等智能设备进行远程控制，从而实现家居设备的遥控操作，为用户带来极大便利。

8. 个性化体验：智能家居系统可以体验一些普通家居设备所不能实现的功能，如语音控制、情景模式等，满足用户的个性化需求。

此外，智能家居还具有操作随意性高、智能设备相互联动、扩展功能多、稳定性强等特点，使得智能家居系统能够满足不同类型、不同档次、不同风格的住宅用户的需求。
