2023-2024年13届新华三决赛部分实验步骤分析

2023年13届新华三决赛部分实验步骤分析

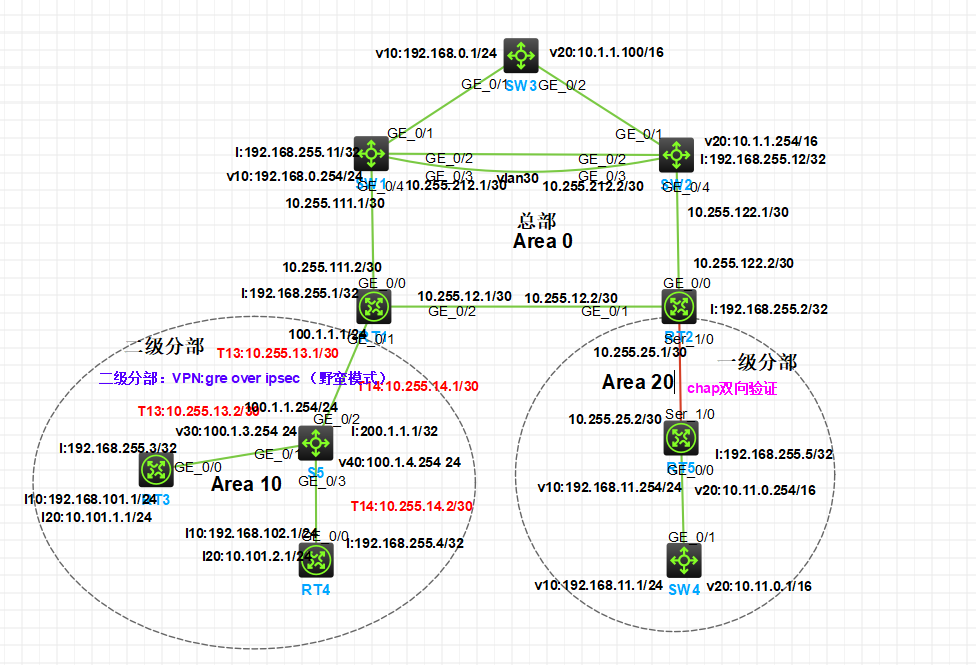

实验拓扑：

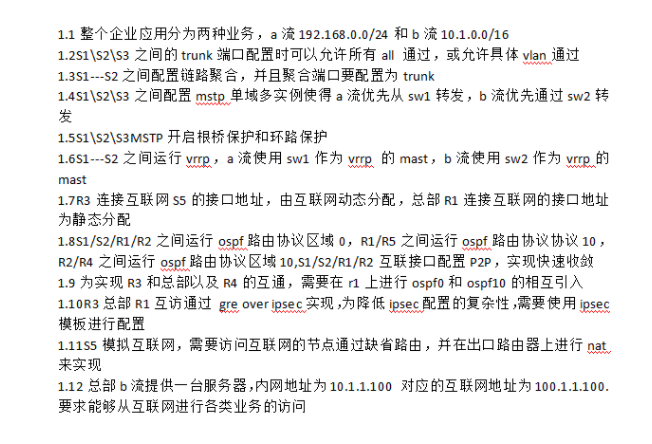

实验需求：

1.配置聚合链路组（S1 S2）

[SW1]int Bridge-Aggregation 10
[SW1-Bridge-Aggregation10]link-aggregation mode dynamic （同一厂商修改为动态）
[SW1]interface range g1/0/2 g1/0/3（进入接口）
[SW1-if-range]port link-aggregation group 10

2.配置vlan并放行（S1 S2 S3）

[SW3]int range g1/0/1 g1/0/2
[SW3-if-range]port link-type trunk
[SW3-if-range]port trunk permit vlan 10 20

[SW1]int g1/0/1
[SW1-GigabitEthernet1/0/1]port link-type trunk
[SW1-GigabitEthernet1/0/1]port trunk permit vlan 10 20
[SW1]interface Bridge-Aggregation 10
[SW1-Bridge-Aggregation10]port link-type trunk
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.
[SW1-Bridge-Aggregation10]port trunk permit vlan 10 20 30
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.

3.配置生成树并指定根桥（S1 S2 S3）

[SW1]stp region-configuration （进入）
[SW1-mst-region]region-name 123（域名一致）
[SW1-mst-region]revision-level 1（版本一致）
[SW1-mst-region]instance 1 vlan 10 （映射实例）
[SW1-mst-region]instance 2 vlan 20
[SW1-mst-region]active region-configuration （激活stp）
在S1和S2上配置主备根桥
[SW1]stp instance 1 root primary
[SW1]stp instance 2 root secondary
[SW1]display stp brief（进行查看）

4.开启根桥保护(防止S3抢占)和环路保护

原因：由于S1,S2已经配置主备根桥，则主要防止S3抢占

根桥保护:（在去往S3的接口上配置）
[SW1]int g1/0/1
[SW1-GigabitEthernet1/0/1]stp root-protection
[SW2]int g1/0/1
[SW2-GigabitEthernet1/0/1]stp root-protection
环路保护:原则上同一个接口在同一段时间下只能配置一个保护机制（即S1,S2去往S3的出方向不能配置环路保护）
[SW1]int Bridge-Aggregation 10
[SW1-Bridge-Aggregation10]stp loop-protection
[SW2]int Bridge-Aggregation 10
[SW2-Bridge-Aggregation10]stp loop-protection
[SW3]int range g1/0/1 g1/0/2
[SW3-if-range]stp loop-protection

5.配置vrrp（在三层进行配置）

注：若配置设备在二层，则自定义真实IP地址，不能冲突

[SW1]int vlan 10
[SW1-Vlan-interface10]ip add 192.168.0.252 24
[SW1-Vlan-interface10]int vlan 20
[SW1-Vlan-interface20]ip add 10.1.1.252 24
[SW2]int vlan 10
[SW2-Vlan-interface10]ip add 192.168.0.253 24
[SW2-Vlan-interface10]int vlan 20
[SW2-Vlan-interface20]ip add 10.1.1.253 24
让vlan10的业务优先从左边通过
[SW1]int vlan 10
[SW1-Vlan-interface10]vrrp vrid 10 virtual-ip 192.168.0.254
[SW1-Vlan-interface10]vrrp vrid 10 priority 120
[SW1]int vlan 20
[SW1-Vlan-interface20]vrrp vrid 20 virtual-ip 10.1.1.254
（虚拟IP不加掩码）
让vlan20的业务优先从右边通过
[SW2]int vlan 10
[SW2-Vlan-interface10]vrrp vrid 10 virtual-ip 192.168.0.254
[SW2-Vlan-interface10]int vlan 20
[SW2-Vlan-interface20]vrrp vrid 20 virtual-ip 10.1.1.254
[SW2-Vlan-interface20]vrrp vrid 20 priority 120
[SW1]dis vrrp(进行查看 默认优先值为100)

6.配置R3连接到S5的动态分配（DHCP）

[SW5]dhcp enable（开启dhcp服务）
[SW5]dhcp server ip-pool 1（配置地址池）
[SW5-dhcp-pool-1]network 100.1.3.0 24（分配网段IP地址）
[SW5-dhcp-pool-1]gateway-list 100.1.3.254（告知网关）
[SW5-dhcp-pool-1]dns-list 8.8.8.8（转网页访问）
告知地址分配来源后自动刷新：
[RT3]int g0/0
[RT3-GigabitEthernet0/0]ip address dhcp-alloc
[RT3]dis ip int brief （进行查看）

7.运行OSPF协议（保证有路由）

[SW1]ospf 1 router-id 192.168.255.11
[SW1-ospf-1]area 0
[SW1-ospf-1-area-0.0.0.0]network 192.168.255.11 0.0.0.0
[SW1-ospf-1-area-0.0.0.0]network 10.255.111.0 0.0.0.3
[SW1-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.255.212.0 0.0.0.3

[SW2]ospf 1 router-id 192.168.255.12
[SW2-ospf-1]area 0
[SW2-ospf-1-area-0.0.0.0]network 192.168.255.12 0.0.0.0
[SW2-ospf-1-area-0.0.0.0]network 10.255.122.0 0.0.0.3
[SW2-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.255.212.0 0.0.0.3

[RT1]ospf 1 router-id 192.168.255.1
[RT1-ospf-1-area-0.0.0.0]network 192.168.255.1 0.0.0.0
[RT1-ospf-1-area-0.0.0.0]network 10.255.111.0 0.0.0.3
[RT1-ospf-1-area-0.0.0.0]network 10.255.12.0 0.0.0.3
[RT1-ospf-1]area 10
[RT1-ospf-1-area-0.0.0.10]network 100.1.1.0 0.0.0.255

[RT2]ospf 1 router-id 192.168.255.2
[RT2-ospf-1]area 0
[RT2-ospf-1-area-0.0.0.0]network 192.168.255.2 0.0.0.0
[RT2-ospf-1-area-0.0.0.0]network 10.255.122.0 0.0.0.3
[RT2-ospf-1-area-0.0.0.0]network 10.255.12.0 0.0.0.3
[RT2-ospf-1]area 20
[RT2-ospf-1-area-0.0.0.20]network 192.168.255.0 0.0.0.0
