人民医院的基本情况
-

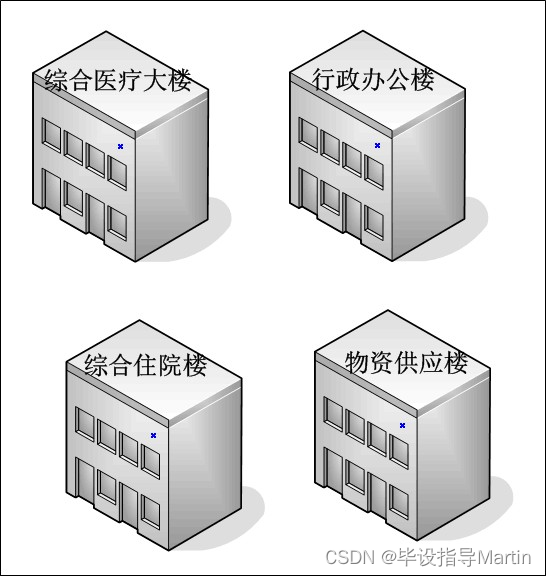

人民医院是一家位于德州市的中型医院，现拥有员工共 150余人。现拥有床位 500余张，科室齐全。该院在本地区具有较大优势，本院的强势学科和技术项目主要有： 发热门诊、眼科、耳鼻喉科、中医科。 根据医院发展方向及正常发展需要，人民医院现有门诊医疗大楼、行政办公楼、住院病房楼及后勤物资供应楼，建筑楼群布局如图 1 所示
同时大楼内的网络与医院的网络连通。行政办公楼一幢，楼高 6 层，每层有办公室 16 间。每个办公室均配置有电脑 若干（1-3） 台。综合住院楼一幢，楼高 12 层，每层有一个值班室，每个值班室配置电脑1-4台，并与医院的网络连接。
要建设一个高效、通畅、安全的现代化医院网络体系，需要对医院网络发展、性能、应用等方面做出以下需求分析，人民医院网络的具体需求分析如下。
-
-
人民医院网络的需求分析
-
要建设一个高效、通畅、安全的现代化医院网络体系，需要对医院网络发展、性能、应用等方面做出以下需求分析，人民医院网络的具体需求分析如下。
-
-
-
应用需求
-
-
为满足现医院网络的需求，人民医院网络的应用需求主要有以下几点
1.畅游 Internet
人民医院需采用 Internet 代理服务，实现医院中所有站点能通过 PC 访问Internet，且患者可以通过网络进入人民医院网站，对医院各病房功能进行网上查阅、选择并预订。于医院办公区而言，对其网络要求如下：
2.高效、便捷的 OA 办公系统
人民医院应该采用 OA 办公系统，实现全医院工作人员无纸化办公，以便对医院进行有效地管理。人民医院采用 OA 办公系统可实现以下功能：
3.建立信息发布的平台。
在医院内部可建立一个有效的信息发布和交流的场所，如医院员工可以通过 前台实现发布和查看公告、收发公文信息，使员工能及时了解到医院的信息动态。
4.工作流程的自动化
医院管理员可通过网络后台对各部门及员工工作信息进行查看、修改、管理等，无需通过递交纸质稿来汇报工作，不仅大大减少了员工的办公程序及时间， 加快同时还实现了绿色办公，节省了纸张、笔等消耗性办公用品，通过网络的信息共享功能最大效率的协调各部门之间的工作、沟通交流，减少了工作中的复杂环节、流程，极大的提高了医院员工工作效率和各部门之间的沟通交流能力。
-
-
-
性能需求
-
-
基本的网络技术作为网络的核心之一，根据人民医院的需求情况，采用三层网络体系结构即核心层、汇聚层、接入层进行设计。
它应当满足以下几个要求：
1.高宽带
如今的医院网络已经发展成为一个多业务承载平台，数据流量将大大增加， 之前的网络速率已经不能满足当前人民医院的用网需求。
2.高可靠
医院的主干网络要求安全可靠，需对核心交换机与汇聚层交换机进行双备份， 以实现冗余备份功能和链路容错功能，高速可靠的为医院传输数据。
3.高效率
由于人民医院网络系统较为庞大，其网络配置的工作量也较大，为合理利用医院资源，满足医院高效的工作要求。
-
-
-
安全需求
-
-
人民医院网络的业务需求主要如下：
实现网上挂号、划价、收费、取药、交流讨论，对这些业务流程进行人性化的设计，使之更简洁和快速，让患者能迅速的就医;患者以及其他客户可以通过网页了解人民医院，方便人民医院内部人员的及时沟通。
-
-
-
管理需求
-
-
人民医院网络的业务需求主要如下：
实现网上挂号、划价、收费、取药、交流讨论，对这些业务流程进行人性化的设计，使之更简洁和快速，让患者能迅速的就医;患者以及其他客户可以通过网页了解人民医院，方便人民医院内部人员的及时沟通。
-
人们医院的总体的网络规划
-
-
人民医院网络系统的设计原则
-
人民医院网络系统的设计原则有如下几点：
-
-
-
可扩展性
-
-
网络总体规划是指在一定区域内，根据该区域内网络的现状、需求等条件， 对网络的建设、使用、安全维护上所做的总体安排和布局。
人民医院实现网络总体规划不仅有利于确定医院网络的规模、发展方向及目标，使医院资源得到合理利用，还有利于协调医院网络空间建设等方面的综合布局和全面安排。
-
-
-
可靠性和安全性
-
-
安全性:通过 VPN 网络、内外网隔离、加密、防火墙等技术。
-
-
-
标准开放性
-
-
支持国际上通用标准的网络协议、国际标准的大型的动态路由协议等开放协议，有利于保证与其它网络(如资源数据库、金融网络)之间平滑连接互通，以及将来网络的扩展。
-
-
人民医院网络拓扑结构设计
-
网络拓扑结构图是指用传输媒体互连各种设备的物理格局，就是用什么办法把网络中的计算机等设备连接起来。

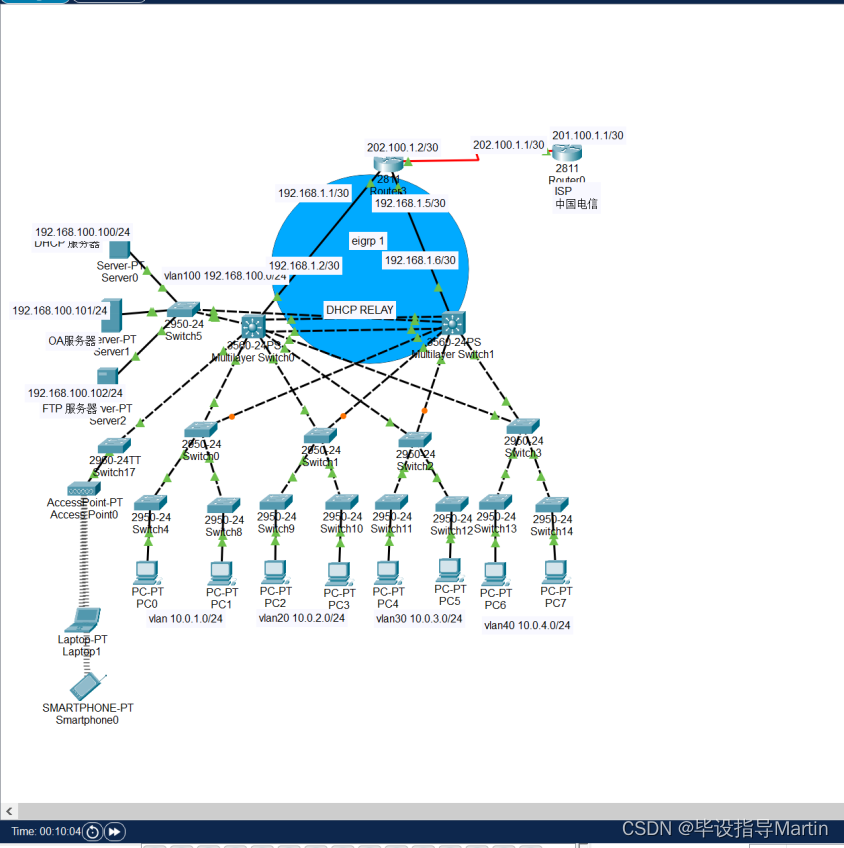

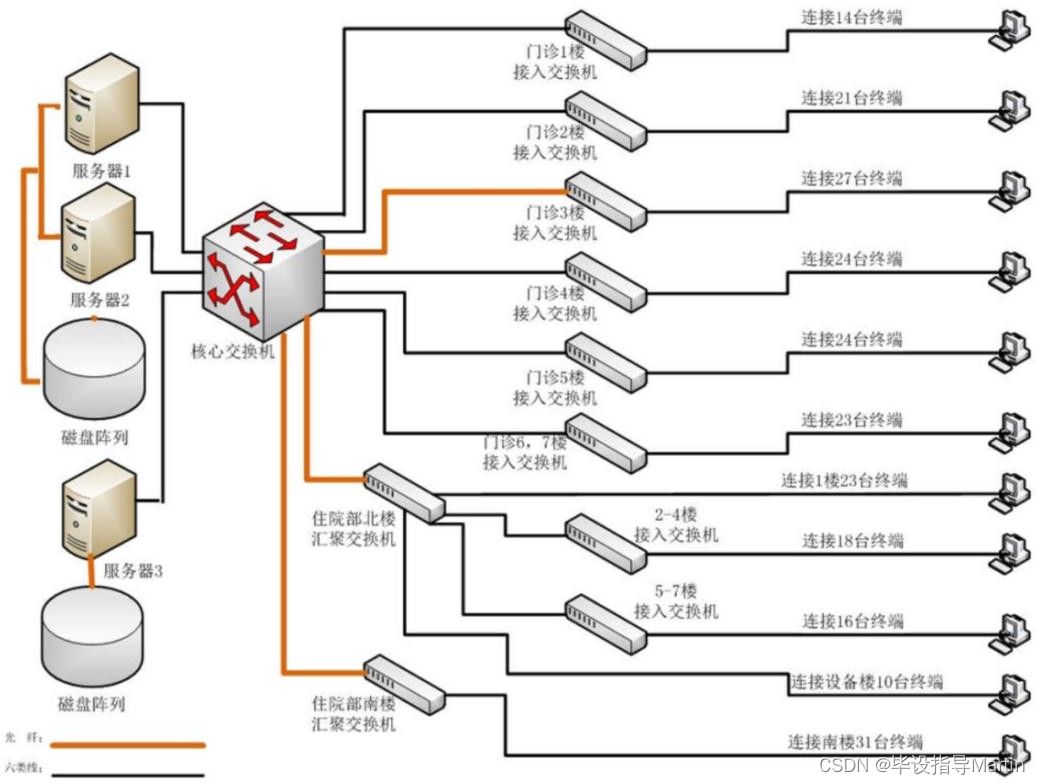

本方案根据人民医院的现实情况及需求分析，对人民医院网络综合规划制定仿真拓扑图，采用三层网络体系结构即核心层、汇聚层、接入层进行设计，如图 2 、图 3 所示
-
-
-
汇聚层交换机配置
-
-

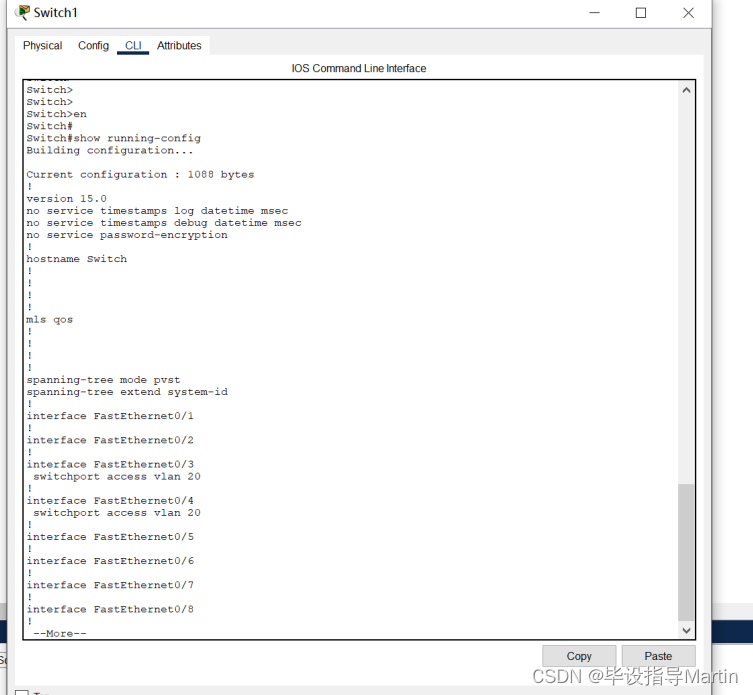

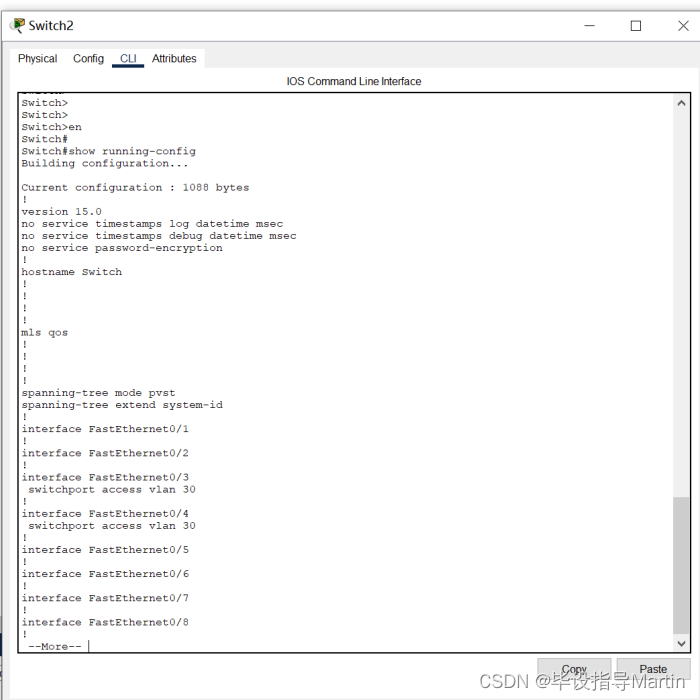

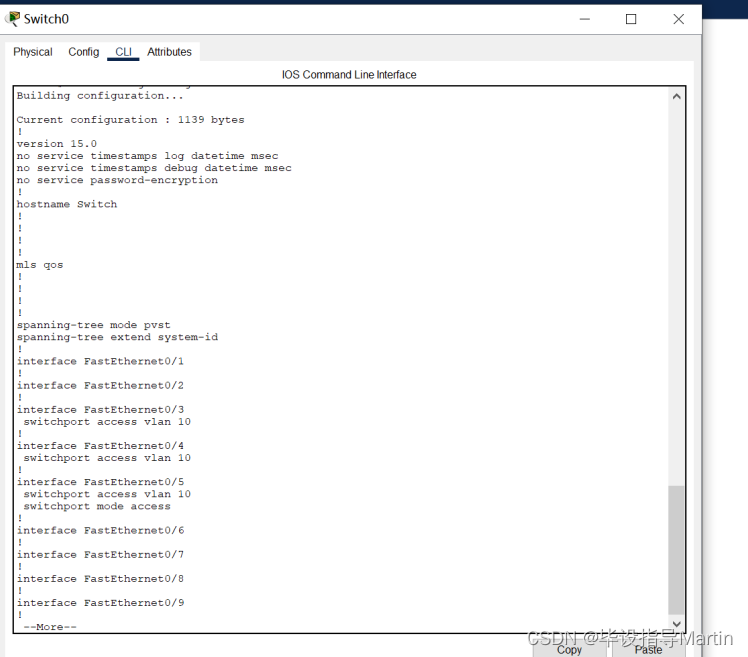

汇聚层交换机作为“承上启下”的网络设备，连接核心层设备和接入层设备。由于汇聚层交换机是多台设备的的接入点所以汇聚层交换机相比于接入层交换机相比汇聚层交换机需要更高的性能和更高的带宽。在小型局域网组网案例中可根据实际网络需求省略汇聚层交换机，由于本案例为医院网络需要处理规模庞大的数据所以本方案中保留汇聚层交换机作为核心层设备和接入层设备的连接。在本次方案使用的汇聚层交换机为思科 WS-C3750-24TS-S 交换机，其配置如图6、图7、图8所示。
-
-
-
接入层交换机的选择
-
-
人民医院要求各部门、楼层之间要实现高速通信，以满足医院工作人员与患者的用网需求。本方案中选用思科 SG200-50 作为接入层交换机，它是一个全新的、固定配置的独立设备，不仅可以提供桌面快速以太网连接，为网络提供 LAN 服务，实现网络的高速运转，而且还符合人民医院对接入层交换机的用网需求。本方案中所用到的思科 SG200-50 交换机的具体参数如表 3 所示。
表 3 接入层交换机思科SG200-50 参数表
| 产品类型 | 千兆以太网交换机 | 设备图片 |
| 应用层级 | 二层 |
|
| 传输速率 | 10/100/1000Mbps | |
| 交换方式 | 存储-转发 | |
| 包转发率 | 71.42Mbps | |
| 背板带宽 | 96Gbps | |
| 需求数量 | 4 台 |
-
-
-
汇聚层交换机的选择
-
-
人民医院的主干网络要求安全可靠，需对汇聚层交换机进行双备份，以实现冗余和链路容错功能。本方案中选用思科 WS-C3750-24TS-S 交换机，其可以实现高达 132Gbps 背板带宽，采用三层的应用层级，24 个以太网 10/100/1000Mpps 端口，功能非常丰富，满足人民医院对汇聚层交换机的选择。思科 WS-C3750-24TS-S 交换机的具体参数如表 4 所示。
表 4 汇聚层交换机思科 WS-C3750-24TS-S 参数表
| 产品类型 | 企业级交换机 | 设备图片 |
| 应用层级 | 三层 |
|
| 传输速率 | 10/100/1000Mbps | |
| 交换方式 | 存储-转发 | |
| 包转发率 | 90Mbps | |
| 背板带宽 | 132Gbps | |
| 需求数量 | 3 台 |
-
-
-
核心层交换机的选择
-
-
本方案中选用思科 WS-C3750X-48T-L 交换机，思科 WS-C3750X-48T-L 是一款千兆以太网交换机，功能全面，接口丰富且可靠性和传输速度方面性能较高，这符合人民医院对核心层交换机的应用需求。思科 WS-C3750X-48T-L 交换机的具体参数如表 5 所示。
表 5 核心层交换机思科 WS-C3750X-48T-L 参数表
| 产品类型 | 千兆以太网交换机 | 设备图片 |
| 传输速率 | 10/100/1000Mbps |
|
| 应用层级 | 三层 | |
| 交换方式 | 存储-转发 | |
| 背板带宽 | 160Gbps | |
| 包转发率 | 101.2Mbps | |
| 传输模式 | 支持双全工 | |
| 需求数量 | 2 台 |
-
-
-
路由器的选择
-
-
人民医院需采用动态路由协议，来实现路由表的实时动态更新，以便对网络数据进行有效管理。本方案选用思科 2851-SEC/K9 路由器，思科 2851-SEC/K9 是一个全新的集成多业务路由器，它的自我防御系统使网络实现路由和安全策略的同步，这不仅可以降低医院的运营成本，还可以提高整个医院网络的安全水平。思科 2851-SEC/K9 路由器的具体参数如表 6 所示
表 6 路由器思科 2851-SEC/K9 参数表
| 路由器类型 | 多业务路由器 | 设备图片 |
| 网络标准 | IEEE802.3X |
|
| 传输速率 | 10/100/1000Mbps | |
| 端口结构 | 模块化 | |
| 防火墙 | 内置防火墙 | |
| VPN 支持 | 支持 | |
| QOS 支持 | 支持 | |
| 需求数量 | 1 台 |
-
-
-
防火墙的选择.
-
-
人民医院选择思科 ASA5505-UL-BUN-K9 防火墙既可以提供强有力的安全保护，又可以降低医院的运营成本。思科 ASA5505-UL-BUN-K9 防火墙的具体参数如表 7 所示。
表 7 防火墙思科 ASA5505-UL-BUN-K9 参数表
| 并发连接数 | 2500 | 设备图片 |
| 安全过滤带宽 | 100Mbps |
|
| 网络吞吐量 | 150Mbps | |
| 网络端口 | 8 个快速以太网端口 | |
| VPN 支持 | 支持 | |
| 需求数量 | 1 台 |
