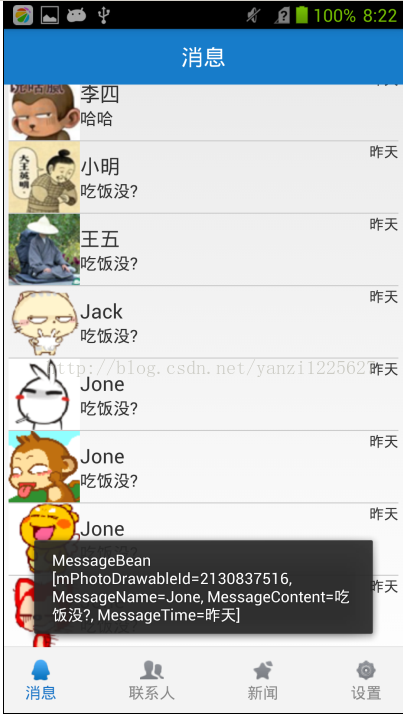

Android应用经典主界面框架之一:仿QQ (使用Fragment, 附源码)

备注：代码已传至https://github.com/yanzi1225627/FragmentProject_QQ 欢迎fork，现在来审视这份代码，很多地方写的不太好,欢迎大家指正。有时间我会继续完善。2015-11-1.

最近反复研究日常经典必用的几个Android app，从主界面带来的交互方式入手进行分析，我将其大致分为三类。今天记录第一种方式，即主界面下面有几个tab页，最上端是标题栏，tab页和tab页之间不是通过滑动切换的，而是通过点击切换tab页。早期这种架构一直是使用tabhost+activitygroup来使用，随着fragment的出现及google官方也大力推荐使用fragment，后者大有代替前者之势。本文也使用fragment进行搭建，标题中的“经典”指这种交互经典，非本文的代码框架结构，欢迎大家提出指出不足，帮助完善。文中的fragment部分参考了郭神的博文(链接1 链接2 链接3)，代码也是在郭神代码基础上加入了自己对框架的理解。

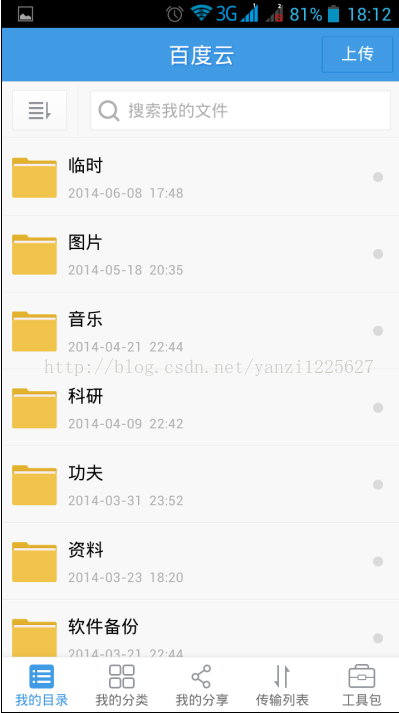

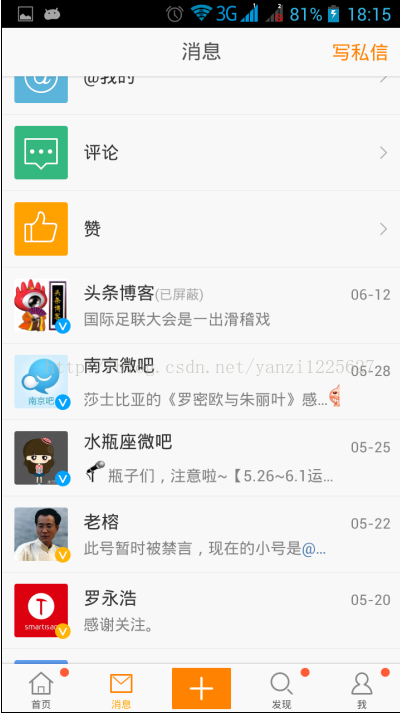

再次重申下这种主界面交互的特点:1,多个tab，不能滑动切换只能点击切换；2，上有标题栏。这种模式也是目前app中使用最多的。如qq、百度云盘、招商银行、微博、支付宝。几个月前支付宝还是能滑动切换的，后来取消了。视图如下:





下面本文从底部控制栏、顶部控制栏及中间的内容显示载体fragment三部分叙述。

一、底部控制栏

底部控制栏里每个控件都不是单一基础控件，上面是图片、下面是文字，右上角是红点，当有更新时红点显示，否则隐藏。另外像qq的右上角还能显示未读消息的个数，我的参考链接里是通过大量的layout一点一点搭出来的，这样的好处是方便控制比较直观，另外是可以利用Linearlayout里的layout_weight这个属性，让底部的这些item均匀分布，缺点是代码上有很多重复，维护起来不方便。既然是整理app的通用模板框架，因此我将每个item视为一个对象，然后将其放在底部就ok了。本代码里只封装了上面是图片下面是文字，右上角的红点么有封装进来。

ImageText.Java就作了这样一件事:

[java]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;">package org.yanzi.ui;
2.
3. import org.yanzi.constant.Constant;
4.
5. import android.content.Context;
6. import android.graphics.Color;
7. import android.util.AttributeSet;
8. import android.view.LayoutInflater;
9. import android.view.MotionEvent;
10. import android.view.View;
11. import android.view.ViewGroup;
12. import android.widget.ImageView;
13. import android.widget.LinearLayout;
14. import android.widget.TextView;
15.
16. import com.example.fragmentproject.R;
17.
18.
19. public class ImageText extends LinearLayout{
20.     private Context mContext = null;
21.     private ImageView mImageView = null;
22.     private TextView mTextView = null;
23.     private final static int DEFAULT_IMAGE_WIDTH = 64;
24.     private final static int DEFAULT_IMAGE_HEIGHT = 64;
25.     private int CHECKED_COLOR = Color.rgb(29, 118, 199); //选中蓝色
26.     private int UNCHECKED_COLOR = Color.GRAY;   //自然灰色
27.     public ImageText(Context context) {
28.         super(context);
29.         // TODO Auto-generated constructor stub
30.         mContext = context;
31.     }
32.
33.     public ImageText(Context context, AttributeSet attrs) {
34.         super(context, attrs);
35.         // TODO Auto-generated constructor stub
36.         mContext = context;
37.         LayoutInflater inflater = (LayoutInflater) mContext.getSystemService(Context.LAYOUT_INFLATER_SERVICE);
38.         View parentView = inflater.inflate(R.layout.image_text_layout, this, true);
39.         mImageView = (ImageView)findViewById(R.id.image_iamge_text);
40.         mTextView = (TextView)findViewById(R.id.text_iamge_text);
41.     }
42.     public void setImage(int id){
43.         if(mImageView != null){
44.             mImageView.setImageResource(id);
45.             setImageSize(DEFAULT_IMAGE_WIDTH, DEFAULT_IMAGE_HEIGHT);
46.         }
47.     }
48.
49.     public void setText(String s){
50.         if(mTextView != null){
51.             mTextView.setText(s);
52.             mTextView.setTextColor(UNCHECKED_COLOR);
53.         }
54.     }
55.
56.     @Override
57.     public boolean onInterceptTouchEvent(MotionEvent ev) {
58.         // TODO Auto-generated method stub
59.         return true;
60.     }
61.     private void setImageSize(int w, int h){
62.         if(mImageView != null){
63.             ViewGroup.LayoutParams params = mImageView.getLayoutParams();
64.             params.width = w;
65.             params.height = h;
66.             mImageView.setLayoutParams(params);
67.         }
68.     }
69.     public void setChecked(int itemID){
70.         if(mTextView != null){
71.             mTextView.setTextColor(CHECKED_COLOR);
72.         }
73.         int checkDrawableId = -1;
74.         switch (itemID){
75.         case Constant.BTN_FLAG_MESSAGE:
76.             checkDrawableId = R.drawable.message_selected;
77.             break;
78.         case Constant.BTN_FLAG_CONTACTS:
79.             checkDrawableId = R.drawable.contacts_selected;
80.             break;
81.         case Constant.BTN_FLAG_NEWS:
82.             checkDrawableId = R.drawable.news_selected;
83.             break;
84.         case Constant.BTN_FLAG_SETTING:
85.             checkDrawableId = R.drawable.setting_selected;
86.             break;
87.         default:break;
88.         }
89.         if(mImageView != null){
90.             mImageView.setImageResource(checkDrawableId);
91.         }
92.     }
93.
94.
95.
96.
97.
98. }
99. </span>

对应的布局:

[html]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;"><?xml version="1.0" encoding="utf-8"?>
2. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
3.     android:layout_width="match_parent"
4.     android:layout_height="match_parent"
5.     android:orientation="vertical" >
6.
7.     <ImageView
8.         android:id="@+id/image_iamge_text"
9.         android:layout_width="wrap_content"
10.         android:layout_height="wrap_content"
11.         android:layout_gravity="center_horizontal" />
12.
13.     <TextView
14.         android:id="@+id/text_iamge_text"
15.         android:layout_width="wrap_content"
16.         android:layout_height="wrap_content"
17.         android:layout_gravity="center_horizontal" />
18.
19. </LinearLayout></span>

代码里用到了Constant.java，这里面放的都是常量：

[java]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;">package org.yanzi.constant;
2.
3. public class Constant {
4.     //Btn的标识
5.     public static final int BTN_FLAG_MESSAGE = 0x01;
6.     public static final int BTN_FLAG_CONTACTS = 0x01 << 1;
7.     public static final int BTN_FLAG_NEWS = 0x01 << 2;
8.     public static final int BTN_FLAG_SETTING = 0x01 << 3;
9.
10.     //Fragment的标识
11.     public static final String FRAGMENT_FLAG_MESSAGE = "消息";
12.     public static final String FRAGMENT_FLAG_CONTACTS = "联系人";
13.     public static final String FRAGMENT_FLAG_NEWS = "新闻";
14.     public static final String FRAGMENT_FLAG_SETTING = "设置";
15.     public static final String FRAGMENT_FLAG_SIMPLE = "simple";
16.
17.
18. }
19. </span>

第一排是复合Button的标识，下面的string类型的是将来创建fragment的标识。

完成了ImageText之后，下面就是将4个这样的控件放到一个布局里。为了控制方便，我们将底部栏抽象为一个对象BottomControlPanel.java，这样在维护底部栏相关内容时直接找他就行了。BottomControlPanel继承自RelativeLayout，先来看它的布局:

bottom_panel_layout.xml

[html]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;"><?xml version="1.0" encoding="utf-8"?>
2. <org.yanzi.ui.BottomControlPanel xmlns:android="http://schemas.android.com/apk/res/android"
3.     android:layout_width="match_parent"
4.     android:layout_height="60dp"
5.     android:layout_alignParentBottom="true"
6.     android:gravity="center_vertical"
7.     android:paddingLeft="20dp"
8.     android:paddingRight="20dp" >
9.
10.     <org.yanzi.ui.ImageText
11.         android:id="@+id/btn_message"
12.         android:layout_width="wrap_content"
13.         android:layout_height="wrap_content"
14.         android:layout_alignParentLeft="true" />
15.
16.     <org.yanzi.ui.ImageText
17.         android:id="@+id/btn_contacts"
18.         android:layout_width="wrap_content"
19.         android:layout_height="wrap_content"
20.         android:layout_toRightOf="@id/btn_message" />
21.
22.     <org.yanzi.ui.ImageText
23.         android:id="@+id/btn_news"
24.         android:layout_width="wrap_content"
25.         android:layout_height="wrap_content"
26.         android:layout_toRightOf="@id/btn_contacts" />
27.
28.     <org.yanzi.ui.ImageText
29.         android:id="@+id/btn_setting"
30.         android:layout_width="wrap_content"
31.         android:layout_height="wrap_content"
32.         android:layout_alignParentRight="true" />
33.
34. </org.yanzi.ui.BottomControlPanel></span>

对应的java文件:

BottomControlPanel.java

[java]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;">package org.yanzi.ui;
2.
3. import java.util.ArrayList;
4. import java.util.List;
5.
6. import org.yanzi.constant.Constant;
7.
8. import android.content.Context;
9. import android.graphics.Color;
10. import android.util.AttributeSet;
11. import android.util.Log;
12. import android.view.View;
13. import android.widget.RelativeLayout;
14.
15. import com.example.fragmentproject.R;
16.
17. public class BottomControlPanel extends RelativeLayout implements View.OnClickListener {
18.     private Context mContext;
19.     private ImageText mMsgBtn = null;
20.     private ImageText mContactsBtn = null;
21.     private ImageText mNewsBtn = null;
22.     private ImageText mSettingBtn = null;
23.     private int DEFALUT_BACKGROUND_COLOR = Color.rgb(243, 243, 243); //Color.rgb(192, 192, 192)
24.     private BottomPanelCallback mBottomCallback = null;
25.     private List<ImageText> viewList = new ArrayList<ImageText>();
26.
27.     public interface BottomPanelCallback{
28.         public void onBottomPanelClick(int itemId);
29.     }
30.     public BottomControlPanel(Context context, AttributeSet attrs) {
31.         super(context, attrs);
32.         // TODO Auto-generated constructor stub
33.     }
34.     @Override
35.     protected void onFinishInflate() {
36.         // TODO Auto-generated method stub
37.         mMsgBtn = (ImageText)findViewById(R.id.btn_message);
38.         mContactsBtn = (ImageText)findViewById(R.id.btn_contacts);
39.         mNewsBtn = (ImageText)findViewById(R.id.btn_news);
40.         mSettingBtn = (ImageText)findViewById(R.id.btn_setting);
41.         setBackgroundColor(DEFALUT_BACKGROUND_COLOR);
42.         viewList.add(mMsgBtn);
43.         viewList.add(mContactsBtn);
44.         viewList.add(mNewsBtn);
45.         viewList.add(mSettingBtn);
46.
47.     }
48.     public void initBottomPanel(){
49.         if(mMsgBtn != null){
50.             mMsgBtn.setImage(R.drawable.message_unselected);
51.             mMsgBtn.setText("消息");
52.         }
53.         if(mContactsBtn != null){
54.             mContactsBtn.setImage(R.drawable.contacts_unselected);
55.             mContactsBtn.setText("联系人");
56.         }
57.         if(mNewsBtn != null){
58.             mNewsBtn.setImage(R.drawable.news_unselected);
59.             mNewsBtn.setText("新闻");
60.         }
61.         if(mSettingBtn != null){
62.             mSettingBtn.setImage(R.drawable.setting_unselected);
63.             mSettingBtn.setText("设置");
64.         }
65.         setBtnListener();
66.
67.     }
68.     private void setBtnListener(){
69.         int num = this.getChildCount();
70.         for(int i = 0; i < num; i++){
71.             View v = getChildAt(i);
72.             if(v != null){
73.                 v.setOnClickListener(this);
74.             }
75.         }
76.     }
77.     public void setBottomCallback(BottomPanelCallback bottomCallback){
78.         mBottomCallback = bottomCallback;
79.     }
80.     @Override
81.     public void onClick(View v) {
82.         // TODO Auto-generated method stub
83.         initBottomPanel();
84.         int index = -1;
85.         switch(v.getId()){
86.         case R.id.btn_message:
87.             index = Constant.BTN_FLAG_MESSAGE;
88.             mMsgBtn.setChecked(Constant.BTN_FLAG_MESSAGE);
89.             break;
90.         case R.id.btn_contacts:
91.             index = Constant.BTN_FLAG_CONTACTS;
92.             mContactsBtn.setChecked(Constant.BTN_FLAG_CONTACTS);
93.             break;
94.         case R.id.btn_news:
95.             index = Constant.BTN_FLAG_NEWS;
96.             mNewsBtn.setChecked(Constant.BTN_FLAG_NEWS);
97.             break;
98.         case R.id.btn_setting:
99.             index = Constant.BTN_FLAG_SETTING;
100.             mSettingBtn.setChecked(Constant.BTN_FLAG_SETTING);
101.             break;
102.         default:break;
103.         }
104.         if(mBottomCallback != null){
105.             mBottomCallback.onBottomPanelClick(index);
106.         }
107.     }
108.     public void defaultBtnChecked(){
109.         if(mMsgBtn != null){
110.             mMsgBtn.setChecked(Constant.BTN_FLAG_MESSAGE);
111.         }
112.     }
113.     @Override
114.     protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
115.         // TODO Auto-generated method stub
116.         super.onLayout(changed, left, top, right, bottom);
117.         layoutItems(left, top, right, bottom);
118.     }
119.     /**最左边和最右边的view由母布局的padding进行控制位置。这里需对第2、3个view的位置重新设置
120.      * @param left
121.      * @param top
122.      * @param right
123.      * @param bottom
124.      */
125.     private void layoutItems(int left, int top, int right, int bottom){
126.         int n = getChildCount();
127.         if(n == 0){
128.             return;
129.         }
130.         int paddingLeft = getPaddingLeft();
131.         int paddingRight = getPaddingRight();
132.         Log.i("yanguoqi", "paddingLeft = " + paddingLeft + " paddingRight = " + paddingRight);
133.         int width = right - left;
134.         int height = bottom - top;
135.         Log.i("yanguoqi", "width = " + width + " height = " + height);
136.         int allViewWidth = 0;
137.         for(int i = 0; i< n; i++){
138.             View v = getChildAt(i);
139.             Log.i("yanguoqi", "v.getWidth() = " + v.getWidth());
140.             allViewWidth += v.getWidth();
141.         }
142.         int blankWidth = (width - allViewWidth - paddingLeft - paddingRight) / (n - 1);
143.         Log.i("yanguoqi", "blankV = " + blankWidth );
144.
145.         LayoutParams params1 = (LayoutParams) viewList.get(1).getLayoutParams();
146.         params1.leftMargin = blankWidth;
147.         viewList.get(1).setLayoutParams(params1);
148.
149.         LayoutParams params2 = (LayoutParams) viewList.get(2).getLayoutParams();
150.         params2.leftMargin = blankWidth;
151.         viewList.get(2).setLayoutParams(params2);
152.     }
153.
154.
155.
156. }
157. </span>

在onFinishInflate()函数里实例化里面的子元素，在initBottomPanel()里设置每个孩子的图片和文字、监听.onLayout()里对中间的2个孩子的位置进行调整，使其均匀分布，见我的前文。这个BottomControlPanel实现了View.OnClickListener接口，在onClick()里通过id来判断用户点击了哪一个孩子。判断出来后需要做两件事，一是对这个被点击的对象进行处理，如字体颜色、图片资源的变化，右上角小红点的隐藏等等。另一方面，BottomControlPanel要告诉将来它的主人，也就是Activity到底是点了哪个，通知Activity去切换fragment。可以看到，activity类似个总控中心，BottomControlPanel管理属于它的ImageText，同时上报Activity。Activity知道消息后再切换fragment，每个fragment都有自己的事务逻辑。

这里定义了

public interface BottomPanelCallback{
public void onBottomPanelClick(int itemId);
}这个接口，通过传递Id来通知Activity。defaultBtnChecked()函数是apk初次打开后，默认切换到第一个消息fragment上。

这里有个地方需要注意，就是虽然ImageText和BottomControlPanel都是自定义控件，但两者在方式上是有区别的。在ImageText的构造函数里通过inflater将布局加载进来，它对应的布局是个普通的布局。而BottomControlPanel对应的布局文件里，直接使用了定义的BottomControlPanel，在onFinishInflate函数里实例化孩子View。前者是inflate之后实例化的。在使用ImageText到一个新的母布局时是通过<org.yanzi.ui.ImageText />这种方式进行的，那么使用BottomControlPanel有何区别，请见下文介绍Activity的布局时。

二、顶部控制栏

有了底部控制栏，顶部控制栏就可以如法炮制了。这里先交代几句，虽然Android3.0 后Google推出的有ActionBar来做顶部导航栏，参见郭神的这篇博文。但我发现，本文最前面贴图的几款应用应该都没有使用ActionBar，因为它不够灵活。ActionBar使用起来什么样，大家看看微信就知道了，那个的顶部控制栏就是ActionBar做的，这个应该没跑。

通过观察，顶部控制栏除了标题居中外，在右上角通常会再放一个按钮。不是ImageView就是TextView，这里我为了方便放的是两个TextView，右侧的按钮效果可以再TextView上弄个背景来实现。

HeadControlPanel.java

[html]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;">package org.yanzi.ui;
2.
3. import org.yanzi.constant.Constant;
4.
5. import com.example.fragmentproject.R;
6.
7. import android.content.Context;
8. import android.graphics.Color;
9. import android.util.AttributeSet;
10. import android.widget.RelativeLayout;
11. import android.widget.TextView;
12.
13. public class HeadControlPanel extends RelativeLayout {
14.
15.     private Context mContext;
16.     private TextView mMidleTitle;
17.     private TextView mRightTitle;
18.     private static final float middle_title_size = 20f;
19.     private static final float right_title_size = 17f;
20.     private static final int default_background_color = Color.rgb(23, 124, 202);
21.
22.     public HeadControlPanel(Context context, AttributeSet attrs) {
23.         super(context, attrs);
24.         // TODO Auto-generated constructor stub
25.     }
26.
27.     @Override
28.     protected void onFinishInflate() {
29.         // TODO Auto-generated method stub
30.         mMidleTitle = (TextView)findViewById(R.id.midle_title);
31.         mRightTitle = (TextView)findViewById(R.id.right_title);
32.         setBackgroundColor(default_background_color);
33.     }
34.     public void initHeadPanel(){
35.
36.         if(mMidleTitle != null){
37.             setMiddleTitle(Constant.FRAGMENT_FLAG_MESSAGE);
38.         }
39.     }
40.     public void setMiddleTitle(String s){
41.         mMidleTitle.setText(s);
42.         mMidleTitle.setTextSize(middle_title_size);
43.     }
44.
45.
46. }
47. </span>

布局文件head_panel_layout.xml

[html]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;"><?xml version="1.0" encoding="utf-8"?>
2. <org.yanzi.ui.HeadControlPanel xmlns:android="http://schemas.android.com/apk/res/android"
3.     android:layout_width="match_parent"
4.     android:layout_height="50dp"
5.     android:layout_alignParentTop="true">
6.     <TextView
7.         android:id="@+id/midle_title"
8.         android:layout_width="wrap_content"
9.         android:layout_height="wrap_content"
10.         android:layout_centerInParent="true"
11.         android:textColor="@android:color/white"/>
12.     <TextView
13.          android:id="@+id/right_title"
14.         android:layout_width="wrap_content"
15.         android:layout_height="wrap_content"
16.         android:layout_alignParentRight="true"
17.         android:textColor="@android:color/white"/>
18.
19. </org.yanzi.ui.HeadControlPanel>
20. </span>

三、总控中心Activity和Fragment

先交代下Fragment的使用大致分两种，一种是将Fragment作为一个View写死在布局中，布局里使用android:name来告诉它对应的是哪个实体Fragment。这种添加fragment的方式不能delete和replace掉。另一种是通过获得activity的fragmentmanager和fragmentTransaction和进行动态的添加。这种方式更加灵活，一般使用此种方法。

先看Activity的布局activity_main.xml:

[html]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;"><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
2.     xmlns:tools="http://schemas.android.com/tools"
3.     android:id="@+id/root_layout"
4.     android:layout_width="match_parent"
5.     android:layout_height="match_parent"
6.     tools:context="org.yanzi.fragmentproject.MainActivity" >
7.
8.     <include
9.         android:id="@+id/bottom_layout"
10.         layout="@layout/bottom_panel_layout" />
11.
12.     <View
13.         android:layout_width="match_parent"
14.         android:layout_height="1dip"
15.         android:layout_above="@id/bottom_layout"
16.         android:background="#FFE7E7E7" />
17.
18.     <include
19.         android:id="@+id/head_layout"
20.         layout="@layout/head_panel_layout" />
21.
22.     <View
23.         android:layout_width="match_parent"
24.         android:layout_height="1dip"
25.         android:layout_below="@id/head_layout"
26.         android:background="#FFE7E7E7" />
27.     <FrameLayout
28.         android:id="@+id/fragment_content"
29.         android:layout_width="match_parent"
30.         android:layout_height="wrap_content"
31.         android:layout_below="@id/head_layout"
32.         android:layout_above="@id/bottom_layout" >
33.     </FrameLayout>
34.
35. </RelativeLayout></span>

注意看这里是通过include的方式把刚才自定义的上下panel加过来，而不能直接用<org.yanzi.ui.BottomControlPanel />这种方式直接加载。当然如果也模仿ImageText的构造方式，也是可以这样用的。关于include方式的使用有几个注意事项，就是最好让它的母布局是RelativeLayout，否则的话很难控制include进来的布局的位置。另外，include布局的位置一定要写在include之前，如底部面板在最底部，android:layout_alignParentBottom="true"这句话是在bottom_panel_layout.xml里写的，如果写在activity_main.xml里就是无效的，这着实是个蛋疼的问题。再就是include后设置的id会覆盖掉以前的，所以这里只在include的时候设置id。其中的两个View是分割线。整体是按照底部栏、上部栏、中间Fragment的容器来放置的。

在放Fragment的时候需要注意，究竟是否要将顶部控制栏放到各自的fragment里合适还是放到Activity里合适要看具体情况，如果顶部栏里多是显示标题这种功能或少量的点击事件，应该放到Activity里，即顶部栏的事务逻辑和当前fragment的事务逻辑耦合的不是很紧。举个例子，比如微信的顶部栏，不管你处在哪个Tab页(聊天、发现、通讯录)，点击顶部栏里的按钮都呈现出同样的内容。但反过来讲，如果顶部栏里的事务逻辑和fragment耦合很紧，即在不同的fragment，顶部栏呈现的内容都不一样，且点击后处理的事务也和当前fragment紧密联系一起，那就应该一个fragment配套一个顶部栏，方便控制。本文是将两者分开的。所以让fragment的容器在顶部栏之下，底部栏之上，不这样写的话，就会遮挡。

    <FrameLayout
        android:id="@+id/fragment_content"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_below="@id/head_layout"
        android:layout_above="@id/bottom_layout" >
    </FrameLayout>

MainActivity.java代码：

[java]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;">package org.yanzi.activity;
2.
3. import org.yanzi.constant.Constant;
4. import org.yanzi.fragment.BaseFragment;
5. import org.yanzi.fragment.ContactsFragment;
6. import org.yanzi.fragment.MessageFragment;
7. import org.yanzi.fragment.NewsFragment;
8. import org.yanzi.fragment.SettingFragment;
9. import org.yanzi.ui.BottomControlPanel;
10. import org.yanzi.ui.BottomControlPanel.BottomPanelCallback;
11. import org.yanzi.ui.HeadControlPanel;
12.
13. import android.app.Activity;
14. import android.app.Fragment;
15. import android.app.FragmentManager;
16. import android.app.FragmentTransaction;
17. import android.os.Bundle;
18. import android.text.TextUtils;
19. import android.util.Log;
20. import android.view.Menu;
21. import android.widget.Toast;
22.
23. import com.example.fragmentproject.R;
24.
25. public class MainActivity extends Activity implements BottomPanelCallback {
26.     BottomControlPanel bottomPanel = null;
27.     HeadControlPanel headPanel = null;
28.
29.     private FragmentManager fragmentManager = null;
30.     private FragmentTransaction fragmentTransaction = null;
31.
32. /*  private MessageFragment messageFragment;
33.     private ContactsFragment contactsFragment;
34.     private NewsFragment newsFragment;
35.     private SettingFragment settingFragment;*/
36.
37.     public static String currFragTag = "";
38.     @Override
39.     protected void onCreate(Bundle savedInstanceState) {
40.         super.onCreate(savedInstanceState);
41.         setContentView(R.layout.activity_main);
42.         initUI();
43.         fragmentManager = getFragmentManager();
44.         setDefaultFirstFragment(Constant.FRAGMENT_FLAG_MESSAGE);
45.     }
46.
47.     @Override
48.     public boolean onCreateOptionsMenu(Menu menu) {
49.         // Inflate the menu; this adds items to the action bar if it is present.
50.         getMenuInflater().inflate(R.menu.main, menu);
51.         return true;
52.     }
53.     private void initUI(){
54.         bottomPanel = (BottomControlPanel)findViewById(R.id.bottom_layout);
55.         if(bottomPanel != null){
56.             bottomPanel.initBottomPanel();
57.             bottomPanel.setBottomCallback(this);
58.         }
59.         headPanel = (HeadControlPanel)findViewById(R.id.head_layout);
60.         if(headPanel != null){
61.             headPanel.initHeadPanel();
62.         }
63.     }
64.
65.     /* 处理BottomControlPanel的回调
66.      * @see org.yanzi.ui.BottomControlPanel.BottomPanelCallback#onBottomPanelClick(int)
67.      */
68.     @Override
69.     public void onBottomPanelClick(int itemId) {
70.         // TODO Auto-generated method stub
71.         String tag = "";
72.         if((itemId & Constant.BTN_FLAG_MESSAGE) != 0){
73.             tag = Constant.FRAGMENT_FLAG_MESSAGE;
74.         }else if((itemId & Constant.BTN_FLAG_CONTACTS) != 0){
75.             tag = Constant.FRAGMENT_FLAG_CONTACTS;
76.         }else if((itemId & Constant.BTN_FLAG_NEWS) != 0){
77.             tag = Constant.FRAGMENT_FLAG_NEWS;
78.         }else if((itemId & Constant.BTN_FLAG_SETTING) != 0){
79.             tag = Constant.FRAGMENT_FLAG_SETTING;
80.         }
81.         setTabSelection(tag); //切换Fragment
82.         headPanel.setMiddleTitle(tag);//切换标题
83.     }
84.
85.     private void setDefaultFirstFragment(String tag){
86.         Log.i("yan", "setDefaultFirstFragment enter... currFragTag = " + currFragTag);
87.         setTabSelection(tag);
88.         bottomPanel.defaultBtnChecked();
89.         Log.i("yan", "setDefaultFirstFragment exit...");
90.     }
91.
92.     private void commitTransactions(String tag){
93.         if (fragmentTransaction != null && !fragmentTransaction.isEmpty()) {
94.             fragmentTransaction.commit();
95.             currFragTag = tag;
96.             fragmentTransaction = null;
97.         }
98.     }
99.
100.     private FragmentTransaction ensureTransaction( ){
101.         if(fragmentTransaction == null){
102.             fragmentTransaction = fragmentManager.beginTransaction();
103.             fragmentTransaction
104.             .setTransition(FragmentTransaction.TRANSIT_FRAGMENT_FADE);
105.
106.         }
107.         return fragmentTransaction;
108.
109.     }
110.
111.     private void attachFragment(int layout, Fragment f, String tag){
112.         if(f != null){
113.             if(f.isDetached()){
114.                 ensureTransaction();
115.                 fragmentTransaction.attach(f);
116.
117.             }else if(!f.isAdded()){
118.                 ensureTransaction();
119.                 fragmentTransaction.add(layout, f, tag);
120.             }
121.         }
122.     }
123.
124.     private Fragment getFragment(String tag){
125.
126.         Fragment f = fragmentManager.findFragmentByTag(tag);
127.
128.         if(f == null){
129.             Toast.makeText(getApplicationContext(), "fragment = null tag = " + tag, Toast.LENGTH_SHORT).show();
130.             f = BaseFragment.newInstance(getApplicationContext(), tag);
131.         }
132.         return f;
133.
134.     }
135.     private void detachFragment(Fragment f){
136.
137.         if(f != null && !f.isDetached()){
138.             ensureTransaction();
139.             fragmentTransaction.detach(f);
140.         }
141.     }
142.     /**切换fragment
143.      * @param tag
144.      */
145.     private  void switchFragment(String tag){
146.         if(TextUtils.equals(tag, currFragTag)){
147.             return;
148.         }
149.         //把上一个fragment detach掉
150.         if(currFragTag != null && !currFragTag.equals("")){
151.             detachFragment(getFragment(currFragTag));
152.         }
153.         attachFragment(R.id.fragment_content, getFragment(tag), tag);
154.         commitTransactions( tag);
155.     }
156.
157.     /**设置选中的Tag
158.      * @param tag
159.      */
160.     public  void setTabSelection(String tag) {
161.         // 开启一个Fragment事务
162.         fragmentTransaction = fragmentManager.beginTransaction();
163. /*       if(TextUtils.equals(tag, Constant.FRAGMENT_FLAG_MESSAGE)){
164.            if (messageFragment == null) {
165.                 messageFragment = new MessageFragment();
166.             }
167.
168.         }else if(TextUtils.equals(tag, Constant.FRAGMENT_FLAG_CONTACTS)){
169.             if (contactsFragment == null) {
170.                 contactsFragment = new ContactsFragment();
171.             }
172.
173.         }else if(TextUtils.equals(tag, Constant.FRAGMENT_FLAG_NEWS)){
174.             if (newsFragment == null) {
175.                 newsFragment = new NewsFragment();
176.             }
177.
178.         }else if(TextUtils.equals(tag,Constant.FRAGMENT_FLAG_SETTING)){
179.             if (settingFragment == null) {
180.                 settingFragment = new SettingFragment();
181.             }
182.         }else if(TextUtils.equals(tag, Constant.FRAGMENT_FLAG_SIMPLE)){
183.             if (simpleFragment == null) {
184.                 simpleFragment = new SimpleFragment();
185.             }
186.
187.         }*/
188.          switchFragment(tag);
189.
190.     }
191.
192.     @Override
193.     protected void onStop() {
194.         // TODO Auto-generated method stub
195.         super.onStop();
196.         currFragTag = "";
197.     }
198.
199.     @Override
200.     protected void onSaveInstanceState(Bundle outState) {
201.         // TODO Auto-generated method stub
202.     }
203.
204. }
205. </span>

注意这块我作了改动，不需要申明

/* private MessageFragment messageFragment;
private ContactsFragment contactsFragment;
private NewsFragment newsFragment;
private SettingFragment settingFragment;*/
这些内容，因为Fragment的生成是通过BaseFragment.newInstance()来生成的，传进去Tag生成相应的Fragment。所有的Fragment，ContactsFragment、MessageFragment、NewsFragment、SettingFragment都继承自BaseFragment，通过BaseFragment里的newInstance()接口进行实例化对应的fragment。优点是方便管理，缺点么也有，因为java继承继承一个类，不能同时继承两个类。所以如ListFragment这些，就没法同时继承了。不过好在有listview这些，也妨碍不了我们做到同样的效果。

Activity里事件的入口是在onBottomPanelClick()监听点击了谁，然后：

setTabSelection(tag); //切换Fragment

headPanel.setMiddleTitle(tag);//切换标题

先切换Fragment再切换顶部栏的标题。setTabSelection()里直接调switchFragment(),在switchFragment函数里先判断标签是否一样，一样则意外着无需切换，否则的话就先把当前Fragment找到然后detach掉，之后进到attachFragment()函数里。在这里，先判断这个fragment是不是被detach掉的，如果是的话意味着之前曾被add过，所以只需attach就ok了。否则的话，意味着这是第一次，进行add.这里记录下Fragment的声明周期:

MessageFragment正常打开：
Line 155: 01-04 11:50:46.688 E/MessageFragment( 2546): onAttach-----
Line 159: 01-04 11:50:46.688 E/MessageFragment( 2546): onCreate------
Line 161: 01-04 11:50:46.693 D/MessageFragment( 2546): onCreateView---->
Line 165: 01-04 11:50:46.694 E/MessageFragment( 2546): onActivityCreated-------
Line 169: 01-04 11:50:46.694 E/MessageFragment( 2546): onStart----->
Line 173: 01-04 11:50:46.694 E/MessageFragment( 2546): onresume---->
返回键退出：
Line 183: 01-04 11:52:26.506 E/MessageFragment( 2546): onpause
Line 259: 01-04 11:52:27.131 E/MessageFragment( 2546): onStop
Line 263: 01-04 11:52:27.132 E/MessageFragment( 2546): ondestoryView
Line 269: 01-04 11:52:27.134 E/MessageFragment( 2546): ondestory
Line 271: 01-04 11:52:27.135 D/MessageFragment( 2546): onDetach------

按home按键退出:
Line 97: 01-05 05:06:15.659 E/MessageFragment(18835): onpause
Line 215: 01-05 05:06:16.292 E/MessageFragment(18835): onStop
再次打开：
Line 81: 01-05 05:07:02.408 E/MessageFragment(18835): onStart----->
Line 85: 01-05 05:07:02.408 E/MessageFragment(18835): onresume---->

通过detach的方式切换至其他Fragment：
Line 69: 01-04 11:53:33.381 E/MessageFragment( 2546): onpause
Line 73: 01-04 11:53:33.382 E/MessageFragment( 2546): onStop
Line 77: 01-04 11:53:33.382 E/MessageFragment( 2546): ondestoryView
再次切换过来:
Line 55: 01-04 11:54:59.462 D/MessageFragment( 2546): onCreateView---->
Line 59: 01-04 11:54:59.463 E/MessageFragment( 2546): onActivityCreated-------
Line 63: 01-04 11:54:59.463 E/MessageFragment( 2546): onStart----->
Line 67: 01-04 11:54:59.464 E/MessageFragment( 2546): onresume---->

四、适配器和MessageBean

本来要连数据库的，时间原因用个简单的MessageBean代替了。一个消息分联系人头像、名字、消息正文和时间四部分组成，封装到一个MessageBean里。

MessageBean.java

[java]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;">package org.yanzi.bean;
2.
3. public class MessageBean {
4.     private int PhotoDrawableId;
5.     private String MessageName;
6.     private String MessageContent;
7.     private String MessageTime;
8.
9.     public MessageBean(){
10.
11.     }
12.
13.     public MessageBean(int photoDrawableId, String messageName,
14.             String messageContent, String messageTime) {
15.         super();
16.         PhotoDrawableId = photoDrawableId;
17.         MessageName = messageName;
18.         MessageContent = messageContent;
19.         MessageTime = messageTime;
20.     }
21.
22.     public int getPhotoDrawableId() {
23.         return PhotoDrawableId;
24.     }
25.     public void setPhotoDrawableId(int mPhotoDrawableId) {
26.         this.PhotoDrawableId = mPhotoDrawableId;
27.     }
28.     public String getMessageName() {
29.         return MessageName;
30.     }
31.     public void setMessageName(String messageName) {
32.         MessageName = messageName;
33.     }
34.     public String getMessageContent() {
35.         return MessageContent;
36.     }
37.     public void setMessageContent(String messageContent) {
38.         MessageContent = messageContent;
39.     }
40.     public String getMessageTime() {
41.         return MessageTime;
42.     }
43.     public void setMessageTime(String messageTime) {
44.         MessageTime = messageTime;
45.     }
46.     @Override
47.     public String toString() {
48.         return "MessageBean [mPhotoDrawableId=" + PhotoDrawableId
49.                 + ", MessageName=" + MessageName + ", MessageContent="
50.                 + MessageContent + ", MessageTime=" + MessageTime + "]";
51.     }
52.
53.
54.
55. }
56. </span>

然后就是MessageFragment的ListView里的适配器，MessageAdapter.java

[java]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;">package org.yanzi.fragment.adapter;
2.
3. import java.util.List;
4.
5. import org.yanzi.bean.MessageBean;
6.
7. import com.example.fragmentproject.R;
8.
9. import android.content.Context;
10. import android.view.LayoutInflater;
11. import android.view.View;
12. import android.view.ViewGroup;
13. import android.widget.BaseAdapter;
14. import android.widget.ImageView;
15. import android.widget.TextView;
16.
17. public class MessageAdapter extends BaseAdapter {
18.     private List<MessageBean> mListMsgBean = null;
19.     private Context mContext;
20.     private LayoutInflater mInflater;
21.     public MessageAdapter(List<MessageBean> listMsgBean, Context context){
22.         mListMsgBean = listMsgBean;
23.         mContext = context;
24.         mInflater = LayoutInflater.from(mContext);
25.     }
26.     @Override
27.     public int getCount() {
28.         // TODO Auto-generated method stub
29.         return mListMsgBean.size();
30.     }
31.
32.     @Override
33.     public Object getItem(int position) {
34.         // TODO Auto-generated method stub
35.         return mListMsgBean.get(position);
36.     }
37.
38.     @Override
39.     public long getItemId(int position) {
40.         // TODO Auto-generated method stub
41.         return position;
42.     }
43.
44.     @Override
45.     public View getView(int position, View convertView, ViewGroup parent) {
46.         // TODO Auto-generated method stub
47.         View v = mInflater.inflate(R.layout.message_item_layout, null);
48.
49.         ImageView imageView = (ImageView) v.findViewById(R.id.img_msg_item);
50.         imageView.setImageResource(mListMsgBean.get(position).getPhotoDrawableId());
51.
52.         TextView nameMsg = (TextView)v.findViewById(R.id.name_msg_item);
53.         nameMsg.setText(mListMsgBean.get(position).getMessageName());
54.
55.         TextView contentMsg = (TextView)v.findViewById(R.id.content_msg_item);
56.         contentMsg.setText(mListMsgBean.get(position).getMessageContent());
57.
58.         TextView timeMsg = (TextView)v.findViewById(R.id.time_msg_item);
59.         timeMsg.setText(mListMsgBean.get(position).getMessageTime());
60.
61.         return v;
62.     }
63.
64. }
65. </span>

因为是示例，getView里没用ViewHolder。
最后是MessageFragment里通过对listview设置适配器，将MessageBean作为信息的提供者也填充到适配器里。

MessageFragment.java代码：

[java]  view plain  copy

 print ?

1. <span style="font-family:Comic Sans MS;font-size:18px;">package org.yanzi.fragment;
2.
3. import java.util.ArrayList;
4. import java.util.List;
5.
6. import org.yanzi.activity.MainActivity;
7. import org.yanzi.bean.MessageBean;
8. import org.yanzi.constant.Constant;
9. import org.yanzi.fragment.adapter.MessageAdapter;
10.
11. import android.app.Activity;
12. import android.os.Bundle;
13. import android.util.Log;
14. import android.view.LayoutInflater;
15. import android.view.View;
16. import android.view.ViewGroup;
17. import android.widget.AdapterView;
18. import android.widget.Toast;
19. import android.widget.AdapterView.OnItemClickListener;
20. import android.widget.ListView;
21.
22. import com.example.fragmentproject.R;
23.
24. public class MessageFragment extends BaseFragment {
25.
26.     private static final String TAG = "MessageFragment";
27.     private MainActivity mMainActivity ;
28.     private ListView mListView;
29.     private MessageAdapter mMsgAdapter;
30.     private List<MessageBean> mMsgBean = new ArrayList<MessageBean>();
31.     public View onCreateView(LayoutInflater inflater, ViewGroup container,
32.             Bundle savedInstanceState) {
33.         View messageLayout = inflater.inflate(R.layout.message_layout,
34.                 container, false);
35.         Log.d(TAG, "onCreateView---->");
36.         mMainActivity = (MainActivity) getActivity();
37.         mFragmentManager = getActivity().getFragmentManager();
38.         mListView = (ListView)messageLayout.findViewById(R.id.listview_message);
39.         mMsgAdapter = new MessageAdapter(mMsgBean, mMainActivity);
40.         mListView.setAdapter(mMsgAdapter);
41.         mListView.setOnItemClickListener(new OnItemClickListener() {
42.
43.             @Override
44.             public void onItemClick(AdapterView<?> parent, View view,
45.                     int position, long id) {
46.                 // TODO Auto-generated method stub
47.                 Toast.makeText(mMainActivity, mMsgBean.get(position).toString(),
48.                         Toast.LENGTH_SHORT).show();
49.             }
50.
51.         });
52.         return messageLayout;
53.     }
54.
55.
56.     @Override
57.     public void onAttach(Activity activity) {
58.         // TODO Auto-generated method stub
59.         super.onAttach(activity);
60.         Log.e(TAG, "onAttach-----");
61.
62.     }
63.     @Override
64.     public void onCreate(Bundle savedInstanceState) {
65.         // TODO Auto-generated method stub
66.         super.onCreate(savedInstanceState);
67.         Log.e(TAG, "onCreate------");
68.         mMsgBean.add(new MessageBean(R.drawable.ic_photo_1, "张三", "吃饭没?", "昨天"));
69.         mMsgBean.add(new MessageBean(R.drawable.ic_photo_2, "李四", "哈哈", "昨天"));
70.         mMsgBean.add(new MessageBean(R.drawable.ic_photo_3, "小明", "吃饭没?", "昨天"));
71.         mMsgBean.add(new MessageBean(R.drawable.ic_photo_4, "王五", "吃饭没?", "昨天"));
72.         mMsgBean.add(new MessageBean(R.drawable.ic_photo_5, "Jack", "吃饭没?", "昨天"));
73.         mMsgBean.add(new MessageBean(R.drawable.ic_photo_6, "Jone", "吃饭没?", "昨天"));
74.         mMsgBean.add(new MessageBean(R.drawable.ic_photo_7, "Jone", "吃饭没?", "昨天"));
75.         mMsgBean.add(new MessageBean(R.drawable.ic_photo_8, "Jone", "吃饭没?", "昨天"));
76.         mMsgBean.add(new MessageBean(R.drawable.ic_photo_9, "Jone", "吃饭没?", "昨天"));
77.     }
78.
79.     @Override
80.     public void onActivityCreated(Bundle savedInstanceState) {
81.         // TODO Auto-generated method stub
82.         super.onActivityCreated(savedInstanceState);
83.         Log.e(TAG, "onActivityCreated-------");
84.     }
85.
86.     @Override
87.     public void onStart() {
88.         // TODO Auto-generated method stub
89.         super.onStart();
90.
91.         Log.e(TAG, "onStart----->");
92.     }
93.
94.     @Override
95.     public void onResume() {
96.         // TODO Auto-generated method stub
97.         super.onResume();
98.         Log.e(TAG, "onresume---->");
99.         MainActivity.currFragTag = Constant.FRAGMENT_FLAG_MESSAGE;
100.     }
101.
102.     @Override
103.     public void onPause() {
104.         // TODO Auto-generated method stub
105.         super.onPause();
106.         Log.e(TAG, "onpause");
107.     }
108.
109.     @Override
110.     public void onStop() {
111.         // TODO Auto-generated method stub
112.         super.onStop();
113.         Log.e(TAG, "onStop");
114.     }
115.
116.     @Override
117.     public void onDestroyView() {
118.         // TODO Auto-generated method stub
119.         super.onDestroyView();
120.         Log.e(TAG, "ondestoryView");
121.     }
122.     @Override
123.     public void onDestroy() {
124.         // TODO Auto-generated method stub
125.         super.onDestroy();
126.         Log.e(TAG, "ondestory");
127.     }
128.
129.     @Override
130.     public void onDetach() {
131.         // TODO Auto-generated method stub
132.         super.onDetach();
133.         Log.d(TAG, "onDetach------");
134.
135.     }
136.
137.
138.
139. }
140. </span>

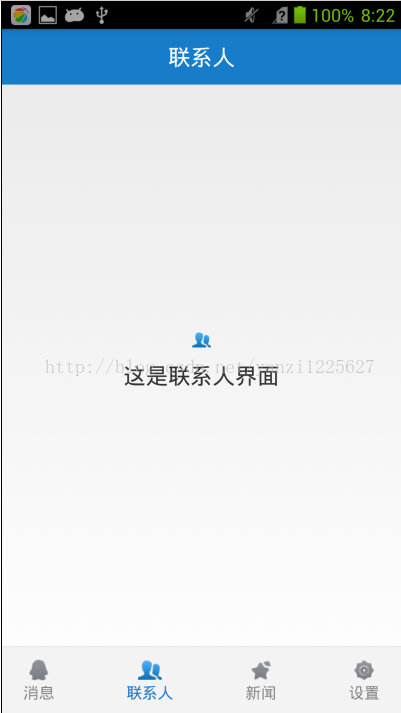

最后来看下效果吧，只有MessageFragment填充了数据：



横屏情况下:

--------------本文系原创，转载请注明作者yanzi1225627
