电力作业人员都知道,PLC的在工业生产和自动化发展中的应用越来越广泛,作为繁重的交流接触器配电柜和继电器控制柜的替代者,PLC具有体积小,反应快,能耗低,操作简单,维护方便,集中控制等优点。在实际的操作中,受到了广大电气人的喜爱,掌握PLC编程相关知识是电力作业人员的必备技能,但是还是有很多的电工师傅对于PLC编程教程不是很了解,甚至没有入门,其实想要入门学习PLC编程教程是很简单的。

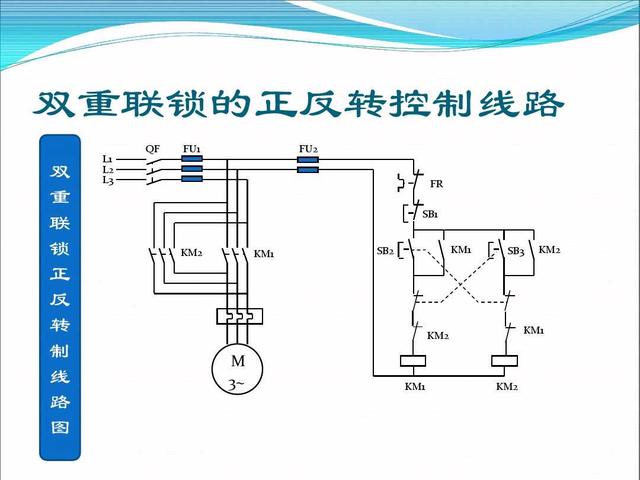

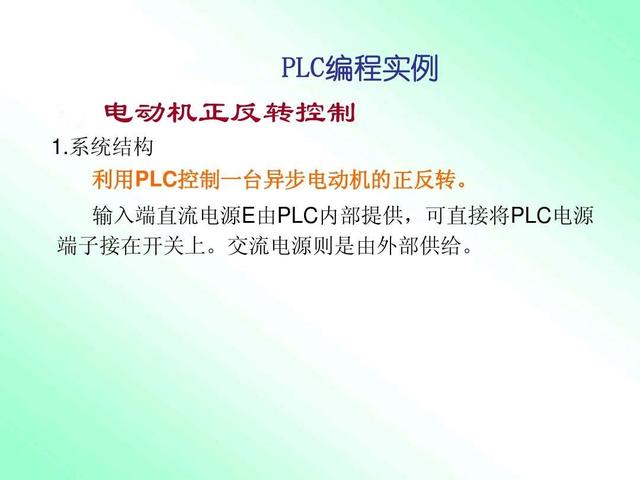

为了能够更好的理解PLC控制过程,我们以最经典最简单的:电动机双重连锁正反转控制电路来分析说明,电动机控制电路图如下所示:
![](https://img-blog.csdnimg.cn/img_convert/2810fe2170374ac0fae3afb89aaa10ed.jpeg)
一,PLC工作电源的接入:PLC上有电源标识,按要求接入电源即可。

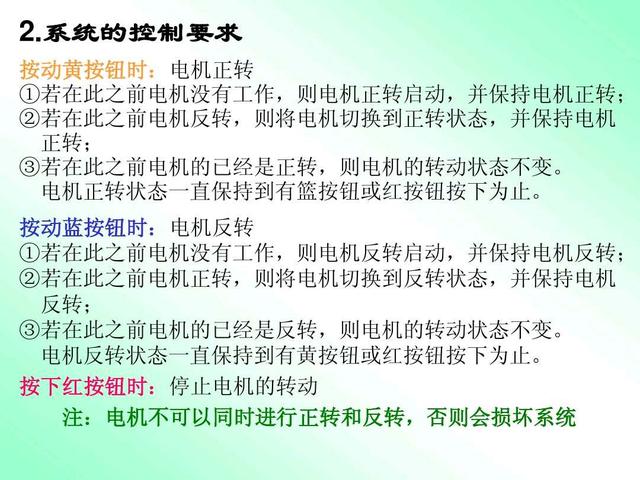

二,电动机双重连锁正反转PLC编程说明:
电路图中:SB1—停止按钮—X0—红按钮。
电路图中:SB2—正转按钮—X1—黄按钮。
电路图中:SB3—反转按钮—X2—蓝按钮。

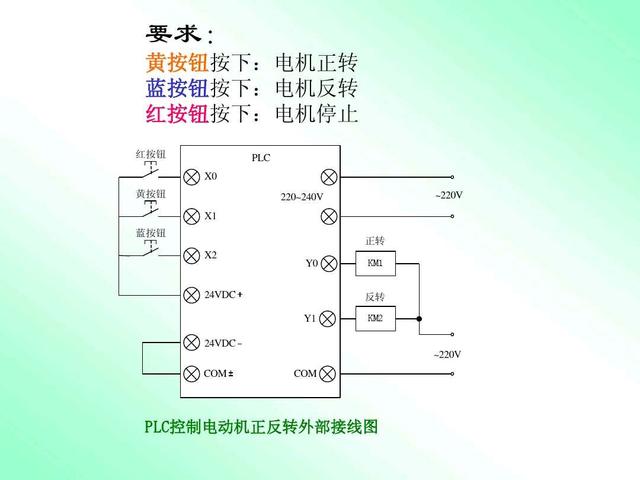

PLC外部接线图如下图所示:
三,PLC编程的工作逻辑(和电路图逻辑一样)。
![](https://img-blog.csdnimg.cn/img_convert/9e9eea4ce8aa88ef9b1dd095a72f62be.jpeg)

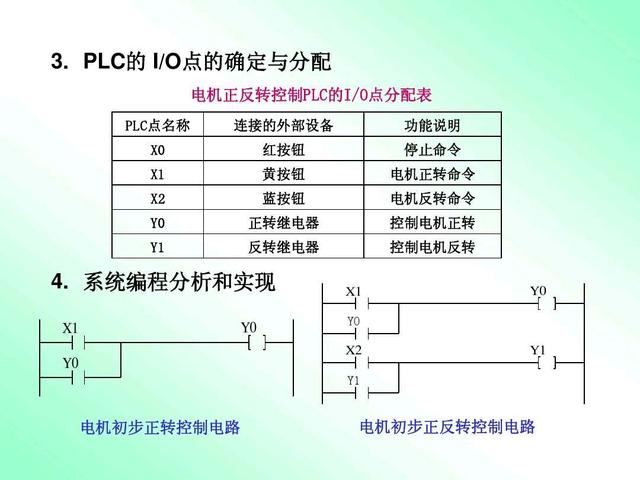

四,PLC的I/O点分配表及系统编程功能的逐步实现(熟练后可以直接写出来编程语言,不用一步步画和写)。
![](https://img-blog.csdnimg.cn/img_convert/983a6f2b090cb44144412cdbf2260790.jpeg)
五,PLC编程的逐步实现。
![](https://img-blog.csdnimg.cn/img_convert/d24b4e4eee36d02f15bed47906a73b92.jpeg)

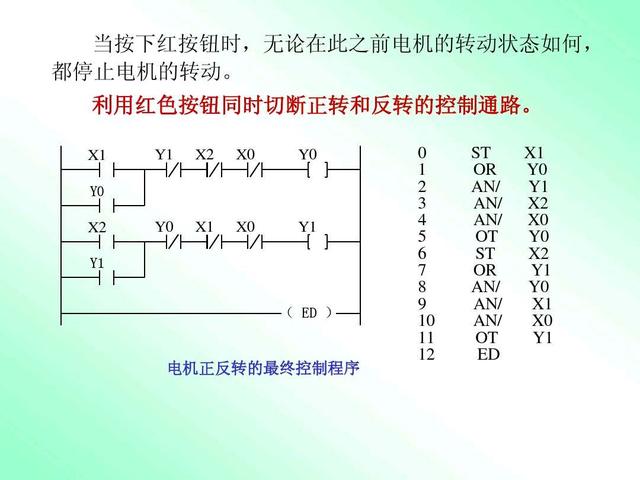

六,最终PLC双重联锁正反转控制程序完成,输入PLC程序运行即可。

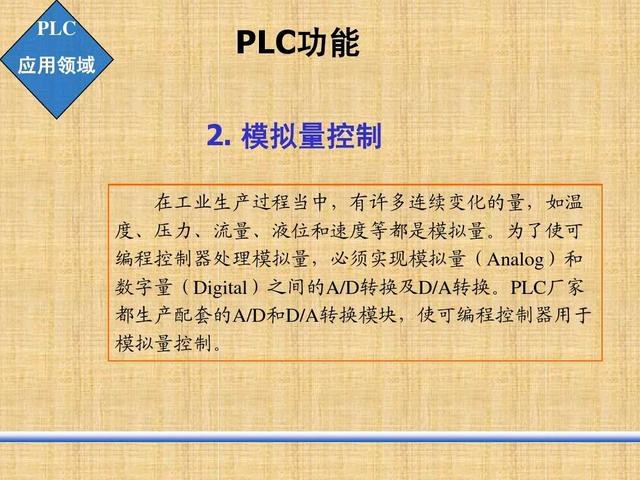

七,关于PLC常用的控制过程解析:

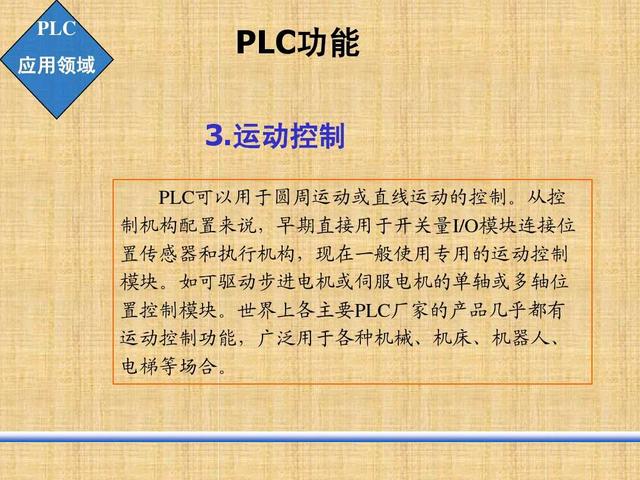

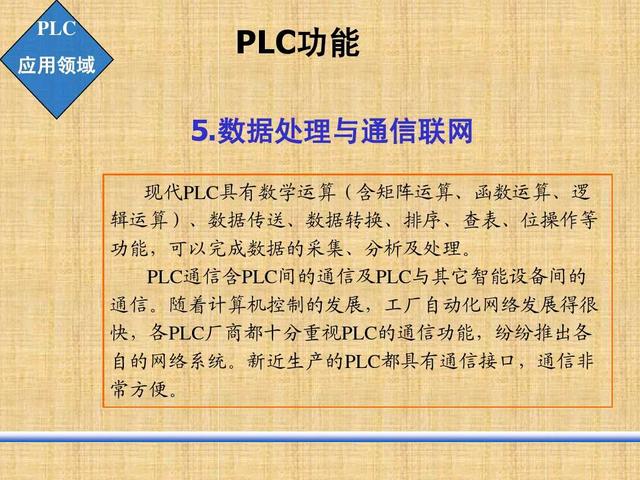

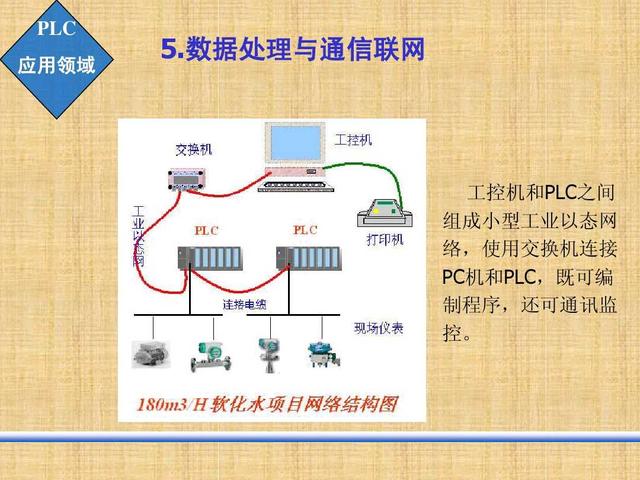

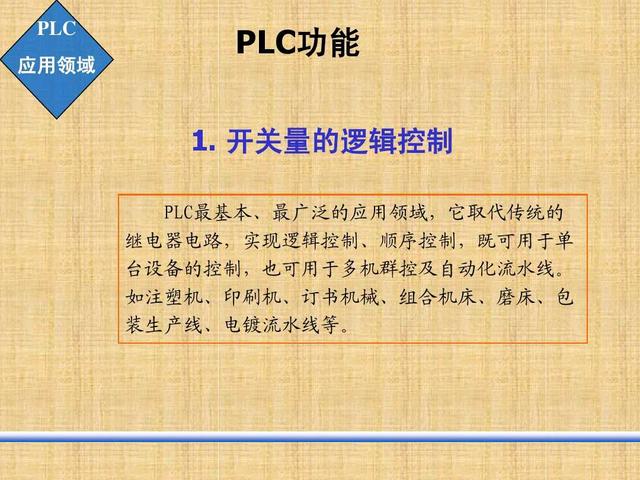

![](https://img-blog.csdnimg.cn/img_convert/9873b876027a1ca737da7c4690f8cb72.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/ad58e68cca27cca80096cf6aa2a9594c.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/2bee6216f8c613e36aaf37020e031ced.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/6ff8fb045d9a6eb25ef533efc43bf5db.jpeg)
以上仅为PLC编程教程入门篇,说的不合适的地方还请见谅!PLC是电力作业人员的基本技能之一,入门简单,精通却不容易,需要坚持学习,不断练习,欢迎关注,一起交流学习电气电工知识!
