双向计量防逆流检测关口表电量不准的排查方法

一、三相三线接线说明

1、电压接线:三相三线时，UA、UB、UC分别接A、B、C三相电压，N接B相电压;电压线用1.5平方的BVR多芯硬线，火线到表之间均需加装5A保险丝。2、电流接线:三相三线时，互感器一次电流从P1面流向P2面;二次电流分别对应A相互感器的输出S1接Ia*端，S2接Ia端，C相互感器S1接Ic*端，S2接Ic端，电流线使用2.5平方的BVR多芯硬线。

3、通讯端子:RS485(A+、B-)A接21号口，B接22号口，要使用RVSP2*1.0。

平方的多芯双绞线屏蔽软线,仪表的上通讯线建议使用冷压头压好然后再接入仪表，防止通讯线飞丝短路，影响整个通讯回路。

4、务必按照说明接线，错接将导致计量不准。仪表侧面标签均有接线简图。



二、三相四线接线说明

1、电压接线:UA、UB、UC分别接A、B、C三相电压，N接零线;电压线用1.5平方的 BVR 多芯硬线，火线到表之间均需加装 5A 保险丝如右图。

2、电流接线:互感器一次电流从P1面流向P2面;二次电流分别对应A相互感器的输出 S1接 Ia*端，S2接 Ia端，B相互感器 S1接 Ib*端，S2接 Ib端，C相互感器 S1接Ic*端，S2接Ic端，电流线使用 2.5平方的 BVR 多芯硬线。3、通讯端子:RS485(A+、B-)A接21号口,B接22号口,要使用 RVSP2*1.0平方的多芯双绞线屏蔽软线,仪表的上通讯线建议使用冷压头压好然后再接入仪表，防止通讯线飞丝短路，影响整个通讯回路

4、务必按照说明接线，错接将导致计量不准。仪表侧面标签均有接线简图。





三、使用说明

1、电压显示

电压界面的A相电压显示是接线端子处 UA和N之间的电压差，B相电压显示是接线端子处 UB和N之间的电压差,C相电压显示是接线端子处UC和N之间的电压差。

3、电流显示

电流界面显示是端子Ia*和Ia的电流乘以互感器的变比即A相电流。端子Ib*和b的电流乘以互感器的变比即B相电流，端子Ic*和Ic的电流乘以互感器的变比即C相电流。

4、功率显示

瞬时功率 P=PA+PB+PC =UAIACOS ФA+ UBIBCOS фB +UCICCOS фC-3UPIPCOS ф

举例对于 400V系统P=3x220xIxCOS中(0.98)≈1/2I(平均电流)

如果线路电流中平均电流29.7A，功率大概等于19.35kW

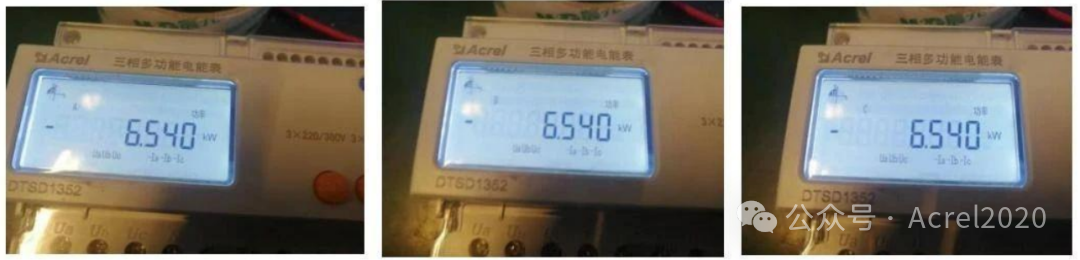

如图所示;低压系统国内一般是电压220V，现场电压一般偏高到230V，如果仪表功率显示大概大于或者等于1/2的平均电流值，基本上接线正常。

四、接线错误现象

1、A相电流进出线接反

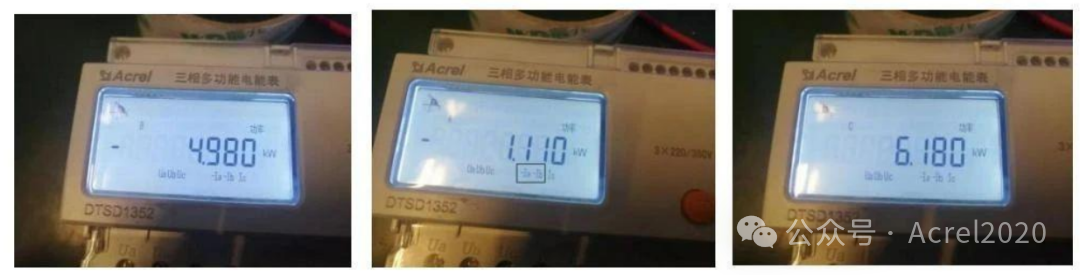

如图所示，这个图片是A相电流进出线接反，导致A相分相功率为负。B相和C相分相功率正常，三相相互叠加后只有正常值的1/3。所以计量偏低。

2、三相电流进出线全部接反

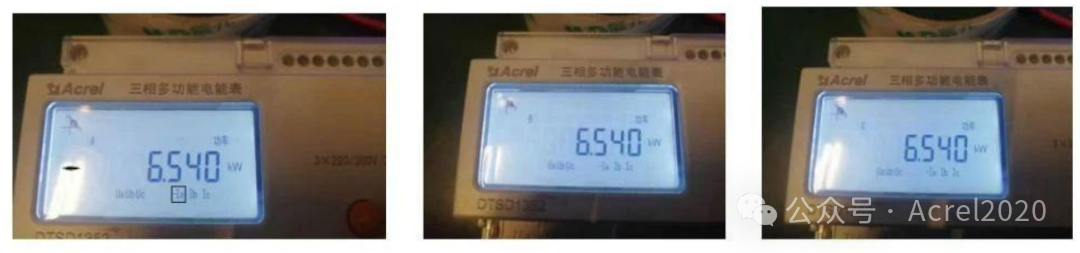

如图所示;电流进出接反之后功率大小是正常的，只是功率显示为负，电能走在反相电能界面里面。

3、A和B两相电压线接反

如图所示，电压和电流的角度为20度，电压得A和B相接错，就是二次的A相电压接到仪表表B相电压位置处,二次的B相电压接到仪表A相电压位置处.A和B的分项功率不对，只有C相有功功率显示正常，总有功功率接近为零，仪表电能不计量。

四、通讯说明

①DTSD1352 通信口上增加了保护元件,即使通信口上接入 220V 高压也不会烧毁通信口，从这款仪表投入市场之后还，没有反馈过通信烧毁的现象。大家能看到的是这个热敏电阻。

②正常仪表通讯口A和B之间电压为 DC4.7V，如果电压低于 DC4.7V可能是通讯内部的 10欧姆电阻烧坏，引起通讯口带负载能力偏低，仪表通讯不上。

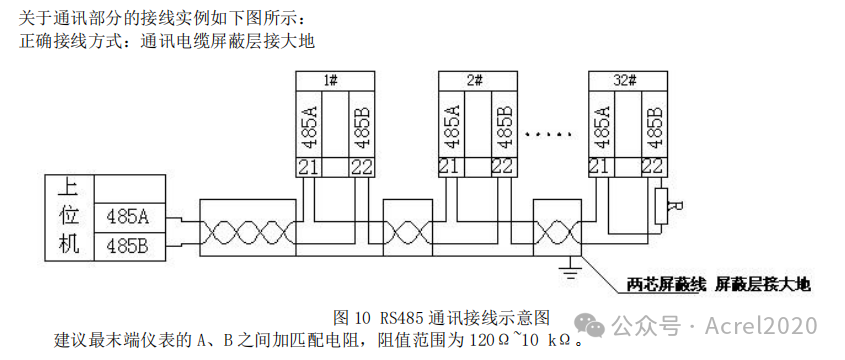

③通讯接线必须是手拉手，不能星型解法，不然会导致通讯丢包，并且通讯线使用屏蔽双绞线，线路建议不要超过 300米，通信线路走弱电槽，要和强电分开。

④通讯端口有 DC4.7V,但通讯不上或者不稳定可以在电表首段或者末端拼一个120欧姆通讯终端电阻增加通讯能力。

五、电能不准问题排查

1、核电压相序

①选万用表的量程 1000V 电压档

②万用表的表笔一只直接搭在A相母排上，另一只表笔搭在仪表 A 相电压接线端子上。若万用表上显示电压为零，表示接线正确。若为380V，表示接入1号接线端子的不是A相电压，用相同的方法核B,C相电压。

2，核电流相序

在仪表有电流显示的情况下，用短接线，短接A相互感器的输出端S1S2，看仪表的A相电流显示是否会变小。若变小说明接的是A相电流。若无变化，或者其他两排显示上有变小，说明电流线接错。

如果现场带变频器电流互感器必须套在变频器的进线端，否则功率为零。
