SP读卡器测试工具——IDC310.exe入门篇

1.获取设备的逻辑名

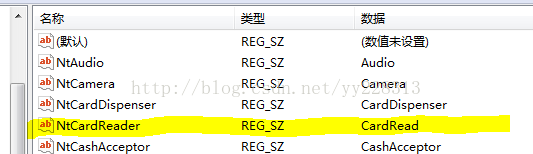

    打开注册列表中的HKEY_LOCAL_MACHINE-->SOFTWARE-->NtConfig-->XfsLogicName,如图1。其中NtCardReader是应用名，CardRead是对应的逻辑名

    图1

    HKEY_USERS-->.DEFAULT-->XFS-->LOGICAL_SERVICES-->CardRead，如图2。这个是SP定义的逻辑名。之所以有两个注册列表是为了提供系统的安全性，不同的登录用户看到的设备可能不一样。

图2

2.设置逻辑名

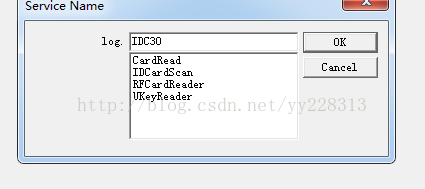

    单击菜单Service-->Settings-->Servicename,如图3

3.打开硬件模块、注册

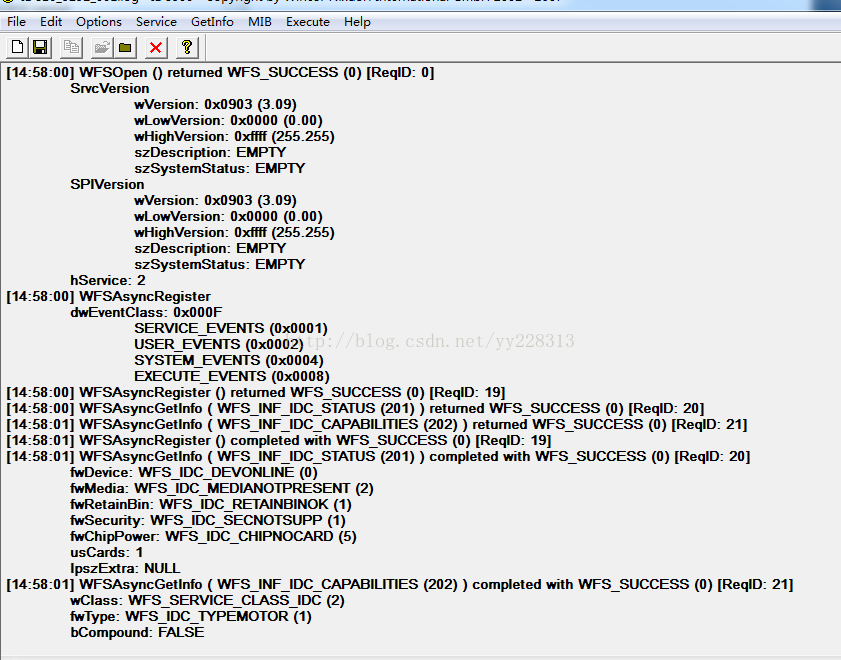

   单击菜单Service-->Open+Resgister,出现图4代码成功
图4

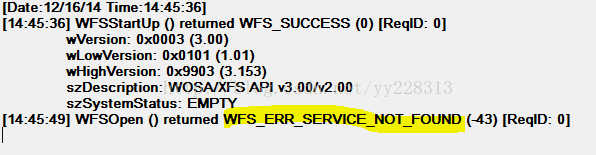

如果没有设置逻辑名，可能出现图5的状况
图5

4.查看读卡器当前状态

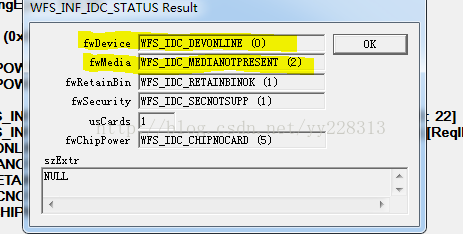

    单击GetInfo-->Status,如图6。其中最上面两行比较重要，其中fwDevice是读卡器的状态，WFS_IDC-DEVONLINE代表读卡器正常，如果你在测试的时候看到这一项不是该值的时候，就应该注意一下，根据返回值查看WOSA/XFS文档看是什么问题。第二行中fwMedia是读卡器内 卡的状态，WFS_IDC_MEDIANOTPRESENT代表没卡，WFS_IDC_MEDIAPRESEN:代表卡在读卡器内。
图6

5.插卡

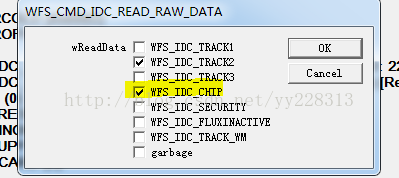

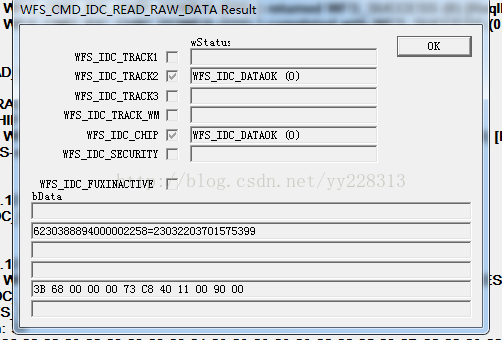

    单击菜单中Execute-->ReadRawData,如图7。选择你要读取的卡片信息，读取成功如图8.
图7
图8

6.退卡、吞卡

退卡：Execute-->EjectCard

吞卡：Execute-->RetainCard

7.非接卡

    测试非接卡，如东莞通这类的卡，也是使用IDC。前几步是一样的先设置好逻辑名，接着打开和注册硬件。不一样的地方如下：

1.Execute-->ChipPower，如图9。读卡成功，如图10。

图9

图10
