xv6操作系统中增加一个系统调用

简要介绍一下xv6中增加系统调用的方法和步骤。



本文情景：xv6系统中，不自带Linux下的ps命令，不能直观查看各个进程的状态。为此，需要新增一个系统调用sys_cps()，通过它查看进程，将进程名，pid和优先级打印出来，为之后的调度算法实现做准备。



涉及到的文件有：

syscall.c
syscall.h
usys.S
user.h
sysproc.c
proc.c
proc.h
defs.h



准备工作



xv6中的进程是不带有优先级的，因此需要在进程结构体struct proc中加入一个表示优先级的成员。（在proc.h中）引入priority表示优先级，最终的proc如下：

// Per-process state
struct proc {
  uint sz;                     // Size of process memory (bytes)
  pde_t* pgdir;                // Page table
  char *kstack;                // Bottom of kernel stack for this process
  enum procstate state;        // Process state
  int pid;                     // Process ID
  struct proc *parent;         // Parent process
  struct trapframe *tf;        // Trap frame for current syscall
  struct context *context;     // swtch() here to run process
  void *chan;                  // If non-zero, sleeping on chan
  int killed;                  // If non-zero, have been killed
  struct file *ofile[NOFILE];  // Open files
  struct inode *cwd;           // Current directory
  char name[16];               // Process name (debugging)
  int priority;		           // (0-20)
};

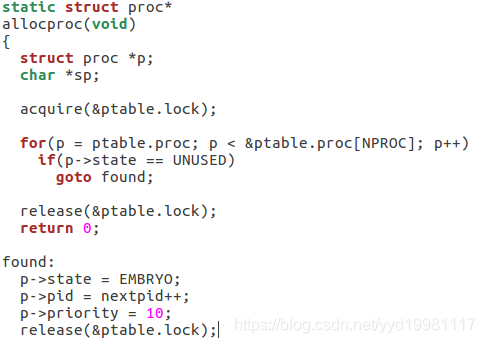

在创建一个进程的时候，可以默认将其优先级设定为10，在proc.c中的allocproc函数中，found模块下，修改p->priority=10即可。（图中倒数第二行）

开始加入系统调用



其他的系统调用，可以参考本文方法，实现不同的函数。



1、首先，在proc.c中，实现具体的系统调用函数功能，此时它只是一个普通的函数，还不是一个系统调用。此处，实现的函数cps()功能即为遍历进程池，打印每个进程的信息，具体实现如下：（直接加在proc.c的最后）

int
cps(void)
{
  struct proc *p;
  sti();	// Enable interrupts
  acquire(&ptable.lock);
  cprintf("name \t pid \t state \t \t priority \n");
  for(p = ptable.proc; p < &ptable.proc[NPROC]; p++)
  {
    if(p->state == SLEEPING)
    cprintf("%s \t %d \t SLEEPING \t %d\n", p->name, p->pid, p->priority);
    else if(p->state == RUNNING)
    cprintf("%s \t %d \t RUNNING \t %d\n", p->name, p->pid, p->priority);
    else if(p->state == RUNNABLE)
    cprintf("%s \t %d \t RUNNABLE \t %d\n", p->name, p->pid, p->priority);
  }
  release(&ptable.lock);
  return 22;
}

最后，cps()的返回值为22。因为cps()最终需要变成一个系统调用，而每个系统调用函数的返回值都是int，代表系统调用号。因此需要制定它的返回编号，在后续操作中，sys_cps的系统调用号即为22。



2、在user.h和defs.h中，定义该函数。（在defs.h中，定义在//proc.c那一块下），定义的语句均为：

int cps(void);

3、在usys.S的最后，加上：

SYSCALL(cps);

至此，完成了该函数的原型实现和用户系统调用接口。然而现在它还不是一个系统调用，需要进一步配置将其加入系统调用的范围。



4、在sys_call.h的最后，加入系统调用号的定义：（注意，第一步里面的函数名字（cps）和这里的系统调用标识（SYS_cps）不要同名，之后会有函数将其关联起来）

#define SYS_cps    22

5、在sys_call.c中，注册该函数：（一共有两处）



第一处：（很多extern的地方，在那一段最后加）

第二处：（在static int (*syscalls[])(void)的大括号中）

在这一步中，将系统调用标识SYS_cps和系统调用函数sys_cps关联起来了。



6、最后一步，也是最关键的，那就是如何将系统调用sys_cps和功能函数cps关联起来，也就是说，只有通过这一步，cps才能成为系统调用。

在sysproc.c中，添加对于sys_cps这个系统调用函数的具体实现：（一般而言，系统调用函数用普通功能函数作为返回。）

至此，系统调用sys_cps会调用函数cps，即实现了系统调用的实际功能。



总结



新增系统调用包括两大部分，一方面，需要在内核中注册它，让系统认为它是一个系统调用（包括系统调用编号、syscalls[]中的注册等），另一方面要实现系统调用的具体功能代码，这一部分和普通函数无差别。



其中，syscall.c、syscall.h两个文件定义了该系统调用标识SYS_cps和系统调用函数sys_cps，proc.c中的cps实现了该函数的具体功能，user.h和defs.h则具体定义了功能函数cps，usys.S则实现了用户访问系统调用的接口，而最后的sysproc.c是将用户和系统调用相连的关键部分。



最后，当前的系统调用已经添加好了。如何实现输入指令ps，执行本文所实现的系统调用，打印进程信息，请参考我另外一篇博客：https://blog.csdn.net/yyd19981117/article/details/95199634
