本文介绍了G-code，一种用于计算机数控(CNC)设备的编程语言，常用于3D打印和其他制造过程。通过分析示例代码，解释了G-code指令如G00、G01等的含义及其在控制设备路径和速度中的作用。通过在线NCviewer，将代码转换为可视化图形，展示了G-code如何创建复杂的3D形状。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

这道题太酷了，看到内容是一堆这样的代码：

G17 G21 G40 G90 G64 P0.003 F50
G0Z0.1
G0Z0.1
G0X0.8276Y3.8621
G1Z0.1
G1X0.8276Y-1.9310
G0Z0.1
G0X1.1034Y3.8621
G1Z0.1
G1X1.1034Y-1.9310
G0Z0.1
G0X1.1034Y3.0345
G1Z0.1
G1X1.6552Y3.5862
G1X2.2069Y3.8621
G1X2.7586Y3.8621
G1X3.5862Y3.5862
G1X4.1379Y3.0345
G1X4.4138Y2.2069

看到这些东西我整个人都迷茫了，赶紧看下 hint，说的是 What language does a CNC machine use?

马上 Google 一下，发现这个代码是 G-code，是一种十分常用的 computer numerical control (CNC) programming language，就是数控的编程语言。比如 3D 打印的控制就是用的这种代码。G-code 维基百科上列举了它的常见 code。

比如题目中的代码：

第一行：
G17 G21 G40 G90 G64 P0.003 F50
其中：
G17	XY plane selection
G21	Programming in millimeters (mm)
G40	Tool radius compensation off
G90	Absolute programming. Fixed cycle, simple cycle, for roughing (Z-axis emphasis)
G64	Default cutting mode (cancel exact stop check mode)
P	Serves as parameter address for various G and M codes
F	Defines feed rate

后面的内容：
G0Z0.1
G0X0.8276Y3.8621
G1Z0.1
G1X0.8276Y-1.9310
其中：
G00	Rapid positioning 表示直接定位到目标位置
G01	Linear interpolation 表示直线要绘制到目标位置
X Y Z 分别是坐标信息

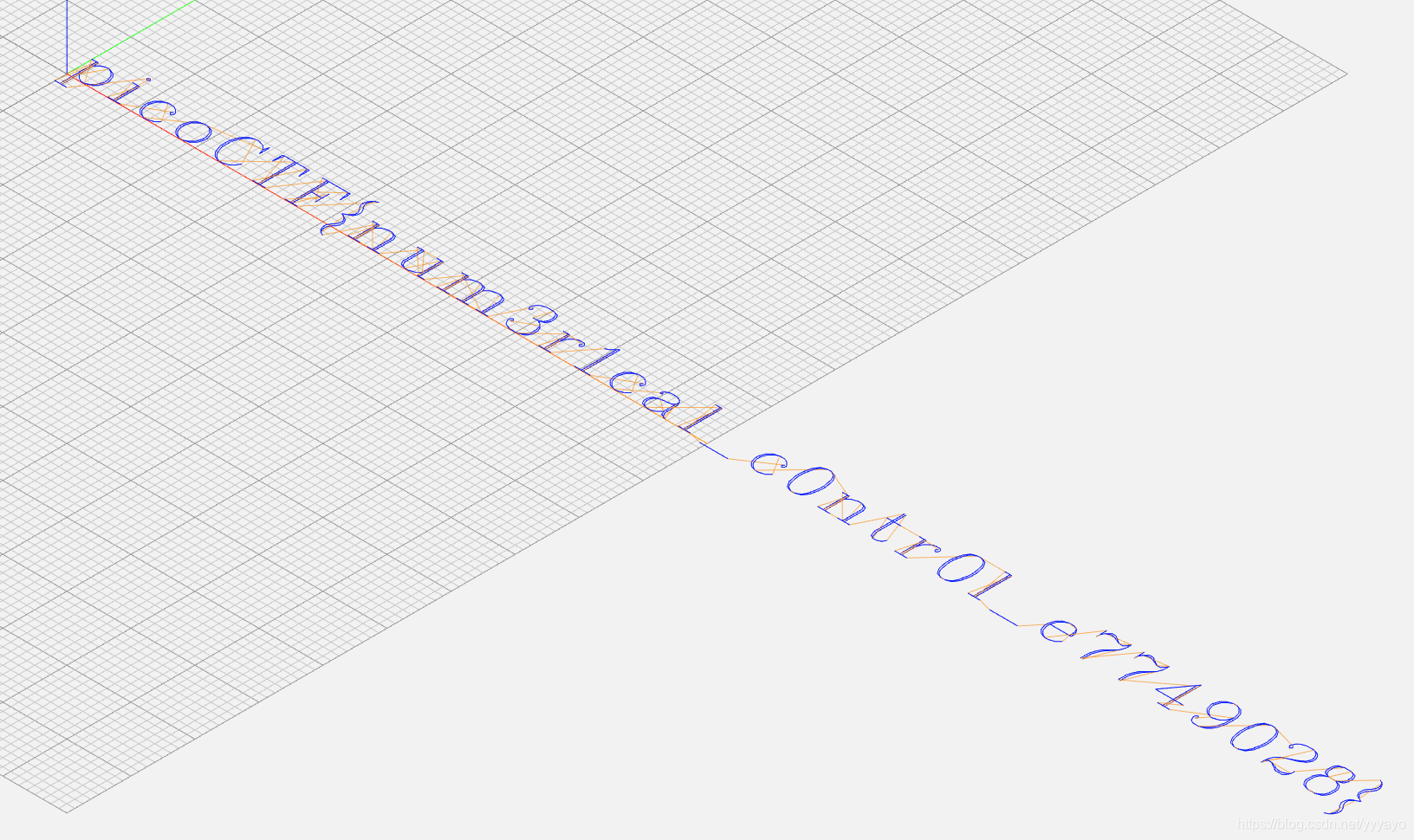

因此猜测这个代码 3D 绘制出的内容就是 flag。于是我把代码输出到文件中保存，找个网站上传上去打算画出来看看。我用的是 NC viewer。

speeds_and_feeds_flag
哇哦，炫酷！
