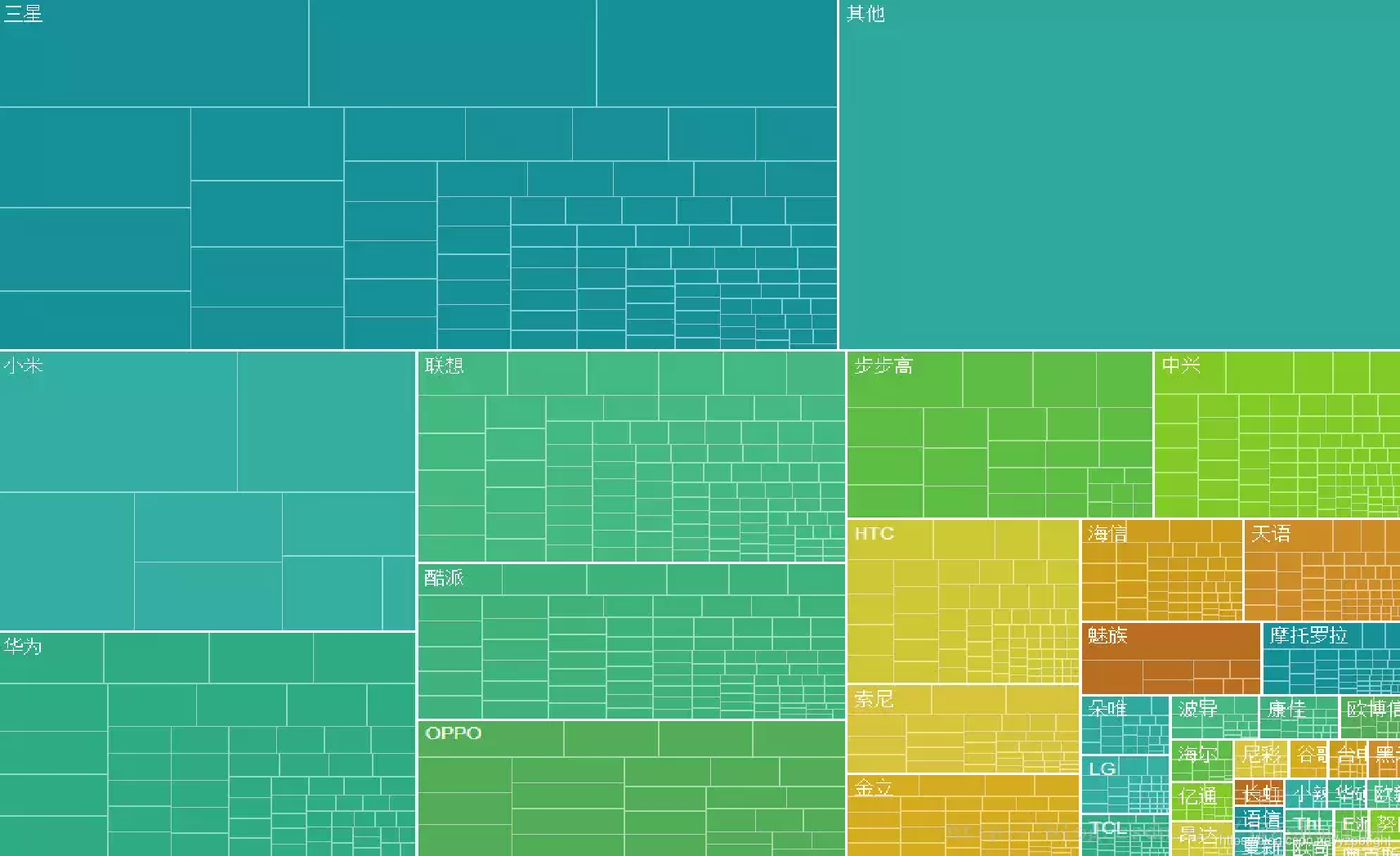

为什么要做适配？Android碎片化

在这里插入图片描述
Android系统碎片化：基于Google原生系统，小米定制的MIUI、魅族定制的flyme、华为定制的EMUI等等；
Android机型屏幕尺寸碎片化：5寸、5.5寸、6寸等等；
Android屏幕分辨率碎片化：320x480、480x800、720x1280、1080x1920等

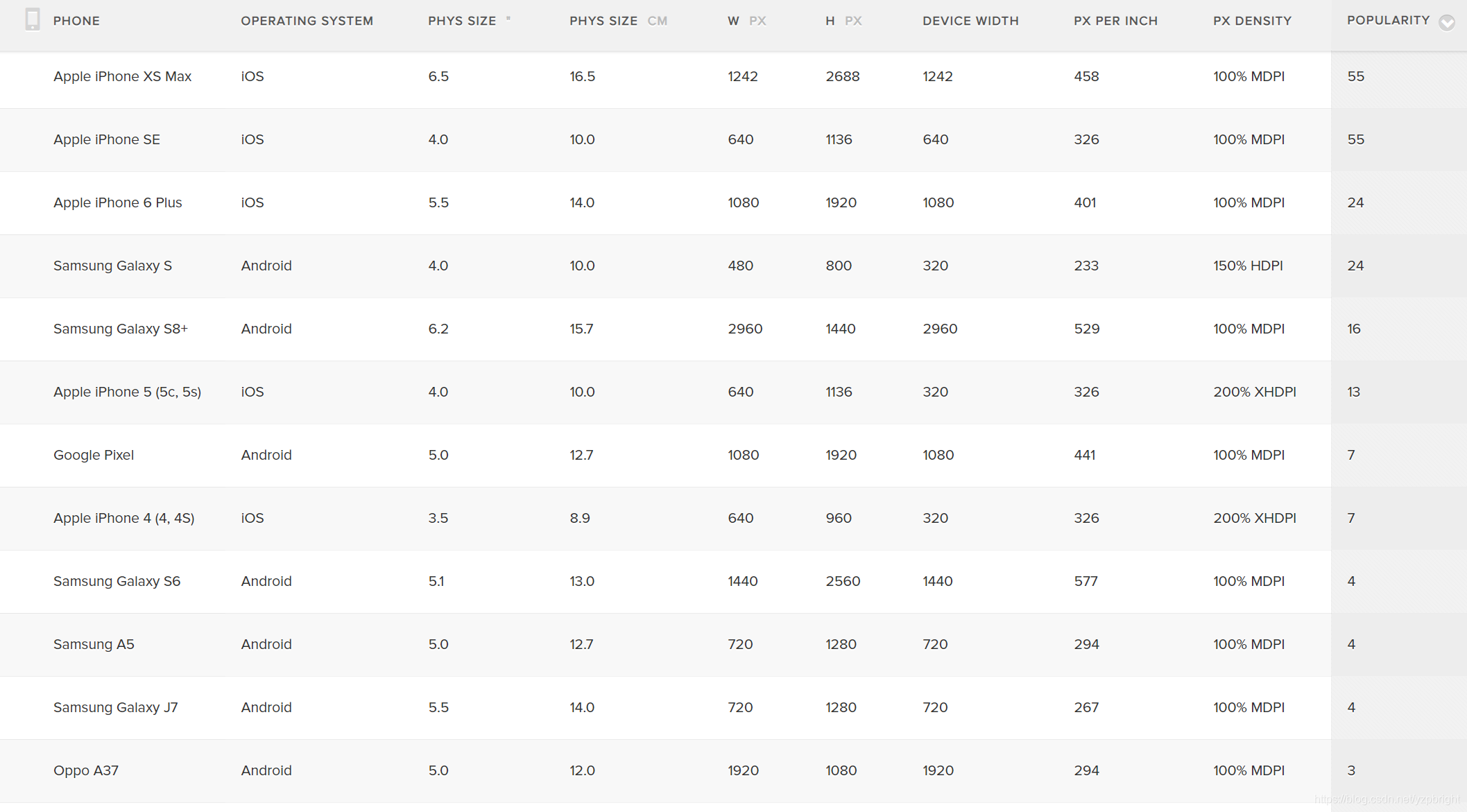

https://screensiz.es/phone 上可以查看市面上流行的手机屏幕尺寸：
在这里插入图片描述

基本概念

像素（px）

  • 含义：通常所说的像素，就是CCD/CMOS上光电感应元件的数量，一个感光元件经过感光，光电信号转换，A/D转换等步骤以后，在输出的照片上就形成一个点，我们如果把影像放大数倍，会发现这些连续色调其实是由许多色彩相近的小方点所组成，这些小方点就是构成影像的最小单位“像素”（Pixel）。简而言之，像素就是手机屏幕的最小构成单元。
  • 单位：px（pixel），1px = 1像素点
  • 一般情况下UI设计师的设计图会以px作为统一的计量单位。
  • 像素是绝对单位， 1px就代表固定的尺寸，全天下所有的1px都是一样大的
  • 那么什么是相对单位？比如1%就是相对的

分辨率(横向像素点*纵向像素点)

  • 含义：手机在横向、纵向上的像素点数总和
  • 一般描述成： 宽*高 ，即横向像素点个数 * 纵向像素点个数（如1080 x 1920）。
  • 单位：px（pixel），1px = 1像素点
  • 就相同大小的屏幕而言，当屏幕分辨率低时（例如 640 x 480），在屏幕上显示的像素少，单个像素尺寸比较大。屏幕分辨率高时（例如 1600 x 1200），在屏幕上显示的像素多，单个像素尺寸比较小。

屏幕尺寸（in）

  • 含义：手机对角线的物理尺寸
  • 单位： 英寸（inch，缩写in），一英寸大约2.54cm
  • 常见的屏幕尺寸有4.7寸、5寸、5.5寸、6寸

屏幕像素密度（dpi）

  • 含义：每英寸的像素点数。
  • 例如每英寸内有160个像素点，则其像素密度为160dpi。
  • 单位：dpi（dots per inch）
  • 计算公式： 像素密度 = 像素 / 尺寸 （dpi = px / in）

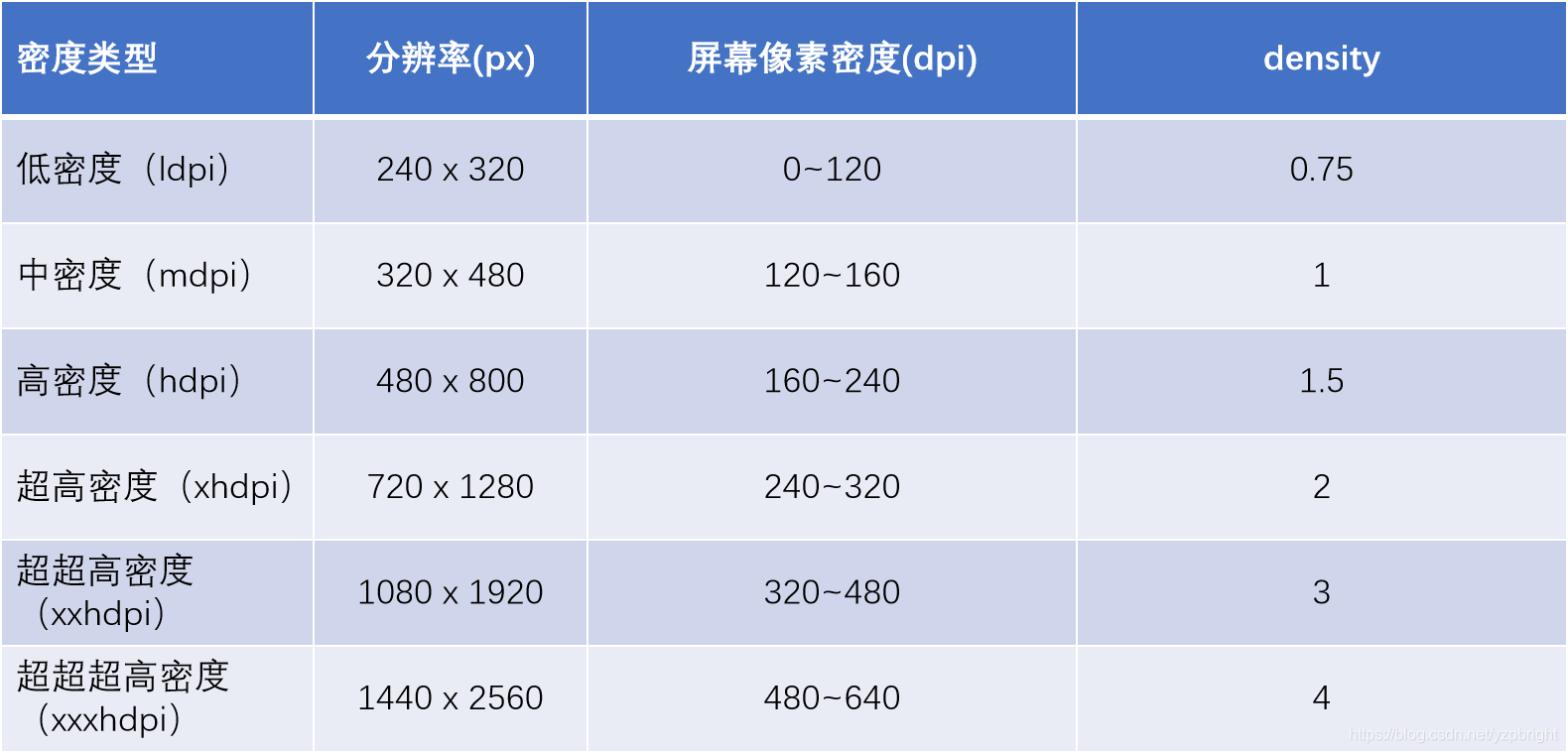

  • 标准屏幕像素密度（mdpi）： 每英寸长度上还有160个像素点（160dpi），即称为标准屏幕像素密度（mdpi）。

在这里插入图片描述

xlarge screens are at least 960dp x 720dp
large screens are at least 640dp x 480dp
normal screens are at least 470dp x 320dp
small screens are at least 426dp x 320dp

屏幕尺寸、分辨率、像素密度三者关系

注意：屏幕宽度(屏幕尺寸)和像素密度没有任何关联关系，屏幕大不一定就像素密度大，由各大手机厂商自己生产决定。

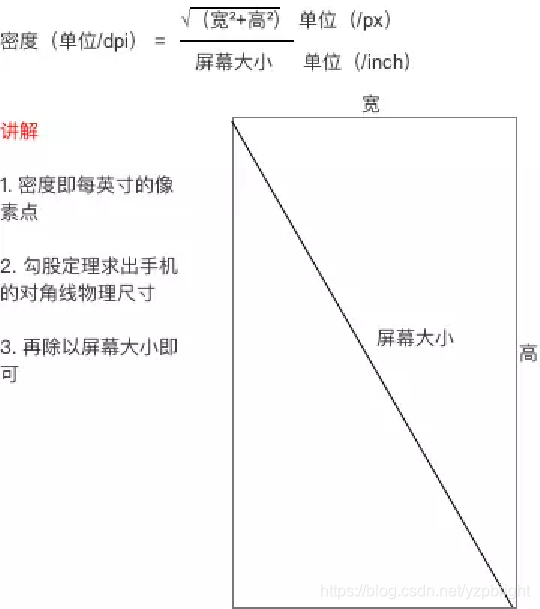

一部手机的分辨率是宽像素点个数x高像素点个数，屏幕大小是以寸为单位，那么三者的关系是：
在这里插入图片描述

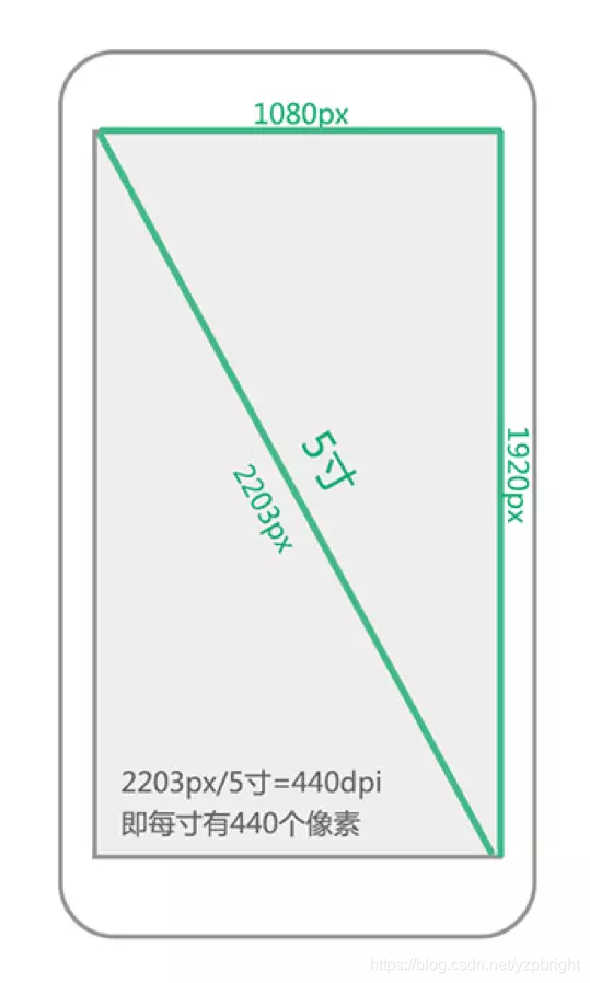

举个例子，假设一部手机的分辨率是1080x1920（px），屏幕大小是5寸，问密度是多少？
在这里插入图片描述

密度无关像素（dp或dip）

  • 含义：density-independent pixel，叫dp或dip，与终端上的实际物理像素点无关
  • 单位：dp，可以保证在不同屏幕像素密度的设备上显示相同的效果，是安卓特有的长度单位。
  • 场景例子：假如同样都是画一条长度是屏幕一半的线，如果使用px作为计量单位，那么在480x800分辨率手机上设置应为240px；在320x480的手机上应设置为160px，二者设置就不同了；如果使用dp为单位，在这两种分辨率下，160dp都显示为屏幕一半的长度。
  • dp与px的转换：控件显示像素(px) = 控件相对尺寸(dp) * 设备屏幕的像素密度(dpi)/基准像素密度(dpi)，这里基准像素密度选择160dpi。
    即：px = density * dp = (dpi / 160) * dp、density = dpi / 160
  • 320* 480的屏幕，按照google标准dpi=160，则：1dp = 1px， 160dp =160px
    如果是相同大小的屏幕，分辨率改为：640*960，则：160dp = 320px

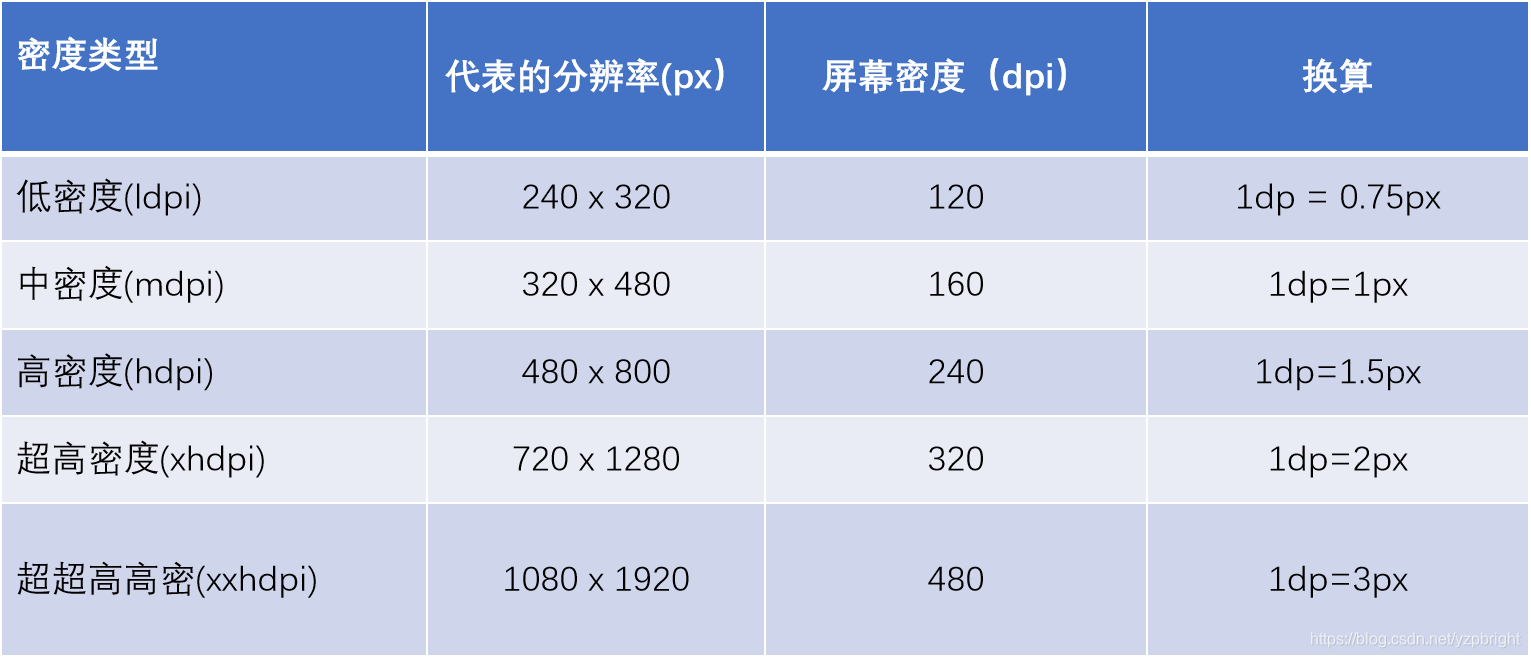

对于五种主流的像素密度（MDPI、HDPI、XHDPI、XXHDPI 和 XXXHDPI）应按照 2:3:4:6:8 的比例进行缩放

在这里插入图片描述

dp(dip)与dpi的区别

dp是density-independent pixel，密度无关像素
dpi是dots per inch，屏幕像素密度

既然用了dp，那为什么还要适配？

比如美工在1280 * 1920分辨率的画布上标注一张图片的宽是30px，那么我们在程序中应该写多少dp的宽度？
按照google官方标准1280*1920分辨率是属于480dpi，density=3，所以30px=10dp，那么我们在程序中应该写10dp的宽度就可以了吗？是不可以的，因为市面上的手机太多了，同样的分辨率的手机屏幕尺寸却千差万别，这样写可能在5inch的手机屏幕上显示效果和UI图上的效果一样，但是在3inch或者6inch手机上的显示效果就会和UI图上的效果差别很大，所以要做适配(也就是说如果各个手机厂商都按照google官方标准，多大分辨率就对应相应规定多大的手机屏幕尺寸，那么我们就不用适配了，直接写换算后的dp值就可以了!)。

那既然用dp也要适配，为什么不直接用px？
因为dp是密度无关像素，320 * 480的屏幕上160dp=160px，如果屏幕大小不变，分辨率改为：640 * 960，则160dp=320px，我们只需要适配dp就可以了!

dp解决了同一数值在不同分辨率中展示相同尺寸大小的问题（即屏幕像素密度匹配问题），但却没有解决设备尺寸大小匹配的问题（即屏幕尺寸匹配问题），可以通过屏幕适配方案解决。

独立比例像素（sp）

  • 含义：scale-independent pixel，叫sp或sip
  • 单位：sp，字体大小专用单位
  • Android开发时用此单位设置文字大小，可根据字体大小首选项进行缩放，在安卓手机系统设置调节字体大小的时候，文字跟随改变。
  • 推荐使用12sp、14sp、18sp、22sp作为字体大小，不推荐使用奇数和小数，容易造成精度丢失，12sp以下字体太小

sp 与 dp 的区别

  • dp只跟屏幕的像素密度有关；
  • sp和dp很类似但唯一的区别是，Android系统允许用户自定义文字尺寸大小（小、正常、大、超大等等），当文字尺寸是“正常”时1sp=1dp=0.00625英寸，而当文字尺寸是“大”或“超大”时，1sp>1dp=0.00625英寸。类似我们在windows里调整字体尺寸以后的效果——窗口大小不变，只有文字大小改变。

获取屏幕密度

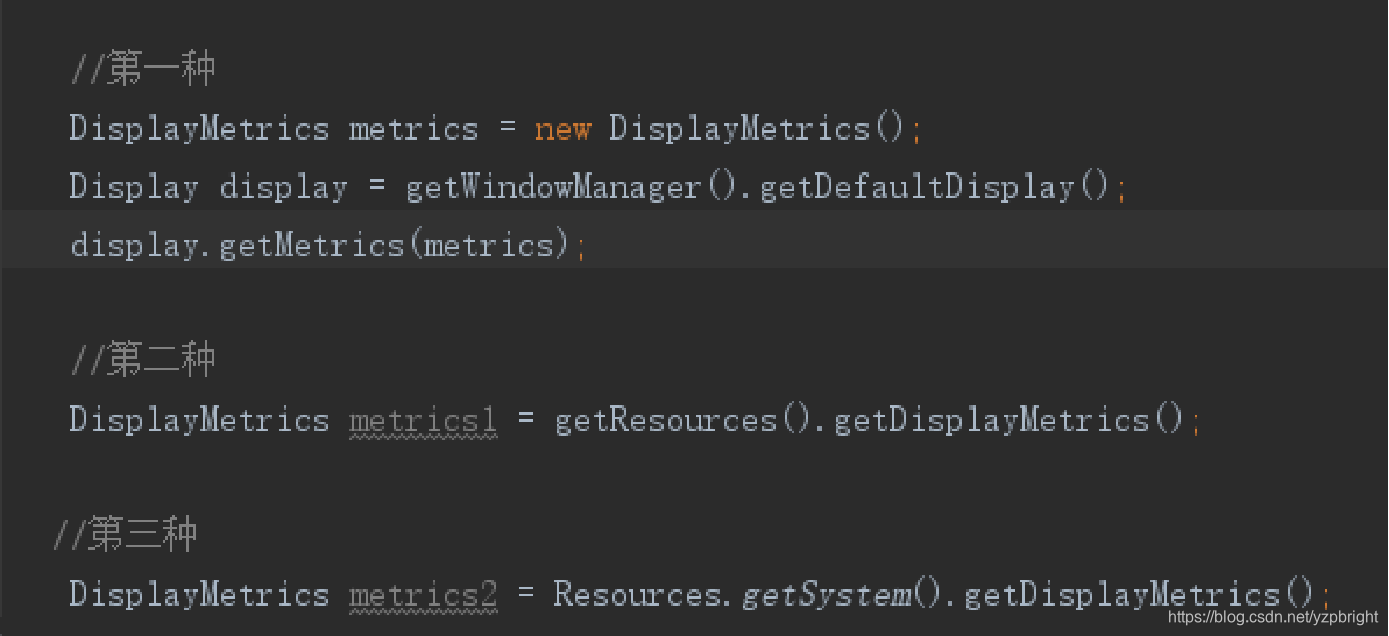

获取屏幕的density值：
在这里插入图片描述

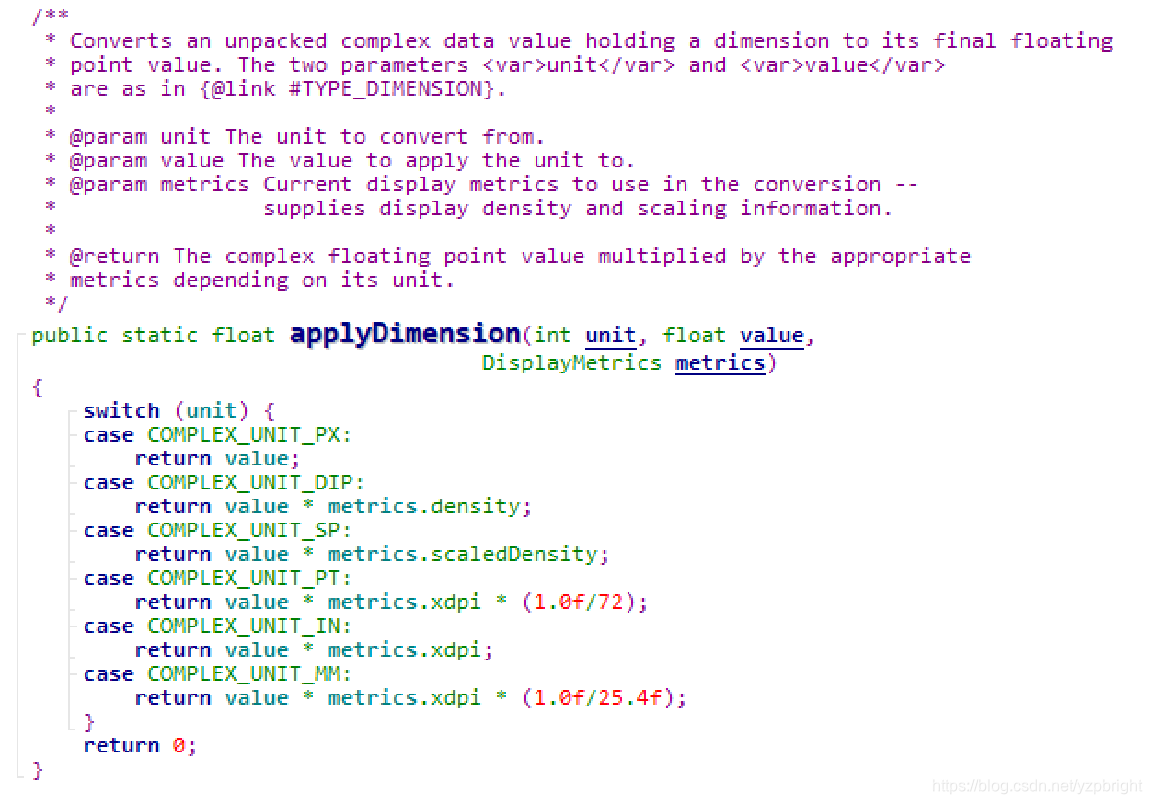

系统最终绘制视图控件时都是通过下面这个方法把dp转换成px进行绘制的：
在这里插入图片描述
开发者在xml中写视图控件的大小时使用的都是dp，而不用px，因为最后界面在展示的时候都会转化为px绘制在屏幕上，如果你将一个view的宽设为30px，在横向分辨率为300px的手机上占屏幕的1/10，在横向分辨率为480px的手机上这个view占1/16，而如果使用dp来做单位，dp会根据手机屏幕的density(density=dpi/160)自动做调整，转换为不同大小的px，同样大小的dp，大屏幕上是大px，小屏幕上是小px。

适配的几个方面

屏幕适配问题的本质是使得布局、布局组件在不同物理尺寸、不同分辨率的Android手机上具备相同的显示效果，下面我将分几个方面来谈谈如何去适配。

  • 布局组件的适配
  • 布局的适配
  • 代码适配： 即接口适配，加载图片的时候，请求图片时附带图片宽高参数，后台返回对应宽高的图片，而不是用到很小的一张图片却请求了很大的一张图，这样会导致很高的流量使用量。

布局组件的适配

指适配布局组件的大小。

  • 使用密度无关像素(dip、dp)指定尺寸
  • 使用相对布局或线性布局，不要使用绝对布局
  • 使用wrap_content、match_parent、权重
  • 使用minWidth、minHeight、lines等属性

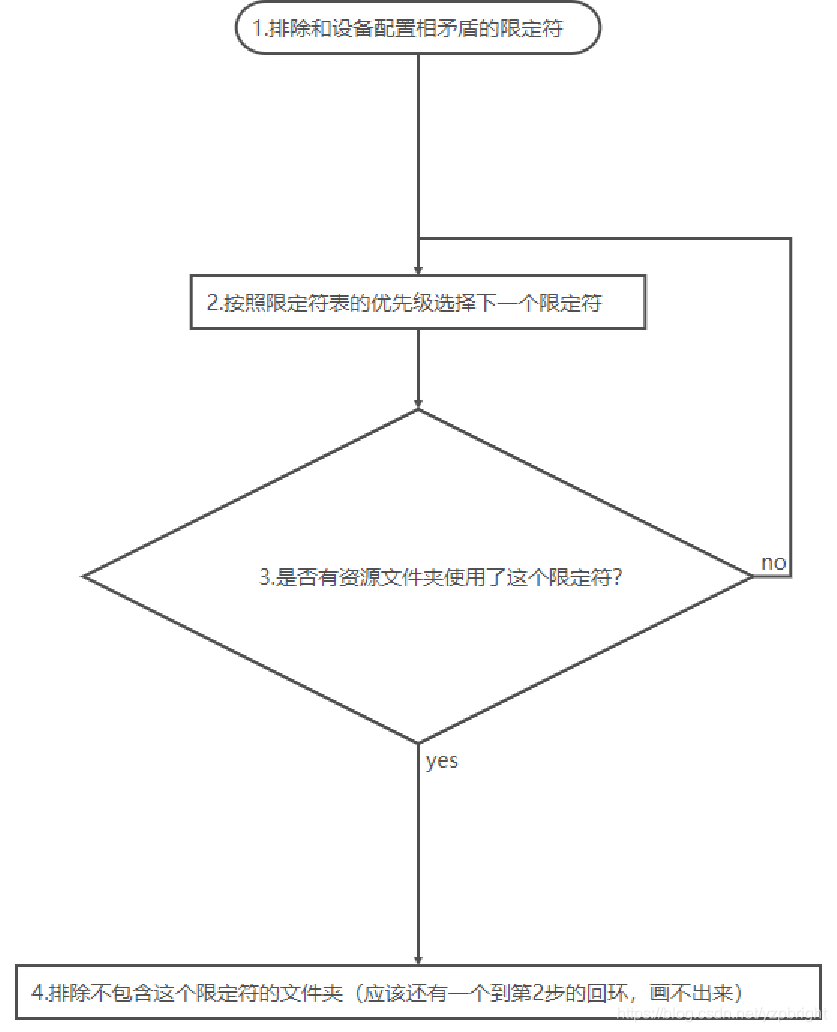

  • dimens使用(根据限定符去找适合的values文件夹下的dimens.xml文件，比如values-sw320dp、values-sw600dp、values-sw720dp)

在这里插入图片描述
更多限定符参考：
https://developer.android.google.cn/guide/topics/resources/providing-resources.html

布局的适配

指去适合的布局文件夹下找合适的布局文件。

  • 使用Size限定符
  • 最小宽度限定符
  • 使用屏幕方向限定符
  • 使用布局别名
  • 多套layout适配

图片的适配

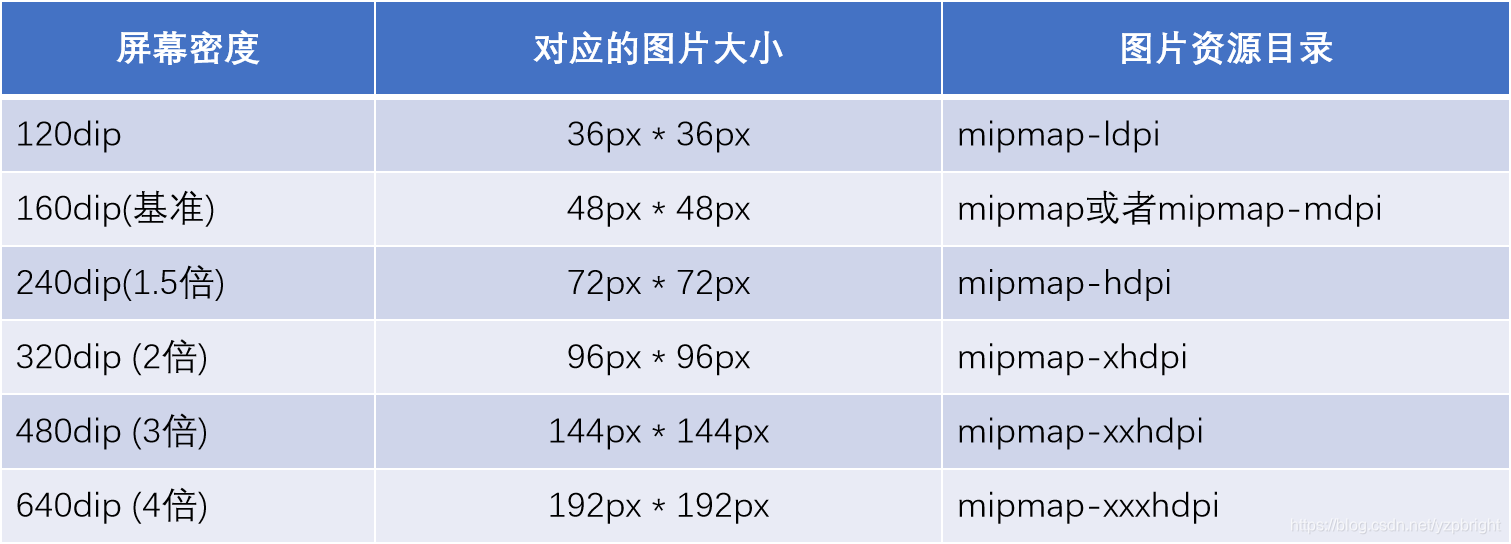

  • LOGO 图标

在这里插入图片描述

  • 普通图片和图标
  • 自动拉伸位图：Nine-Patch的图片类型
  • 动画、自定义view、shape：一些背景可以用自定义view、shape

ImageView的ScaleType适配

  • android:scaleType=“center”
    保持原图的大小，显示在ImageView的中心。当原图的size大于ImageView的size时，多出来的部分被截掉

  • android:scaleType=“center_inside”
    以原图正常显示为目的，如果原图大小大于ImageView的size，就按照比例缩小原图的宽高，居中显示在ImageView中。如果原图size小于ImageView的size，则不做处理居中显示图片

  • android:scaleType=“center_crop”
    以原图填满ImageView为目的，如果原图size大于ImageView的size，则与center_inside一样，按比例缩小，居中显示在ImageView上。如果原图size小于ImageView的size，则按比例拉升原图的宽和高，填充ImageView居中显示

  • android:scaleType=“matrix”
    不改变原图的大小，从ImageView的左上角开始绘制，超出部分做剪切处理

  • androd:scaleType=“fit_xy”
    把图片按照指定的大小在ImageView中显示，拉伸显示图片，不保持原比例，填满ImageView.

  • android:scaleType=“fit_start”
    把原图按照比例放大缩小到ImageView的高度，显示在ImageView的start（前部/上部）

  • android:sacleType=“fit_center”
    把原图按照比例放大缩小到ImageView的高度，显示在ImageView的center（中部/居中显示）

  • android:scaleType=“fit_end”
    把原图按照比例放大缩小到ImageView的高度，显示在ImageVIew的end（后部/尾部/底部）

刘海屏

google官方刘海屏适配方案
https://developer.android.com/reference/android/view/DisplayCutout

各大厂商的方案
华为: https://devcenter-test.huawei.com/consumer/cn/devservice/doc/50114
OPPO: https://open.oppomobile.com/service/message/detail?id=61876
vivo: https://dev.vivo.com.cn/doc/document/info?id=103

折叠屏

华为: https://developer.huawei.com/consumer/cn/devservice/doc/90101

适配方案

AndroidAutoLayout

宽高限定符适配

smallestWidth限定符适配

今日头条屏幕适配方案

github地址

https://github.com/JessYanCoding/AndroidAutoSize
https://github.com/JessYanCoding/AndroidAutoSize/blob/master/README-zh.md

使用

1.添加Gradle配置

implementation 'me.jessyan:autosize:1.2.1'

2.添加AndroidManifest配置

<manifest>
    <application>
        <meta-data
            android:name="design_width_in_dp"
            android:value="360"/>
        <meta-data
            android:name="design_height_in_dp"
            android:value="640"/>
     </application>
</manifest>

demo：
https://github.com/JessYanCoding/AndroidAutoSize/tree/master/demo/src/main/java/me/jessyan/autosize/demo

原理解释1

适配思路
当我们在屏幕上看到view的时候，系统会根据程序员设置的view的dp和手机屏幕的dpi计算出view的px，px是多少view就是多大，现在我们需要适配多种屏幕，最终目的就是使view和屏幕的比例都一样，屏幕的px是厂商固定好的，我们只有改变view计算后显示的px值来保证他们的比例都一样。

实现思路
现在就要考虑如何改变系统最后计算出的px了，px=density*dp，系统是根据这个公式去计算view显示的px的，如果在代码中动态的改变每个view的dp，我们可以实现适配，工作量太大，不现实，那么我们只有改变density的值了，
density解析：density在每个设备上都是固定的，density=dpi/160，意思就是1dp占多少像素，这个值是可以在代码中改变的，今日头条屏幕适配方案就是改变系统的density值。

最终方案
那么我们该考虑如何改变density的值，让他最后计算出来的px是我们想要的px呢，如果我们的设计图宽度是360dp，屏幕宽的px是720px，现在我们在设计图上有一个宽180dp的view（即占屏幕的一半），适配后实际显示的px应该应该是360px，density=px/dp=720px/360dp=2；这个2就是我们在这个宽的px=720的设备上计算出来的density，通过屏幕宽的px/设计图宽的dp来动态的改变每个手机设备的density，从而改变系统最后计算出来各个视图控件的px。

原理解释2

今日头条屏幕适配方案的核心原理在于，根据以下公式算出 density：
当前设备屏幕总宽度（单位为像素）/ 设计图总宽度（单位为 dp) = density

density 的意思就是 1 dp 占当前设备多少像素

然后把计算出来的density设置为系统的density。

为什么要算出 density，这和屏幕适配有什么关系呢？

//TypedValue.java

    public static float applyDimension(int unit, float value, DisplayMetrics metrics) {
        switch (unit) {
        case COMPLEX_UNIT_PX:
            return value;
        case COMPLEX_UNIT_DIP:
            return value * metrics.density;
        case COMPLEX_UNIT_SP:
            return value * metrics.scaledDensity;
        case COMPLEX_UNIT_PT:
            return value * metrics.xdpi * (1.0f/72);
        case COMPLEX_UNIT_IN:
            return value * metrics.xdpi;
        case COMPLEX_UNIT_MM:
            return value * metrics.xdpi * (1.0f/25.4f);
        }
        return 0;
    }

大家都知道，不管你在布局文件中填写的是什么单位，最后都会被转化为 px，系统就是通过上面的方法，将你在项目中任何地方填写的单位都转换为 px 的。

所以我们常用的 px 转 dp 的公式 dp = px / density，就是根据上面的方法得来的，density 在公式的运算中扮演着至关重要的一步。

要看懂下面的内容，还得明白，今日头条的适配方式，今日头条适配方案默认项目中只能以高或宽中的一个作为基准，进行适配，为什么不像 AndroidAutoLayout 一样，高以高为基准，宽以宽为基准，同时进行适配呢？

因为大部分市面上的 Android 设备的屏幕高宽比都不一致，特别是现在大量全面屏的问世，这个问题更加严重，不同厂商推出的全面屏手机的屏幕高宽比都可能不一致。

这时我们只以高或宽其中的一个作为基准进行适配，就会有效的避免布局在高宽比不一致的屏幕上出现变形的问题。

明白这个后，我再来说说 density，density 在每个设备上都是固定的，dpi / 160 = density，屏幕的总 px 宽度 / density = 屏幕的总 dp 宽度。

假设有两个设备：

  • 设备 1，屏幕宽度为 1080px，480DPI，屏幕总 dp 宽度为： 1080 / (480 / 160) = 360dp
  • 设备 2，屏幕宽度为 1440px，560DPI，屏幕总 dp 宽度为： 1440 / (560 / 160) = 411dp

可以看到屏幕的总 dp 宽度在不同的设备上是会变化的，但是我们在布局中填写的 dp 值却是固定不变的。

这会导致什么呢？假设我们布局中有一个 View 的宽度为 100dp，在设备 1 中 该 View 的宽度占整个屏幕宽度的 27.8% (100 / 360 = 0.278)，但在设备 2 中该 View 的宽度就只能占整个屏幕宽度的 24.3% (100 / 411 = 0.243)，可以看到这个 View 在像素越高的屏幕上，dp 值虽然没变，但是与屏幕的实际比例却发生了较大的变化，所以肉眼的观看效果，会越来越小，这就导致了传统的填写 dp 的屏幕适配方式产生了较大的误差。

这时我们要想完美适配，那就必须保证这个 View 在任何分辨率的屏幕上，与屏幕的比例都是相同的。

这时我们该怎么做呢？改变每个 View 的 dp 值？不现实，在每个设备上都要通过代码动态计算 View 的 dp 值，工作量太大

如果每个 View 的 dp 值是固定不变的，那我们只要保证每个设备的屏幕总 dp 宽度不变，就能保证每个 View 在所有分辨率的屏幕上与屏幕的比例都保持不变，从而完成等比例适配，并且这个屏幕总 dp 宽度如果还能保证和设计图的宽度一致的话，那我们在布局时就可以直接按照设计图上的尺寸填写 dp 值。

屏幕的总 px 宽度 / density = 屏幕的总 dp 宽度

在这个公式中我们要保证 屏幕的总 dp 宽度 和 设计图总宽度 一致，并且在所有分辨率的屏幕上都保持不变，我们需要怎么做呢？屏幕的总 px 宽度 每个设备都不一致，这个值是肯定会变化的，这时今日头条的公式就派上用场了

当前设备屏幕总宽度（单位为像素）/ 设计图总宽度（单位为 dp) = density

这个公式就是把上面公式中的 屏幕的总 dp 宽度 换成 设计图总宽度，原理都是一样的，只要 density 根据不同的设备进行实时计算并作出改变，就能保证 设计图总宽度 不变，也就完成了适配。

动态权限适配

  • 权限分类
    Normal Permissions
    Dangerous Permission
  • 查看命令
    adb shell pm list permissions -d -g
  • 注意不能在进入app时就把app用到的所有权限一次性全部申请下来，因为用户在使用app过程中可能关闭动态权限，这样到具体用到权限的页面时还是要写一遍权限申请流程。

参考 ：
https://developer.android.google.cn/training/multiscreen/screendensities#java

http://developer.android.com/guide/practices/screens_support.html
https://developer.android.google.cn/guide/practices/screens_support.html

Android 屏幕适配：最全面的解决方案
安卓屏幕完美适配方案——独家秘笈
Android 屏幕适配方案

今日头条适配方案官方文档：一种极低成本的Android屏幕适配方式

骚年你的屏幕适配方式该升级了!-今日头条适配方案
骚年你的屏幕适配方式该升级了!-SmallestWidth 限定符适配方案
今日头条屏幕适配方案终极版正式发布!
