DCN 神州数码 交换机 端口镜象功能典型配置

最新推荐文章于 2024-04-18 10:37:26 发布
最新推荐文章于 2024-04-18 10:37:26 发布
阅读量984 收藏 11
点赞数 7
分类专栏： 神州数码 文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-NC-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/z09364517158/article/details/135574338
版权
本文介绍了如何通过Switch设备将E1/2和E1/3端口的收发报文镜像到E1/1端口，以便网管服务器分析网络流量。详细步骤包括配置镜像源端口和目的端口。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、组网说明

        网管服务器需要通过抓取镜象报文的方式分析网络中的流量，现在将Switch的E 1/2和E 1/3端口的收发报文做为镜象的源，镜象给E 1/1端口所联的网管服务器。

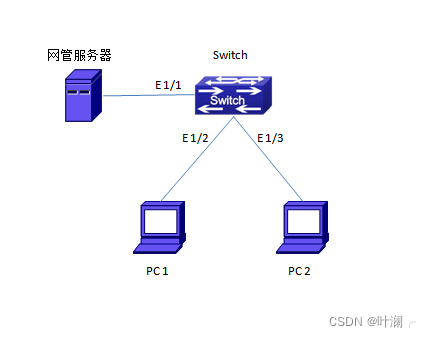

二、组网图

三、配置步骤

        #配置镜象源端口
Switch(config)#monitor session 1 source interface ethernet 1/2-3 both
        #配置镜象的目地端口
Switch(config)#monitor session 1 destination interface ethernet 1/1
