数据中心架构ToR和EoR【总结】
https://www.cnblogs.com/Anker/p/8998904.html
1、前言

最近在看《云数据中心网络技术》，学习了企业数据中心网络建设过程，看到有ToR和EoR两种布线方式，之前没有接触过，今天总结一下。

2、布线方式

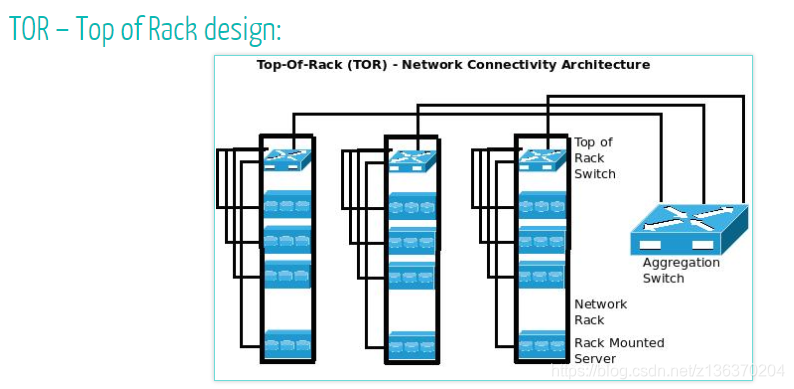

ToR：（Top of Rack）接入方式就是在服务器机柜的最上面安装接入交换机。

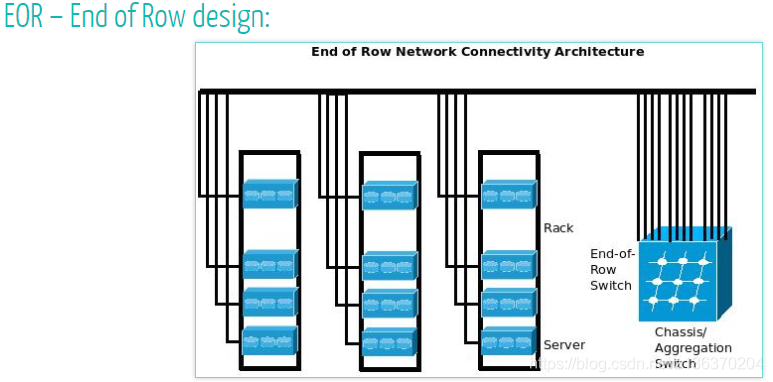

EoR：（End of Row）接入交换机集中安装在一列机柜端部的机柜内，通过水平缆线以永久链路方式连接设备柜内的主机/服务器/小型机设备。EoR 对设备机柜需要敷设大量的水平缆线连接到交换机。

3、对比

EOR布线方式的缺点：从服务器机柜到网络机柜的铜缆多(约有20-40根铜缆)，且距网络机柜越远的服务器机柜的铜缆，在机房中的布线距离越长，由此导致线缆管理维护工作量大、灵活性差。

TOR布线的缺点：每个服务器机柜受电源输出功率限制，可部署的服务器数量有限，由此导致机柜内交换机的接入端口利用率不足。在几个服务器机柜间共用1-2台接入交换机，可解决交换机端口利用率不足的问题，但这种方式增加了线缆管理工作量。

从网络设计考虑，TOR布线方式的每台接入交换机上的VLAN量不会很多，在网络规划的时候也要尽量避免使一个VLAN通过汇聚交
