单臂路由配置

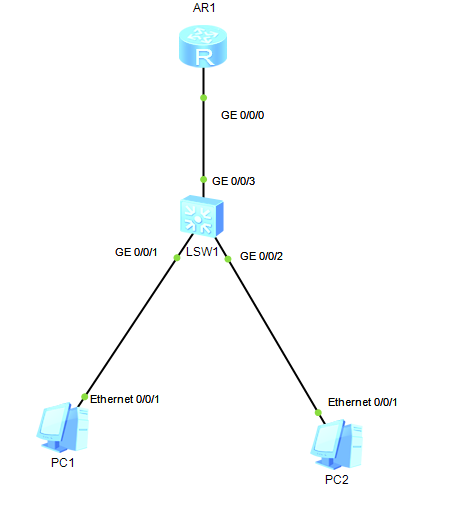

拓扑图如下:

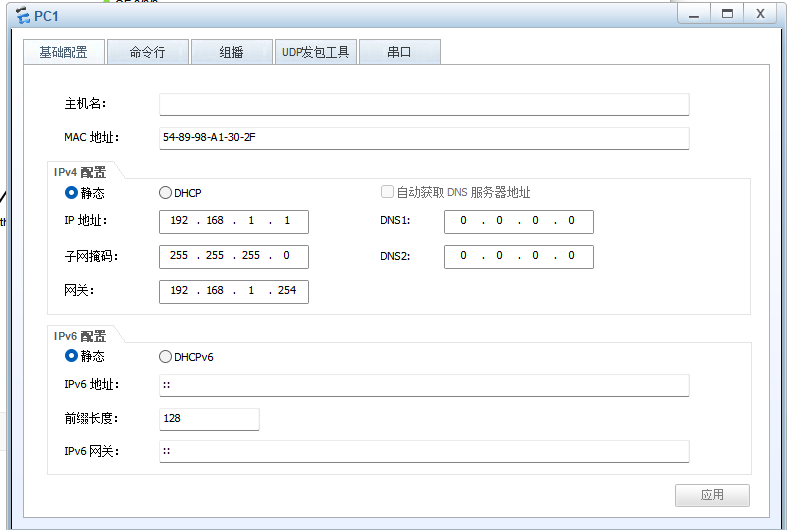

PC1：

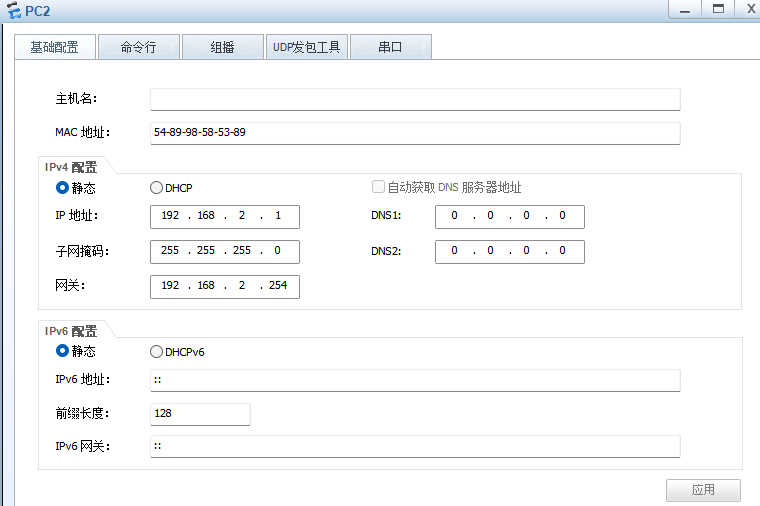

PC2:

交换机配置：

[Huawei]vlan batch 10 20    #交换机创建两个主机各自的VLAN
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 20
[Huawei-GigabitEthernet0/0/2]q
#配置交换机与路由器的接口类型为trunk，放行VLAN 10 和20
[Huawei]int g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type trunk
[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20
[Huawei-GigabitEthernet0/0/3]q
[Huawei] User interface con0 is available

路由器配置：

[Huawei]int g0/0/0.1
[Huawei-GigabitEthernet0/0/0.1]ip add 192.168.1.254 24    #添加192.168.1.0网段的网关
#路由器不能处理带有VLAN标签的数据帧，此命令可以使进入此接口的数据帧摘掉VLAN10的标签，同时从此接口发出的数据帧也会打上VLAN10的标签
[Huawei-GigabitEthernet0/0/0.1]dot1q termination vid 10
[Huawei-GigabitEthernet0/0/0.1]q
[Huawei]int g0/0/0.2
[Huawei-GigabitEthernet0/0/0.2]ip add 192.168.2.254 24    #添加192.168.2.0网段的网关
#此命令可以使进入此接口的数据帧摘掉VLAN20的标签，同时从此接口发出的数据帧也会打上VLAN20的标签
[Huawei-GigabitEthernet0/0/0.2]dot1q termination vid 20
[Huawei-GigabitEthernet0/0/0.2]q

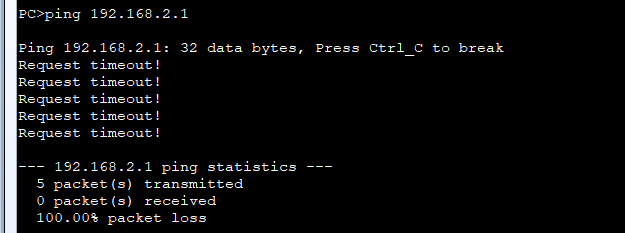

经过以上配置，两台主机可以ping通路由器的网关，但不能互相ping通主机，还需以下配置：

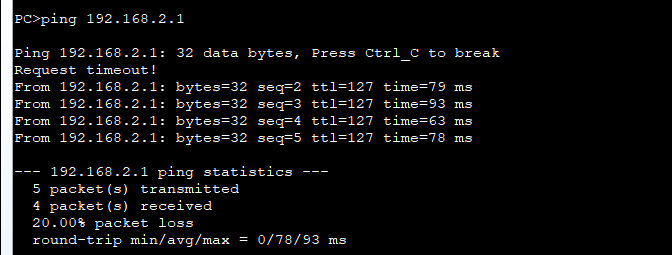

开启ARP广播，如子接口未配置arp broadcast enable ，将导致路由器不能主动发送arp广播报文，即PC1 ping PC2时，PC1发送ARP报文至网关后，网关不能发送ARP报文至PC2，也就得不到PC2的MAC地址，也就ping不通。

 [Huawei]int g0/0/0.1
 [Huawei-GigabitEthernet0/0/0.1]arp broadcast enable
 [Huawei-GigabitEthernet0/0/0.1]q
 [Huawei]int g0/0/0.2
 [Huawei-GigabitEthernet0/0/0.2]arp broadcast enable
 [Huawei-GigabitEthernet0/0/0.2]q
 [Huawei]
