一、单片机的介绍

1.1单片机简介

     一台能够工作的计算机要有这样几个部件构成：CPU（进行运算、控制）、 RAM （数据存储）、ROM（程序存储）、输入/输出设备（例如：串行口、并行输出口 等）。在个人计算机上这些部件被分成若干块芯片，安装一个称之为主板的印刷 线路板上。而在单片机中，这些部件全部被做到一块集成电路芯片中，所以就称 为单片机（也称微控制器 MCU），而且有一些单片机中除了上述部份外，还集成 了其它部份如 A/D，D/A 等。体积不大，一般用 40 脚封装，当然功能多一些 单片机也有引脚比较多的， 如 68 引脚， 功能少的只有 10 多个或 20 多个引脚，有的甚至只 8 只引脚。

1.2 51单片机简介

        51 单片机是对所有兼容 Intel 8031 指令系统的单片机的统称。该系列单片 机的始祖是 Intel 的 8004 单片机，后来随着 Flash rom 技术的发展，8004 单片 机取得了长足的进展，成为应用最广泛的 8 位单片机之一，其代表型号是 ATMEL 公司的 AT89 系列，它广泛应用于工业测控系统之中。很多公司都有 51 系列的兼 容机型推出，今后很长的一段时间内将占有大量市场。51 单片机是基础入门的 一个单片机，还是应用最广泛的一种。需要注意的是 51 系列的单片机一般不具 备自编程能力。

        80C51 是 MCS-51 系列中的一个典型品种；其它厂商以 8051 为基核开发出的 CMOS 工艺单片机产品统称为 80C51 系列。当前常用的 80C51 系列单片机主要产品有：

•         Intel(英特尔)的：i80C31、i80C51、i87C51，i80C32、i80C52、i87C52 等；
•         ATMEL(艾德梅尔)的：AT89C51、AT89C52、AT89C2051，AT89S51（RC），AT89S52 （RC）等；
•         Philips(飞利浦)、华邦、Dallas(达拉斯)、Siemens(西门子)等公司的许多产品；
• STC(国产宏晶)单片机：STC89C51、STC89C52、STC89C516、STC90C516 等众多品牌

二、单片机内部结构

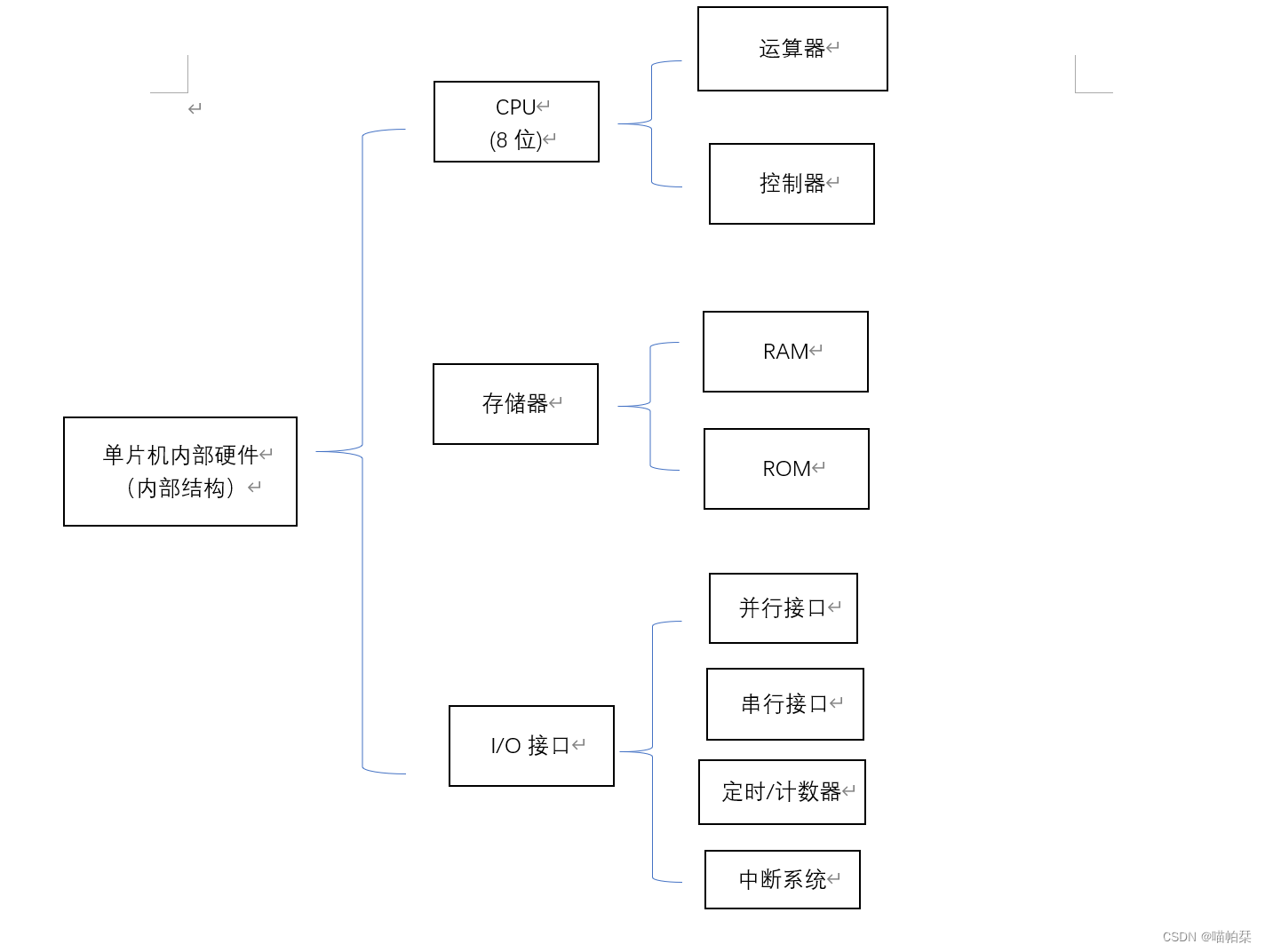

        单片机内部结构如图所示：

        单片机内部结构主要包含三大部分，分别是CPU、存储器以及I/O接口。

2.1.CPU

2.1.1.运算器

• 算术/逻辑运算单元ALU：进行算术逻辑运算，加减乘除、与或非等等。
• 累加器ACC(8位)：助记符A。
• 寄存器B(8位)：配合ACC完成乘除运算，没有乘除运算时，可当做RAM的一个单元。
• 程序状态字寄存器PSW(8位)：存放ALU运算状态

2.1.2.控制器

• 堆栈指针SP(8位)：存取数据，先进后出。数据入栈出栈时，SP自动加1减1。复位时SP=07H。
• 程序计数器PC(16位)：存放下条要执行的指令的地址，PC指针指向哪，CPU就执行哪条指令。复位时PC=0000H
• 数据指针DPTR(16位)：与PC功能一样，区别是DPTR是外部存储器的指针。

2.2. 存储器

        单片机存储器在物理结构上分为4部分，片内程序存储器、片外程序存储器、片内数据存储器、片外数据存储器。但在逻辑上分为3部分，片内外统一编制的程序存储器、片内数据存储器、片外数据存储器，访问这3个存储空间时，采用不同形式的指令。

2.2.1.数据存储器RAM功能介绍

• 随机存储器（RAM）是计算机存储器的一种，它的特点是数据可以随机存取。
• 读取和写入速度非常快，但需要不间断的电源供应。
• RAM可以被CPU读取和写入数据，且存储器中的数据在断电后会丢失。

RAM还分为静态存储(SRAM)和动态存储(DRAM)两种，SRAM比DRAM速度更快，所以价格也更贵。

在单片机应用里面，一般RAM用来存变量、函数参数、返回值等数据，掉电后数据会丢失。

2.2.2.程序存储器ROM功能介绍

• 只读存储器（ROM）是一种只能读取数据，不能写入数据的存储器，数据一旦写入之后就无法更改。
• ROM存储器中的数据是固化在芯片中的，断电后数据不会丢失。
• ROM被用于存储固化的程序和数据，例如BIOS、固件等。

常见的ROM有EPROM、EEPROM、Flash等。

在单片机的应用里，ROM一般用来存储程序，或者一些固化的图片数据。

2.2.3.通用数据存储器

        通用数据存储器被分为三个区，工作寄存器区、可位寻址区、用户数据缓冲器

2.2.3.1.工作寄存器区(00H ~ 1FH)

        工作寄存器区共分为4个工作寄存器组，每组有8个工作寄存器R0 ~ R7，可以通过程序状态字寄存器(PSW)中RS0和RS1两位来选择工作寄存器组。

2.2.3.2.可位寻址区(20H ~ 2FH)

        可以对具体的某一位进行处理、传输数据等。

2.2.3.3.用户数据缓冲区(30H ~ 7FH)

        用户RAM，只能按字节寻址

2.2.4 特殊功能寄存器

21个特殊功能寄存器中，有11可位寻址。

2.3.I/O接口

        I/O接口可以划分为：

• 并行接口（可同时输入和输出）
• 串行接口（只能单向传入或者输出）
• 定时/计数器
• 中断系统

2.3.1.引脚图

2.3.2.引脚功能介绍

• VSS接地端，VCC（+5V电源）——连接电源电路，为单片机提供工作电源
• RST 复位引脚连接复位电路，提供初始化状态的复位信号
• XTAL1,XTAL2,振荡脉冲输入端，连接时钟电路给CPU工作提供时序
  • 上述5个引脚构成的电路的单片机最小系统
• ALE 地址锁存引脚。单片机扩展时，提供低8位地址和8位数据总线，分时复用的复位信号
• PSEN 扩展ROM的连通信号（高电平有效）
• EA
  •  EA=1(接+5V），上电后单片机造访片内ROM，地址超过0FFFH后，再寻址片外ROM
  •  EA=0(接地），上电后单片机以片外开始寻址
• P0~P3

不扩展		扩展
连接I/O设备	P0	低8位地址/8位数据分时复用总线
纯正的I/O口，连接I/O设备	P1	纯正的I/O口，连接I/O设备
连接I/O设备	P2	扩展时作为高8位地址线
优先实验第二功能，连接I/O设备	P3	P3.6,P3.7作为读/写控制线，其余6个I/O口优先使用第二个功能

PS：P3口第二功能：

• P3.0 RXD（串行口输入）；
• P3.1RXD（串行口输出）；
• P3.2  /INT0（外部中断0输入）；
• P3.3  /INT1（外部中断1输入）；
• P3.4 T0（定时器/计数器0的外部输入）；
• P3.5 T1（定时器/计数器1的外部输入）；
• P3.6 /WR （片外数据存储器写选通控制输出）；
• P3.7 /RD（片外数据存储器读选通控制输出）；

---

总结

本文仅仅简单介绍了51单片机的内部结构，单片机具体的内部构造图得看对应的单片机原理图。
