HMI-59-【多媒体】收音机 2

今天接着搞收音机，今天我们将把控制台的模拟中控旋钮信号引进到收音机里面来，来控制我们收音机调频。

☑当前进度

今天主要工作就是把控制台的模拟中控旋钮信号引入到收音机里面，实现中控旋钮调节收音机频道功能。

在这里插入图片描述

文章目录

HMI-59-【多媒体】收音机 2
☑当前进度
1 界面实现
2 实现指针绘制
3 引入控制台旋钮信号
3.1 原来旧的信号处理
3.2 新的信号
3.3 传入信号处理

☞第三阶段成果展示
☞第二阶段成果展示
☞第一阶段成果展示

关键字： HMI、Multifunction、Qt、QMediaPlayer、收音机

1 界面实现

收音机界面相对简单，上上篇我们已经实现了部分功能，但是在上一篇中，我们重构了部分功能，所以今天这里的代码可能和上上篇有点出入，详细可以看源码内容。

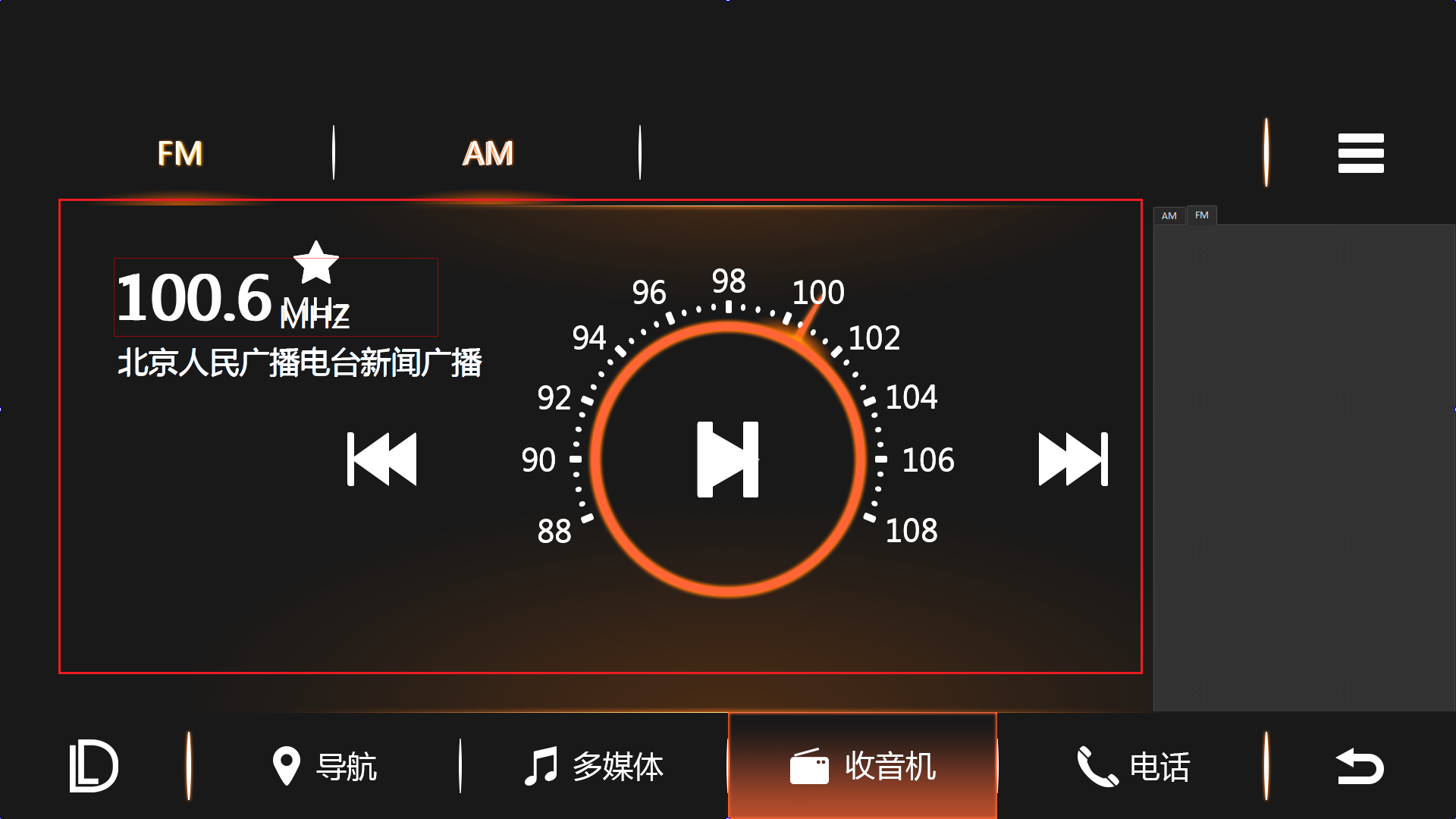

今天主要是实现了频道数字显示和仪表显示，以及频道信息，是否是搜藏的频道，和上一个频道，下一个频道的界面布局。如下图所示

2 实现指针绘制

指针绘制没有太多技术含量，还是在QLabel上绘制QPixmap，代码如下：

void MFD_Radio::drawMeterPointer()
{

    QPainter painter (ui->label_meter_pointer);
    painter.setRenderHint((QPainter::SmoothPixmapTransform));
    painter.setRenderHint(QPainter::HighQualityAntialiasing);
    painter.translate(271,251);
    painter.save();
    painter.rotate(mPointerAngle);         //FM最小值 -112.8 最大值112.5
    painter.drawPixmap(-63,-264,QPixmap(":/Radio/Resources/MultifunctionDisplay/Radio/pointer.png"));
    painter.restore();
}

3 引入控制台旋钮信号

这里需要说明一点，就是我们的控制天旋钮是在不同的功能模式下，有不同的作用。所以这里就需要根据当前功能类型，来传入多媒体，还记得我们原来这个信号的处理方式吗，看下

3.1 原来旧的信号处理

这里我们由于开始只是对开始菜单有用，所以这里对控制台传入的中控旋钮信号没有做任何处理，直接传给了菜单界面，但是现在我们需要对这个信号做处理，就是到底这个信号需要传给那个模块来处理，是音乐，还是导航，还是收音机。

void MultifunctionDisplay::inputControlDialValue(int value)
{
    if(m_menuDisplay)
        m_menuDisplay->inputControlDialValue(value);
}

3.2 新的信号

这里我们暂时使用switch case来处理输入信号，暂时我们还是只用到了菜单和收音机，所以我们暂时只写了这两个，后面根据开发进度完善，或采用更为合适的方式来处理控制台出入信号，代码如下：

void MultifunctionDisplay::inputControlDialValue(int value)
{

    switch (ui->tabWidget_mainFrame->currentIndex()) {
    case MainType::menu:
        if(m_menuDisplay)
            m_menuDisplay->inputControlDialValue(value);
        break;
    case MainType::airConditioner:

        break;
    case MainType::drivingRecorder:

        break;
    case MainType::radio:
        if(m_Radio)
            m_Radio->inputControlDialValue(value);
        break;
    case MainType::multimedia:

        break;
    case MainType::navigation:

        break;
    case MainType::phone:

        break;
    case MainType::m360Panorama:

        break;
    case MainType::mobileConnect:

        break;
    case MainType::internetofVehicles:

        break;
    case MainType::setUp:

        break;
    default:
        break;
    }

}

3.3 传入信号处理

在主框架中是初步的信号处理，具体到对应模块中，还应该有更详细的信号处理。这里我们可以先看下收音机模块中，初步的信号处理。

void MFD_Radio::inputControlDialValue(int value)
{
    if(value>0)
    {
        mChannel += 0.1;
    }
    else
    {
        mChannel -= 0.1;
    }

    if(mChannel< 87.0)
        mChannel = 87.0;

    if(mChannel > 108.0)
        mChannel = 108.0;

    mPointerAngle = -112.8 + (mChannel-87.0) / 21.0 * 225.3;
    ui->label_channel_number->setText(QString::number(mChannel,'f',1));


    update();
}

这里我们首先是对信号做了左右旋转判断处理，右转，也就是顺时针旋转，这频道加 0.1 反之则减0.1，然后我们对频道进行阈值判断，保证在FM下频道值在 87.0-108.0 范围内，完成后，我们通过频道值和仪表显示范围，换算成指针角度，完了顺表更新一下频道的文字显示。

这个代码仅仅是当前代码，后期肯定会更改，不过大致逻辑都是一致的。

☞第三阶段成果展示

目前已完成液晶仪表三种模式的初步显示，小模块后期根据精力更新了，主要还得找美术来搞资源，自己能力不够。暂未跟新计划。展示如下：

基于Qt的汽车仪表模拟 3.0

✈B站链接：https://www.bilibili.com/video/BV1WS4y137y1/

视频不足以展示全部，感兴趣联系作者

☞第二阶段成果展示

目前以完成HUD界面及接口开发，液晶仪表舒适模式和运动模式的开发。视频展示如下：

基于Qt的汽车仪表模拟 2.0

✈B站链接：https://www.bilibili.com/video/BV1aq4y1t7H7/

视频不足以展示全部，感兴趣联系作者

☞第一阶段成果展示

目前以完成HUD界面及接口开发，液晶仪表舒适模式开发。展示如下：

基于Qt的汽车仪表模拟 1.0)

✈B站链接：https://www.bilibili.com/video/BV1qJ411X7Gs/

视频不足以展示全部，感兴趣联系作者

✉说明：

本项目中所使借鉴原型来自：[吉利] 博瑞GE | 仪表HMI设计、吉利汽车HMI项目。

多媒体部分是来自吉利博瑞2017旗舰版界面所有权和解释权都归吉利汽车所有。

设计图的所有权和解释权都归吉利汽车所有。

本项目所有资源文件均由**打不死的小海**复刻制作。

本项目代码暂时不会开源，有需要的源码的可与我联系，左上角二维码加微信。

本项目仅限学习交流、禁止商业使用。
