背景介绍

这是一篇关于PLC编程的文章，特别是关于西门子的博图软件。我并不是专业的PLC编程人员，也不懂电路，所以如果你希望从这里学习PLC编程技术，可能会有些失望。然而，因为工作需要，我开始了解PLC编程，特别是西门子的博图软件，并记录了这些经验。随着我国工业4.0的推进，相信会有更多的人从事类似的工作。如果这篇文章能对你有所帮助，欢迎点赞和关注我❥(^_-)。

/=：赋值取反

说明

“赋值取反”指令将逻辑运算结果 (RLO) 取反并将取反结果分配给功能框上方的操作数。 如果功能框输入的 RLO 为“1”，则二进制操作数将复位。 如果功能框输入的 RLO 为“0”，则操作数的信号状态将置位为“1”。

参数

下表列出了指令“赋值取反”的参数：

参数	声明	数据类型	存储区	说明
<操作数>	Output	BOOL	I、Q、M、D、L	要将取反的 RLO 分配到的操作数。

示例

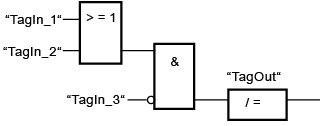

以下示例说明了该指令的工作原理：

满足下列条件时，将复位操作数“TagOut”：

• 操作数“TagIn_1”或“TagIn_2”的信号状态为“1”。
• 操作数“TagIn_3”的信号状态为“0”。

**注：**以上部分内容来之博图V16帮助文档。

---
