基于Android12的Android启动流程介绍

Android系统启动流程介绍

概述

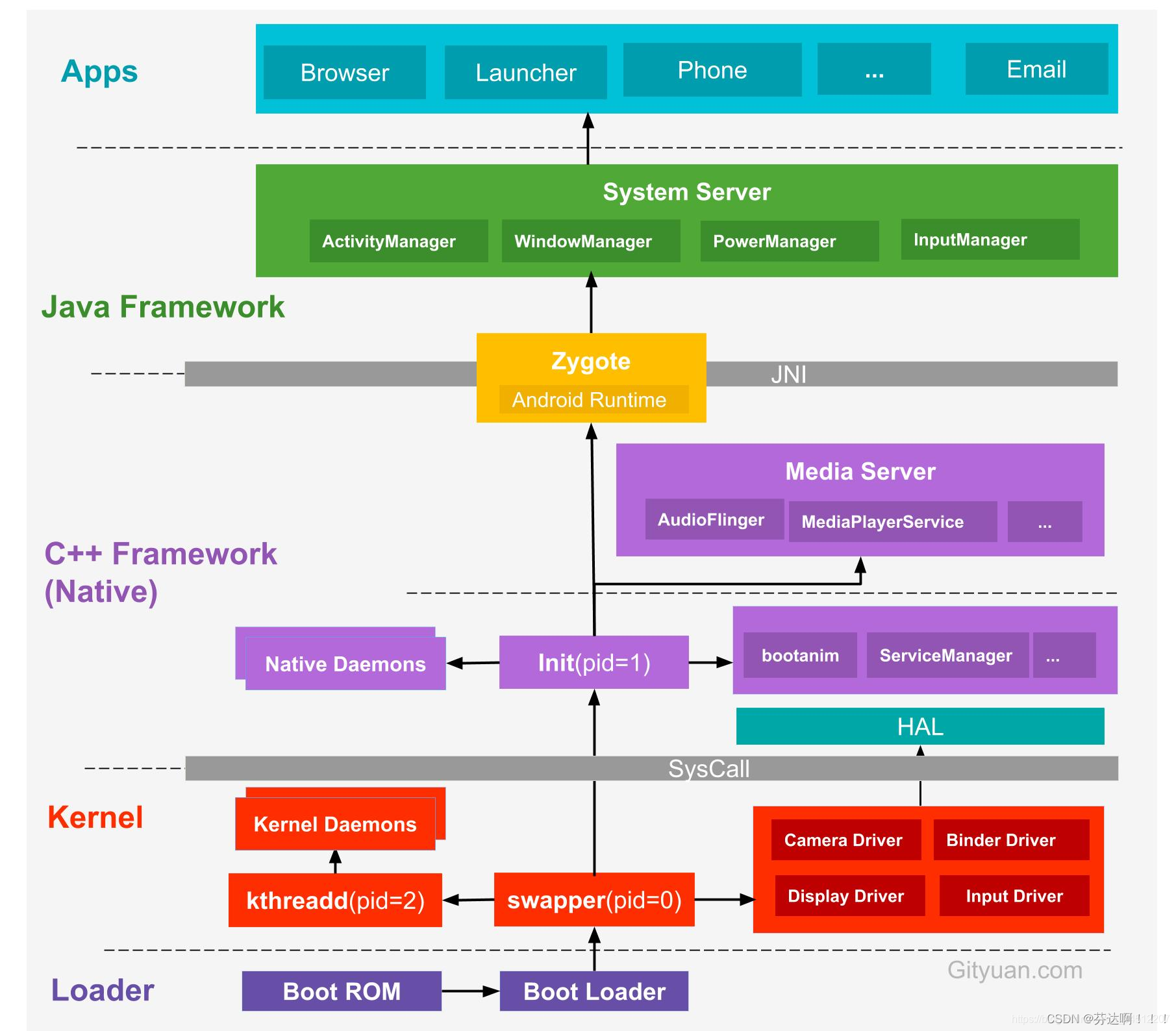

本文将介绍Android系统的启动，从上电开始到系统服务启动完成。整个流程的可以简述为如下流程BootLoader->Kernel -> Native-> Framework-> App，简单讲述一下每个阶段，详细的自下而上的流程介绍如下图

接下来介绍一下这些阶段的具体细节

上电->Bootloader

本阶段主要任务：引导芯片从固化在ROM里预设的代码开始执行。它将引导加载程序加载到RAM中并开始执行。

Bootloader->Kernel

Bootloader的主要作用是准备硬件环境，引导Linux Kernel（Linux内核）的启动。
启动过程中，会区分本次要启动的系统是Android系统或Recovery模式还是Fastboot模式，完成引导加载程序后，它将执行跳转到Linux内核

Kernel->init

Android系统底层基于Linux Kernel, Linux内核在Android上启动的方式与在其他系统上类似。它将设置系统运行所需的一切。初始化中断控制器，设置内存保护，缓存和调度。

• 启动swapper进程（pid=0），这是系统初始化过程kernel创建的第一个进程，用于初始化进程管理、内存管理、加载Display、Camera、Binder等驱动
• 启动kthreadd进程，这是Linux系统的内核进程。kthreadd是所有内核进程的鼻祖。
  一旦内存管理单元和缓存被初始化，系统将能够使用虚拟内存并启动用户空间进程。 内核将在根文件系统中查找init进程入口(在Android目录的system/core/hw/init下找到)，并将其作为初始用户空间进程启动

init

Kerner启动找到init进程后，进程入口为源码init目录下的main.cpp的main()，然后在Selinux.cpp中使用execv启动init进程（旧版本直接调用/system/core/init/Init.cpp的main()）。这个init进程是Linux系统中用户空间的第一个进程(pid=1)

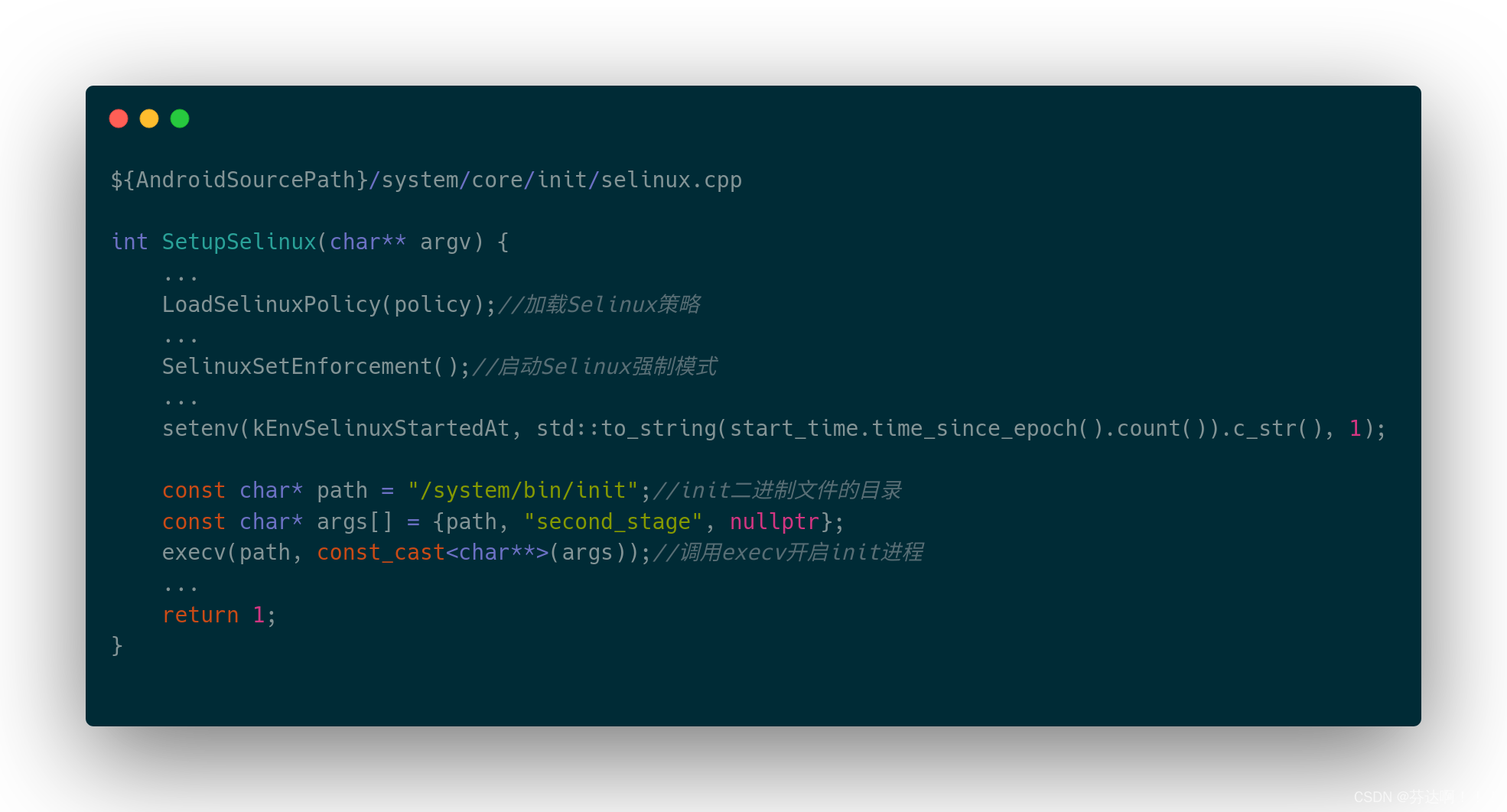

selinux.cpp的Setuplinux方法中加载了selinux的策略并启动selinux的强制模式然后启动了init进程。init的二进制文件存放在机器的/system/bin/init，然后通过execs启动init进程。

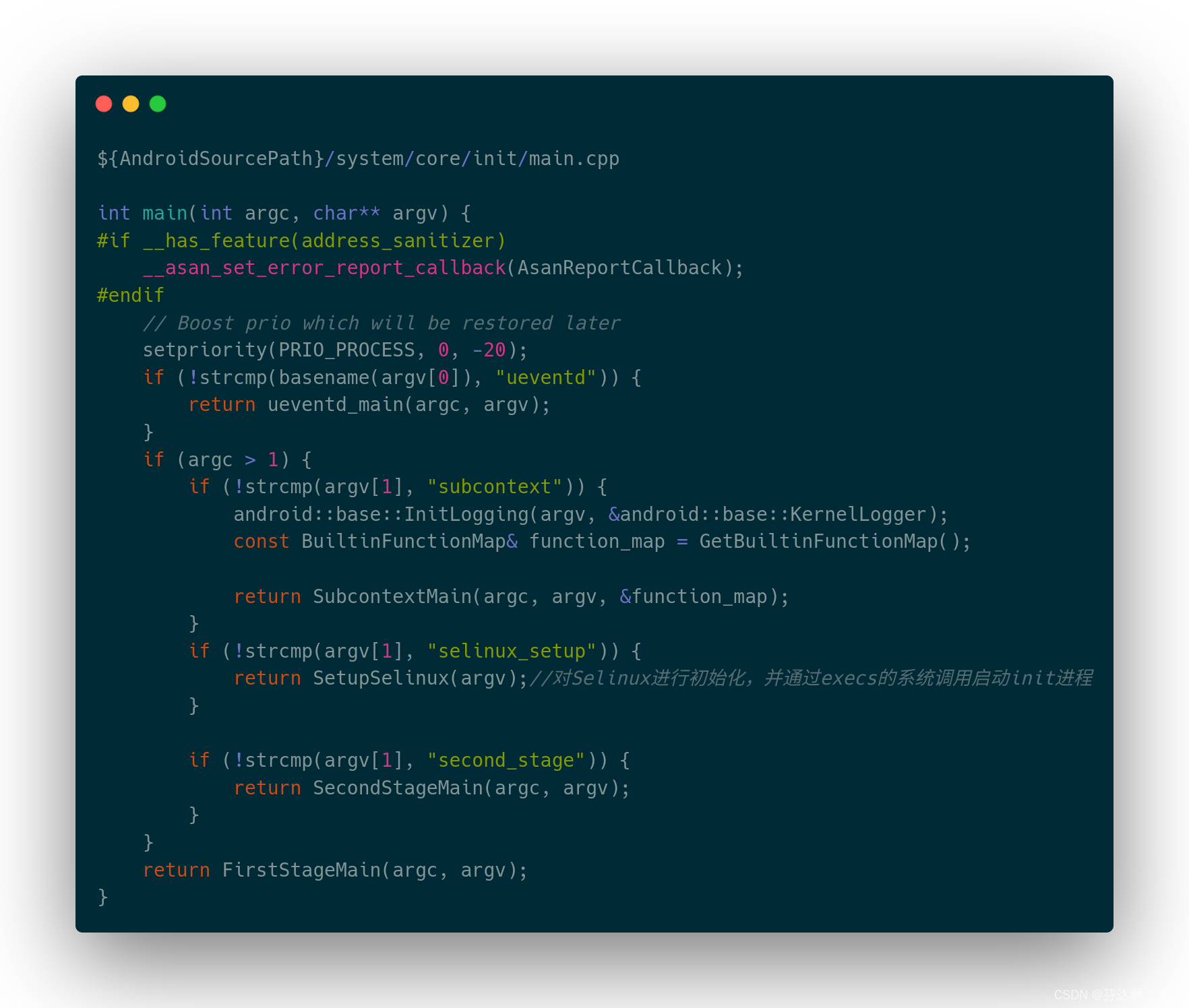

代码内容如下：

这里简单介绍一下FirstStageMain方法所做的工作

1. 处理init进程挂掉的情况
2. 设置用户组，挂载相关系统文件
3. 根据/force_debuggable文件来判断是否允许adb root指令
4. 找到init的二进制文件目录，通过execv来启动init进程

至此init进程就被启动起来了，接下来看一下SecondStageMain方法

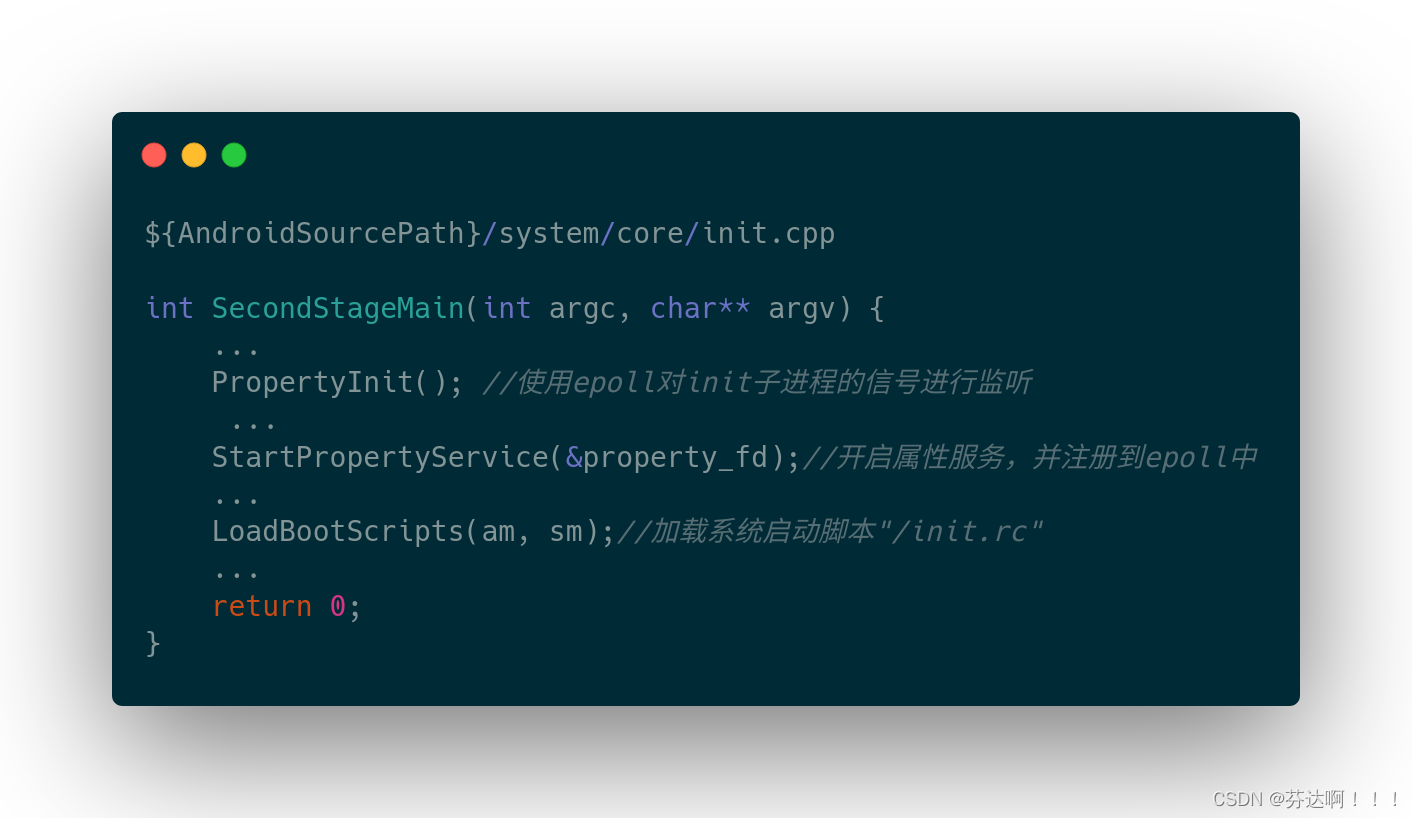

SecondStageMain函数实现是在init.cpp中，由此可知该函数是其实是init.cpp的入口函数，（在Android10之前的版本中，该类的入口函数为main）其中的主要工作是：

1. 使用epoll对init子进程的信号进行监听
2. 初始化系统属性，使用mmap共享内存
3. 开启属性服务，并注册到epoll中
4. 加载系统启动脚本"/init.rc"
5. 解析启动脚本，启动相关服务

init进程负责的事情主要便是对init.rc这个系统启动脚本文件进行解析下面从这个rc文件分析相关内容与关键系统服务的启动

initrc

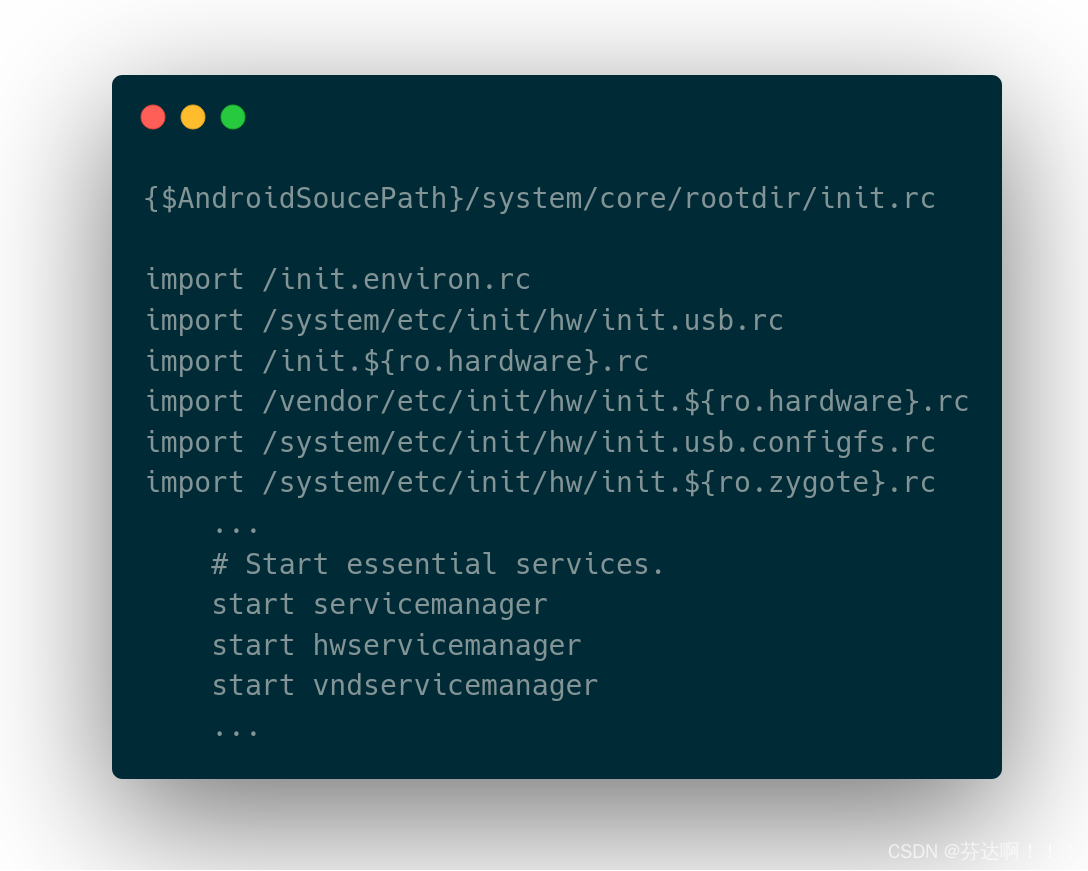

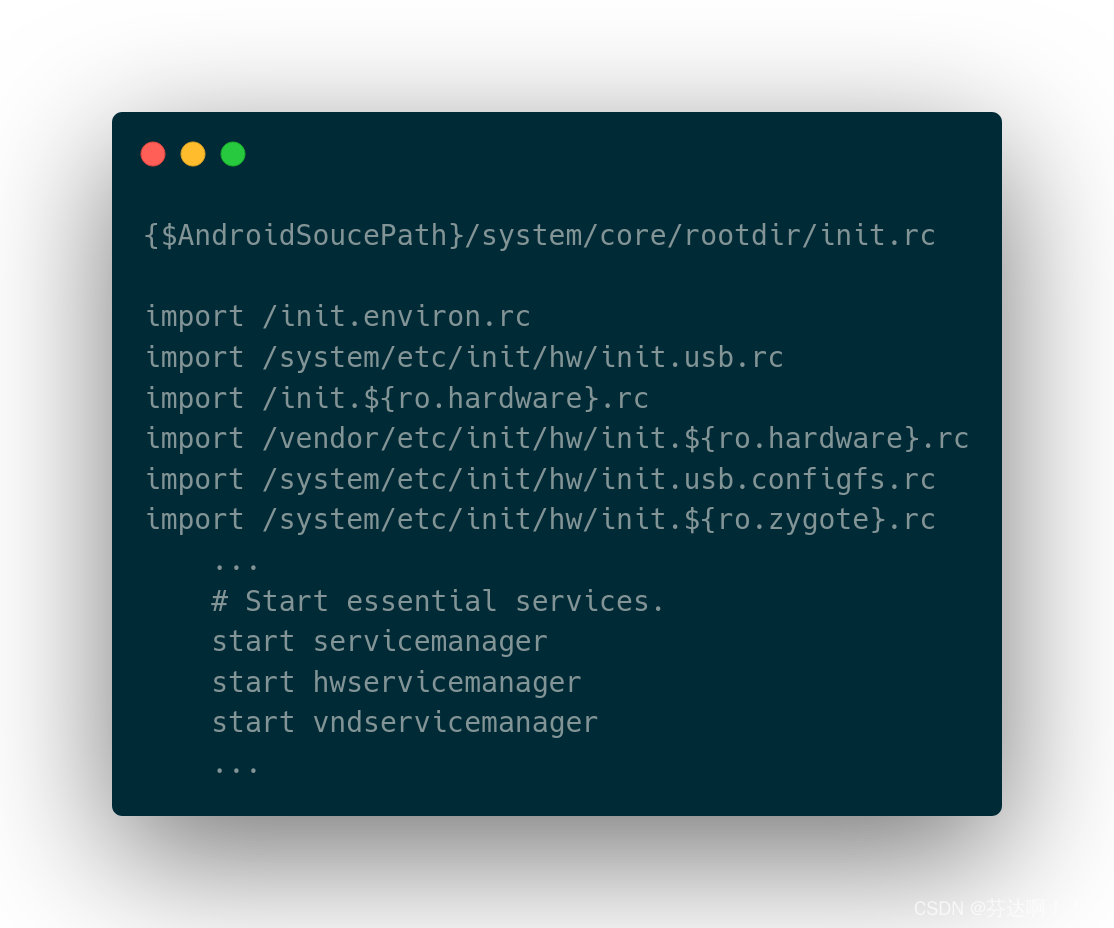

init.rc文件内容为

可以看到这个rc文件还引入了其余的rc文件，这里介绍其中部分
当需要定制系统时，读取ro.hardware属性对应的rc文件，启动相关定制系统服务，每个项目定制的rc文件一般存放在${AndroidSourcePath}/device目录下。
关键的rc还有导入的zygote的rc文件，然后启动了servicemanager。

init->Zygote

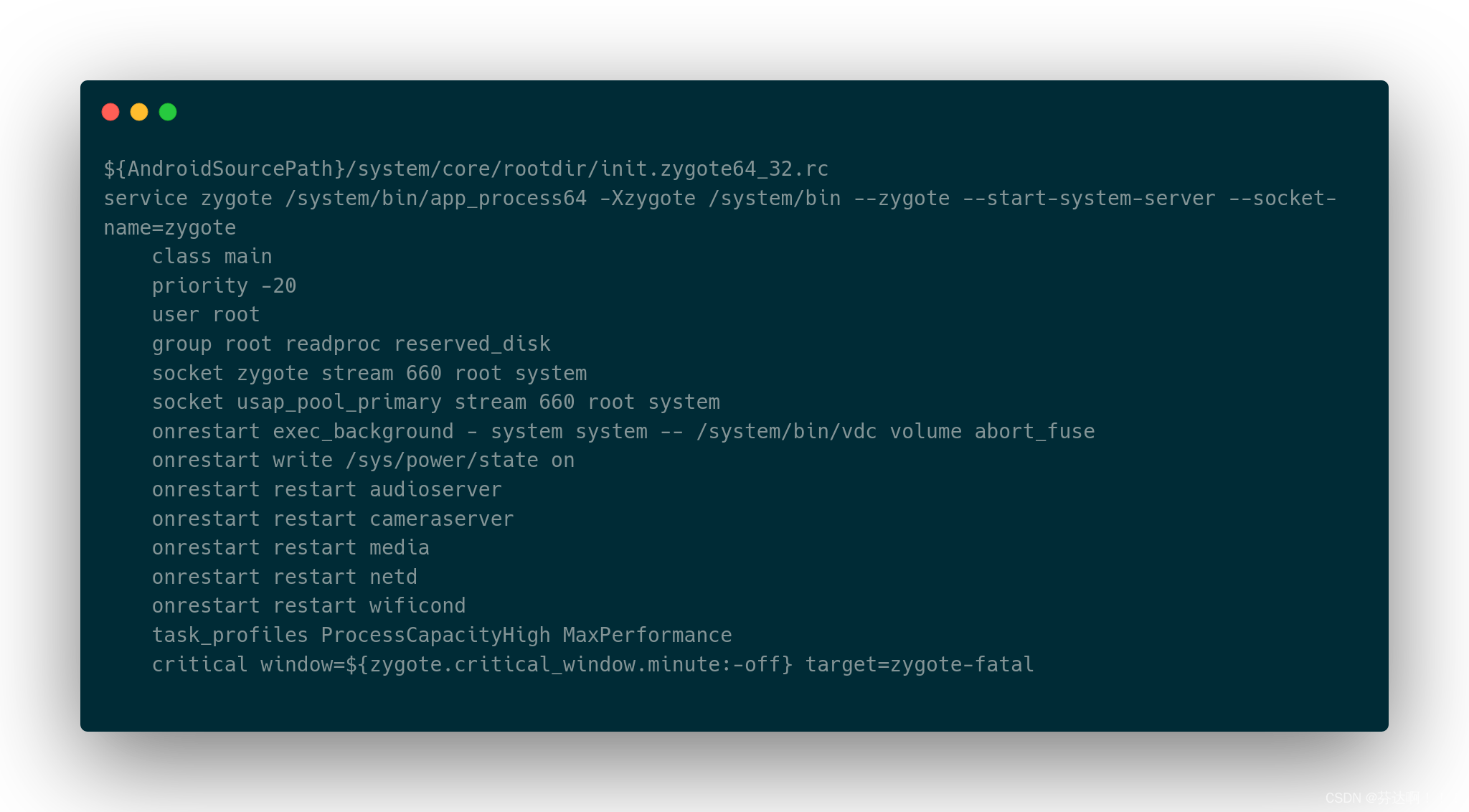

Zygote是一个VM进程，是Java进程的鼻祖， Zygote进程会创建 system_server进程以及各种app进程，它在系统启动时由init进程解析init.rc文件通过app_process启动。import的对应的rc文件是init.zygote64_32.rc

可以看到zygote是通过app_process64来启动的,app_process 调用的命令格式如下
app_process [java-options] cmd-dir start-class-name [options]
可执行文件本身路径 [Java虚拟机参数] 可执行程序所在父目录路径 内部参数
参数三往后：为，有如下四种使用方法

--zygote : 以Zygote模式启动
--start-system-server: 启动SystemServer
--application : 以独立应用程序模式启动（非Zygote模式）
--nice-name：设置新启动的进程名称，

该_app_process64的代码路径与重要调用如下图

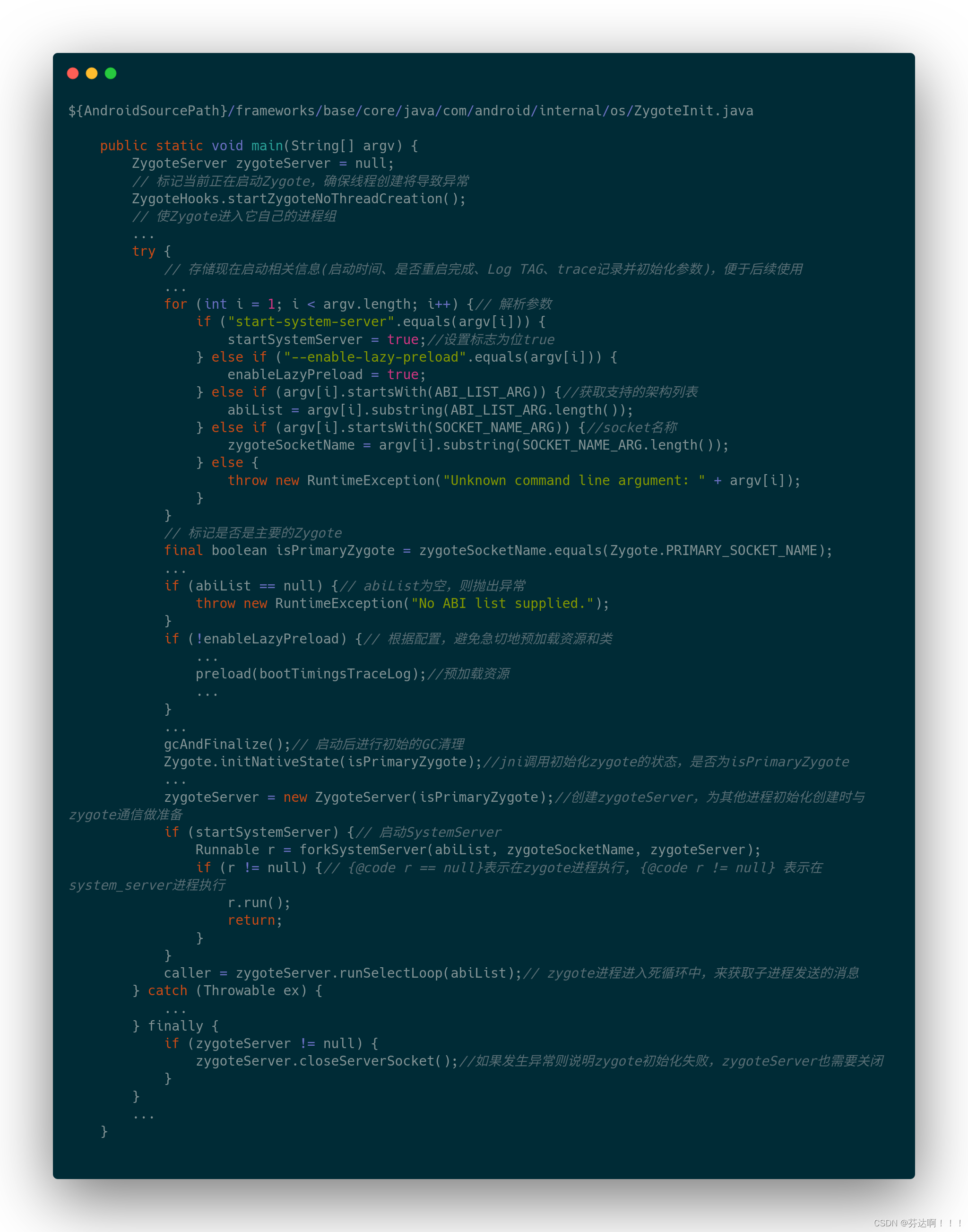

根据runtime.start可知最后启动的是com.android.internal.os.ZygoteInit的main方法，该包名对应的是ZygoteInit.java细节如下

流程：解析rc->调用appprocess->设置进程名称zygote->调用ZygoteInit.java初始化进程->jni调用zygoteInit.cpp完成进程创建->调用runSelectionLoop()，接收其他进程发送的消息创建子进程

Zygote->SytemService

Zygote进程启动后，通过fork的方式启动了SystemServer，简单介绍一下是如何fork SystemServer的

以上就是通过Zygote fork SystemServer的过程，整个流程简述如下

1. 解析zygote.rc的相关脚本，获取startSystemserver的属性字段
2. 调用startSystemServer()
3. 调用forkSystemServer()，为当前进程赋予权限，并设置UID，GID

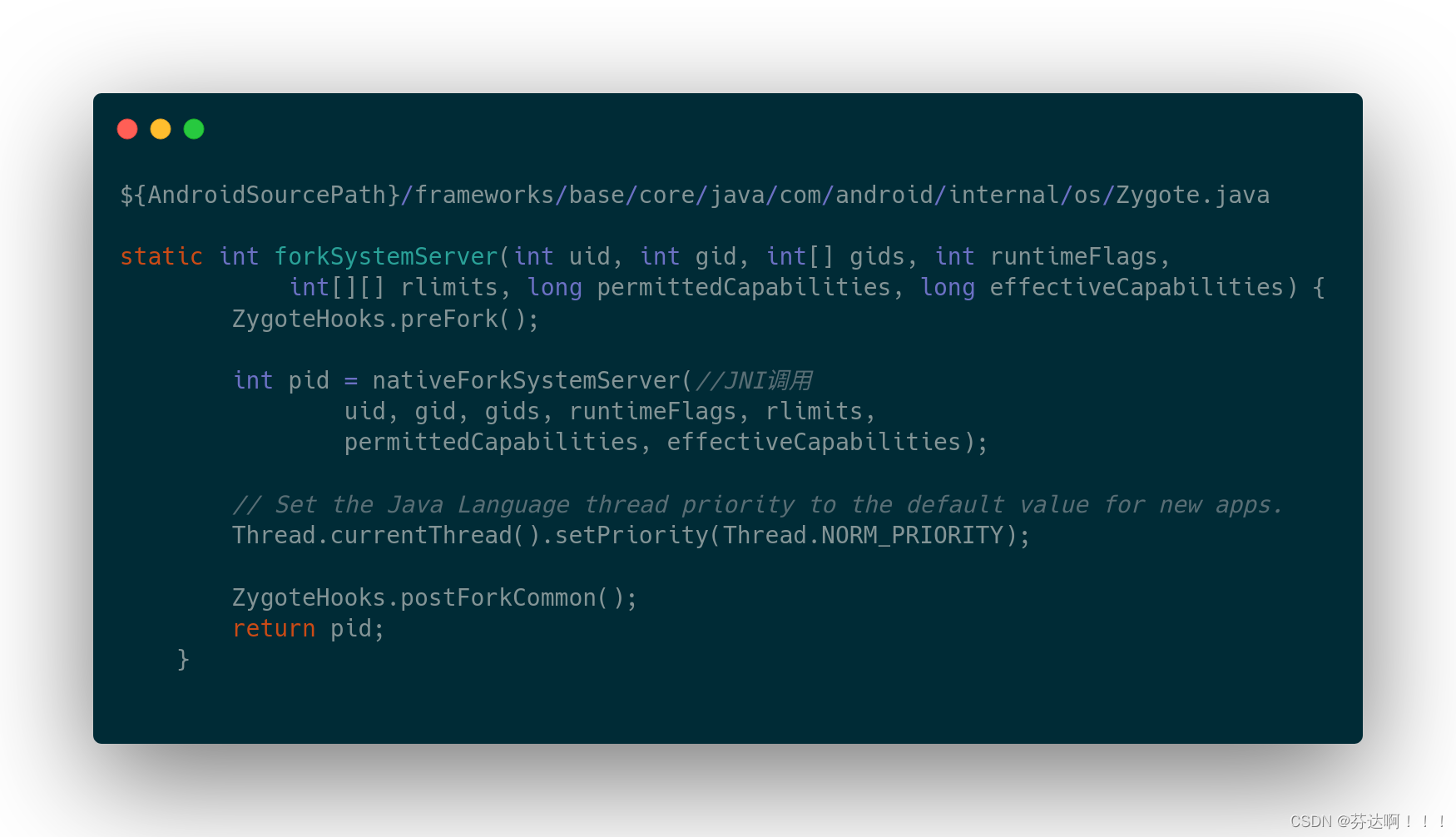

4. 创建ZygoteArgument，调用zygote.forkSystemServer

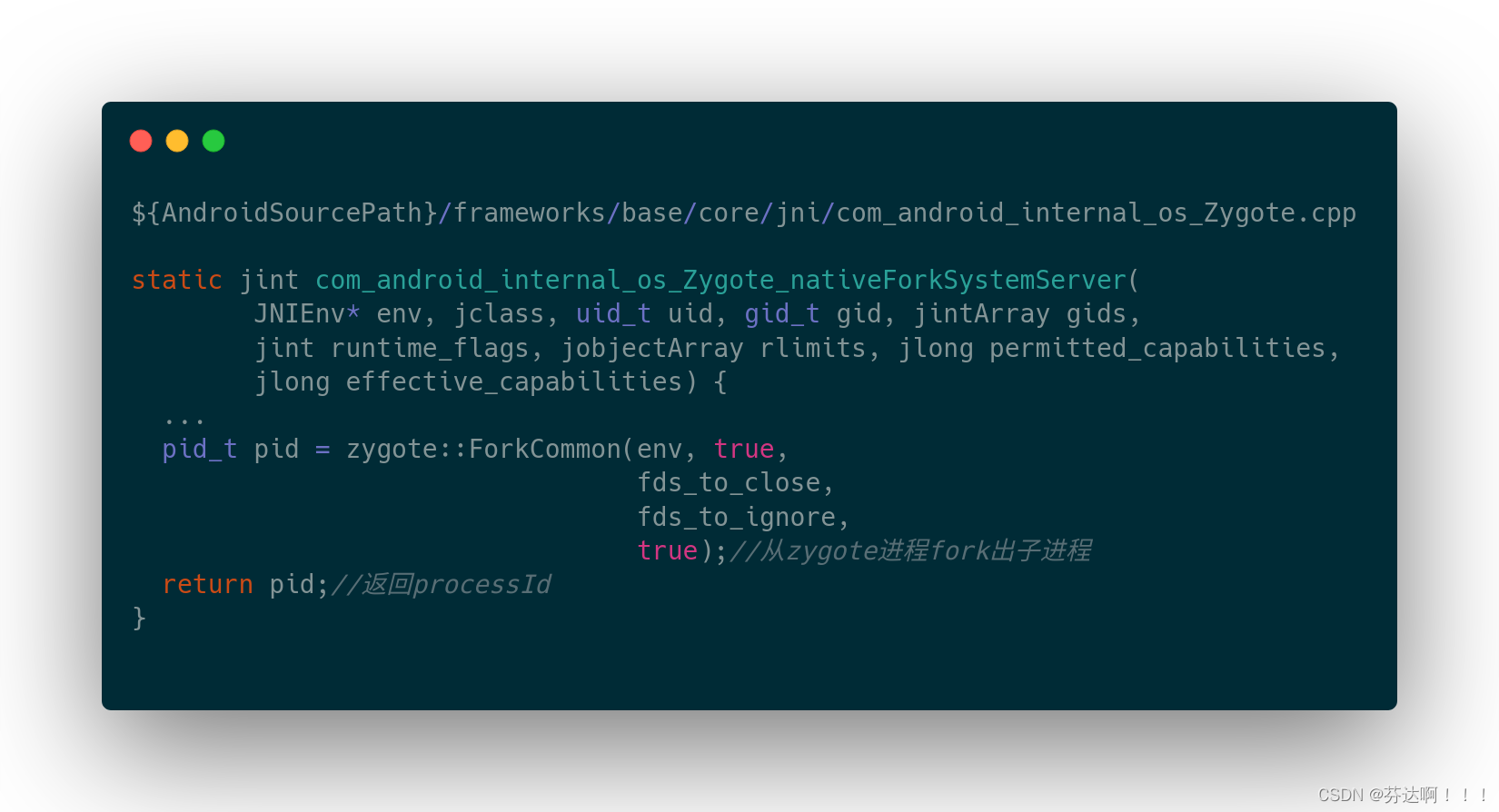

5. JNI调用native的函数,nativeForkSystemServer完成进程的fork工作

在讲解SystemServer前,需要介绍Zygote的另外一个重要功能：启动servicemanager，等介绍完这个Binder大管家后，再回来介绍SystemServer

Init->service_manager

回顾一下上面的init.rc文件

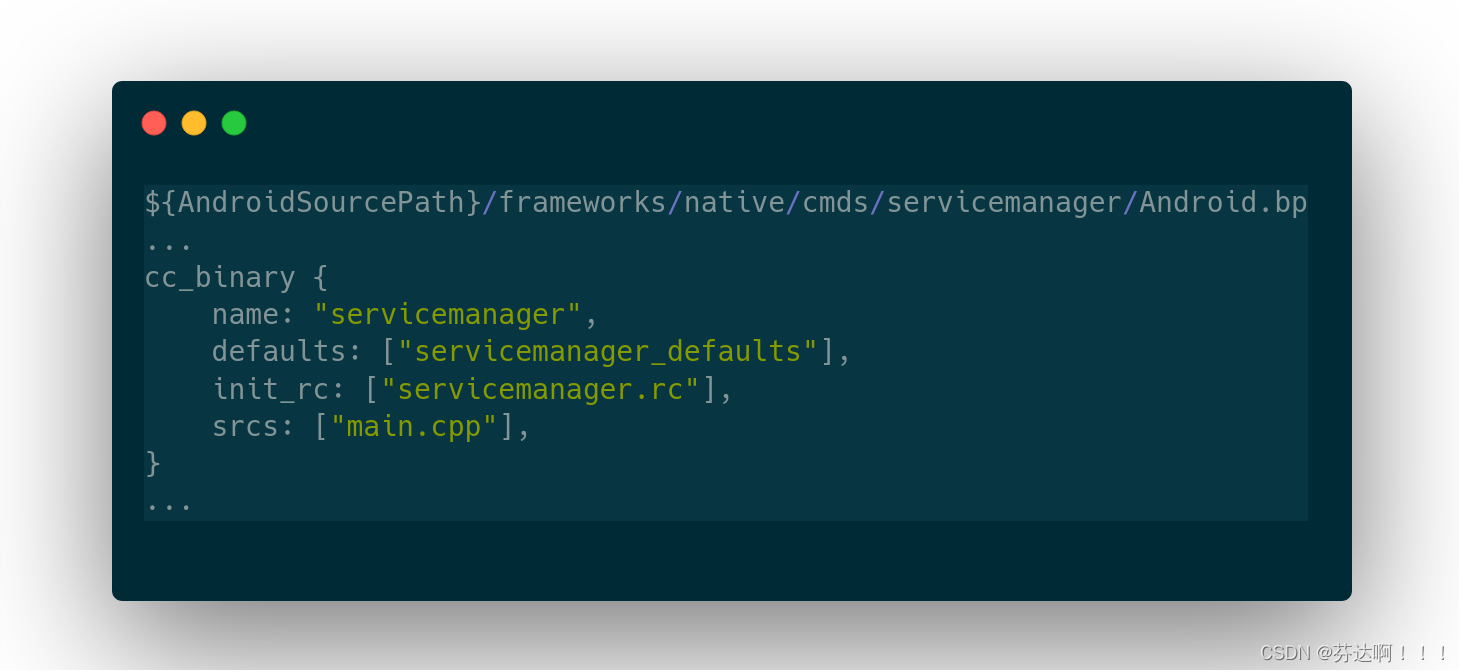

在Zygote启动后，开始启动servicemanager，这里的servicemanager的定义是在Android.bp下

表示servicemanager关联的rc文件是servicemanager.rc，入口是main.cpp

这个servicemanager的rc文件内容如下：

init进程解析rc后会调用serviceManager进程的入口，执行对应的可执行文件：main.cpp的main()方法

上述main代码实现的功能是：

1. 打开binder驱动
2. 成为context manager
3. 开启binder的loop循环，等待客户端发送过来的请求

binder驱动打开后继续向下追踪代码可以得知：
通过mmap()，binder驱动与serviceManager进程建立了映射关系。
本质上就是完成serviceManager进程的虚拟内存空间与内核中binder驱动的物理内存的映射。
具体细节不在本文介绍，至此servicemanager启动完成。继续回到SystemServer继续分析

SystemServer

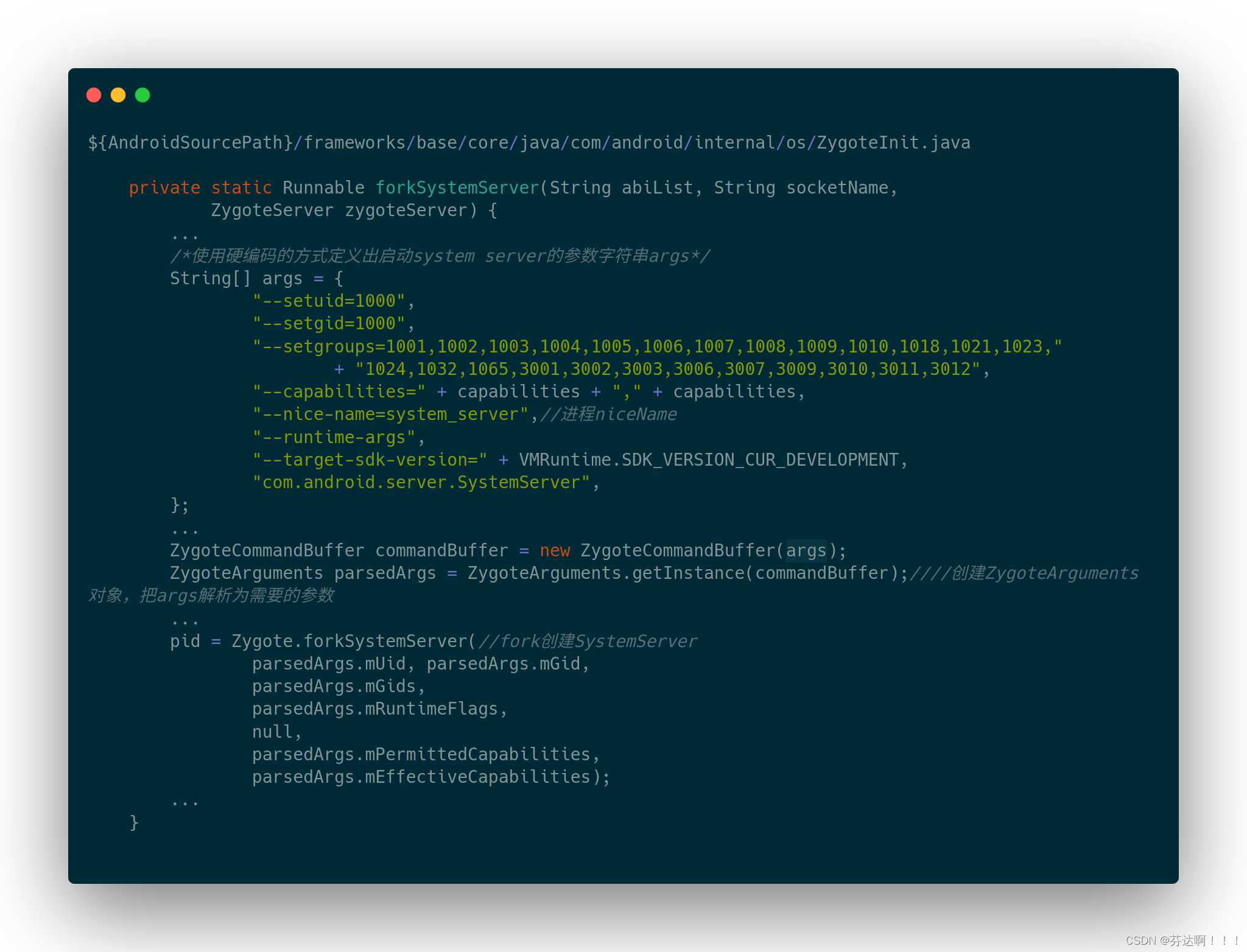

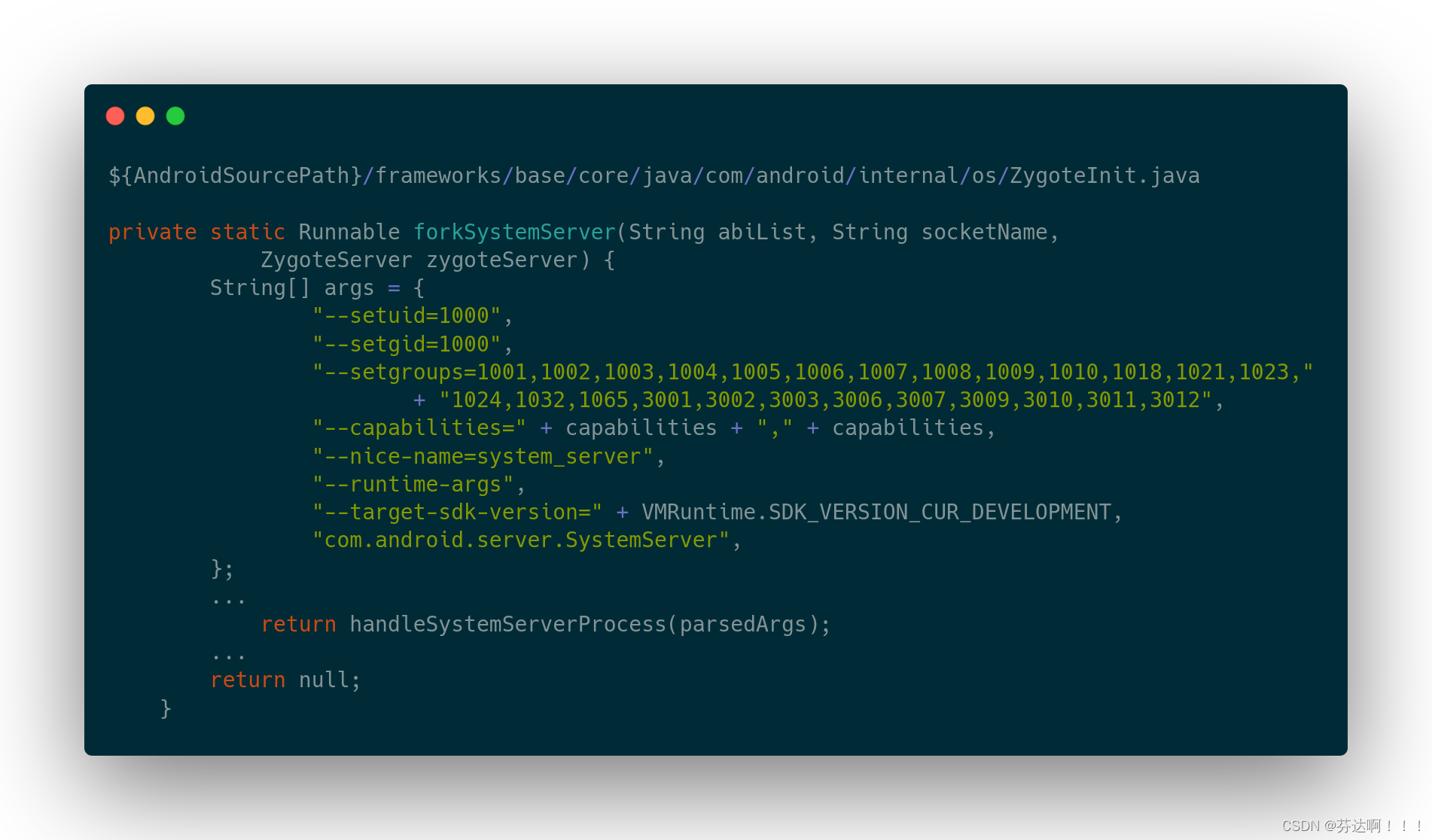

在上上节已经介绍了Zygote是如何孵化SystemServer的进程，是调用了native层的forkSystemServer()来fork子进程，这也是Zygote fork出的第一个进程。回顾一下ZygoteInit.java的forkSystemServer。

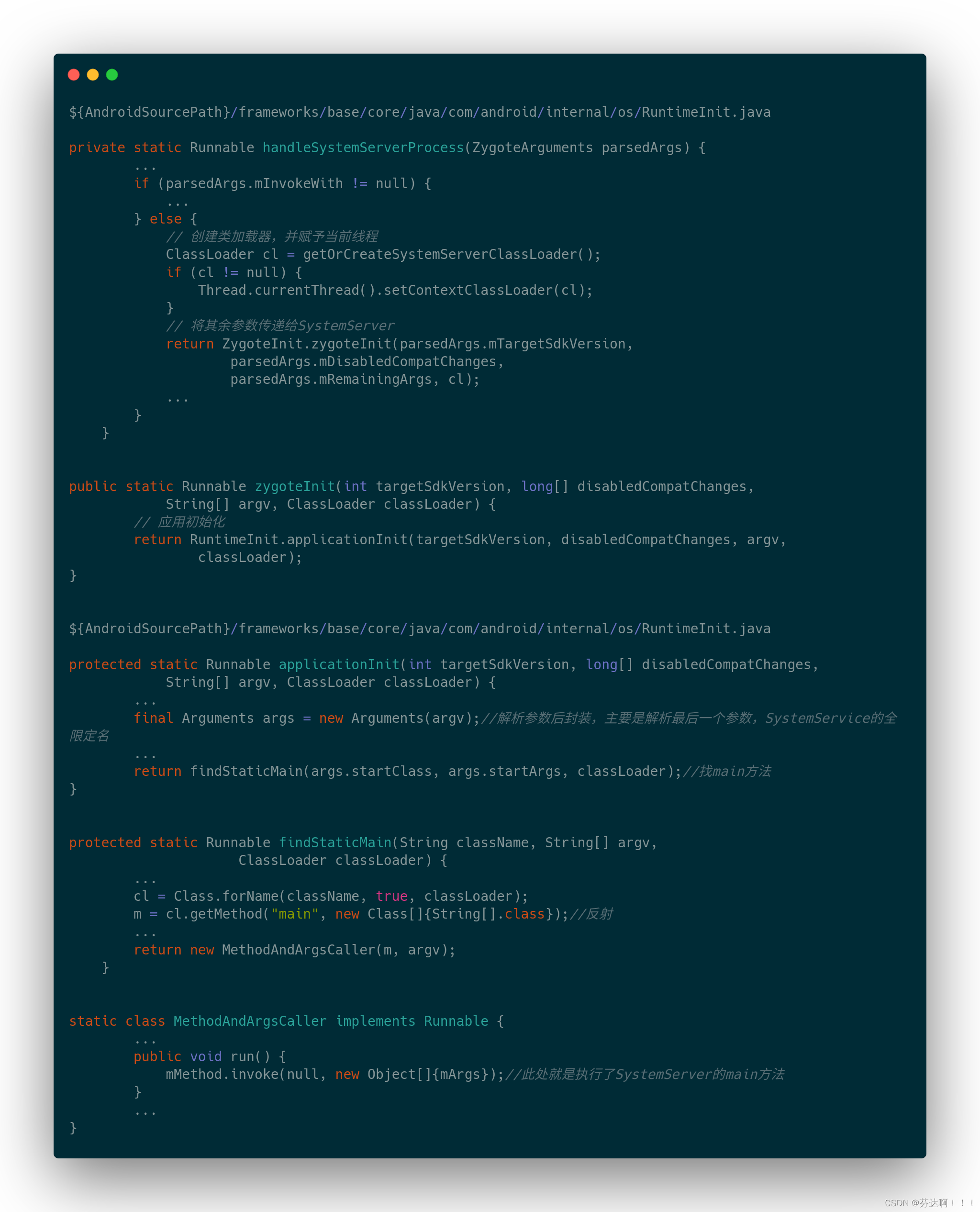

参数args中添加了SystemServer类的全限定名,接下来主要看一下handleSystemServerProcess()看看是如何完成新fork的SystemServer进程剩余工作的并确定如何进入SystemServer的main方法的

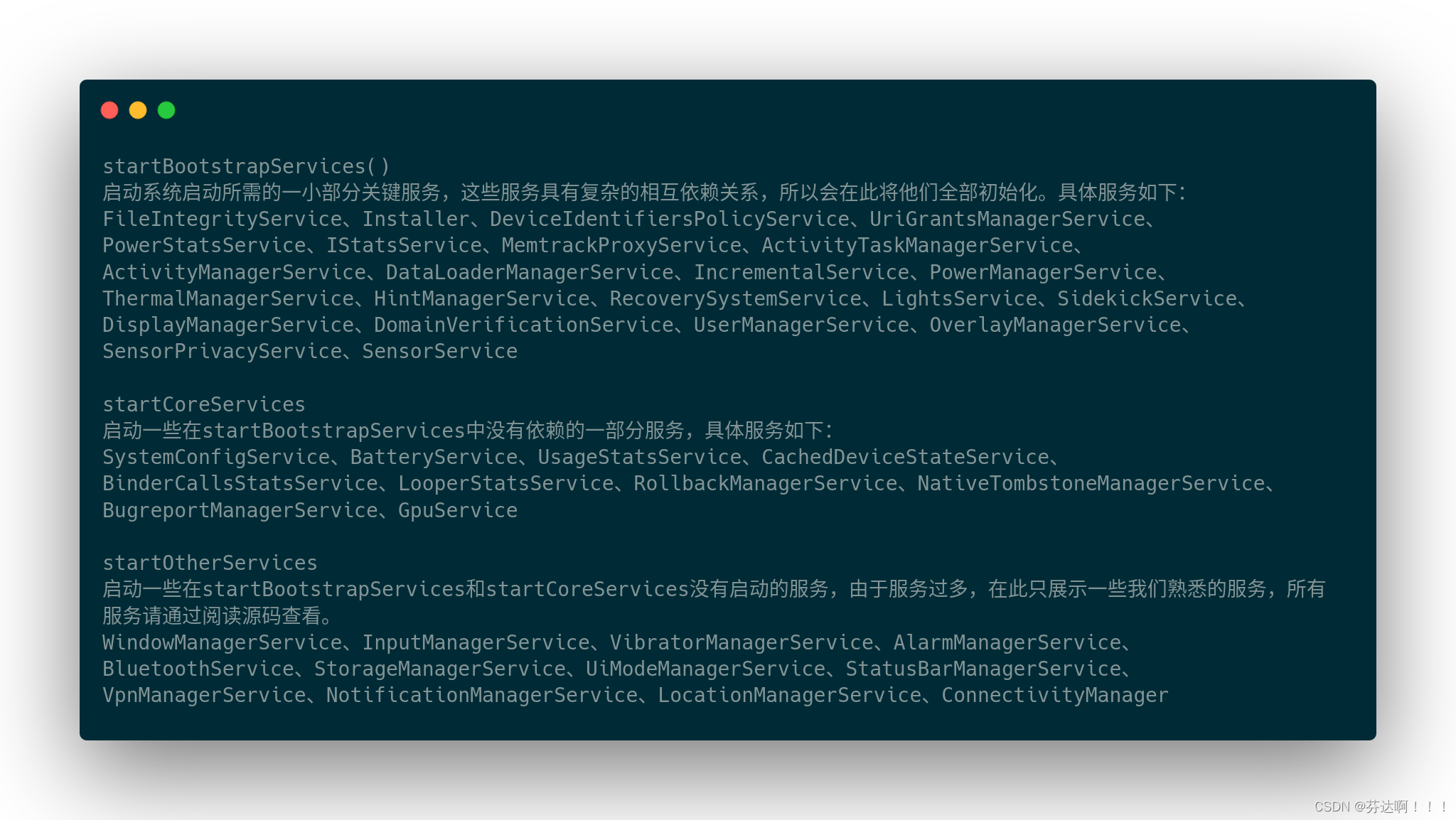

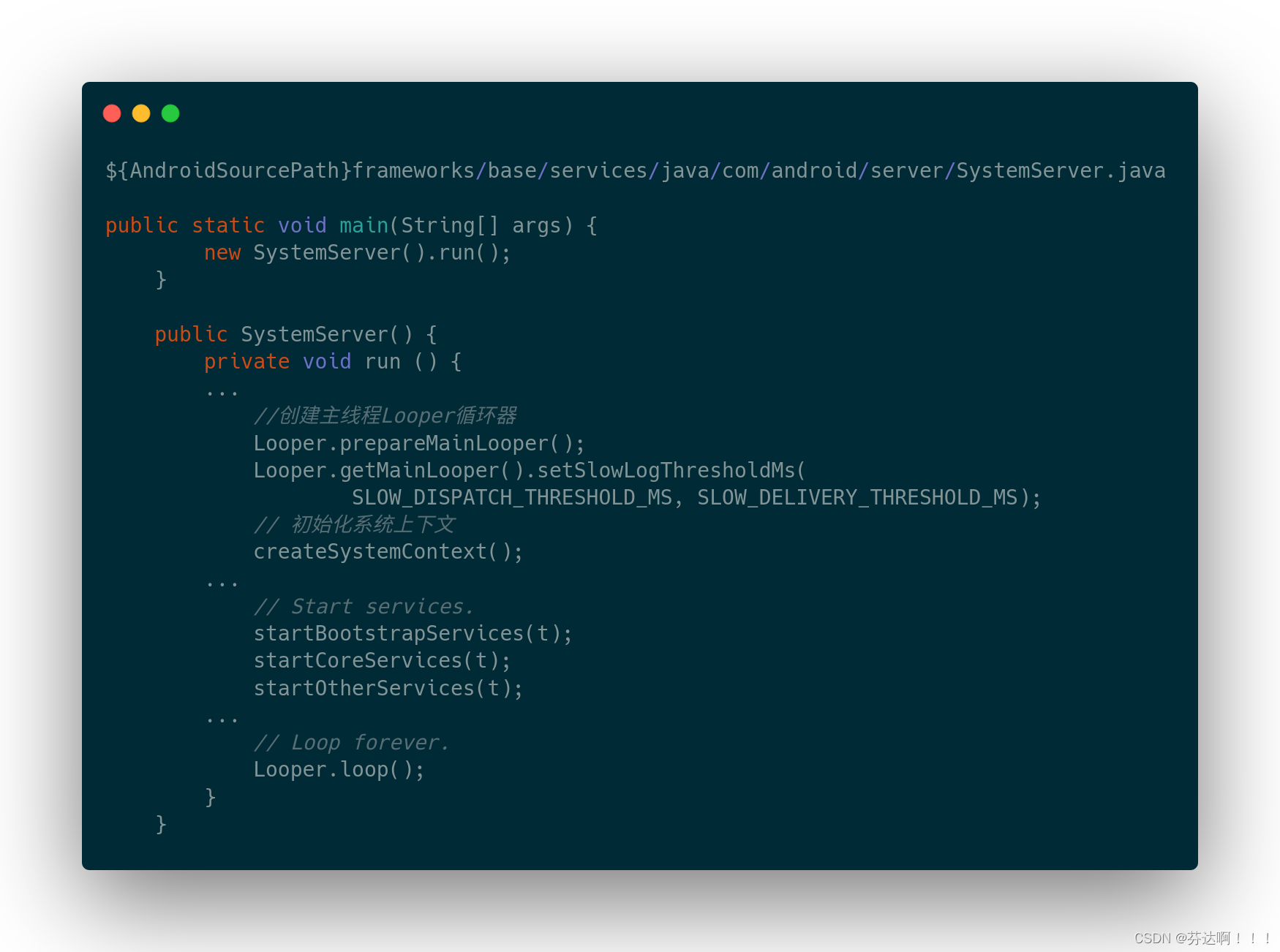

经过了上述的过程终于进入了SystemServer的main方法

自此SystemService启动系统服务流程介绍完成。这些服务基本通过
ServiceManager.addService将自身注册进servicemanager统一管理，获取时使用getService获取对应的manager。
这里给出Init启动Zygote到startService的时序图，供参考
