no-vnc和node.js实现web远程桌面的完整步骤

引言

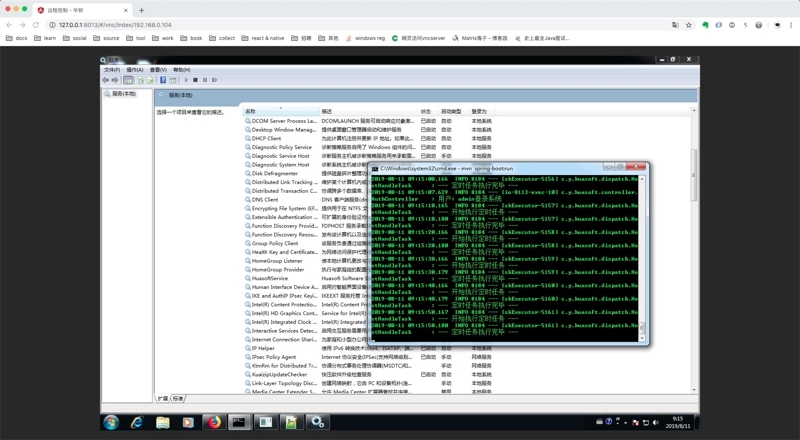

项目需求，要求在浏览器端进行远程桌面的访问，如图所示：

实现远程桌面，需要依赖VNC协议：

VNC（Virtual Network Computing），为一种使用RFB协议的屏幕画面分享及远程操作软件。此软件借由网络，可发送键盘与鼠标的动作及即时的屏幕画面。

所以VNC实践之路就是如下流程：

1. 根据自己已有的知识与技能，设计一个VNC方案。
2. 尝试，分析可行性。
3. 根据可行性修改方案细节，或推翻方案重新设计。

从整体的最开始设计，到最终落地方案，大约经历了以下七个方案的迭代：

1. SpringBoot调用REALVNC的C++类库，前后台进行数据交互。失败，因为REALVNC太贵了，客户承受不起。
2. SpringBoot中模仿TightVNC实现JavaViewer获取数据，前后台进行数据交互。失败，因为TightVNC JavaViewer的源码没注释，看不懂。
3. SpringBoot中手写VNC客户端，前后台数据交互。失败，因为从0实现一个协议太复杂了，时间成本太高。
4. 浏览器端只做VNC链接，使用原生客户端，直接访问主机。失败，需要安装软件，且只能访问局域网中的主机。
5. 原生客户端 + nginx数据转发。失败，需要安装软件，无法实现动态转发(无法动态变更nginx配置文件)。
6. no-vnc + nginx数据转发。失败，无法实现动态转发(无法动态变更nginx配置文件)。
7. no-vnc + node.js数据转发。成功，完美实现。

实现

思想

整体思想如下图所示：nginx转发前台的websocket连接，为了实现外网转发，添加开发的node.js服务器作为代理，将浏览器端no-vnc的websocket数据报在运输层转发给目标主机。

why nginx ?

如果思考过的话，其实发现不用nginx也能实现功能，这里使用nginx主要是减少了前台对后台架构的耦合。

添加网关转发所有请求，对前台只暴露一个端口，不管后台用什么技术，用什么架构，用什么微服务，在前台看来，就好像在访问单体应用一样。

就像目前的华软项目一样，后台用了spring-boot、.net、node.js，各语言各框架发挥各自的优势，通过nginx的转发将各模块连接起来，无论后台的架构怎么变，对前台毫无影响，这应该是微服务架构的最佳实践。

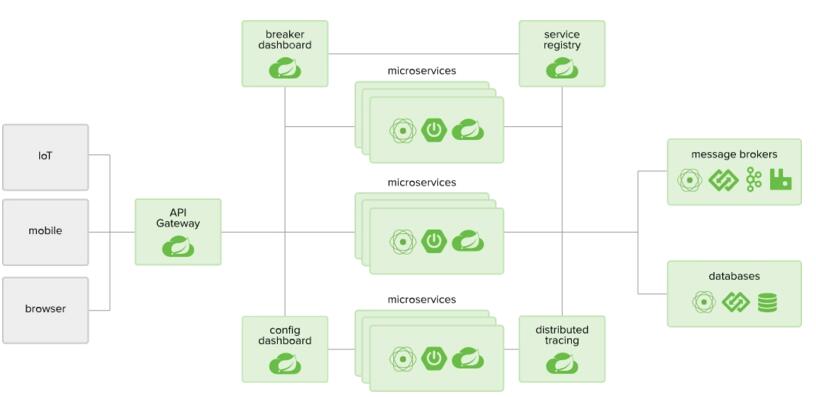

这是spring官方推荐的微服务架构图，我们学习并实践了api网关，spring推荐netflix zuul，我们用的nginx，在请求转发上，二者性能不相上下。

随着业务需求的增长，我们肯定也会服务拆分，服务注册，服务发现，消息队列，RPC调用。然后用上eureka、zookeeper、hystrix、feign等一个个优秀的开源组件，一起探索spring-cloud的最佳实践。

websocket

之前一直不了解websocket，就是知道个名，具体细节没有学习。

http协议：请求响应，客户端请求，服务器响应，一次请求就结束。服务端无法主动向客户端推送数据。

为了解决这个问题，websocket应运而生。如果所示，不做赘述。

no-vnc

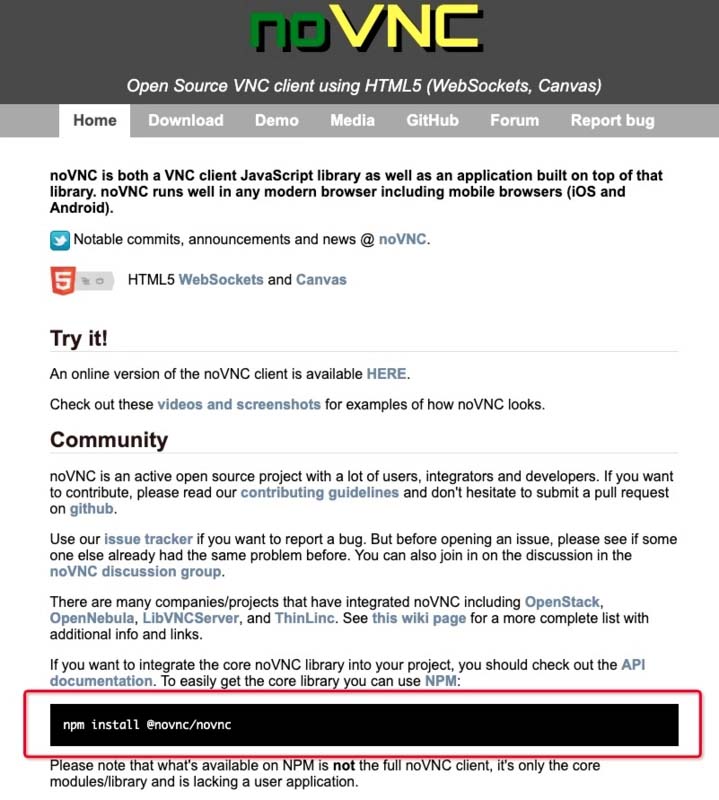

官网链接：noVNC

安装依赖：

npm install @novnc/novnc

前台组件

一个空div，同时在组件中引用。

<div class="container" #container>
</div>

@ViewChild('container')
private container: ElementRef<HTMLDivElement>;

核心的代码其实就这几行，所有协议的细节都被封装在no-vnc中的RFB类中了。

所有描述以访问192.168.0.104主机的5900端口为例，websocket地址为：ws://127.0.0.1:8013/vnc/192.168.0.104:5900。

/**
* VNC连接
*/
private VNCConnect(): void {
/** 访问 /vnc/ websocket */
const url = `ws://${this.host}/vnc/${this.ip}:${this.port}`;

/** 新建远程控制对象 */
this.rfb = new RFB(this.container.nativeElement, url, {
credentials: {
password: this.password,
},
});

/** 添加connect事件监听器 */
this.rfb.addEventListener('connect', () => {
this.rfb.focus();
});
}

nginx 转发

nginx监听本地的8013端口。

ws://127.0.0.1:8013/vnc/192.168.0.104:5900请求发给了nginx，根据前缀匹配，以/vnc/开头的转发给8112端口。

location /vnc/ {
proxy_pass http://127.0.0.1:8112/;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection $connection_upgrade;
}

node.js 转发

node.js监听8112端口，处理当前的websocket请求。

/** 建立基于 vnc_port 的 websocket 服务器 */
const vnc_server = http.createServer();
vnc_server.listen(vnc_port, function () {
const web_socket_server = new WebSocketServer({server: vnc_server});
web_socket_server.on('connection', web_socket_handler);
});

转发的核心代码在方法web_socket_handler中，以下是完整代码：

这里说一句，之前写的注释都不规范，所有注释都应该是文档注释，单行注释使用/** 内容 */的格式。

/** 引入 http 包 */
const http = require('http');

/** 引入 net 包 */
const net = require('net');

/** 引入 websocket 类 */
const WebSocketServer = require('ws').Server;

/** 本机 ip 地址 */
const localhost = '127.0.0.1';

/** 开放的 vnc websocket 转发端口 */
const vnc_port = '8112';

/** 打印提示信息 */
console.log(`成功创建 WebSocket 代理 : ${localhost} : ${vnc_port}`);

/** 建立基于 vnc_port 的 websocket 服务器 */
const vnc_server = http.createServer();
vnc_server.listen(vnc_port, function () {
const web_socket_server = new WebSocketServer({server: vnc_server});
web_socket_server.on('connection', web_socket_handler);
});

/** websocket 处理器 */
const web_socket_handler = function (client, req) {
/** 获取请求url */
const url = req.url;

/** 截取主机地址 */
const host = url.substring(url.indexOf('/') + 1, url.indexOf(':'));

/** 截取端口号 */
const port = Number(url.substring(url.indexOf(':') + 1));

/** 打印日志 */
console.log(`WebSocket 连接 : 版本 ${client.protocolVersion}, 协议 ${client.protocol}`);

/** 连接到 VNC Server */
const target = net.createConnection(port, host, function () {
console.log('连接至目标主机');
});

/** 数据事件 */
target.on('data', function (data) {
try {
client.send(data);
} catch (error) {
console.log('客户端已关闭，清理到目标主机的连接');
target.end();
}
});

/** 结束事件 */
target.on('end', function () {
console.log('目标主机已关闭');
client.close();
});

/** 错误事件 */
target.on('error', function () {
console.log('目标主机连接错误');
target.end();
client.close();
});

/** 消息事件 */
client.on('message', function (msg) {
target.write(msg);
});

/** 关闭事件 */
client.on('close', function (code, reason) {
console.log(`WebSocket 客户端断开连接：$[code] [${reason}]`);
target.end();
});

/** 错误事件 */
client.on('error', function (error) {
console.log(`WebSocket 客户端出错：${error}`);
target.end();
});
};

总结

为了这个功能犯愁了半个月，觉也睡不好，客户都在腾讯云上看到过的功能，写不出来就特别的难受，如今终于圆满解决。
