基于stm32f103c8t6的1.3寸oled屏幕显示图像（鸡哥照片）

使用stm32f103c8t6的最小开发系统（可以买江科大或者优信 差不多十多块一块），oled屏幕用的是4pin iic协议，6pin是spi协议

利用他提供的驱动函数进行开发（找商家或者下载我的工程文件，在hardware中）

首先是对图片的预处理，用ps等工具将图片变成黑白的线图（自己学吧这个有点复杂），注意要处理好一点，尽量降低噪点类似下图（在ps导出的时候注意画布的大小，因为1.3寸屏幕只能128*64，所以导出图片要将像素改成128*64或更小）



 然后用格式工场等类似软件将他转化成bmp文件（图片如果没有预处理好的话噪点很多看不清楚）

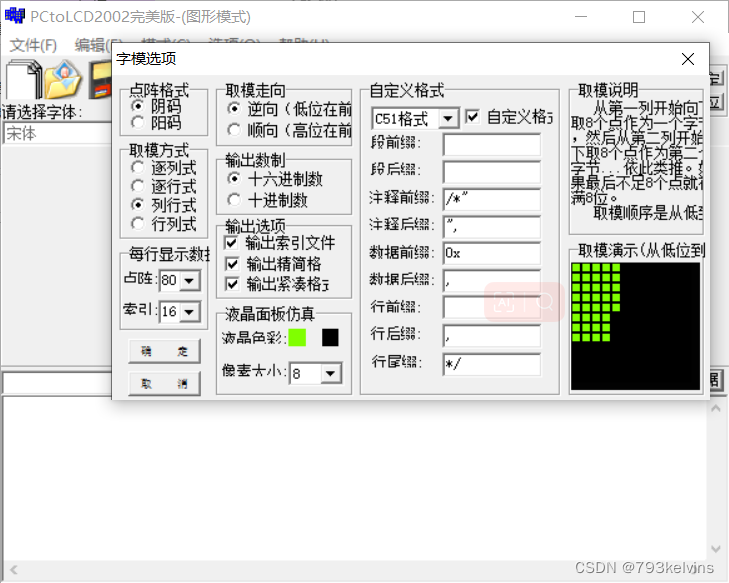

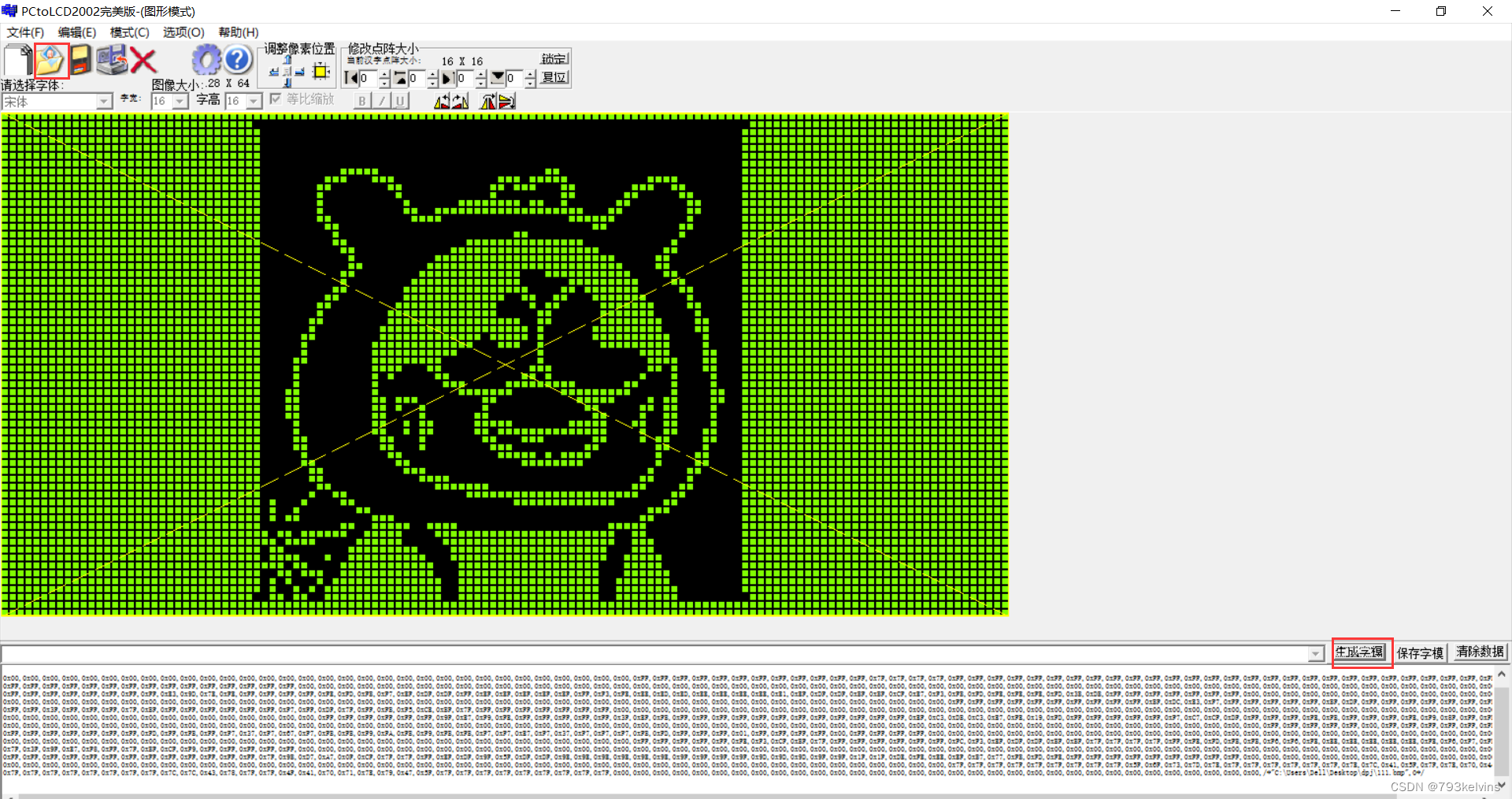

然后是对得到的bmp文件进行取模，就是将他变成16进制数据，用他提供的软件pctolcd2022

 前面模式要改成图片，然后打开你要取模的照片就可以得到数值（阴码阳码可以自己选择）

 这个数值就取出来了（可以放在text中备用）

然后就是代码部分，中景源提供的驱动代码有很多，要看清楚，最好是先用他的工程运行

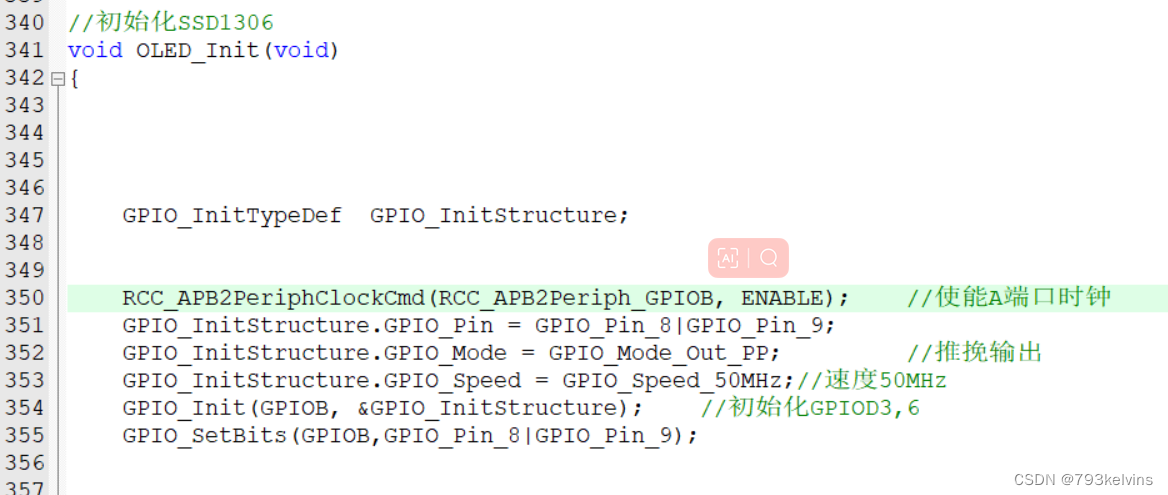

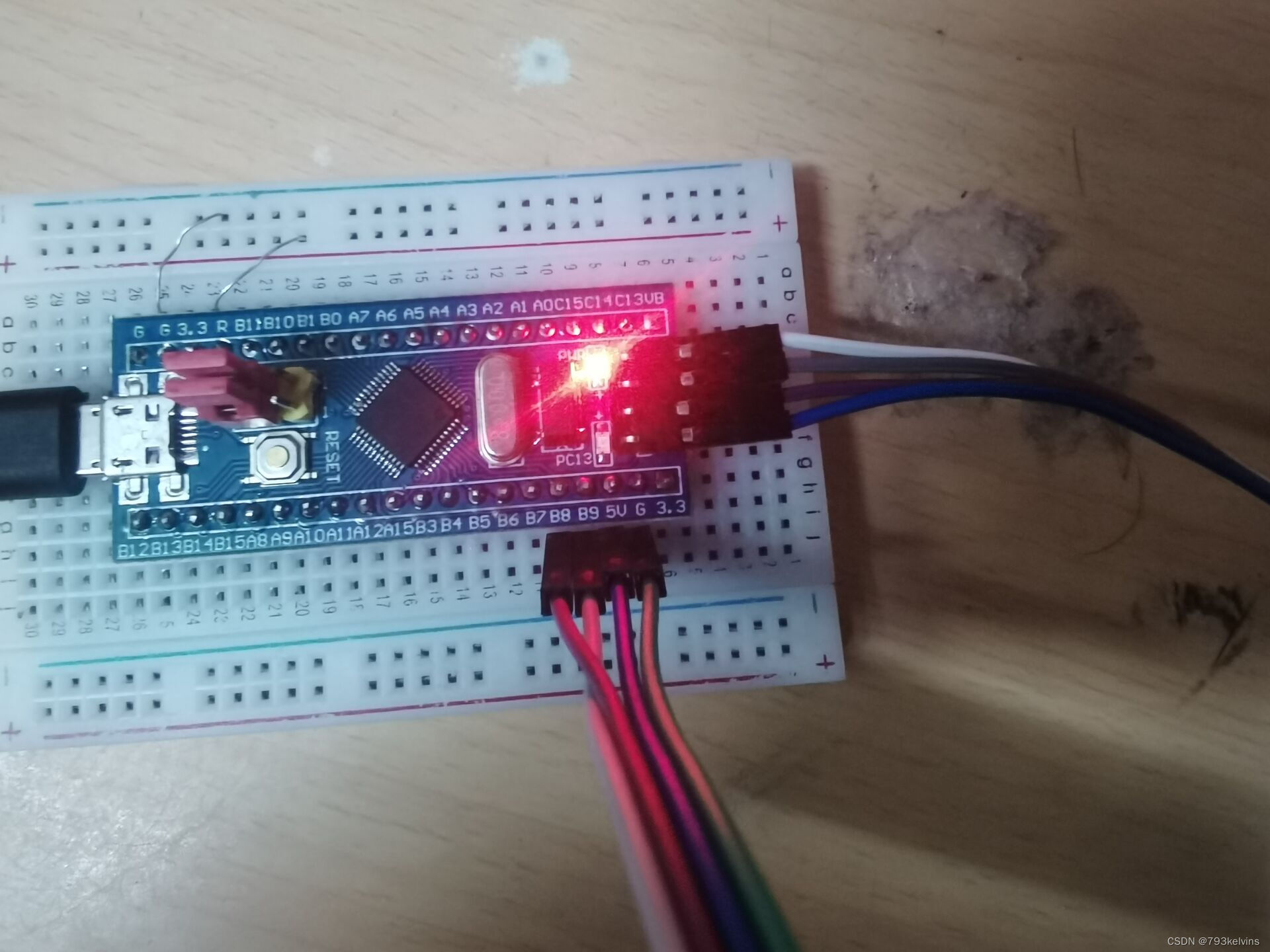

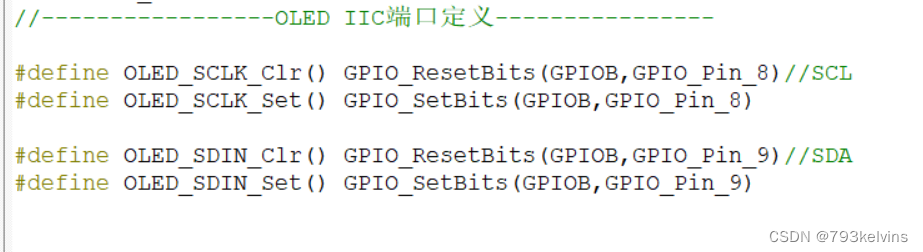

先是根据他给的oled.h文件中的注释进行硬件连线，如果你不喜欢用他的引脚也可以修改 我提供的是被我改成了pb8和pb9分别对应scl和sda（俩个地方要改 一个是oled_init（）函数定义,还有一个是.h文件的#define）

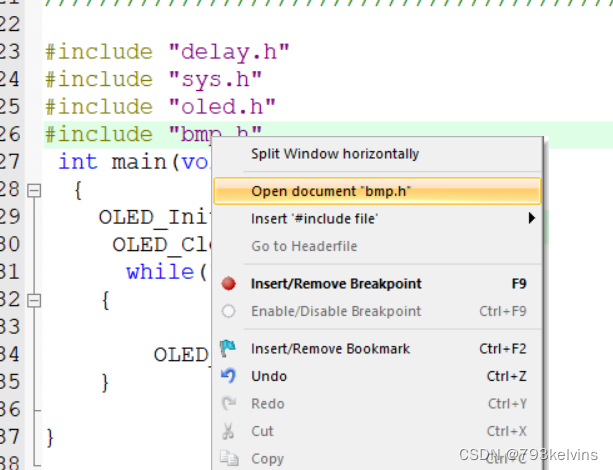

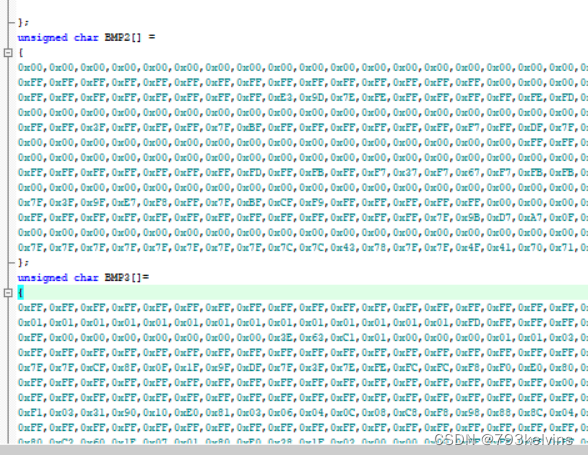

找到bmp.h文件，可以看到里面有一个他自带的数值bmp1[],我们再加一个数值bmp2[]按照相同的格式将刚刚取模的值放进去



在主函数中先对oled_init();函数调用初始化oled，记得还得初始化delay函数调用delay_init();

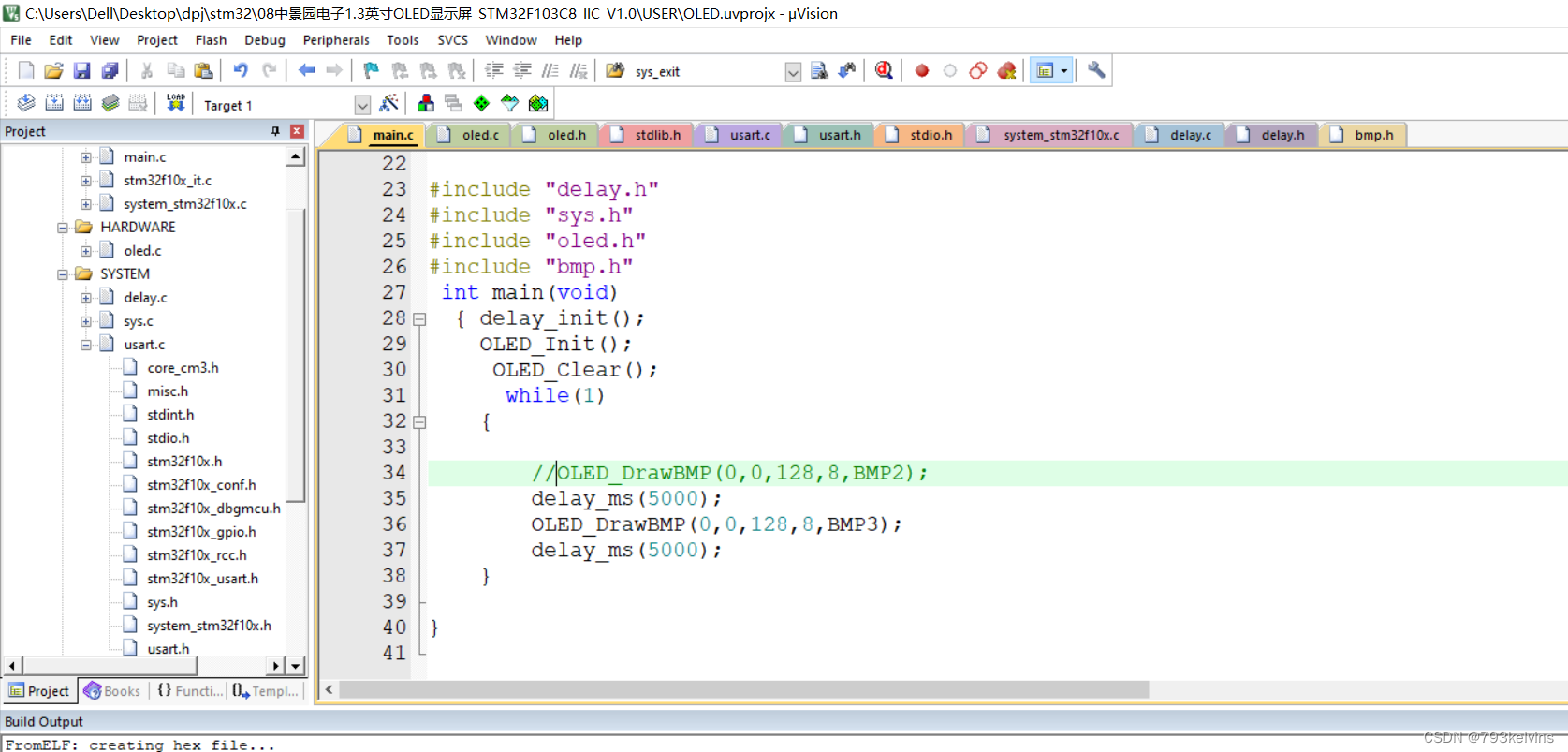

然后在主循环中使用函数如图即可显示你前面处理的图片

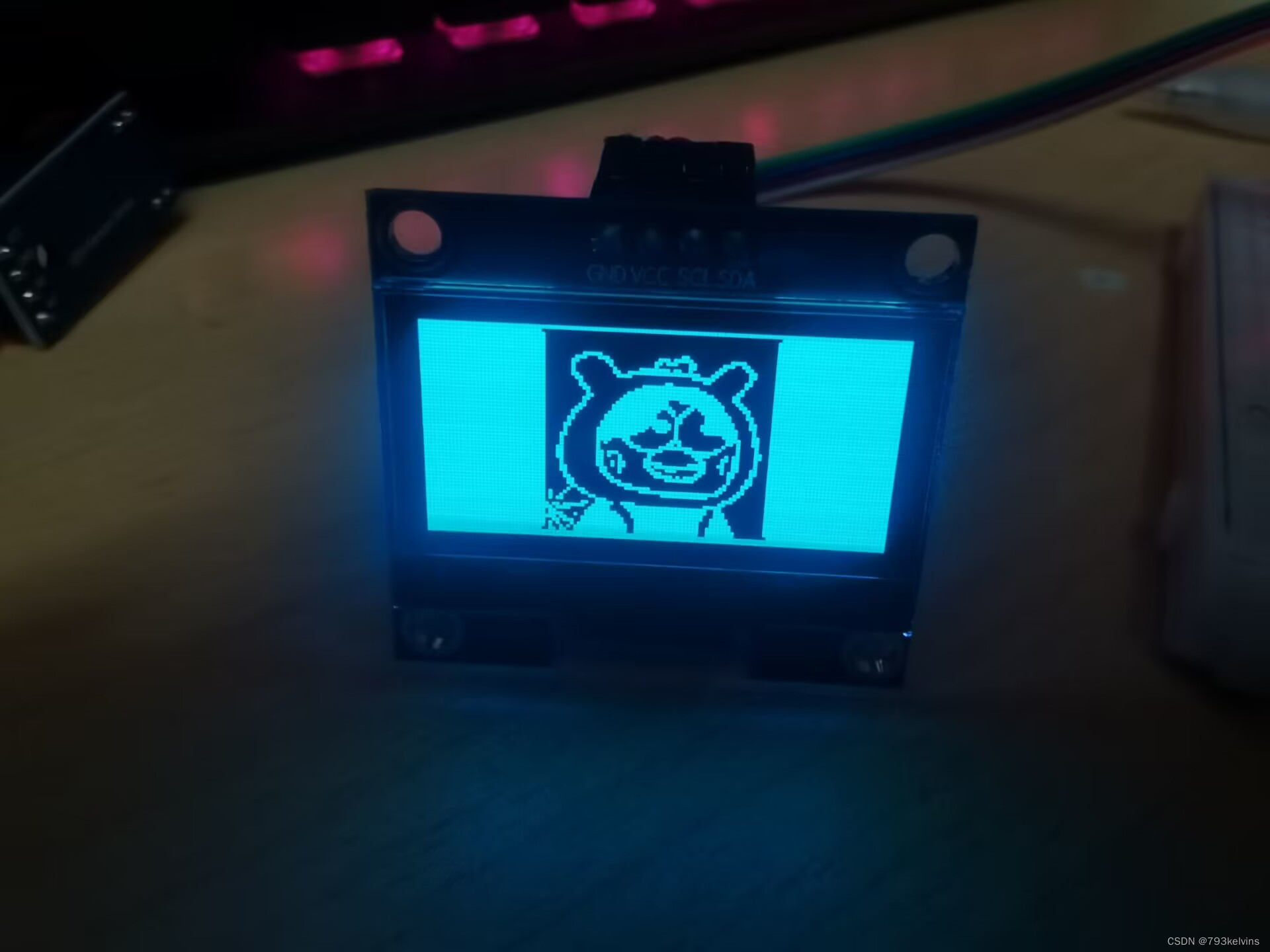

效果如下

 工程文件还有取模程序放在了网盘里，有任何问题欢迎评论区交流。

通过百度网盘分享的文件：08中景园电子1…
链接:https://pan.baidu.com/s/1oVsCwHWOkf-RggzsH3I4yg?pwd=1w5p
提取码:1w5p
复制这段内容打开「百度网盘APP 即可获取」
