PowerDesigner快速创建数据库以及数据库反向创建模型
1.创建数据库方法步骤
步骤一、运行 PowerDesigner 16.5工具 :
![Alt](https://img-blog.csdnimg.cn/e2681cfa0b2341509240455247e6b011.png)
步骤二、现在开始使用PowerDesigner创建数据库,首先运行程序,进入主界面:
![在这里插入图片描述](https://img-blog.csdnimg.cn/360a9280377e4e62b8420e1e46ac5cc8.jpg#pic_center)
步骤三、File—New Model—Physical Data Model—Physical Diagram—Model name 设置为test,DBMS属性设置为mysql5.0
![在这里插入图片描述](https://img-blog.csdnimg.cn/a084f88ea90040d1aca3f82dc326949f.jpg#pic_center)
步骤四、首先用表格工具创建一个表格模板
![在这里插入图片描述](https://img-blog.csdnimg.cn/0014946b5ae4457bad0c04b9e9f7e167.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAemJiMTE4Mzc3NjAzOA==,size_12,color_FFFFFF,t_70,g_se,x_16#pic_center)
步骤五、双击表格模板,设置属性,我们首先设置Major表
![在这里插入图片描述](https://img-blog.csdnimg.cn/d98d97dbe2444d3cbd521f96058774f4.jpg#pic_center)
步骤六、设置好表名,点击Columns标签,设置字段属性,设置如图所示:
![在这里插入图片描述](https://img-blog.csdnimg.cn/35368ea826ec45a2b6042d3801ff99a4.jpg#pic_center)
步骤七、因为MajorID字段我们要设置为自动增长,所以要设置它的高级属性,选择MajorID字段,点击属性按钮,在General面板中勾选上Identity复选框:
![在这里插入图片描述](https://img-blog.csdnimg.cn/4602ce930e3a4126853fa7331a6fa51a.jpg#pic_center)
步骤八、确定后我们再创建一个Student表,字段设置如图所示:
![在这里插入图片描述](https://img-blog.csdnimg.cn/46411d3383134245850545b703edd241.jpg#pic_center)
步骤九、现在测试表已经设置好了,接着设置一下我们要生成的数据库吧,这些表都将被创建到该数据库中,我们在设计面板空白处右键—Properties,在弹出的属性设置对话框设置如下:
![在这里插入图片描述](https://img-blog.csdnimg.cn/2679ae52ef6a46a1b2eed01b01454ec7.jpg#pic_center)
步骤十、好了,在此我们对新数据库的设置已经完成,但是在SQL中还是空空如也啊,我们要怎么把这边设计好的结构移植到MYSQL中呢?执行操作:Database—Generate Database,设置好存储过程导出目录和文件名,点击确定即可:
![在这里插入图片描述](https://img-blog.csdnimg.cn/23a84ff005524ee6bc7c68d08af2b8ba.jpg#pic_center)
步骤十、到你的导出目录,就可以看见导出的数据库创建存储过程了,打开SQL,执行一下,你就会看到数据库被神奇的创建好了
2.数据库反向生成PowerDesigner模型

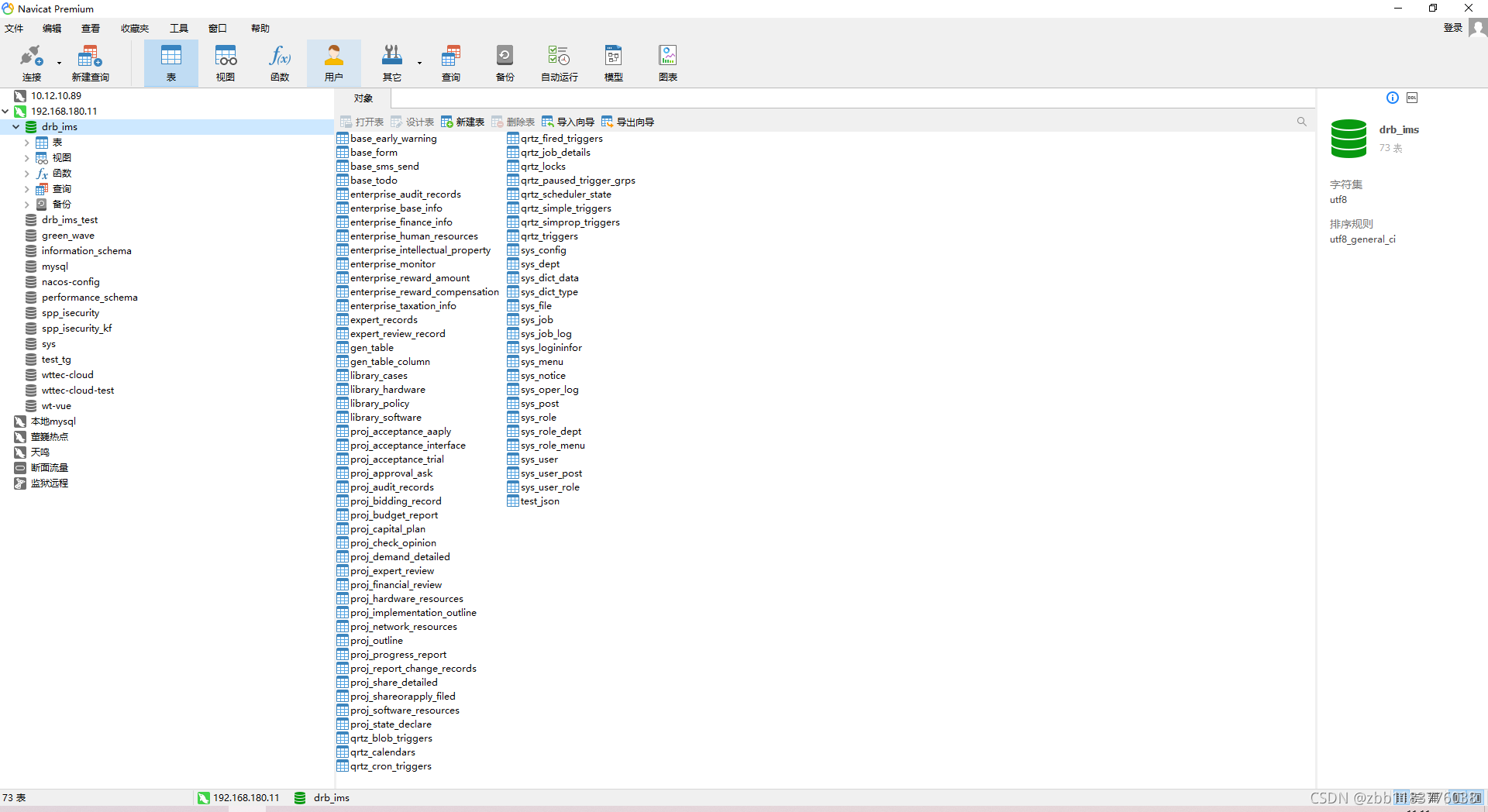

步骤一、打开你的sql连接工具,我使用的是Navicat
![在这里插入图片描述](https://img-blog.csdnimg.cn/42e4307a0de94255a86f860f58c9e6b4.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAemJiMTE4Mzc3NjAzOA==,size_20,color_FFFFFF,t_70,g_se,x_16#pic_center)

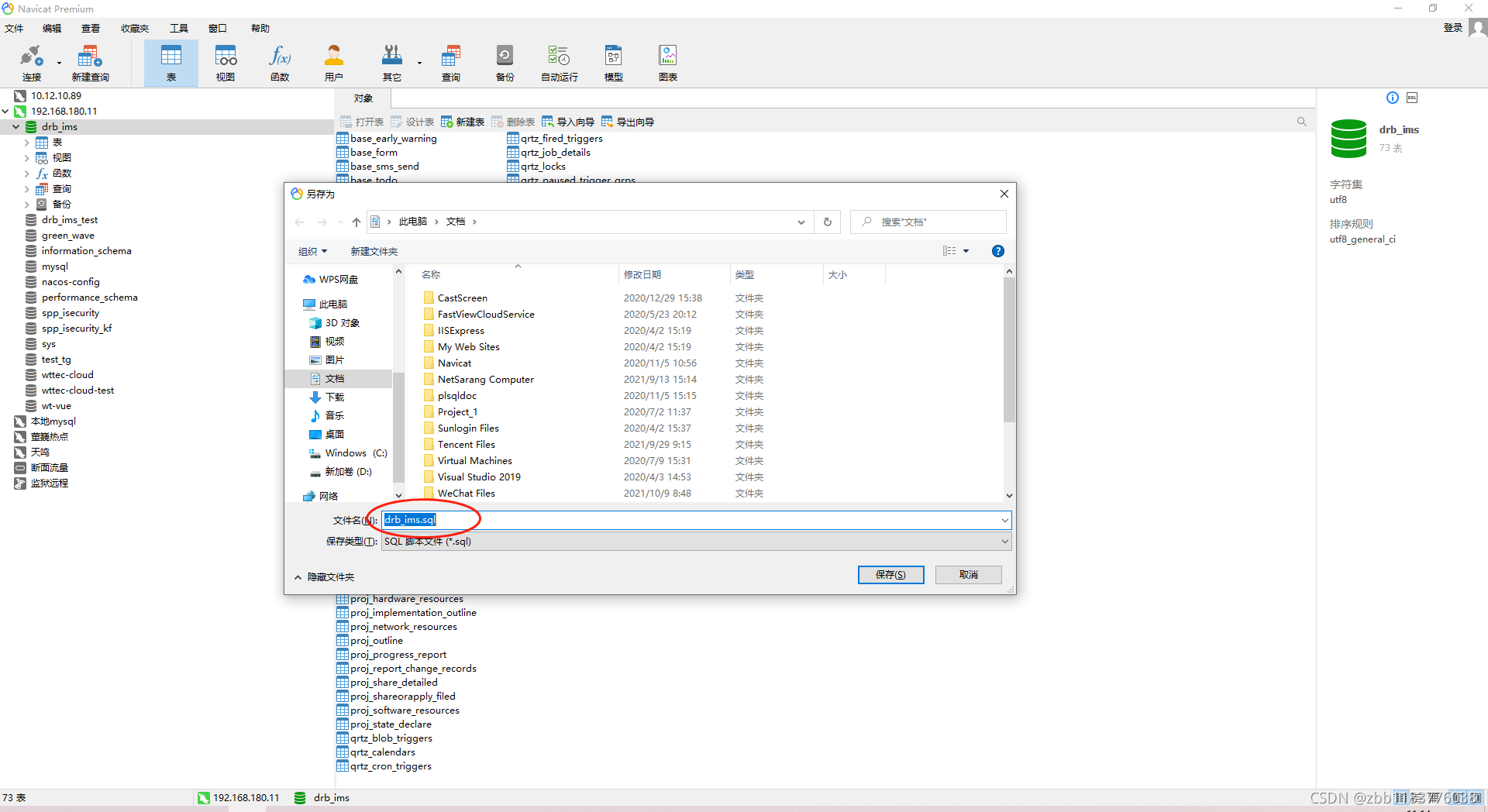

步骤二、找到自己想生成模型的数据库,将其以仅结构的形式导出成为 *.sql 文件
![在这里插入图片描述](https://img-blog.csdnimg.cn/977d7f61ea704f7ea73ccf596735158e.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAemJiMTE4Mzc3NjAzOA==,size_20,color_FFFFFF,t_70,g_se,x_16#pic_center)

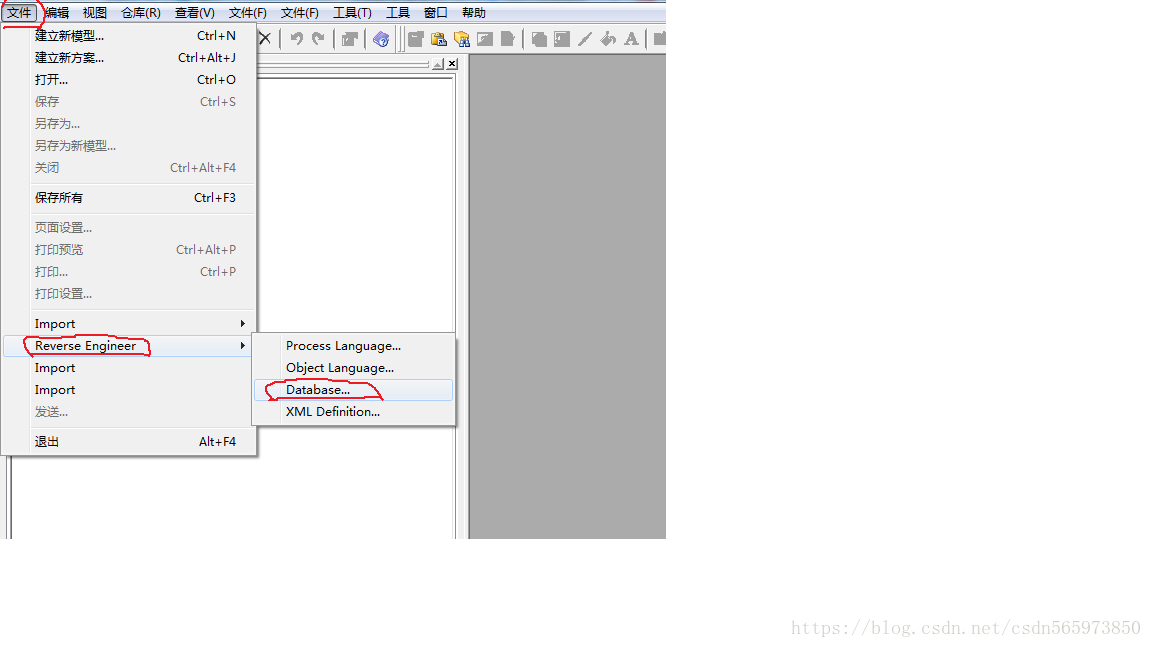

步骤三、运行 PowerDesigner 16.5工具 ,点击“文件”按钮如下图:
![在这里插入图片描述](https://img-blog.csdnimg.cn/ae536e67e0eb447da860a019e2f1085e.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAemJiMTE4Mzc3NjAzOA==,size_20,color_FFFFFF,t_70,g_se,x_16#pic_center)

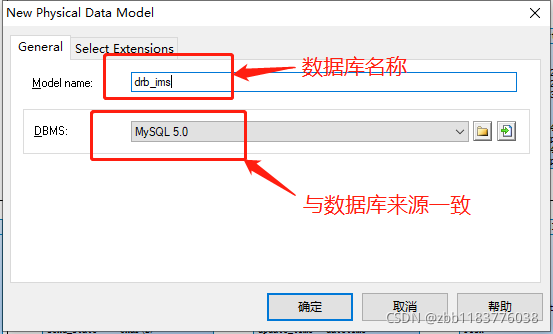

步骤四、打开之后如图所示选择:
![在这里插入图片描述](https://img-blog.csdnimg.cn/b62c736df84a4a57b767ca30524f630e.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAemJiMTE4Mzc3NjAzOA==,size_14,color_FFFFFF,t_70,g_se,x_16#pic_center)

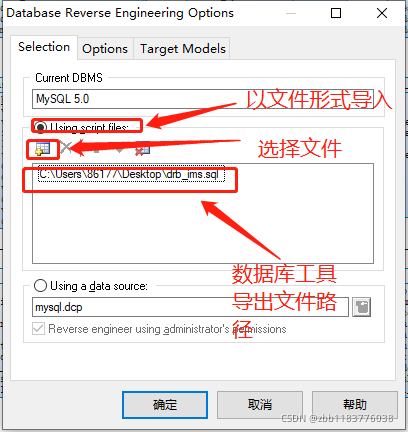

步骤五、点击确定之后如图所示:
![在这里插入图片描述](https://img-blog.csdnimg.cn/000aa44c6a81445eba0fced239d6f771.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAemJiMTE4Mzc3NjAzOA==,size_10,color_FFFFFF,t_70,g_se,x_16#pic_center)
步骤六、点击确定后等待即可
