统一建模语言UML：用例图

一、用例图介绍

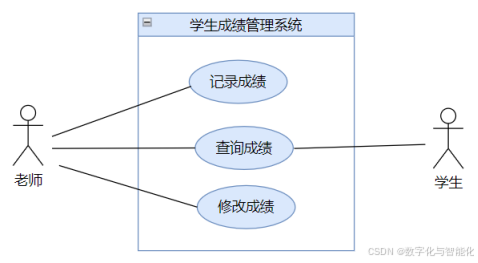

用例图是UML中较为重要和常用的一种图，由开发人员与用户经过多次商讨而共同完成，呈现了一些参与者和一些用例，以及它们之间的关系，主要用于对系统、子系统或类的功能行为进行建模，它是用来描述系统功能的技术，表示一个系统中用例与参与者及其关系的图，主要用于需求分析阶段。

一个用例图包含了多个模型元素，如系统、参与者和用例，并且显示这些元素之间的各种关系，如泛化、关联和依赖。它展示了一个外部用户能够观察到的系统功能模型图，帮助开发团队以一种可视化的方式理解系统的功能需求。

  现把用例图做一个总结：

1、用例图的基本概念

（1）用例图是表示一个系统中用例与参与者关系之间的图。它描述了系统中相关的用户和系统对不同用户提供的功能和服务。

（2）用例图相当于从用户的视角来描述和建模整个系统，分析系统的功能与行为。

（3）用例图中的主要元素包括参与者、用例以及元素之间的关系。此外，用例图还可以包括注解和约束，也可以使用包将图中的元素组合成模块。

2、用例图使用范围

（1）捕获需求。描述功能需求、行为需求（系统要完成什么任务）

（2）分析需求。明确类和对象，建立之间的关系

二、用例图的构成

用例图使用系统与一个或多个参与者之间的一系列消息来描述系统中的交互，它将系统功能划分为对参与者（系统的理想用户）有用的需求，其交互部分被称作用例。除此之外，用例图仅仅是站在外部观察系统功能，也就是参与者
