图像的Gamma变换

什么是Gamma变换

Gamma变换是对输入图像灰度值进行的非线性操作,使输出图像灰度值与输入图像灰度值呈指数关系:

Vout=AVinγV_{out}=AV_{in}^{\gamma}

这个指数即为Gamma。

注意这个VinV_{in}的取值范围为0~1,因此需要先进行归一化,然后取指数。

void GetGammaTransLUT(uchar *pLUT, float Gamma, int iLUTLen)
{
    for(int i=0;i<iLUTLen;i++)
    {
        pLUT[i]=(uchar)(pow((float)i/255,Gamma)*255);
    }
}

或者:

  if (GAMMA_CORRECTION~=1)
    %%% gamma correct actual image
    obs_im = (double(obs_im).^(GAMMA_CORRECTION))/(256^(GAMMA_CORRECTION-1));
  else
    obs_im = double(obs_im);
  end

Gamma变换就是用来图像增强,其提升了暗部细节,简单来说就是通过非线性变换,让图像从暴光强度的线性响应变得更接近人眼感受的响应,即将漂白(相机曝光)或过暗(曝光不足)的图片,进行矫正。

经过Gamma变换后的输入和输出图像灰度值关系如图1所示:横坐标是输入灰度值,纵坐标是输出灰度值,蓝色曲线是gamma值小于1时的输入输出关系,红色曲线是gamma值大于1时的输入输出关系。可以观察到,当gamma值小于1时(蓝色曲线),图像的整体亮度值得到提升,同时低灰度处的对比度得到增加,更利于分辩低灰度值时的图像细节。

在这里插入图片描述

即可以总结如下:
gamma>1, 较亮的区域灰度被拉伸,较暗的区域灰度被压缩的更暗,图像整体变暗;
gamma<1, 较亮的区域灰度被压缩,较暗的区域灰度被拉伸的较亮,图像整体变亮;

灰度值为0时为黑色,255为白色。

为什么进行Gamma变换

  1. 人眼对外界光源的感光值与输入光强不是呈线性关系的,而是呈指数型关系的。在低照度下,人眼更容易分辨出亮度的变化,随着照度的增加,人眼不易分辨出亮度的变化。而摄像机感光与输入光强呈线性关系。如图2所示:

图2 人眼和摄像机的感光与实际输入光强的关系

  1. 为能更有效的保存图像亮度信息,需进行Gamma变换。未经Gamma变换和经过Gamma变换保存图像信息如图3所示:可以观察到,未经Gamma变换的情况下,低灰度时,有较大范围的灰度值被保存成同一个值,造成信息丢失;同时高灰度值时,很多比较接近的灰度值却被保存成不同的值,造成空间浪费。经过Gamma变换后,改善了存储的有效性和效率。

在这里插入图片描述

  1. Gamma矫正用在8位RGB图中,用来解决在有限的存储空间中保存尽可能多的人类感受敏感的色彩内容。显示器显示8位图片时,我们已知现在主流显示器的色彩要大于8位,多数都是32位真彩色。显示器显示的时候也经过了一次Gamma校正,它把0.5又变成了0.2。如果不经过这一步,直接输出0.5,因为显示器是32位的,那么你在屏幕上得到的将是位于图2中间位置的那个颜色,你会说这个显示器有问题,颜色不准确,亮瞎了。
    8位图与32位图对比如下,可以看出,在8位图,黑白分解线在0.2附近,而由于32位可以表现的颜色多,而人的眼睛对暗色比较敏感,因此感觉分界线在0.2附近:

在这里插入图片描述
enter description here

Gamma变换的基本形式

大于1时,对图像的灰度分布直方图具有拉伸作用(使灰度向高灰度值延展),而小于1时,对图像的灰度分布直方图具有收缩作用(是使灰度向低灰度值方向靠拢)。

在这里插入图片描述

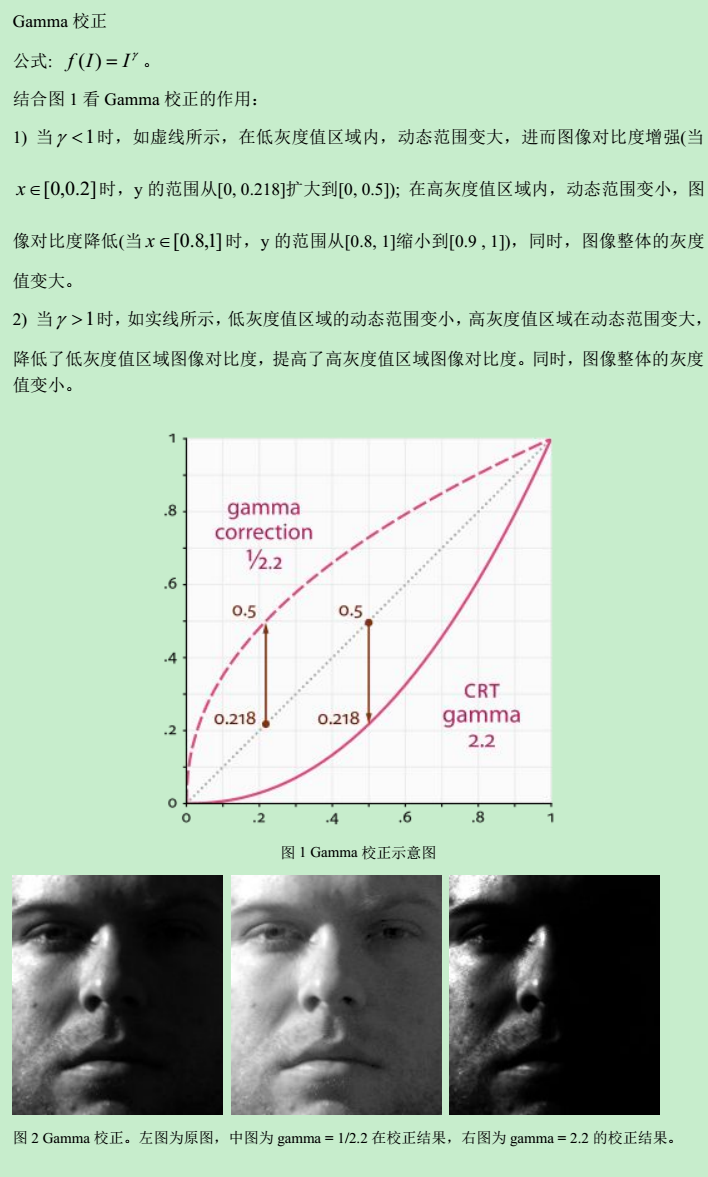

图2中左图为原图,中图为gamma = 1/2.2在校正结果,原图中左半侧的灰度值较高,右半侧的灰度值较低,经过gamma = 1/2.2校正后(中图),左侧的对比度降低(见胡须),右侧在对比度提高(明显可以看清面容),同时图像在的整体灰度值提高。

右图为gamma = 2.2在校正结果,校正后,左侧的对比度提高(见胡须),右侧在对比度降低(面容更不清楚了),同时图像在的整体灰度值降低。

opencv下的gamma矫正

import cv2
#分道计算每个通道的直方图
img0 = cv2.imread('12.jpg')
hist_b = cv2.calcHist([img0],[0],None,[256],[0,256])
hist_g = cv2.calcHist([img0],[1],None,[256],[0,256])
hist_r = cv2.calcHist([img0],[2],None,[256],[0,256])
def gamma_trans(img,gamma):
    #具体做法先归一化到1,然后gamma作为指数值求出新的像素值再还原
    gamma_table = [np.power(x/255.0,gamma)*255.0 for x in range(256)]
    gamma_table = np.round(np.array(gamma_table)).astype(np.uint8)
    #实现映射用的是Opencv的查表函数
    return cv2.LUT(img0,gamma_table)
img0_corrted = gamma_trans(img0, 0.5)
cv2.imshow('img0',img0)
cv2.imshow('gamma_image',img0_corrted)
cv2.imwrite('gamma_image.png',img0_corrted)
#分通道计算Gamma校正后的直方图
hist_b_c =cv2.calcHist([img0_corrted],[0],None,[256],[0,256])
hist_g_c =cv2.calcHist([img0_corrted],[1],None,[256],[0,256])
hist_r_c =cv2.calcHist([img0_corrted],[2],None,[256],[0,256])
fig = plt.figure('gamma')
pix_hists = [[hist_b, hist_g, hist_r],
    [hist_b_c, hist_g_c, hist_r_c]]
pix_vals = range(256)
for sub_plt, pix_hist in zip([121, 122], pix_hists):
    ax = fig.add_subplot(sub_plt, projection='3d')
    for c, z, channel_hist in zip(['b', 'g', 'r'], [20, 10, 0], pix_hist):
          cs = [c] * 256
          ax.bar(pix_vals, channel_hist, zs=z, zdir='y', color=cs, alpha=0.618, edgecolor='none', lw=0)
    ax.set_xlabel('Pixel Values')
    ax.set_xlim([0, 256])
    ax.set_ylabel('Count')
    ax.set_zlabel('Channels')
plt.show()
cv2.waitKey()

参考资料

Gamma校正及其实现
图像处理-Gamma变换
Python-OpenCV中的Gamma变换(校正)
图像增强—Gamma变换
颜色空间——Gamma与线性颜色空间
