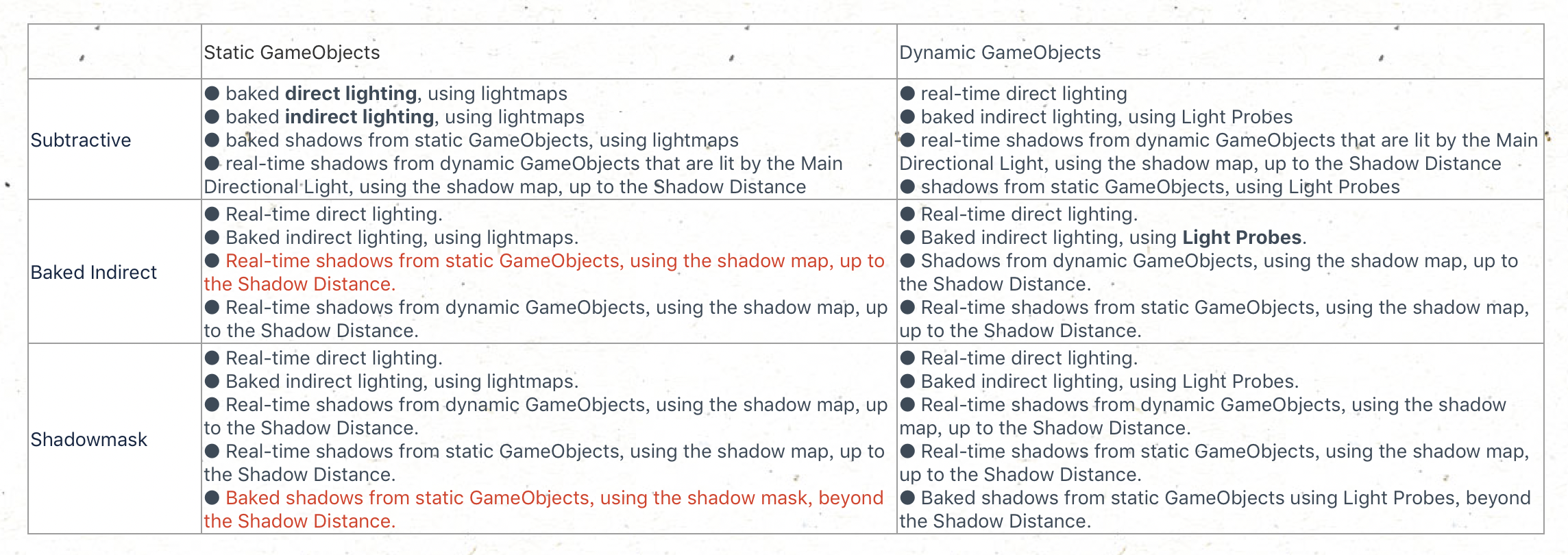

Unity中一共有三种MixedLight模式：Baked Indirect，Shadow Mask， Subtractive，在Lighting -> Mixed Lighting -> Lighting Mode下设置。另外在Shadow Mask模式之下，还有一个Distance Shadow Mask的子模式, 在Project Setting -> Quality -> Shadows -> Shadowmask Mode里设置。这些模式有什么差异呢？官方给出的对比可以归结到一张表格：

我们可以看到，字非常多，简直让人头大，让我无从下手。当我们阅读shader的时候，又会发现好几个宏，其中不同的宏组合在一起表示不同的混合光照模式，让人更加头痛。索性这部分也在shader中有了说明：

我们只需要记住不同的模式烘焙出来的内容是什么，就可以很容易推出上表中的所有结论。

如果我们理解烘焙的产物是什么，那么我们就能知道哪部分是实时、哪部分是预计算、哪部分又需要实时和预计算进行混合（Mix），下面我按这种方式来对三种模式进行一一说明：

Baked Indirect模式：顾名思义，这个模式只烘焙了间接光照。

            静态物体：间接光来自lightmap；直接光和阴影来自实时光源。shadow distance范围外没有阴影。

            动态物体：间接光来自light probe；直接光和阴影来自实时光源。shadow distance范围外没有阴影。

由于阴影都是来自于实时光源，故而LIGHTMAP_SHADOW_MIXING宏不会开启。

因为烘焙lightmap时，没有办法考虑到动态创建的物体，所以动态物体间接光只能来自light probe。



Subtractive模式：这个模式将直接光照、间接光照、静态阴影，都打包到了一张lightmap中，故而渲染效率较高（？），但是却带了一些限制。

            静态物体：间接光、直接光、静态物体投射的阴影都来自于lightmap（但是却没有了高光，因为高光是依赖于视角的，无法进行烘焙）。

                             动态物体投射的阴影来自shadowmap(动态阴影)（这个阴影与lightmap进行混合，需要从lightmap中减去直接光照、阴影，再与动态物体投射的阴影进行混合，才能得到相对正确的效果，这也是Subtractive的含义）。

           动态物体：直接光来自于实时光源，间接光来自light probe。阴影一部分来自lightmap，一部分来自shadowmap(动态阴影)（二者需要混合所以LIGHTMAP_SHADOW_MIXING宏开启，但无法实现混合，只能通过light probe提供静态物体产生的阴影）。



Shadow Mask模式：这个模式烘焙了间接光照、同时也烘焙了一张shadowmask，即静态物体在静态物体上的投影。

           静态物体：直接光来自实时光源，间接光来自lightmap，

                             shadow distance范围内：静态物体投射的阴影来自shadowmask（静态阴影），动态物体投射的阴影来自shadowmap（动态阴影）；

                             shadow distance范围外：静态物体投射的阴影来自shadowmask（静态阴影），没有动态物体投射的阴影；

           动态物体：直接光自于实时光源，间接光来自light probe，

                             shadow distance范围内：静态物体投射的阴影来自light probe，动态物体投射的阴影来自shadowmap（动态阴影）；

                             shadow distance范围外：静态物体投射的阴影来自light probe，没有动态物体投射的阴影

由于阴影一部分来自shadowmask，一部分来自shadow map，所以LIGHTMAP_SHADOW_MIXING宏开启。同时这个模式自带SHADOWS_SHADOWMASK宏。



Distance Shadow Mask模式：

           静态物体：直接光来自实时光源，间接光来自lightmap，

                             shadow distance范围内：静态物体投射的阴影来自shadowmap（动态阴影）， 动态物体投射的阴影也来自shadowmap（动态阴影）；

                             shadow distance范围外：静态物体投射的阴影来自shadowmask（静态阴影），没有动态物体投射的阴影

           动态物体：直接光自于实时光源，间接光来自light probe，

                             shadow distance范围内：静态物体投射的阴影来自shadowmap（动态阴影）， 动态物体投射的阴影也来自shadowmap（动态阴影）；

                             shadow distance范围外：静态物体投射的阴影来自light probe，没有动态物体投射的阴影

与Shadow Mask模式比较，区别就在于，在shadow distance范围内的物件，静态物件投射的阴影是否也统一使用实时阴影。这样一来，静态物件也可以投射阴影到动态物体上啦。由于shadow distance范围内统一使用实时阴影，范围外统一使用shadowmask，所以不存在需要混合的情况。故而LIGHTMAP_SHADOW_MIXING关闭。同时这个模式依然自带SHADOWS_SHADOWMASK宏。
