GIS局放监测黑科技：ZWPD9300如何用UHF技术守护电力安全？

GIS是什么

地理信息系统（GIS）是用于采集、处理、分析和可视化地理空间数据的硬件工具，核心设备包括GPS接收器、无人机、激光扫描仪等。

GIS的三大核心能力

空间分析：精准测量距离、规划缓冲区、叠加分析地理数据。

多源数据整合：融合地图、卫星影像、统计数据，打造统一平台。

动态决策支持：实时更新数据，为城市规划、灾害管理等提供科学依据。

GIS设备为何会“放电”？

结构缺陷：金属绝缘管设计紧凑，局部绝缘失效易引发整体崩溃。

生产瑕疵：导体表面毛刺、绝缘层腐蚀，导致瞬态过电压放电。

安装失误：浮动部件接触不良，产生可检测的间歇性放电。

金属颗粒：交变电场下自由运动的金属颗粒，随机放电击穿绝缘。

ZWPD9300局放监测系统：GIS设备的“智能医生”

系统原理

核心技术：超高频（UHF）传感器捕捉局部放电的电磁波信号。

核心功能：实时监测→数据分析→故障预警→避免突发事故。

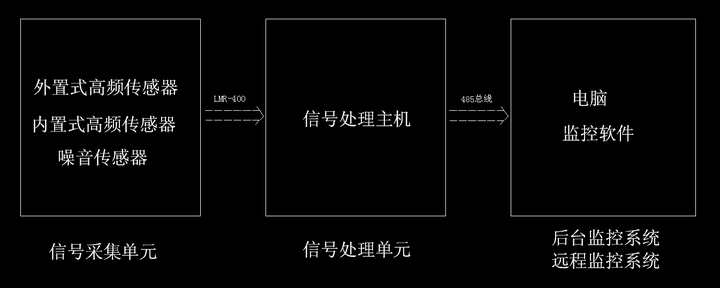

系统框架如下图所示：

四大核心模块

模块	功能	关键设备
信号采集	捕捉局放信号	外置/内置UHF传感器
信号传输	数据稳定传输	同轴电缆+光纤通信
信号处理	降噪+分析	主IED（智能电子设备）
结果显示	可视化诊断	后台软件+多维度图谱

技术亮点

抗干扰双保险：

硬件：差动平衡法+噪音传感器，屏蔽外部干扰。

软件：小波包滤波+IIR数字滤波，消除白噪与脉冲干扰。

智能诊断：自动识别电晕放电、悬浮放电等4类故障，超阈值即时弹窗报警。

灵活部署：传感器可内置（密封防干扰）或外置（快速安装），适配不同GIS结构。

应用场景

电力运维：变电站GIS设备实时健康监测。

故障溯源：精准定位绝缘缺陷，缩短检修时间。

风险预警：提前72小时预测潜在故障，降低停电损失。

ZWPD9300的“智慧大脑”：主IED设备详解

核心功能：信号滤波→放大→去噪→上传后台。

参数配置：

电源：AC220V

检测带宽：300~1500MHz（覆盖UHF全频段）

通道数：1~4通道（按需扩展）

同步触发：支持内/外工频相位同步，数据精准对齐。

传感器安装指南：内置VS外置如何选？

类型	灵敏度	安装位置	适用场景
外置传感器	≥5pC	GIS盆式绝缘子外部	快速部署、无需设备停运
内置传感器	≥3pC	手孔/人孔法兰内部	高屏蔽性、抗干扰需求高

安装示例：

外置：贴合盆式绝缘子弧度，减少信号衰减。

内置：法兰密封+螺栓固定，彻底隔绝外部干扰。

外置/内置传感器：

外置传感器多安装与设备外部，安装简单，

方便，外观如右图：

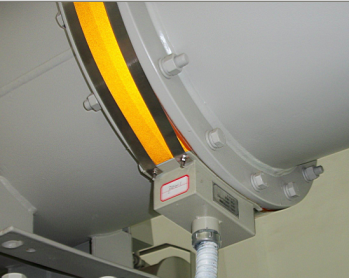

下图为在GIS上安装外置传感器示例：

外置传感器安装于GIS间隔间的盆式绝缘子上，拥有多种弧度可供选择，以便能更紧密的贴合盆式绝缘子，减少外界干扰。

内置传感器，多用于电力设备内部，内置传感器安装如下图所示：

内置传感器安装于手孔/人孔的法兰上，将此面安装于电力设备内部，加上密封圈，再用螺栓将法兰固定，即可紧紧密封，并隔绝外部信号的干扰。
