基于jdbc的数据库结构文档生成工具：运行步骤+源码

传统软件项目交付给客户的时候一般需要提供软件所有的设计文档，其中包括数据库设计文档。

数据库设计文档生成工具有很多，但很多时候格式不一定能满足自己项目方的要求，生成后需要自己微调，比较麻烦。

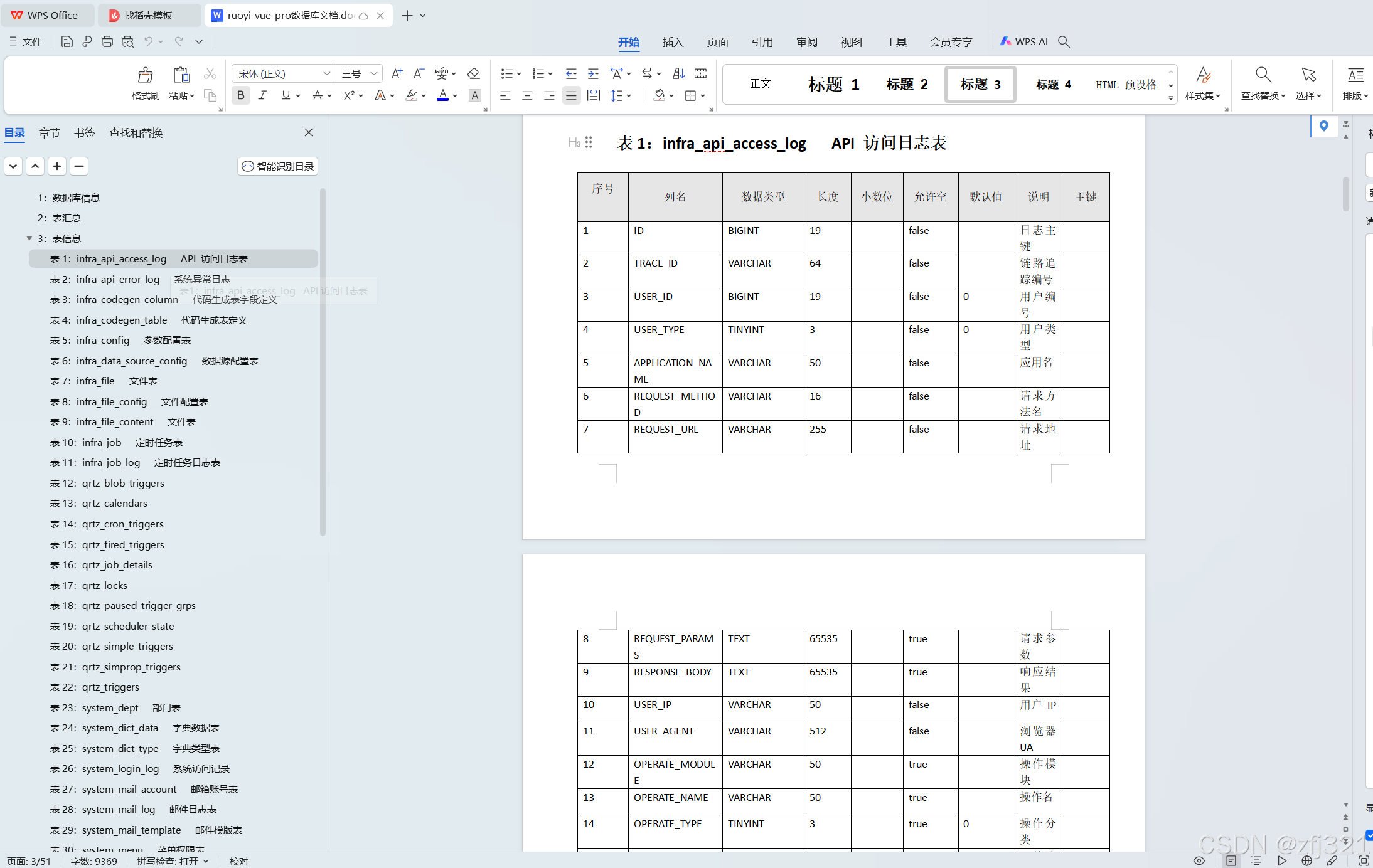

本文介绍一款基于java jdbc 的数据库表结构生成工具，代码简单, 生成文档的原始模板自己可以用word 灵活调整，自主可控，生成的文档效果如下：

 源码地址：  https://gitcode.com/zfj321/JdbcDocGen/

使用步骤：

1. 从git下载源码，直接导入idea

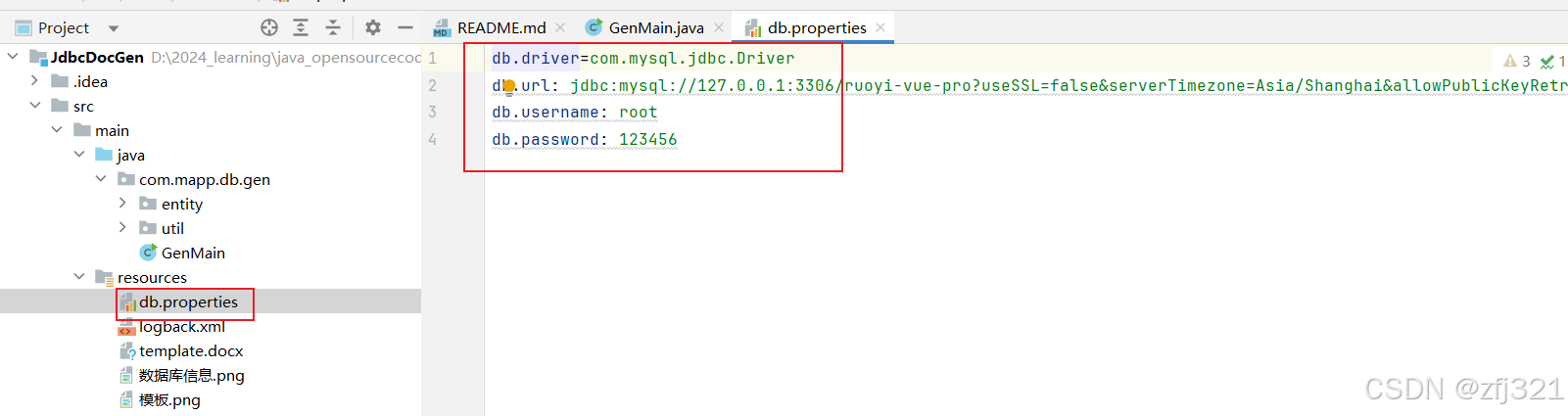

2. 修改jdbc配置：

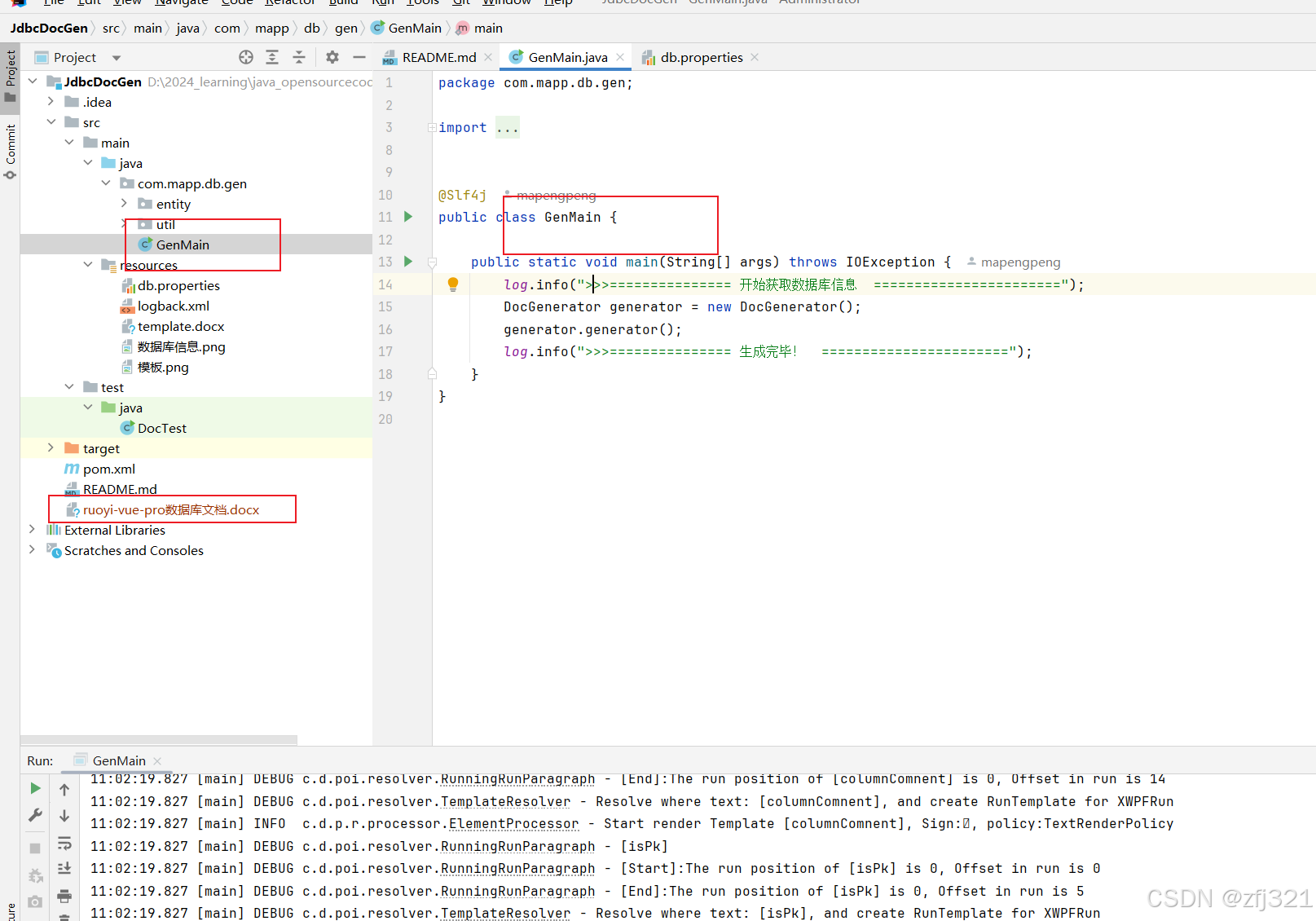

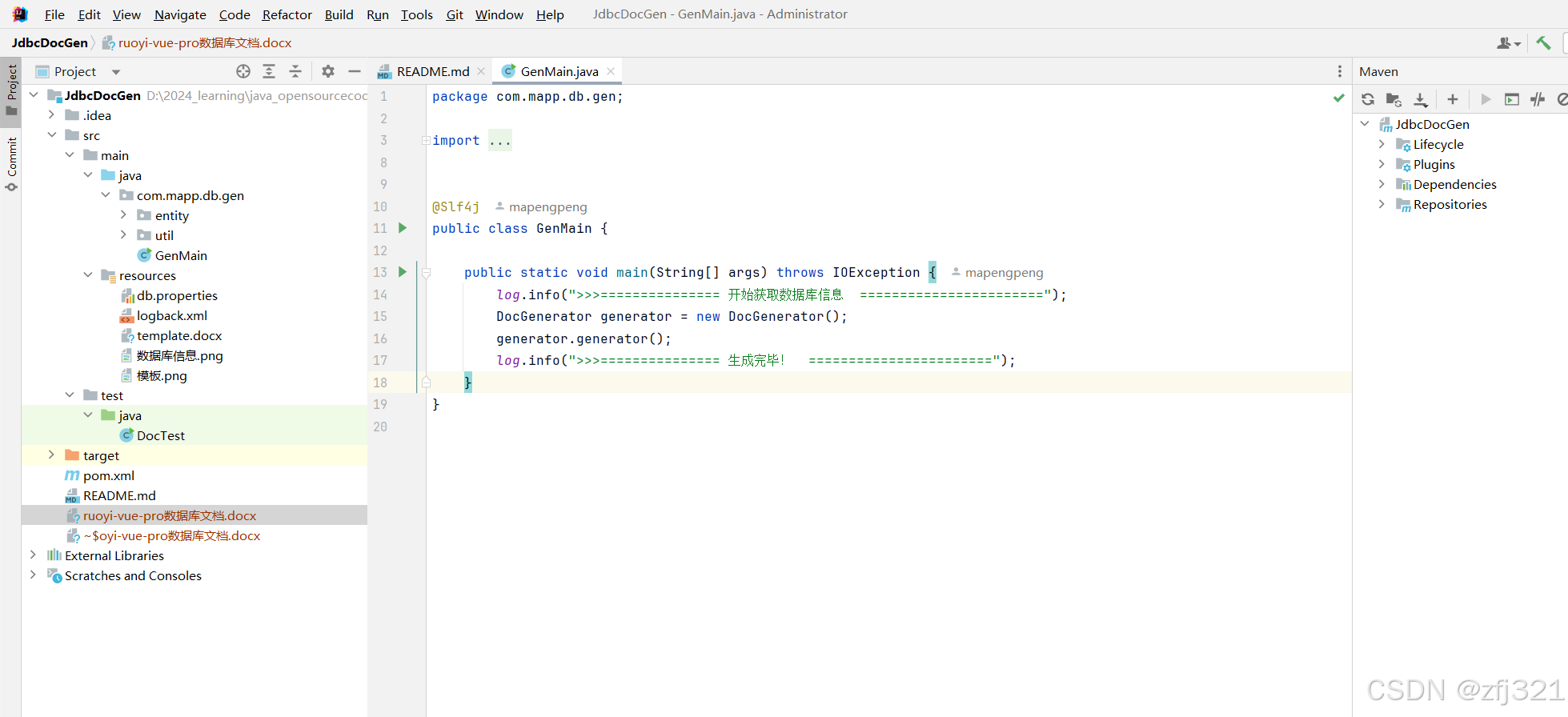

3.直接运行GenMain.java 会在项目根目录下生成doc文档。

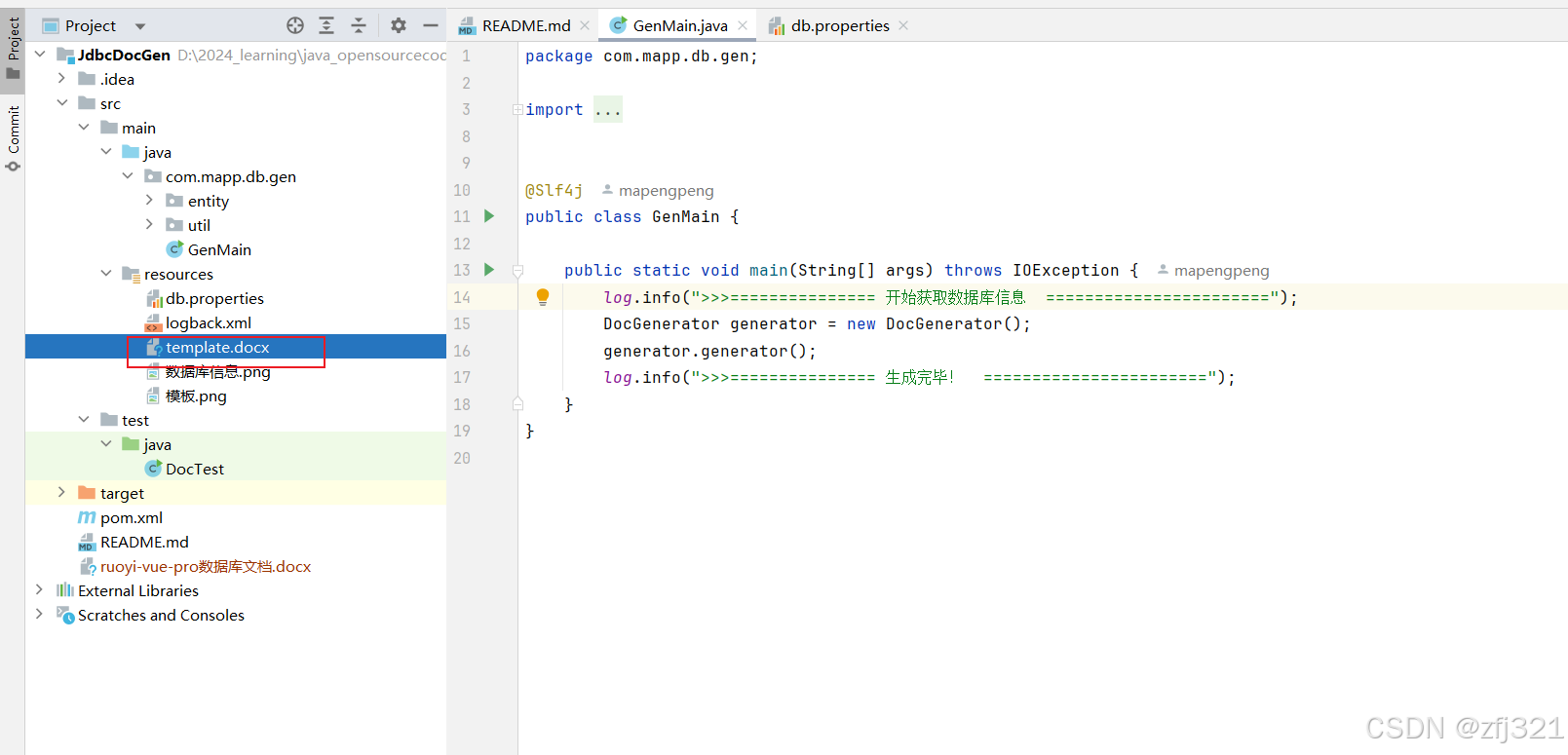

如何修改模板：

 直接用word打开该文件，调整样式即可；如果需要增减模板字段，则还需要学习deepoove的模板语法。



原理解释：

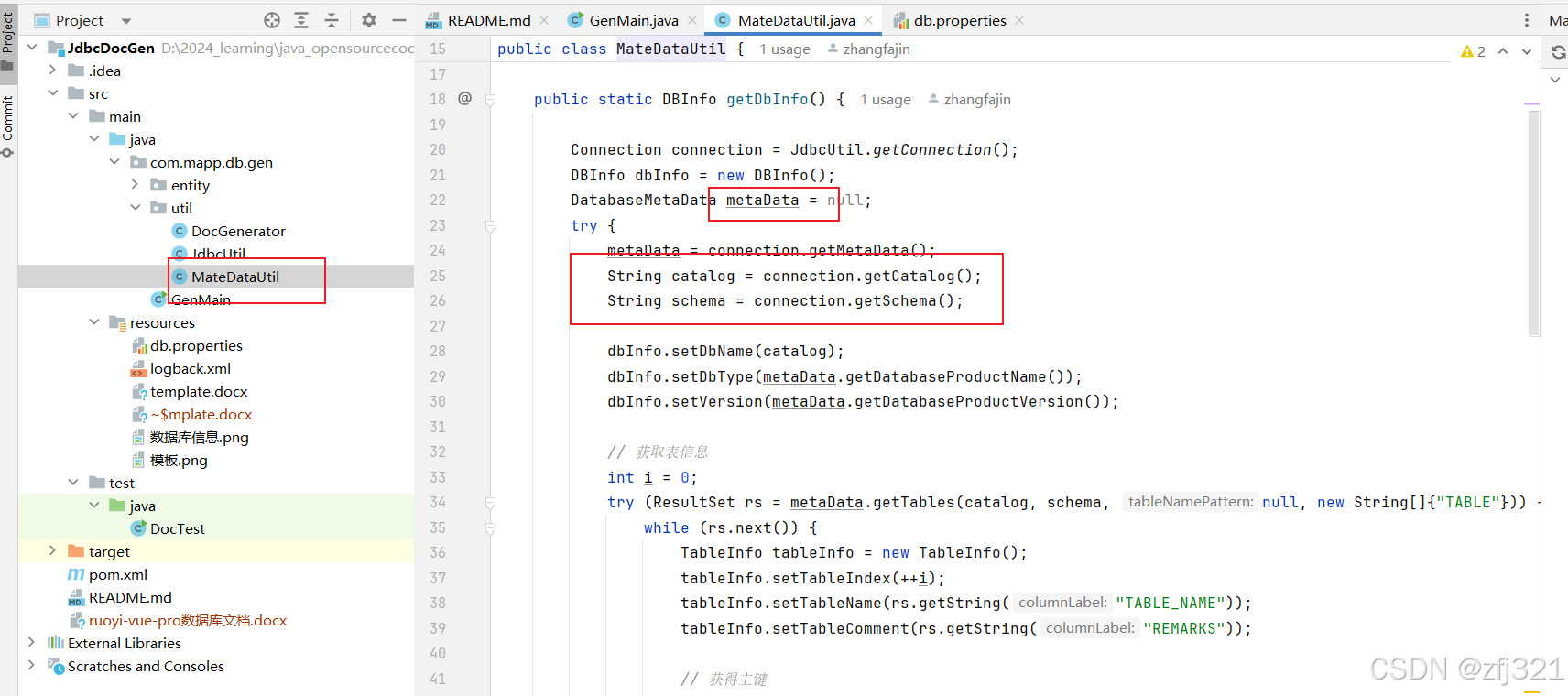

1.直接从jdbc 的 metadata 里面提取需要的表结构信息，构造成table和 column对象，用于后续模板变量。

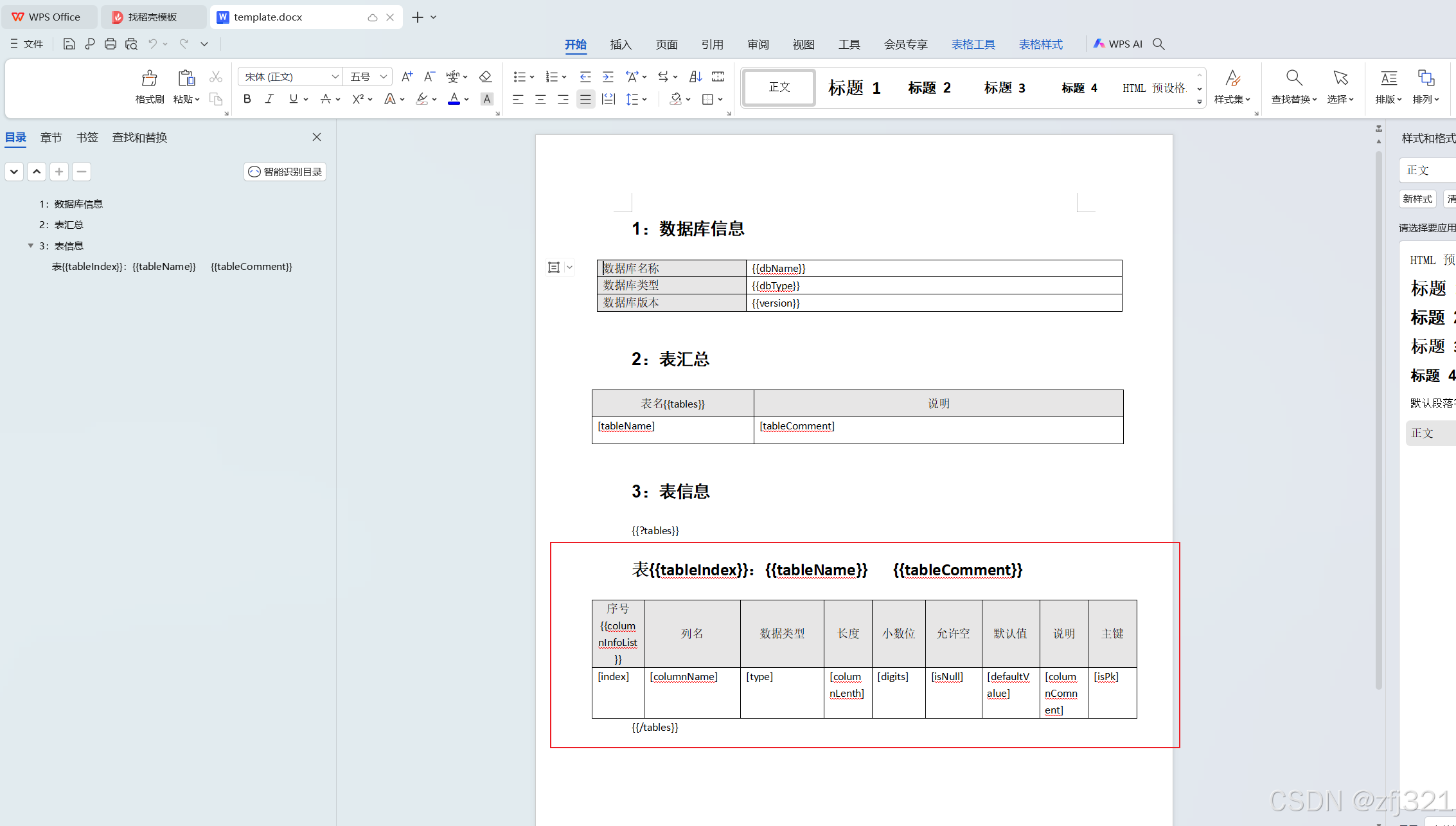

2. word 模板文件。

直接用了一个开源项目  deepoove.com  ，可以参考该工具官网了解具体用法。

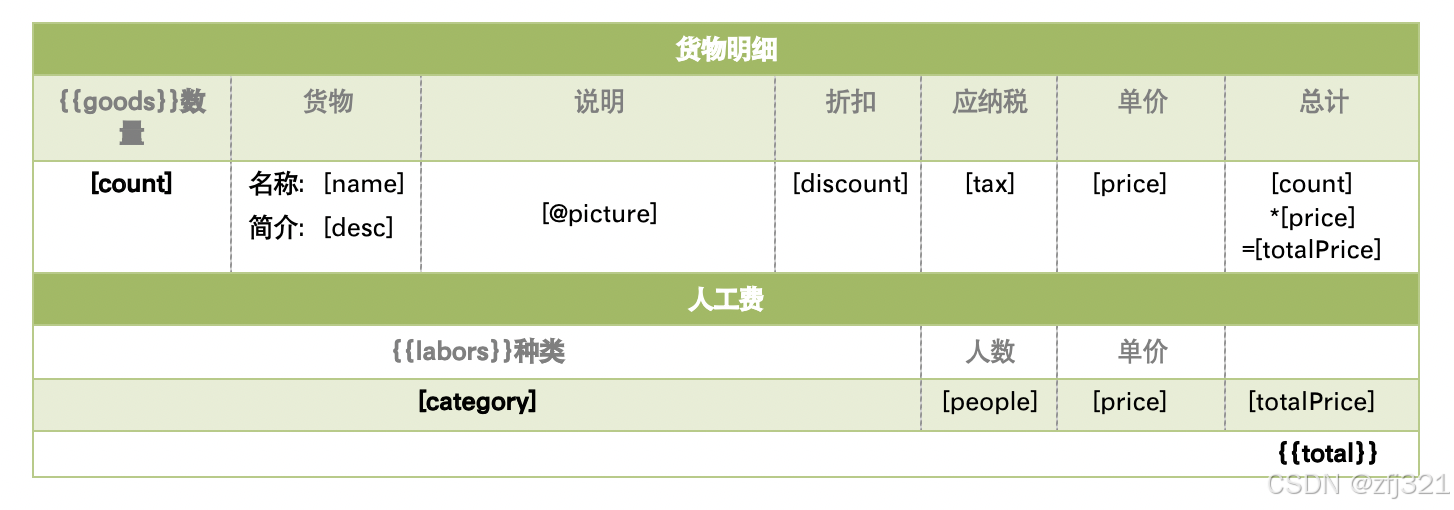

deepoove 表格模板行循环例子：

货物明细和人工费在同一个表格中，货物明细需要展示所有货物，人工费需要展示所有费用。{{goods}} 是个标准的标签，将 {{goods}} 置于循环行的上一行，循环行设置要循环的标签和内容，注意此时的标签应该使用 [] ，以此来区别poi-tl的默认标签语法。同理，{{labors}} 也置于循环行的上一行。

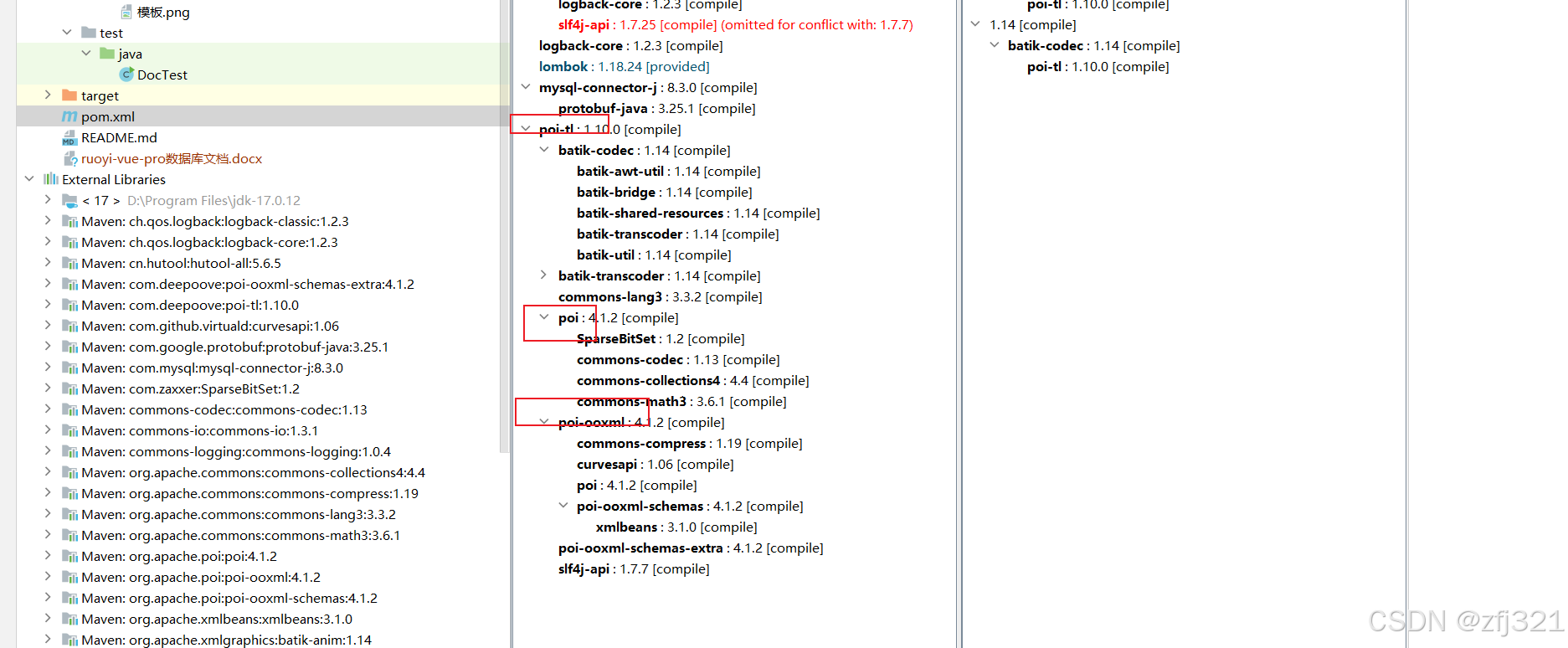

deepoove底层依赖poi：

核心代码：

package com.mapp.db.gen.util;

import cn.hutool.core.util.BooleanUtil;
import com.mapp.db.gen.entity.ColumnInfo;
import com.mapp.db.gen.entity.DBInfo;
import com.mapp.db.gen.entity.TableInfo;

import java.sql.Connection;
import java.sql.DatabaseMetaData;
import java.sql.ResultSet;
import java.sql.SQLException;
/**
 * 获取数据库，表，列元数据
 */
public class MateDataUtil {


    public static DBInfo getDbInfo() {

        Connection connection = JdbcUtil.getConnection();
        DBInfo dbInfo = new DBInfo();
        DatabaseMetaData metaData = null;
        try {
            metaData = connection.getMetaData();
            String catalog = connection.getCatalog();
            String schema = connection.getSchema();

            dbInfo.setDbName(catalog);
            dbInfo.setDbType(metaData.getDatabaseProductName());
            dbInfo.setVersion(metaData.getDatabaseProductVersion());

            // 获取表信息
            int i = 0;
            try (ResultSet rs = metaData.getTables(catalog, schema, null, new String[]{"TABLE"})) {
                while (rs.next()) {
                    TableInfo tableInfo = new TableInfo();
                    tableInfo.setTableIndex(++i);
                    tableInfo.setTableName(rs.getString("TABLE_NAME"));
                    tableInfo.setTableComment(rs.getString("REMARKS"));

                    // 获得主键
                    try (ResultSet pkRs = metaData.getPrimaryKeys(catalog, schema, tableInfo.getTableName())) {
                        if (pkRs != null) {
                            while (pkRs.next()) {
                                tableInfo.getPkName().add(pkRs.getString("COLUMN_NAME"));
                            }
                        }
                    }

                    // 获取列信息
                    try (ResultSet columnMetaRs = metaData.getColumns(catalog, null, tableInfo.getTableName(), null)) {
                        if (columnMetaRs != null) {
                            int index = 1;
                            while (columnMetaRs.next()) {
                                ColumnInfo columnInfo = new ColumnInfo();
                                columnInfo.setColumnName(columnMetaRs.getString("COLUMN_NAME").toUpperCase());

                                columnInfo.setType(columnMetaRs.getString("TYPE_NAME"));
                                columnInfo.setColumnLenth(String.valueOf(columnMetaRs.getInt("COLUMN_SIZE")));
                                columnInfo.setIsNull(columnMetaRs.getBoolean("NULLABLE") ? "true" : "false");
                                columnInfo.setColumnComnent(columnMetaRs.getString("REMARKS"));
                                columnInfo.setDefaultValue(columnMetaRs.getString("COLUMN_DEF"));

                                if (tableInfo.getPkName().contains(columnInfo.getColumnName())) {
                                    columnInfo.setIsPk("true");
                                }
                                // 保留小数位数
                                try {
                                    int decimal_digits = columnMetaRs.getInt("DECIMAL_DIGITS");
                                    if (decimal_digits != 0) {
                                        columnInfo.setDigits(String.valueOf(decimal_digits));
                                    }
                                } catch (SQLException ignore) {
                                }

                                // 是否自增
                                try {
                                    String auto = columnMetaRs.getString("IS_AUTOINCREMENT");
                                    if (BooleanUtil.toBoolean(auto)) {
                                        columnInfo.setIsAutoInc("true");
                                    }
                                } catch (SQLException ignore) {
                                }
                                columnInfo.setIndex(index++);
                                tableInfo.getColumnInfoList().add(columnInfo);
                            }
                        }
                    }
                    dbInfo.getTableInfoList().add(tableInfo);
                }
            }
        } catch (SQLException e) {
            e.printStackTrace();
        } finally {
            JdbcUtil.close(connection);
        }
        return dbInfo;
    }
}
