国产智多晶FPGA使用Modelsim仿真时器件库的编译方法

大家好，我是小梅哥，这里给大家介绍国产FPGA厂家“西安智多晶”微电子的FPGA使用Modelsim软件编译仿真库，以使用modelsim仿真其RTL设计的方法。本博客将陆续发表更多国产FPGA的开发和使用方法。

本帖介绍使用Modelsim仿真智多晶FPGA设计时候需要用到的各种底层库的编译方法。
使用Modelsim仿真智多晶FPGA的设计工程，需要首先对其器件底层库文件进行编译以得到Modelsim能够识别的库文件。该步骤需要在第一次使用智多晶FPGA的时候进行，而编译出来的库后续可以随时使用，不用每次仿真之前再编译。因此本内容单独摘出来作为一节。



仿真智多晶FPGA的工程，推荐使用较新版本的Modelsim-SE软件，例如笔者使用的Modelsim 10.7-SE版本。


1、新建Modelsim库

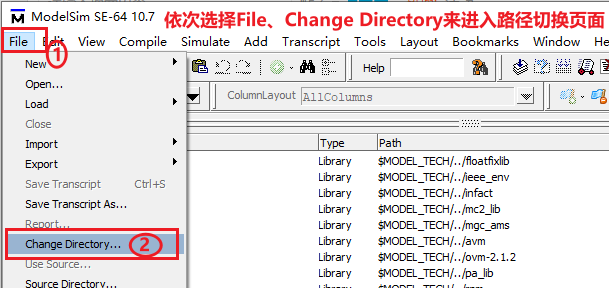

打开ModelSim软件，依次点击菜单栏中【File】->【Change Directory】选项进入路径切换页面，如下图所示。

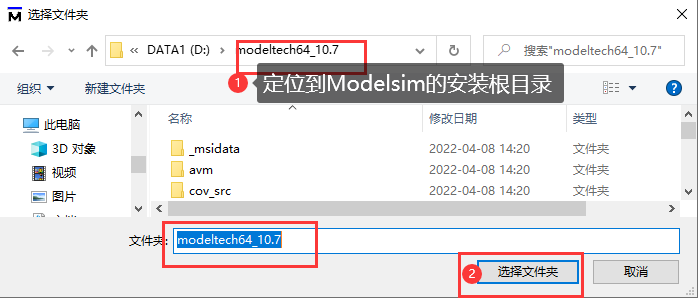

在打开的选择文件夹页面，定位到modelsim软件安装的根目录，如笔者的是modelsim64_10.7。如下图所示。

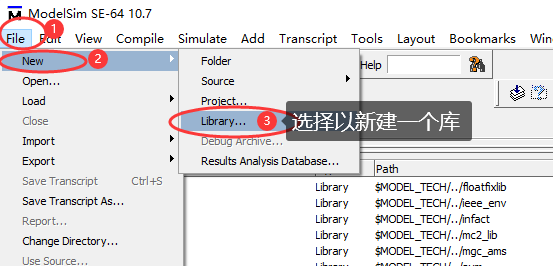

在菜单栏依次点击【File】->【New】->【library】选项，以打开新建库界面。如下图所示。



在打开的界面中选择第一项“a new library”，“library Physical Name”输入“XiST”，然后点击“OK”，如下图所示。

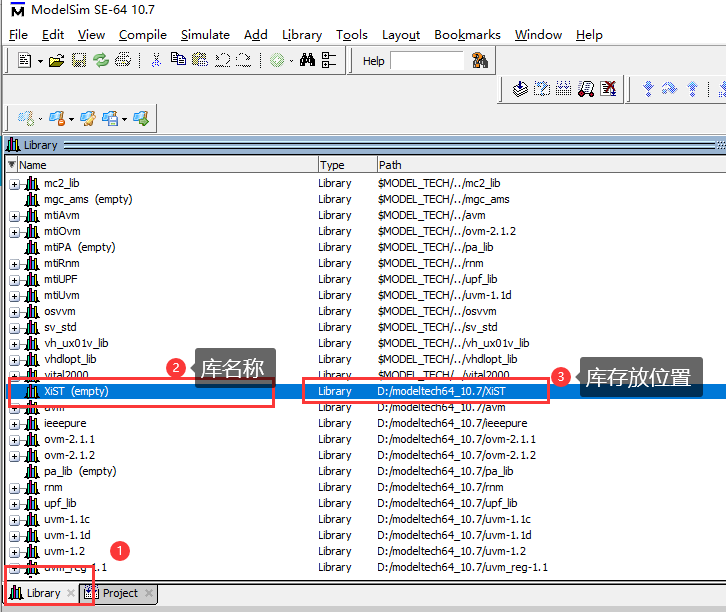

如果在Library列表中出现了XiST（empty）库，且路径为前面设置的位置（工程根目录下），则表明库新建完成。



2、编译智多晶FPGA 的Seal器件的库文件

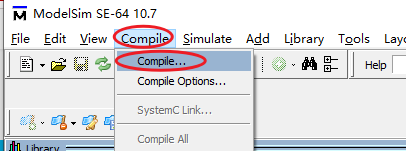

在菜单栏中依次点击【Compile】->【Compile】以打开编译库文件界面，如下图所示。

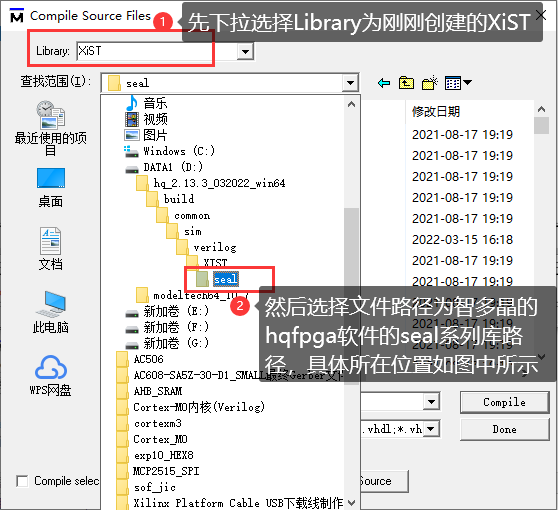

在打开的界面中，一定先下拉选择library为我们刚刚创建的XiST，然后修改文件路径为hqfpga软件的seal系列器件的库路径，具体为：“\hq_2.13.3_032022_win64\build\common\sim\verilog\XIST\seal”，如下图所示。

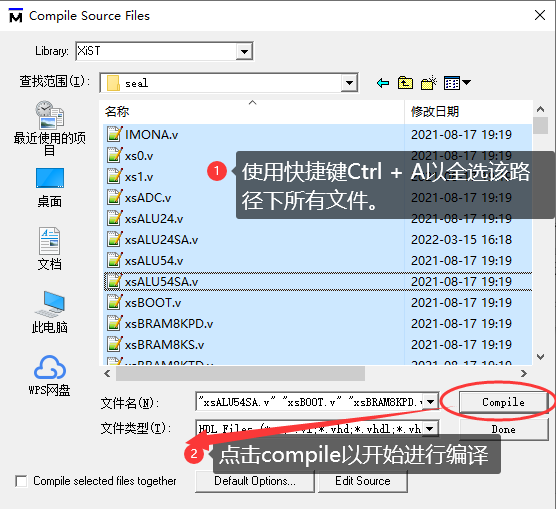

在该路径下，会显示所有的源文件，先用键盘组合键Ctrl + A以全选中所有文件，然后点击Comiple按钮以开始进行编译。此时Modelsim的transcript窗口会快速刷新各种编译过程信息，待编译完成后，点击Done按钮以完成编译。如下图所示。



编译完成后，在XiST这个库下面就会出现各种元件了，如下图所示。


3、添加库到Modelsim默认库列表
刚刚编译好的库，要想后续能够被modelsim软件能够自动找到并添加使用，需要将其添加为Modelsim默认库之一。添加的方式很简单。找到modelsim安装位置，如笔者电脑为D:\modeltech64_10.7，在该路径下有个名为modelsim.ini的文件。这是一个只读文件。

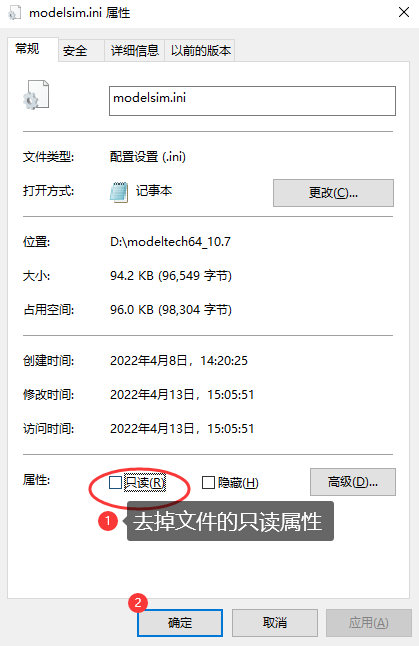

右键选中modelsim.ini文件，点击属性，在属性设置界面，将其只读属性勾选去掉，如下图所示。

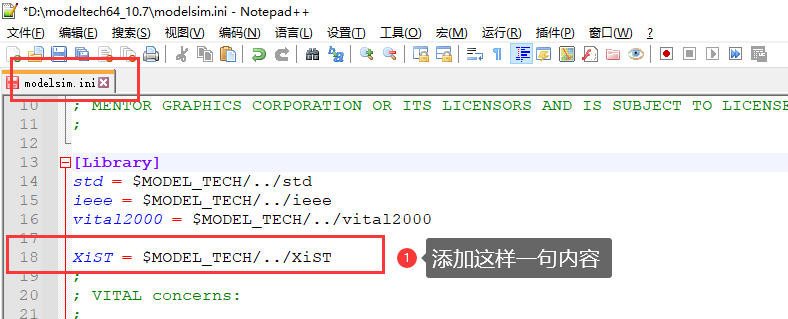

用记事本打开modelsim.ini文件，然后在该文件的17行左右，加上XIST库的指定语句“XiST = $MODEL_TECH/../XiST”，如下图所示。


保存、关闭文件，然后恢复该文件只读属性。

至此，关于如何使用Modelsim编译智多晶Seal系列FPGA的库文件的方法就介绍完毕了，下一步我们就可以使用Modelsim创建仿真工程并对设计工程进行仿真了。该部分内容，我们单独开贴介绍。
