Revit建模过程中,相信大家在创建标高的时候会会有各种烦恼,操作繁琐,不连贯等等情况出现。正常的revit建模标高步骤在项目浏览器找到“上标高标头”族注释--鼠标右键点击编辑,点击族标签名称,选项卡工具出现编辑标签--点击跳转标签面板等等一系列的步骤才能完成。
今天就教大家怎么操作revit建模批量标高,简单的一匹。
综合模块 → 批量标高

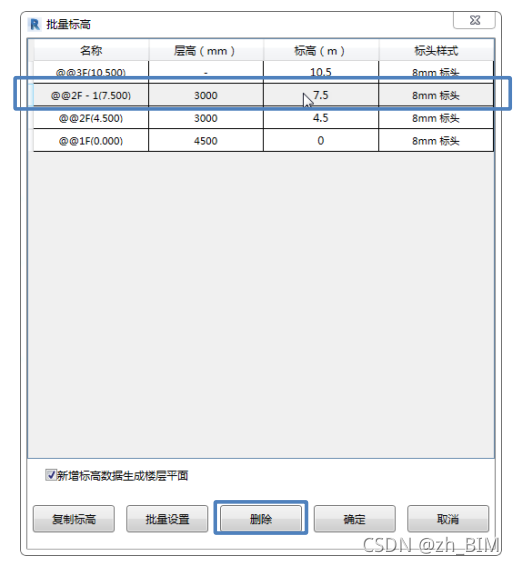

1. 点击【批量标高】功能
2. 改标高名称、层高、最低标高高度,标高样式,共四种属性。
3. 点击【复制标高】,参照选中标高,复制一个新标高(深灰色背景)。
注:【新增标高数据生成楼层平面】被选中才会在项目创建对应的平面图。

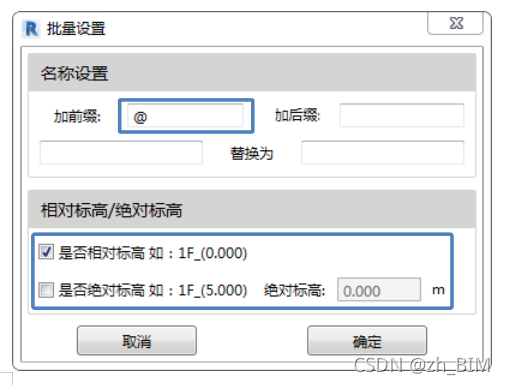

4. 点击【批量设置】按钮,可对标高名称进行批量添加前缀、后缀、文字替换操作。
