Revit结构构件之间的扣减问题及解决

　　结构模型大家都不陌生了，模型搭建过程中会有很多自动规则，如自动连接;那么大家有没有好奇这些自动规则是什么样的，实现条件又是什么呢?

　　今天这篇文章就来说说结构构件之间的扣减问题。

　　一、自动扣剪的条件

　　在revit中，结构构件柱、梁、墙、板有时会自动扣剪，而有时不会。框架梁与结构柱之间井没有自动扣剪。关于自动扣减的条件我们分两部分来说明。

　　1、系统族构件。系统族构件(结构板、结构墙等)必须具有结构属性。所谓结构属性就是构件属性栏中结构参数是勾选的，没有在结构选项卡下拉命令建立的结构模型，默认没有结构属性，模型绘制时就会导致不能自动扣剪。如图2所示：



　　2、可载入族。可载入族(框架梁、结构柱等)族中“用于模型行为的材质”属性必须选择混凝土，如图3所示：



　　二、自动剪切的规律

　　Revit默认的扣剪关系是，板剪柱剪梁。但是这个规则跟计价规范里的规则是冲突的，《建设工程工程量清单计价规范》

　　(GB50500-2013)中关于柱的扣剪规则。

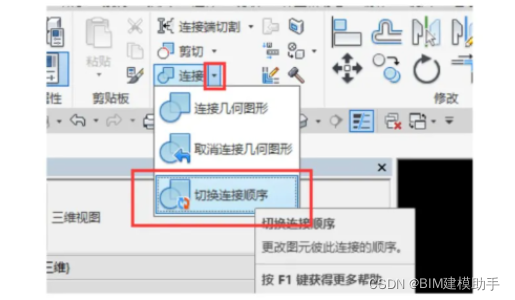

　　这时候我们需要将结构构件切换正确的连接顺序，使结构构件的扣剪规则符合规范的扣剪规则。如图5所示：
