　　在实际项目应用中，你有没有遇到过这样的情况?在绘制楼梯详图时，有些墙壁和楼梯无法显示，但在视图可见性中打开没有问题，也没有隐藏。在视图控制栏中隐藏的图元视图中可以看到灰色的图元?

　　在实际项目中，我们经常会遇到这样的情况，我们通常会到可见性中看看，但我们也应该注意它是否是视图样板的问题。

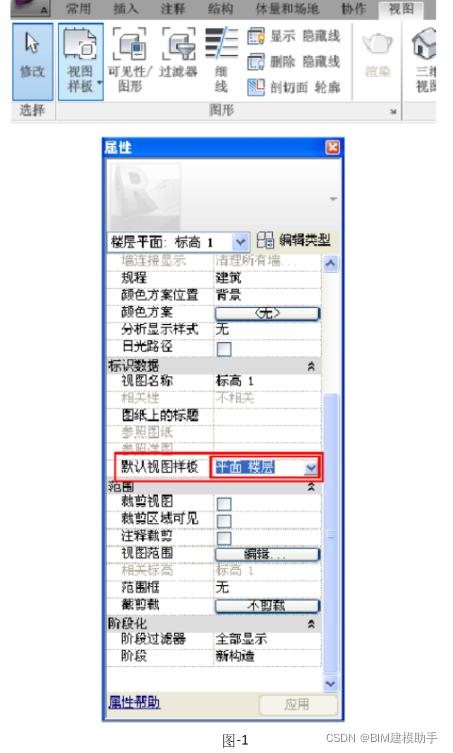

　　进入楼层平面视图属性对话框，可以找到【默认视图样板】项，如图1所示。



　　注视图样板是视图属性(例如，视图比例、规程、详细程度和可见性设置)的集合，对于视图类型(如平面和立面)是公共的属性。为样板中的每个属性指定值。可以排除视图样板中的属性。在应用视图样板时，被排除的属性不需要值也不会被更换。

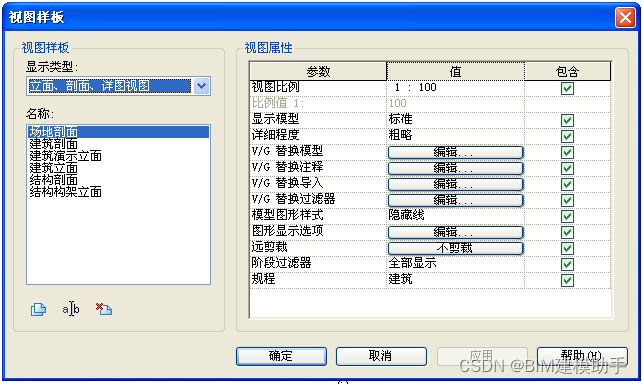

　　将定义的视图属性集应用于特定的视图。例如，如果一个平面视图显示了家具布局，您可以为这类平面视图创建一个具有所需视图属性的视图样板。如果创建其他需要与家具平面具有相同属性的平面视图，则可以使用相同的视图样板，如图2所示。

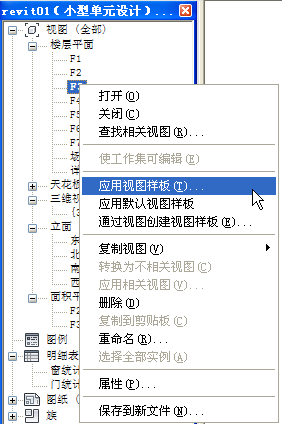

　　在打印或导出视图或项目之前，使项目视图的外观符合标准。为了执行此操作，您可以首先定义一个默认的视图样板，然后同时应用于多个视图，如图3所示。



　　项目视图和视图样板之间没有链接。修改样板时，从样板中创建的所有视图都不会自动更新。修改后的样板可以重新应用，以替换以前的视图属性设置。

　　所以只要应用其他视图样板，就会让你想要的构件图元无处藏身。

　　【推荐】好用的revit工具——BIM建模助手

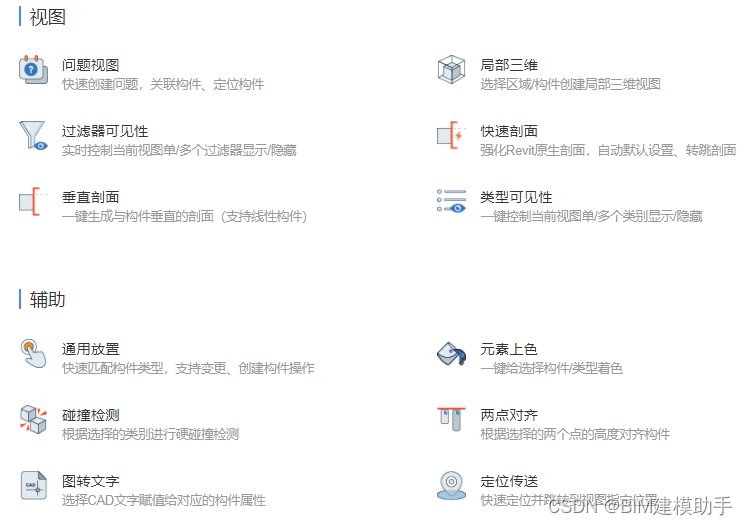

　　BIM建模助手有“快速视图样板”“快速局部平面”“批量创建导出图纸”“局部三维”“快速剖面”等等，120+功能，免费试用一个月。
