　　1.创建叶形的斜墙。

　　问题：垂直于地面的弧墙和逐渐扭曲和倾斜于地面的弧墙，体量的实心集成会导致两堵墙不垂直于地面?

　　解决方案：

　　用两个体量绘制(体量实心拉伸+体量实心融合)，然后用空心体量剪掉多余的，如图1所示。

　　缺点：墙体交接不完美。

　　选择内建体量-融合命令-绘制上下截面样式-绘制体量完成。

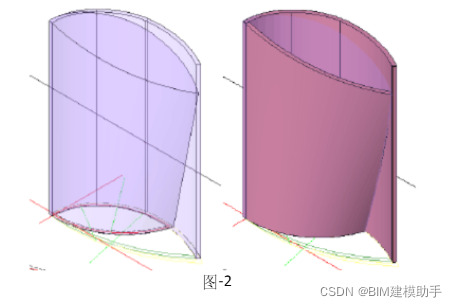

　　建好体量模型后——将所需的墙类型附在面墙上，如图2所示。

　　2.创建转角斜墙。

　　问题：转角处斜墙的情况比较复杂，所以单体量面墙难以达到预期目的?

　　解决方案：

　　这个角落有两面墙，一面垂直于地面，另一面倾斜于地面。为了使两面墙的交界处光滑，初步分析应使用体量来创建这两面墙。

　　首先，分析垂直墙。这面墙上下都有洞。上面是角窗的一部分，下面是门。因此，首先用面墙生成一整面普通墙。然后创建幕墙，√勾选幕墙的自动嵌入功能。最后，编辑两面墙的轮廓，以满足立面的要求。

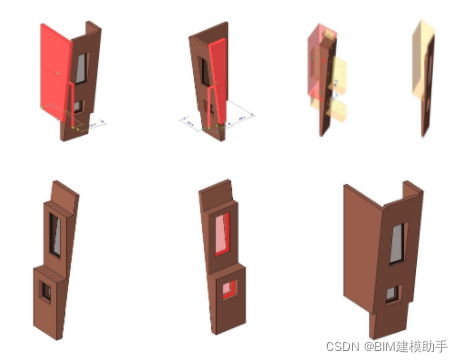

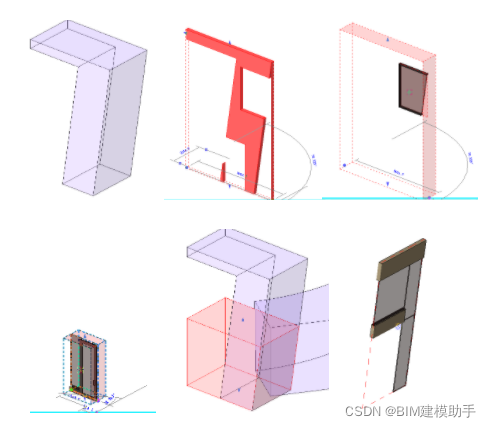

　　然后分析斜墙。乍一看，这堵墙也应该用同样的方法。但仔细观察，可以看出，墙的上角和窗户沿倾斜方向打开，下部的窗户垂直于地面。事实上，这并不是关键。最重要的是，对于体量生成的面墙，面墙不能编辑轮廓。所以以前的方法都被推翻了。所以我们把墙分为上下两部分。上半部分生成一个面幕墙系统，然后编辑其网格的分布，最后分别更改其嵌板的材料。由于倾斜的面墙不能编辑轮廓，因此需要重建下半部分的体量;然后生成面墙开窗;最后，将多余的边线变成不见的线，如图3所示。

　　3.创建异形截面斜墙。

　　问题：从各层平面上看，斜墙呈凹形。虽然斜墙有底轮廓，但顶部附着在曲面屋顶上，因此斜墙不能直接融合。

　　解决方案：

　　异形墙可分为三部分。

　　首先根据相应的平面图画两面传统墙，然后从剖面编辑两面墙的轮廓形状，使其与剖面形状相同。剖面的顶部轮廓应尽可能与屋顶的底部相连。

　　然后看看中间的墙。这面墙的剖面轮廓是阶梯形的，所以用内建模型来做，设置它的族族类别作为墙体，然后在剖面上编辑轮廓，最后生成实心拉伸，然后用空心拉伸切割相应的形状。

　　之后，对于对于一般的墙壁，你可以直接插入窗户。但这堵墙的上下两扇窗户并不是垂直方向的一个插入基准面的。因此，我们必须用两个空心拉伸来切割两个洞，最后在相应的位置建立不基于墙的窗户。

　　用线处理工具中的不可见线代替位于这三面墙交角处的多余边线。这样，异形墙就完全建成了，如图4所示。
