revit学习：Revit中如何部分剪切柱与梁?

　　revit学习：Revit中如何部分剪切柱与梁?CAD设计中偶尔会有管道井与主梁冲突用后浇板填充，在模型中如何表达呢?

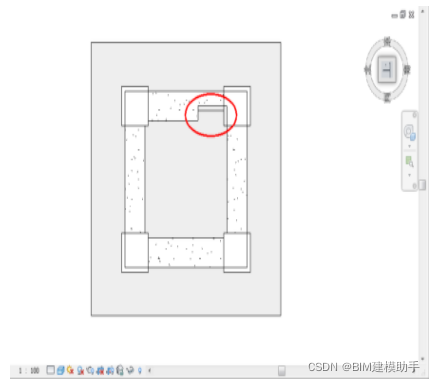

　　图-1

　　如图-1，被红色区域圈出来的地方就是我们预留后浇板的位置，但是绘制方法是什么呢?方法如下：

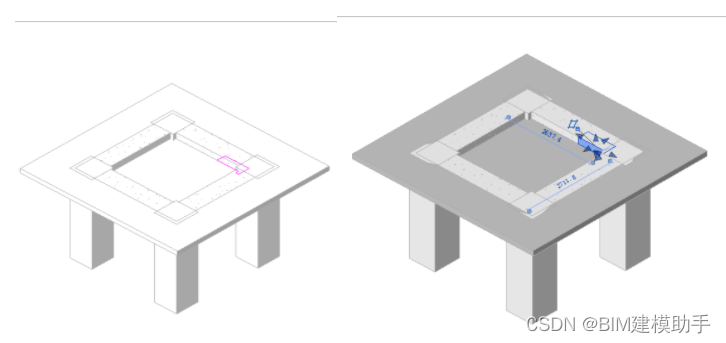

　　图-2

　　如图-2位置绘制一个内建模型，在组类别与组参数里面选择楼板，绘制完成后在属性对话框中给模型添加可见性参数。如图-3

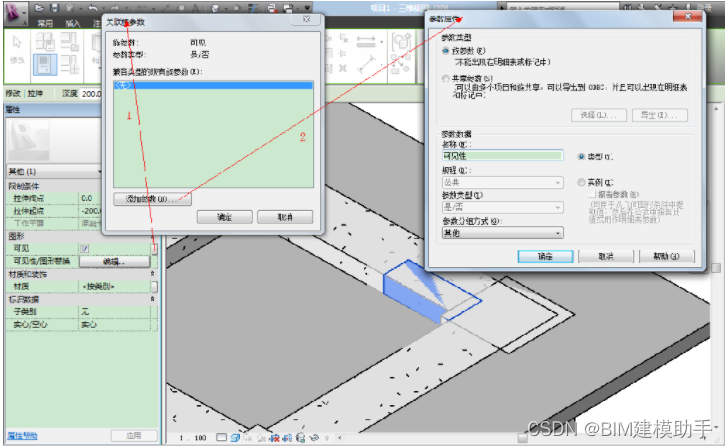

　　图-3

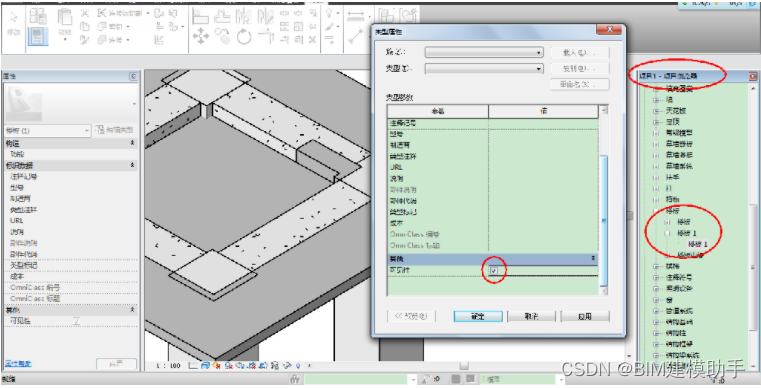

　　点击完成模型命令后，使用 命令使绘制的楼板与梁、柱剪切。剪切完成后在项目浏览器中的族列表中找到绘制的内建模型，更改其类型属性中的可见性即可达到图-1的效果。



　　【推荐】revit学习用的插件，BIM建模助手

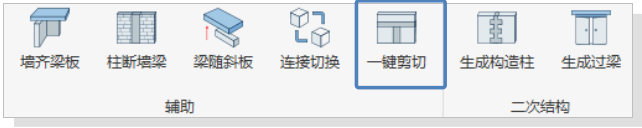

　　土建模块 → 一键剪切

　　1.点击【一键剪切】功能



　　2.功能共两种用法：①碰撞剪切;②实体剪切(体验)。

　　①碰撞剪切：将选择的构件剪切所有与之碰撞的结构构件。

　　②实体剪切(体验)：先选择被剪切的构件 ，再选择剪切构件。

　　效果：所有构件都可以被剪切(被剪切的构件不可再做任何编辑)。
