REVIT建模步骤中：绘制形状不能拾取两条参照平面的交点解决方法

　　REVIT建模步骤中：绘制形状不能拾取两条参照平面的交点解决方法

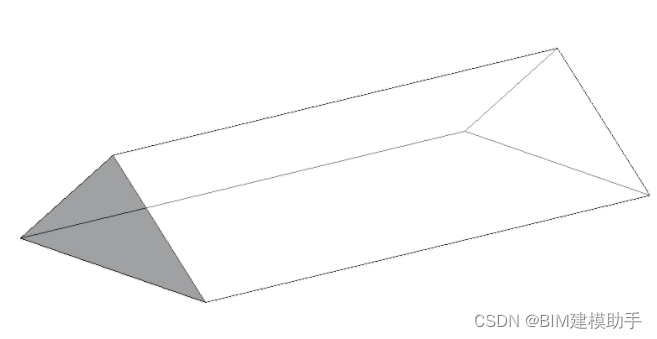

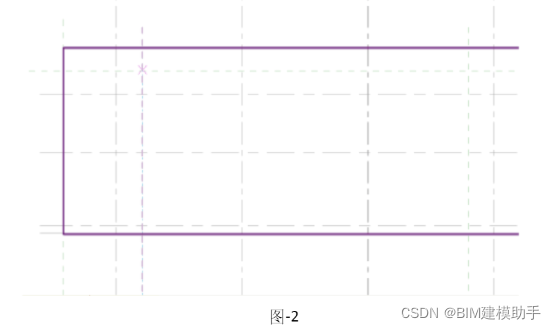

　　问题：建筑形状(如图-1)所示，当需要在斜面上或者南北立面上绘制形状时，需要设置工作平面，但是在设置好的工作平面中绘制形状时却不能拾取两条参照平面的交点如(图-2)所示，如何解决这个问题呢?

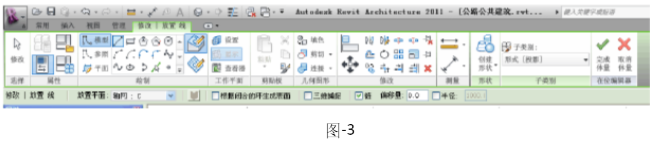

　　由于我们在设置好的工作平面绘制体量时，系统将会默认到主体表面上绘制，如(图-3)所示。



　　在“绘制”面板>“在工作平面上绘制”，此时看到可以拾取参照平面的交点了，如(图-4)所示。
