revit管线插件：当前楼层怎么显示楼板以下的给排水管道?

　　revit管线插件：当前楼层怎么显示楼板以下的给排水管道?

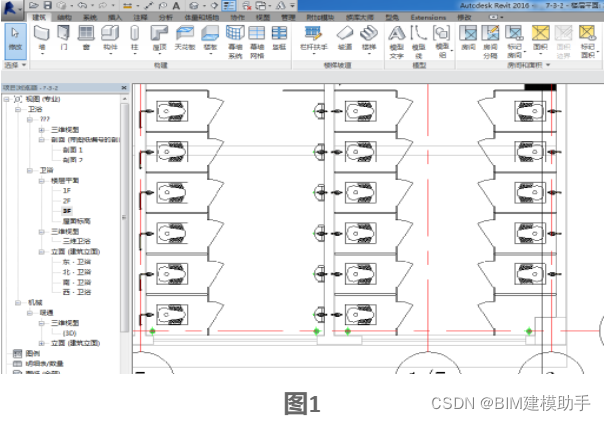

　　用Revit绘制给排水管道时，经常会遇到图1所示的问题。如何在当前楼层平面图(3F)中显示楼板以下的给排水管道?

　　通过设置视图范围来解决上述问题。

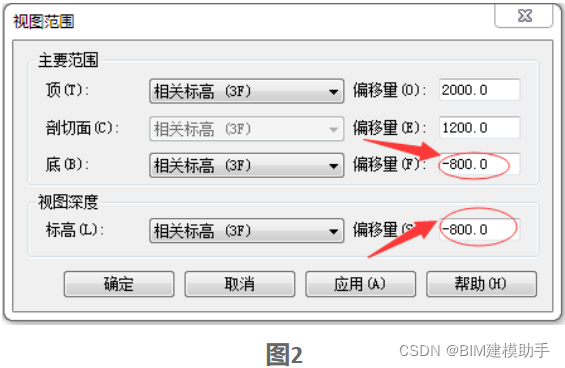

　　在当前楼层平面视图中，单击属性栏【视图范围】右侧的【编辑】按钮打开视图范围对话框，如图2所示，修改【视图深度】的【偏移量】和【主要范围】中的【底】的偏移设置为-800，3F楼板以下800mm内的给排水管道就可以看到了。

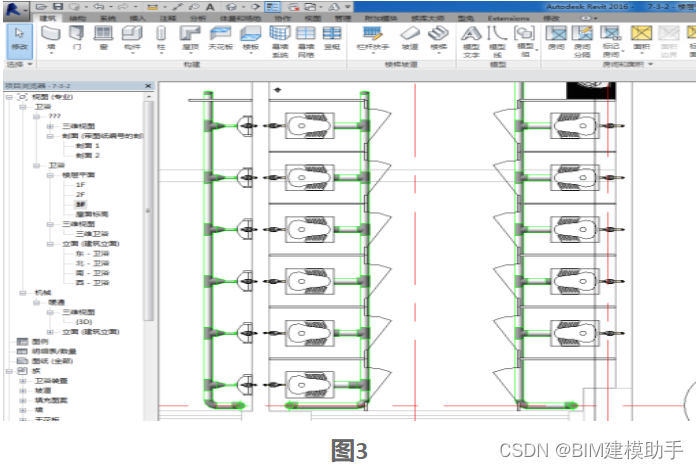

　　最终显示效果如图3所示。如果只想显示楼板下的给排水管道，可以将【主要范围】中【顶】的偏移量设置为负数，这样就能显示楼板下的管道了。



　　【推荐revit管线插件】建模助手一键管线标注

　　深化出图模块 → 管线标注

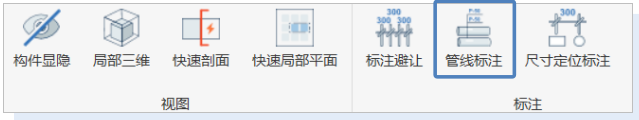

　　1.选择【管线标注】功能。

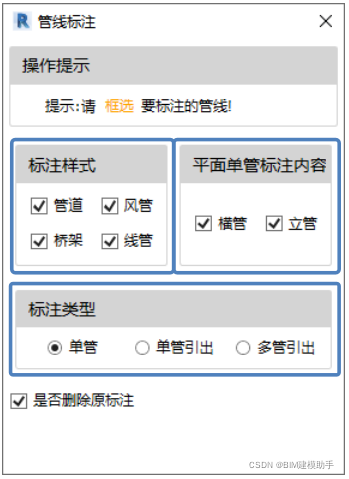

　　2.基本设置。



　　①【标注类型-单管】框选管线，管线上生成标注。

　　②【标注类型-单管引出】框选管线后，点击引出点，引出点处生成标注。

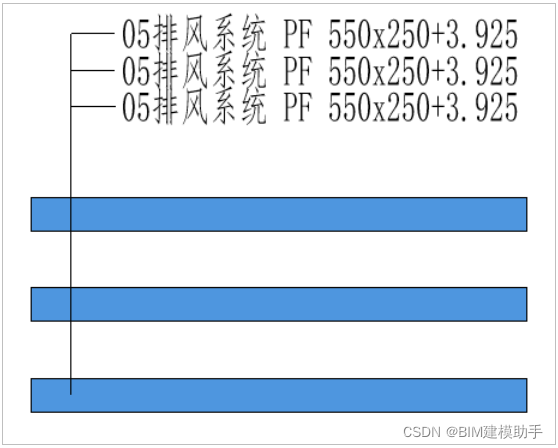

　　③【标注类型-多管引出】框选管线后，点击引出点，引出点处生成标注。

 　　revit管线插件除此之外还有尺寸定位标注，尺寸调整，管道转化，立管转化，管线连接，管线排布，管线偏移对齐，管道附件等等130+功能。关注公众号(BIM建模助手)领取使用，或者直接登录建模助手网站https://www.zhbim.com/?source=csdn
