Revit中“阶段化”工程阶段、阶段过滤器、图形替换三大命令解析

　　Revit中阶段化工程阶段、阶段过滤器、图形替换三大命令解析

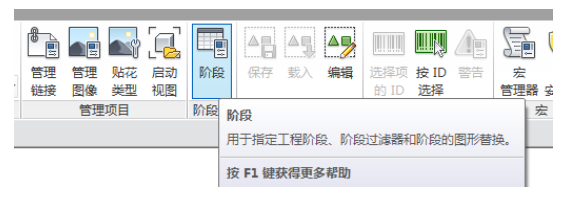

　　如图所示，开始设置管理面板中的【阶段】命令。阶段化由三个命令组成：工程阶段、阶段过滤器和图形替换。

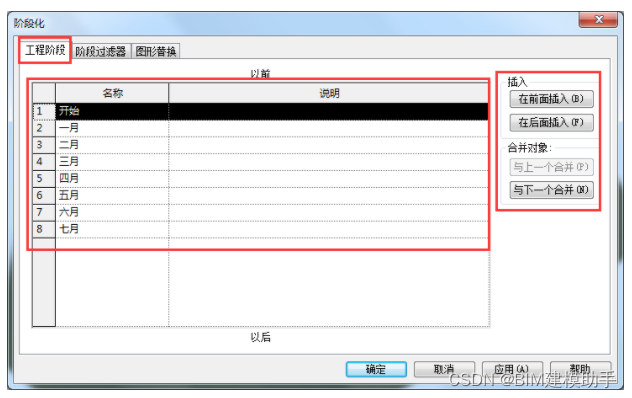

　　1、工程阶段：以一般施工结构组织，拆分工程时间段，如图所示，以月为单位。

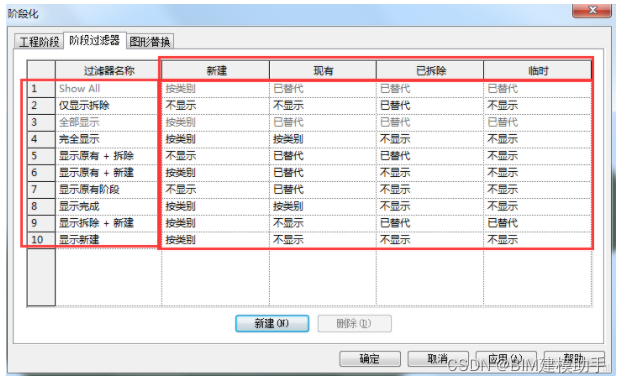

　　2、阶段过滤器：顾名思义，它也是一种过滤器。有过滤器的名称列表、过滤器的阶段部件和部件的显示状态。由于一般系统默认满足需求，不建议自行修改。

　　



　　3、图形替换：主要为阶段过滤器的不同阶段构件设置显示样式。图纸上拆除的墙壁用红色虚线表示，相对简单，无需解释。

　　而且每个构件都有阶段属性。

　　



　　每个视图也有阶段属性。

　　



　　两者的阶段化是不同的：

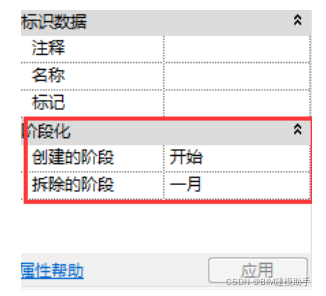

　　构件分阶段：分别有创建阶段和拆除阶段。类似的墙在某个时间点建造，然后随着项目的完成，因此墙没有拆除阶段，类似的脚手架可能在某个时间点建造，然后在几个月后拆除。灵活地为每个部件添加创建阶段和拆除阶段，可以更好地为后续阶段的效果做出贡献。

　　视图分阶段化：阶段过滤器，即上述功能，可以控制该时间段是否显示在时间段内/以外的部件。相位是指该视图的视图。例如，在开工前和开工后一个月设置此类时间段，由前一个工程阶段的功能预设，并在此添加。

　　简单的效果描述:比如刚开工的时候，模型的样子，开工一个月，基础设施好，开工两个月，一楼建好......等待不同时间段的工程状况。
