　　问题：如何用Revit创建幕墙造型，如图1所示?



　　我们可以使用幕墙系统来创建这种形状，但在创建过程中可能会遇到以下问题:

　　幕墙斜边的处理——由于墙体在平面上是弧形的，不能通过编辑轮廓来创建斜边;幕墙不能通过空心形状来剪切。

　　竖梃的加入——一半有玻璃，一半没有玻璃，分为弧形。

　　通过灵活使用幕墙系统来解决这一问题，具体方法如下：

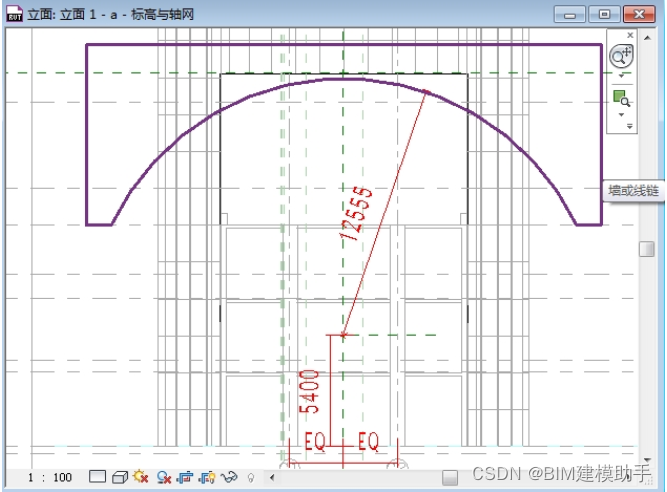

　　1、创建体量，用两面创造形状，解决幕墙边界为斜边的问题，如图-2所示。

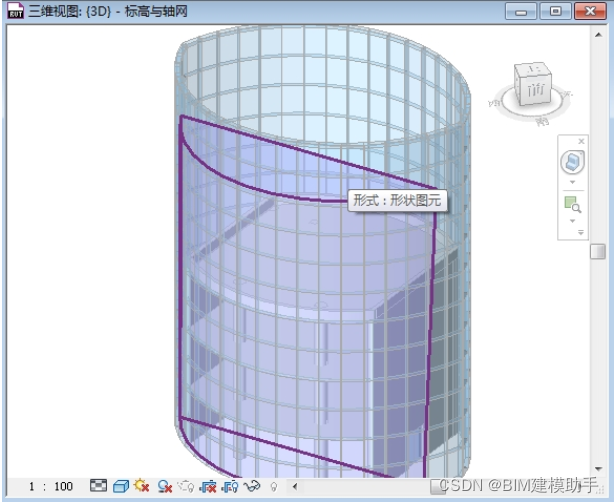

　　2、利用空心形状剪切实心形状，解决顶部弧形问题，如图-3所示。



　　3、创建幕墙系统，设置幕墙网格，添加竖梃，完成如图-4所示。注：只需添加水平竖梃即可。
