　　一、在Revit中创建民族文件时，我们绘制的模型线实际上可以设置其宽度和颜色。你知道如何设置它吗?

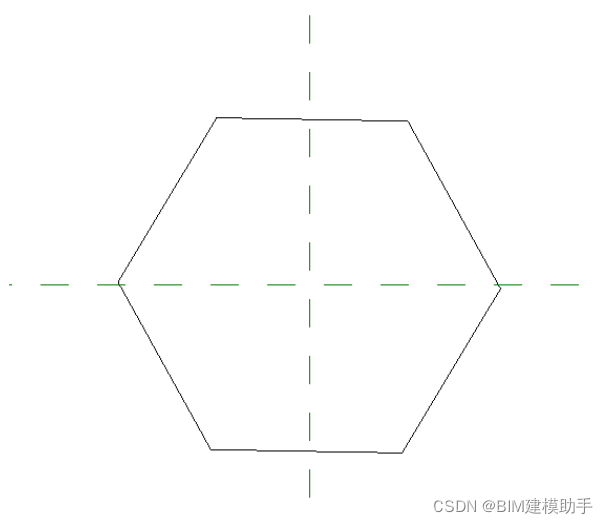

　　如图所示，通过模型线创建正五边形：

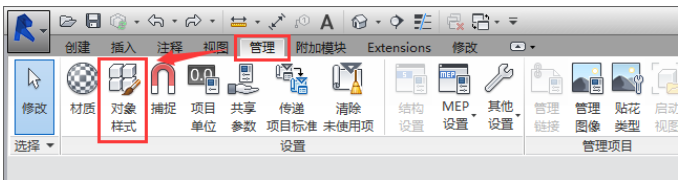

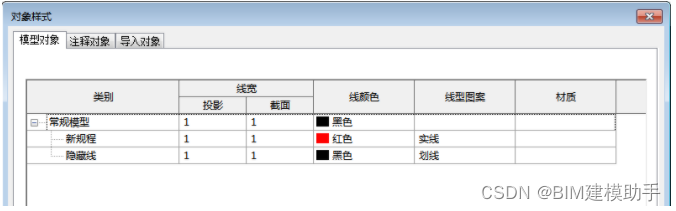

　　在新建的族中，打开选项卡管理中的对象风格如图1所示，

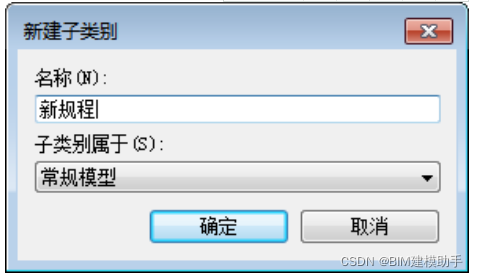

　　新子规程的名称如图2所示，



　　子规程的参数如图3所示(用户可根据自己的需要设置)，

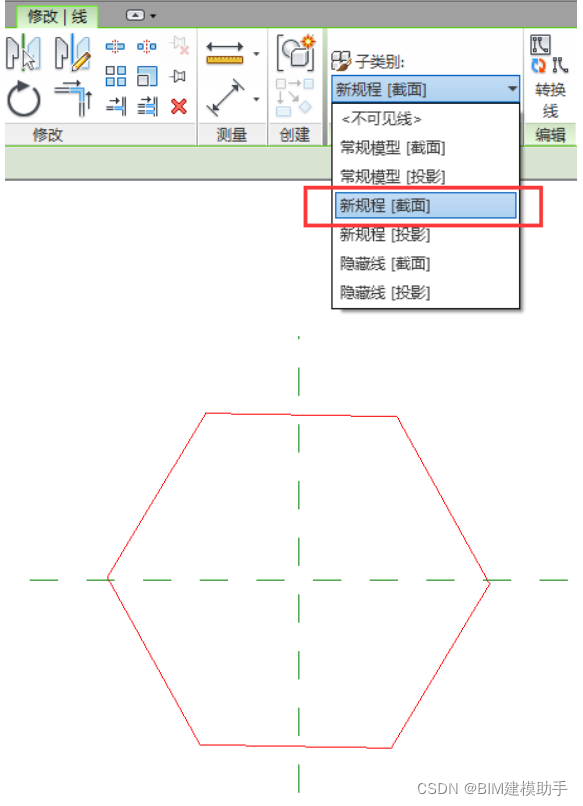

　　完成后，选择刚刚绘制的正五边形，修改上下文选项卡中子规程为新规程(截面)。

　　二、三通问题在RevitMEP的布管系统配置中找不到。

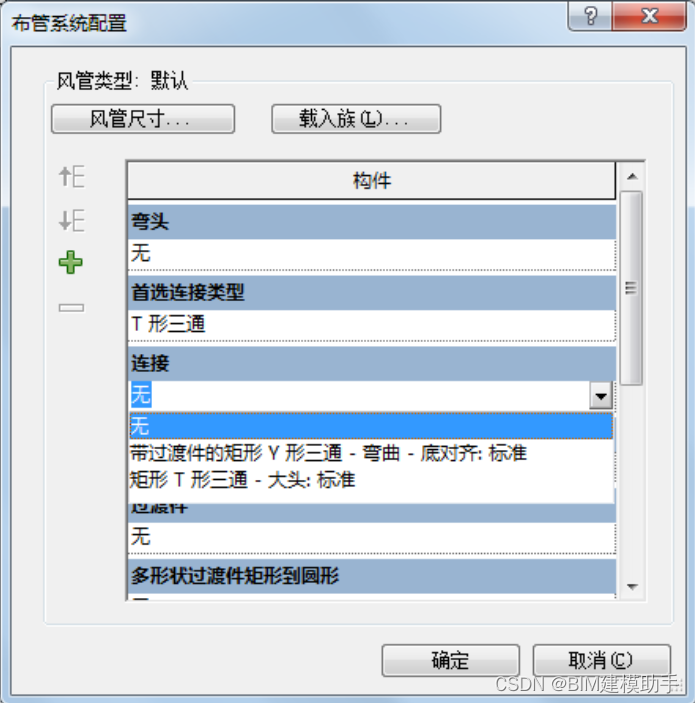

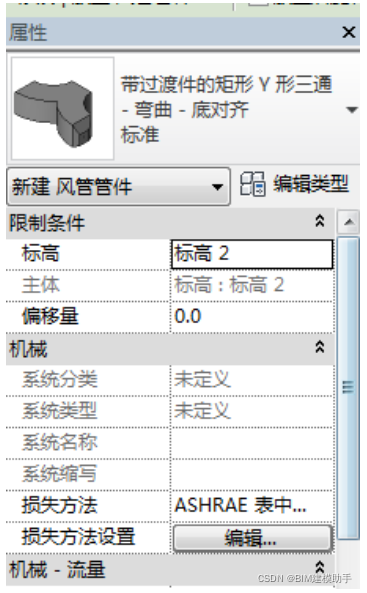

　　明明载入三通，但在布管系统配置中无法选择。





　　解决方案：解决方案：

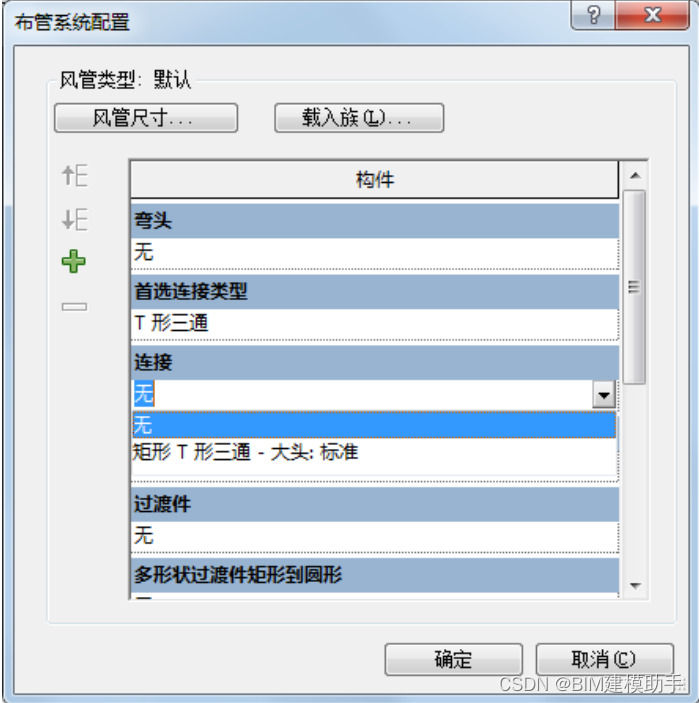

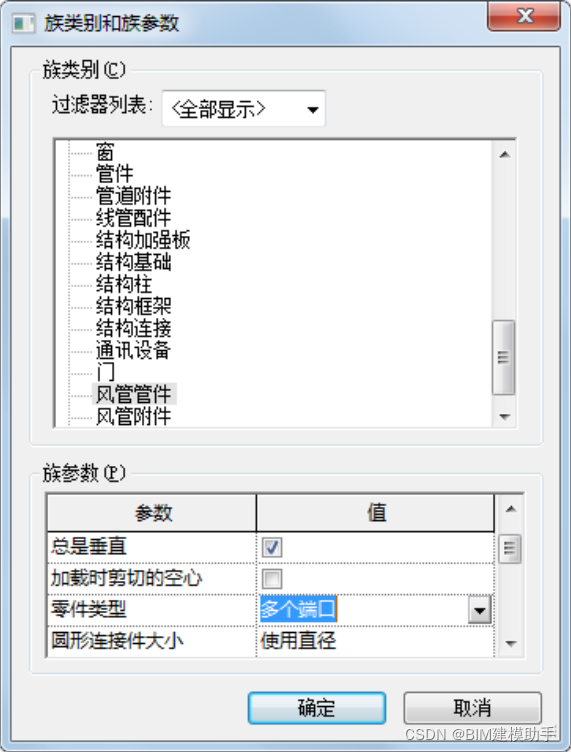

　　编辑三通族，找到族类和族参数，将多端口(或Y形三通)改为T形三通。加载到项目中，覆盖原始文件。





　　有些四通族在管道系统配置中找不到，解决方案也是如此，改为四通。

　　三、Revit管道自动排列整齐方法?

　　BIM建模助手的机电模块具有【管道布置】功能。

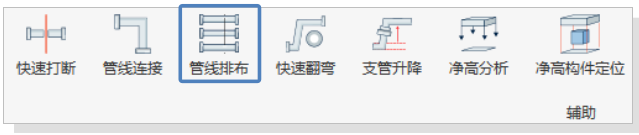

　　1.选择【管道布置】功能。

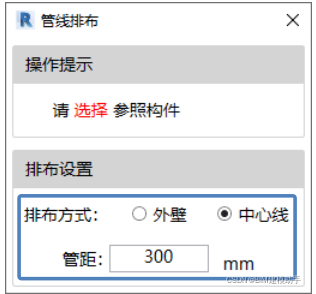

　　2.预设布置。

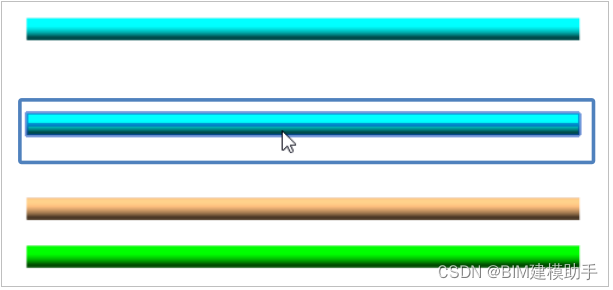

　　3.选择参考构件。

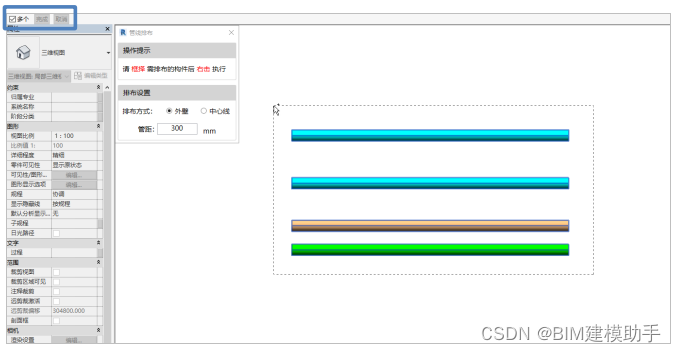

　　4.选择需要排列的构件，点击左上角的完成按钮。(参考构件将自动排除)。

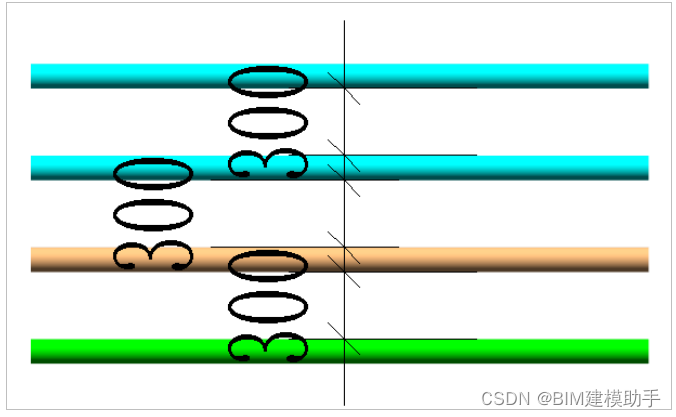

　　5.完成管道布置。



　　BIM建模助手还有机电，土建，综合，出图，有求必应五个模块。有快速打断，管线连接，快速翻弯，支管升降，净高分析，净高构件定位，CAD图纸识别等等140+功能。免费使用一个月。
