Revit快速标注 | 有求必应的【万能标注】操作步骤

　　俗话说得好，Revit构件千千万，一一标注十分慢。而我们BIMer不是在出图，就是在出图的路上。当然了，出图最枯燥的当属对相同构件的尺寸标注，比如窗本身的的尺寸，桌子之间的距离，支吊架之间的距离。

　　这纯属体力活，体现不出咱们智商上的优势。不仅枯燥到爆炸，关键咱还不能不做。

　　这些都手动标注完的话，我只能替你们咆哮一下：那我跟下班的距离呢!!!

　　好了，现在你听我吹说【万能标注】。

　　它不仅可以快速标注构件本身的尺寸以及构件之间的间距，这已经解决了用户们的一大掉发问题了，对不对!

　　【万能标注】有一个很强的专项标注自适配的特性，这个专项标注是根据用户提的需求，对某个专项构件进行快速标注。

　　比如现在适配了喷头的标注、构件与最近轴网的尺寸标注等等。

　　是不是万万想不到!!!

　　总结一句话：你们话越多，它越强。

　　因此!!!有了万能标注，加班根本不可能!!!

　　好了。先来看看这个功能怎么用：

　　建模助手 —『 万能标注』

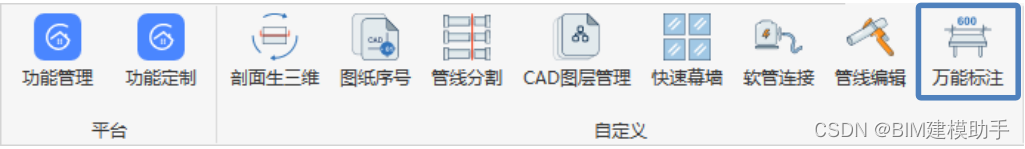

　　首先，我们在有求必应 → 万能标注

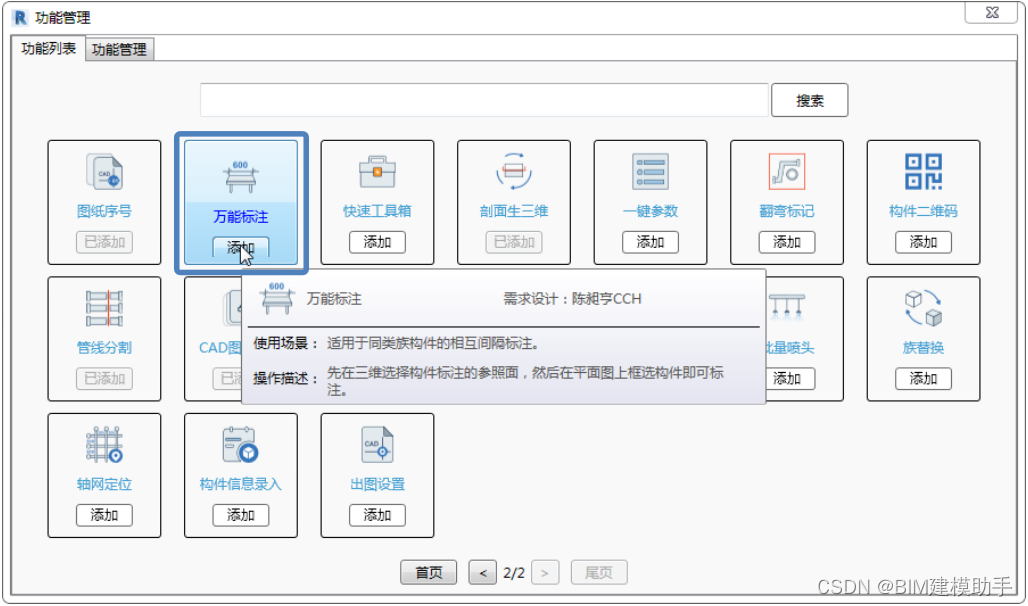

　　1. 选择【万能标注】功能添加到Revit界面;

　　2. 点击使用【万能标注】功能;

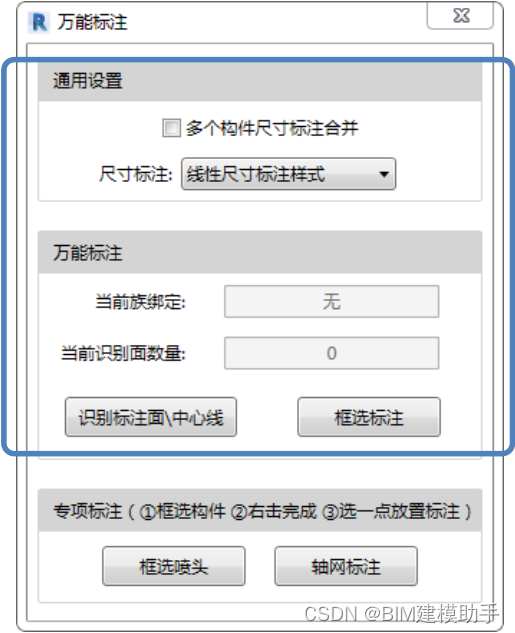

　　3. 【万能标注】主要功能：

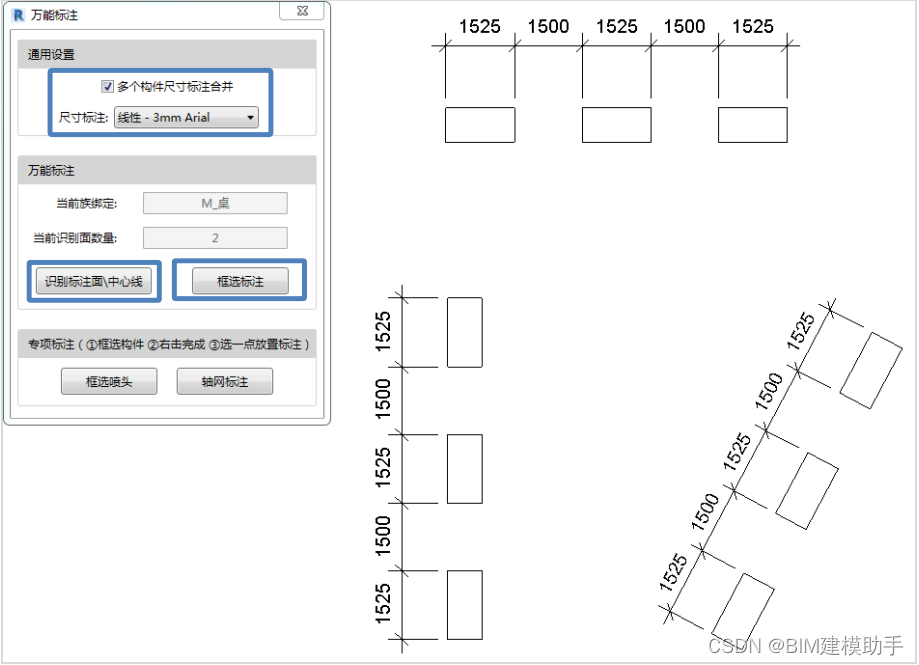

　　①主功能【万能标注】操作流程：

　　a. 点击【识别标注面\中心线】，切换到三维拾取需要标注的构件的参照面，按Esc完成;

　　b. 点击【框选标注】，框选需要标注的同类构件，右击【完成】，左击选取标注生成位置;

　　

　　②点击【框选喷头】，框选需要标注的喷头，右击【完成】，左击选取标注生成位置;

　　③点击【轴网标注】，框选需要标注轴网定位的构件，右击【完成】，左击选取标注生成位置，将会识别构件离轴网最近的边生成标注;
