Revit中用楼板编辑创建坡道的两种方法

本文介绍了在Revit中利用楼板编辑功能创建两侧带坡度坡道的两种方法。一种是通过添加子图元的点来设置高程,另一种是使用添加分割线命令绘制坡道。建模助手插件提供了更多便捷的建模功能,如一键成板、CAD识别等。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

  在绘制坡道的时候,有一种两侧带坡度的坡道,一般我们采用楼板编辑的方式来创建。

  方法有两种:

  第一种是听过添加子图元的点来创建,方法如下,

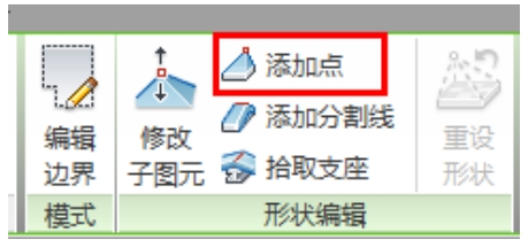

  首先绘制设计所需的楼板尺寸,完成之后点击楼板,形状编辑中添加点,如图1所示。

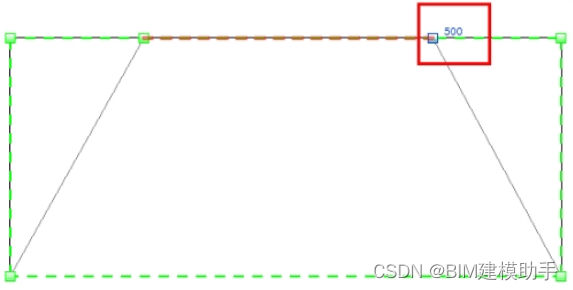

  对楼板正确的位置进行点的添加并输入数据,这个数据在这里指高程,也就是将此处的位置抬高,以便形成坡度,如图2所示。

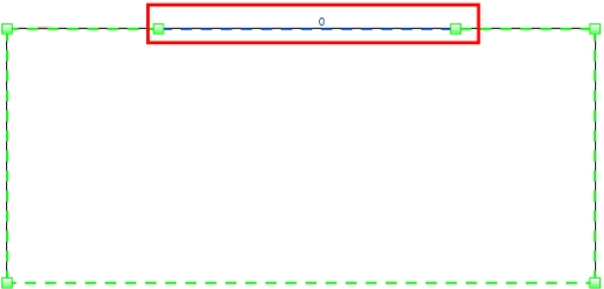

  两个点都要添加为一样的位置,或者点击两点之问的线段,输入一个数据也可以,如图3所示



  第二种,同方法一类似,用到了添加分割线的命令,此方法是直接在楼板上绘制要分制的线段,以此来表示坡道,如图4所示,选择添加分割线命令。
