Revit教程：创建“幕墙竖梃族”的方法步骤

幕墙竖梃族分为两个组成部分：“幕墙竖梃”和“公制轮廓-竖梃”，前者是基于后者轮廓的一个实体拉伸，两者的关系类似于实体与草图。轮廓族及门窗族 (公制门-幕墙，公制窗-幕墙而非公制门与公制窗)可以嵌套入CAD详图或Revit详图，这里比较推荐revit详图嵌套的方式进行详图的装配。

1) 确定幕墙系统

a) 提取需要制作的幕墙系统标准节点图

b) 分别制作标准节点下各个构件的CAD详图(一般包括螺栓、隔热垫块、型材、胶条、角码，确认图层是否正确)。



2) 建立Revit公制详图(零件级)

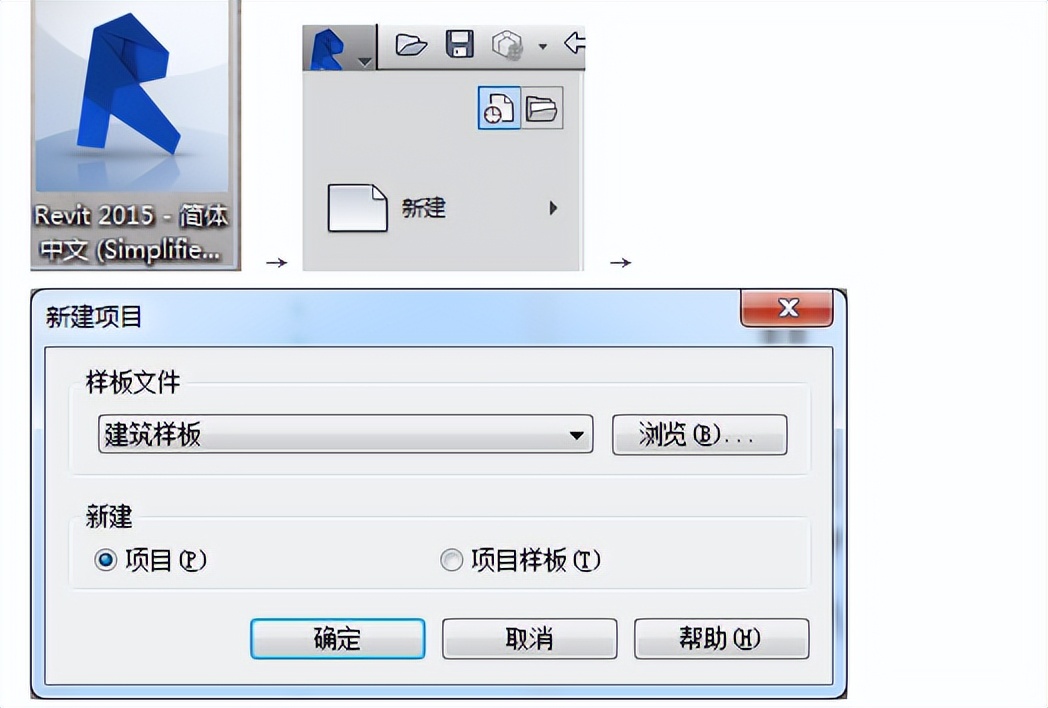

a) 新建Revit公制详图项目族

b) 将各个构件的CAD图形完全炸开并保存后导入Revit公制详图。



c) 将导入CAD图形对齐参照平面

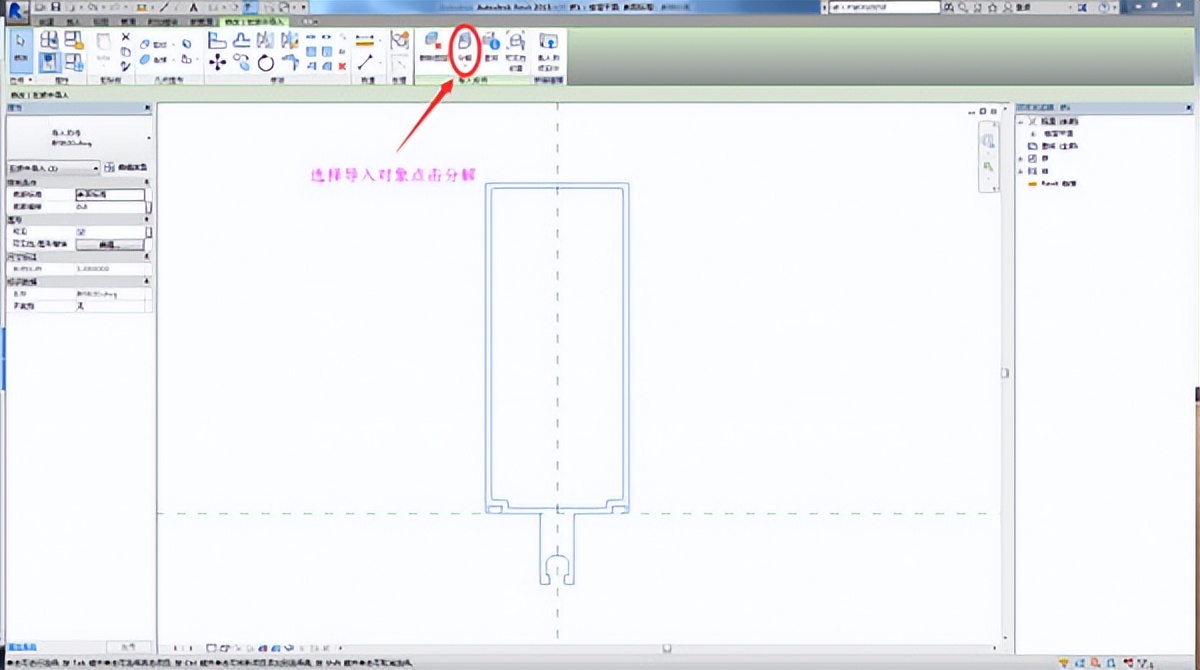

d) 将图形完全分解，对象变成Revit线条(此处应根据需要对不同系列的竖梃以及隔热垫块参数化处理)

e) 保存成详图文件，命名参考CAD节点的命名。



↓



3) 建立嵌套Revit公制详图(部件级)

a) 新建族，样板选择“公制详图项目”

b) 载入步骤一做好的Revit详图，根据CAD节点图的实际位置进行拼装和对齐，默认水平参照平面为项目中玻璃外表面(出墙面)

c) 新建参照平面，作为玻璃内表面，关联对应详图构件(图例中应为立杆与依附立杆的胶条)

d) 在水平参照平面(玻璃外表面)与新建参照平面(玻璃内表面)之间建立尺寸标注，并设定添加“玻璃厚度”参数(族类型参数)。



4) 建立Revit竖挺轮廓族

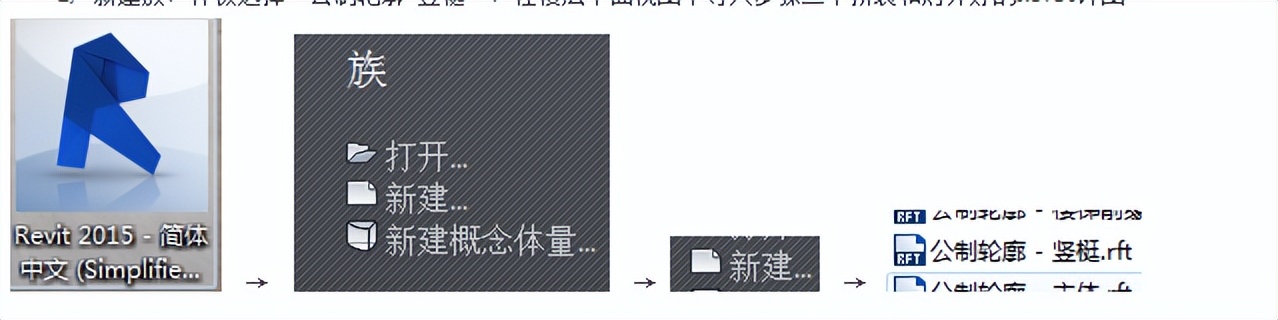

a) 新建族，样板选择“公制轮廓-竖梃”，在楼层平面视图中导入步骤二中拼装和对齐好的Revit详图

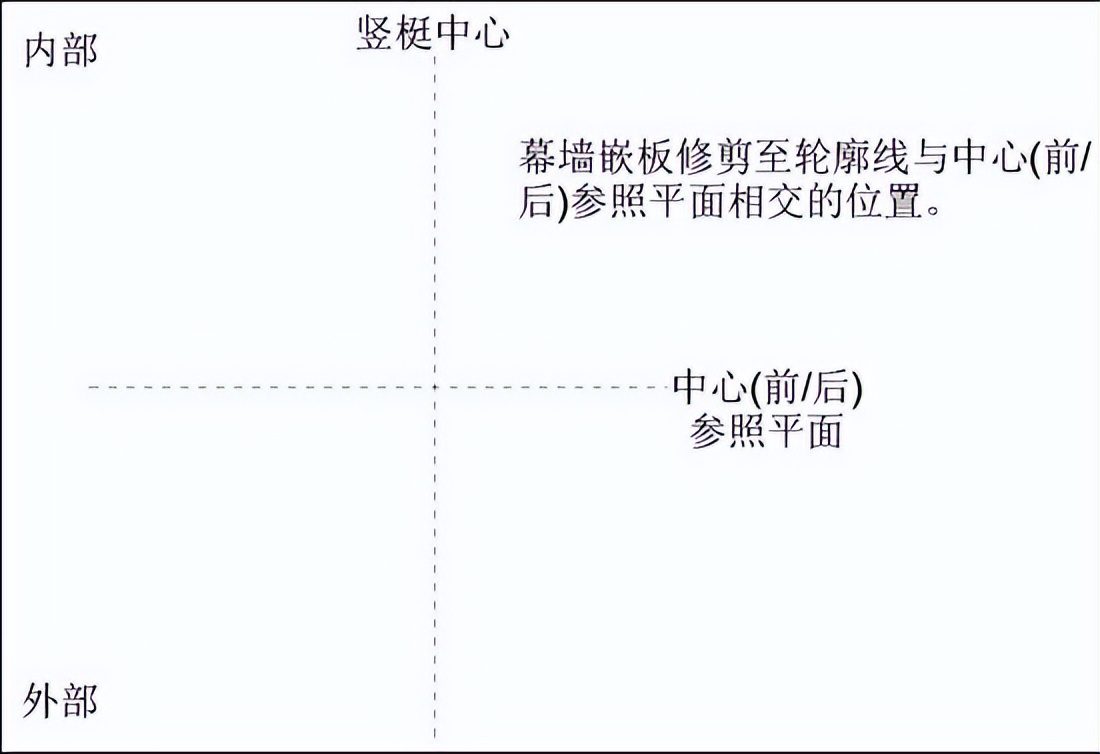

b) 视图中水平参照平面关联项目中幕墙的中心平面，垂直参照平面关联的是幕墙网格中心线。将详图中幕墙型材的中心平面与垂直参照平面对齐并锁定，详图中的玻璃外表面与水平参照平面对齐并锁定。



c) 在创建选项卡中选择“直线“，勾勒型材的外表面，形成单个封闭图案。

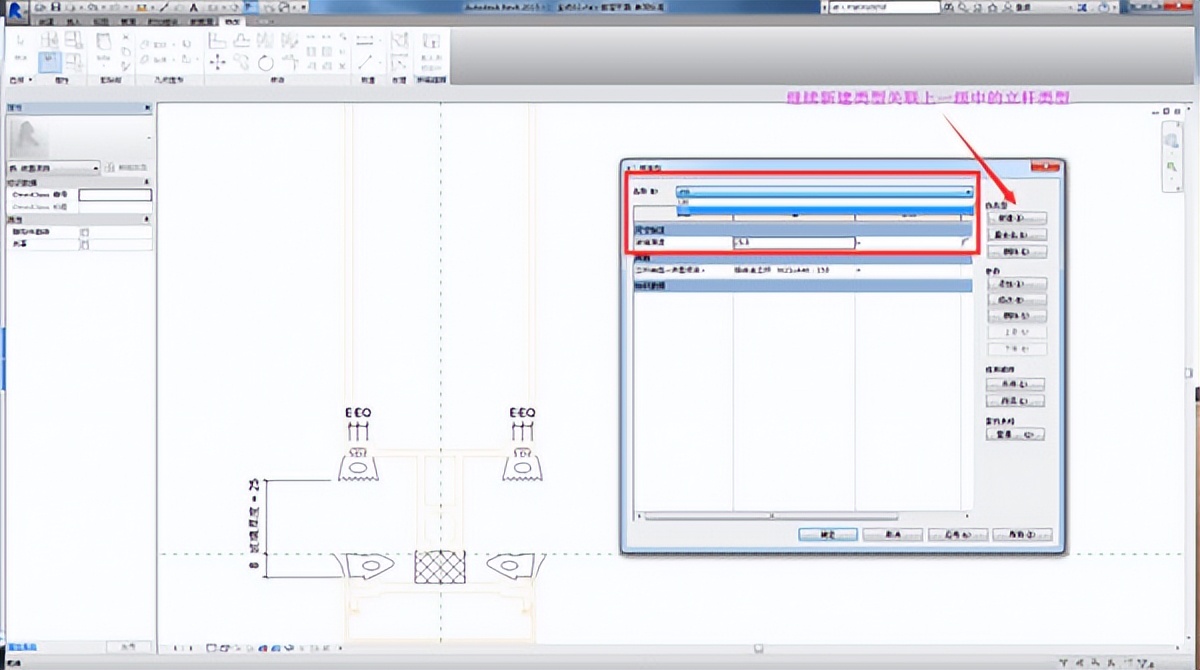

d) 参考详图流程，创建参照平面并添加“玻璃厚度”参数(族类型参数)，将载入的revit详图中的“玻璃厚度”关联到现有的“玻璃厚度”参数(保证型材轮廓与详图能联动)。

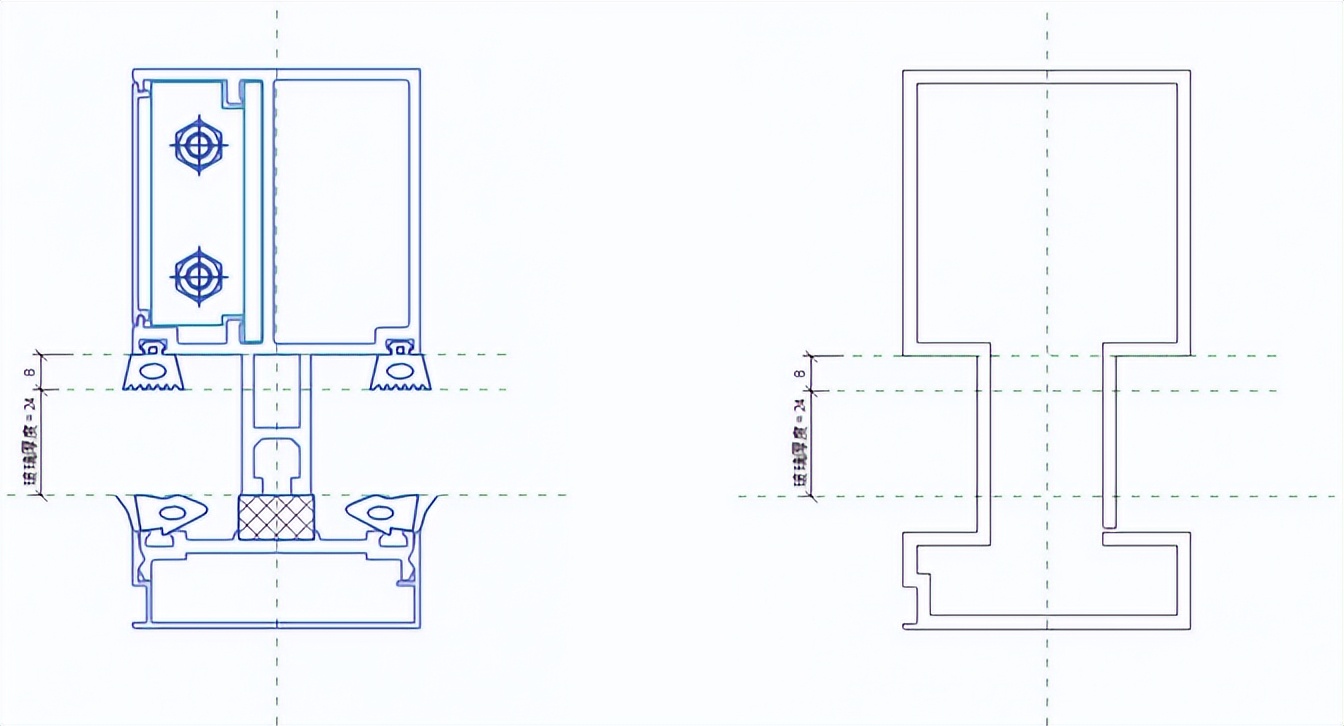

公制轮廓-竖梃族样板 用直线勾勒出的竖梃轮廓

e) 保存轮廓族，命名方式：“XX(系统，如：明框、隐框)幕墙OO系列(系列，如120、150)竖(横)梃轮廓”(因为此处我们做了参数化，因此在命名时我们也可以省去系列，可写成XX幕墙竖(横)梃N)。

5) 载入项目环境，建立幕墙系统

a) 将做好的轮廓竖梃族载入到项目环境。

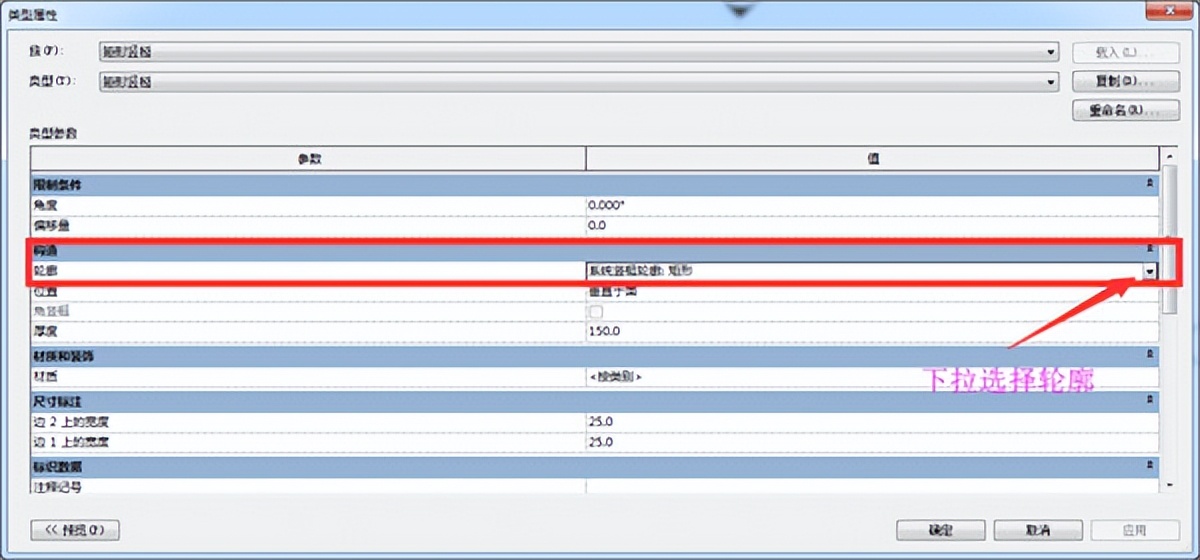

b) 在项目浏览器下找到“族-幕墙竖梃-矩形竖梃”右击矩形竖梃，新建类型，在类型属性中的构造-轮廓选项中选择刚刚载入的竖梃轮廓。



c) 重命名竖挺，矩形竖梃族命名方式：“XX(系统，如：明框、隐框)幕墙OO系列(系列，如120、150)竖(横)梃N”

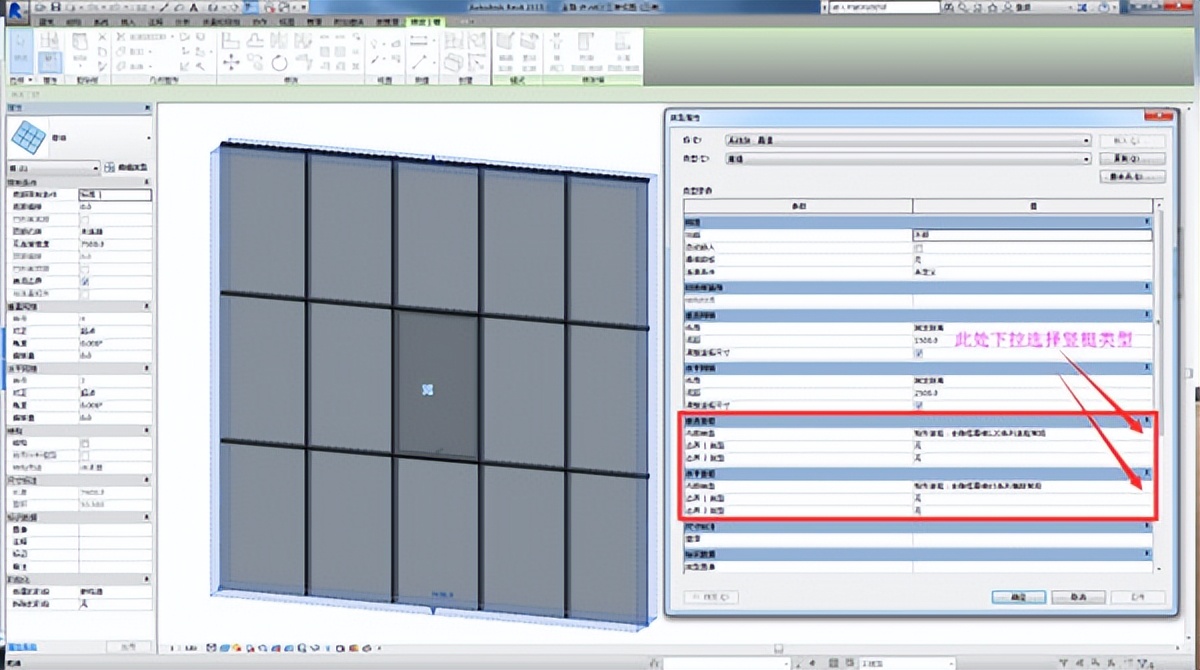

d) 在项目环境中新建一个幕墙，选择幕墙，在类型属性中的垂直竖梃、水平竖梃选择相应的竖梃类型，即完成竖梃上到幕墙的全过程。
