在Revit里如何将普通墙与曲面墙的内壁连接

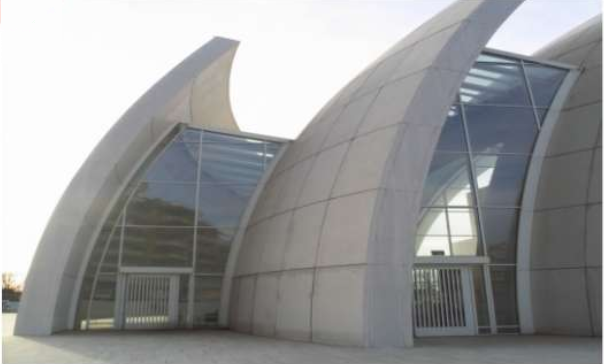

  在Revit里如何将普通墙与曲面墙的内壁连接?创建异形建筑时,为了达到如图1所示的效果,该如何操作;



  我们可以使用体量建模的方式来创建该类建筑,要点在于如将幕墙与曲面墙的内壁连接。具体方法如下:

  一、创建曲面墙:

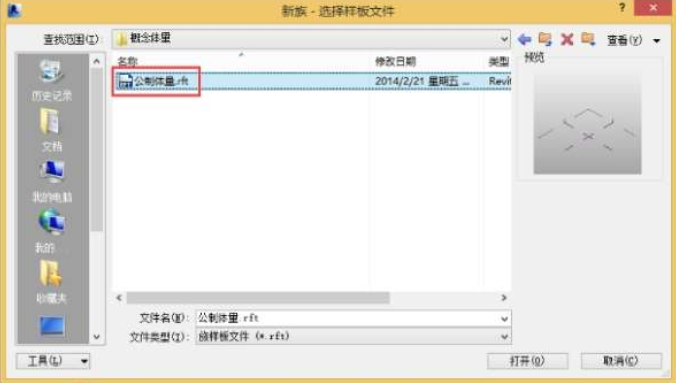

  (1)新建概念体量,选择公制体量作为族样板文件打开,如图2所示。

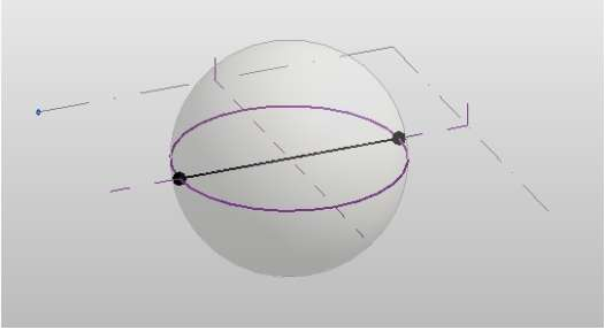

  (2)搭建个半径为30M的实心球体,并单击透视命令,如图3所示。

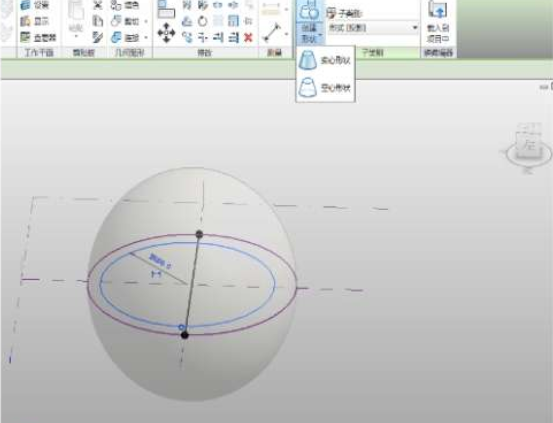

  (3)搭建一个半径为25M的空心球体,与上面的实心球体同心,如图4所示

  注意:曲面墙的半径即为25M

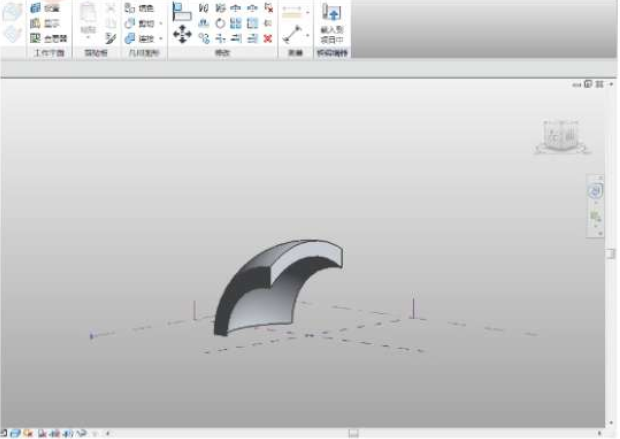

  (4)再利用空心形状命令,将球体剪切成曲面墙的形状,如图5示:



  二、将普通墙与曲面墙内壁连接

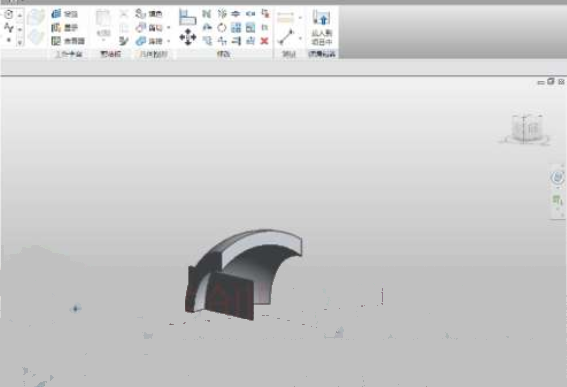

  (1)创建直线的实心形状,并将其移动至适当位置,调节高度,如图6所示



  (2)用该实心形状剪切曲面墙模型,完成普通墙与曲面墙的连接,然后用空心剪切多余的实心形状,如图7所示,

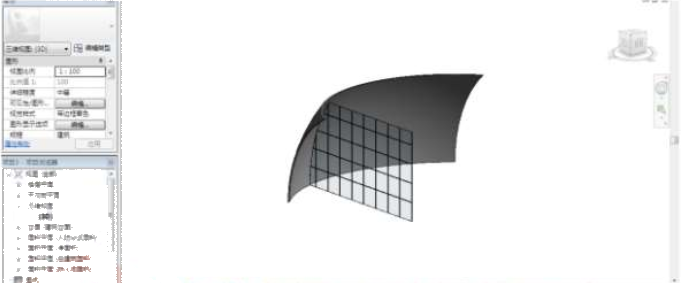

  (3)将体量载入项目,分别拾取实心球体内壁作为曲面墙,拾取长方形面作为幕墙,隐藏其他图元,如图8所示,至此,普通墙与球面墙的链接完成。



​  三、利用此方法搭建项目的其他部分即可。
