Revit操作 | 门和窗的载入与放置。

想要系统性掌握BIM技能，不能只停留在理论知识上，实操也是关键一步。

拒绝纸上谈兵，提升操作技巧，从点滴开始积累。今天我们来学习Revit实操小技巧之门和窗的载入与放置。

门和窗的载入与放置

门和窗是建筑中最常用的构件。在 Revit 中门和窗都是可载入族。

在项目中放置门和窗之前，必须先将 “门窗族” 载入当前项目中。门和窗都是以墙为主体放置的图元，这种依赖于主体图元而存在的构件称为 “基于主体的构件”， 且在放置门、 窗图元时会自动在墙上形成剪切洞口，不用在墙上再开洞口，本节将使用构件为项目 “7Ｆ” (七层) 标准层创建门窗。

(１) 门窗属性和类型。

单击功能区 “建筑→门” 命令，功能区显示 “修改 放置门”

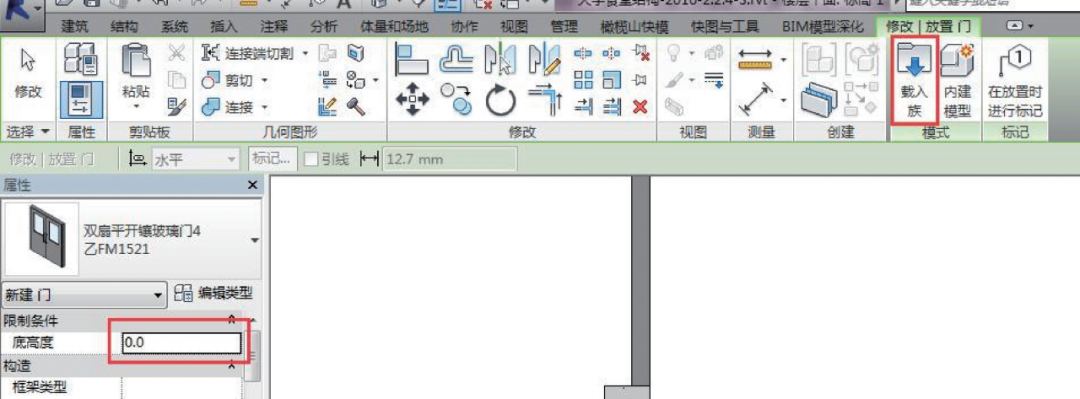

图1 修改 ｜ 放置门

提示：“属性” 栏门和窗 “底高度” 区别: 门的 “底高度” 基本是 “０”，而窗的 “底高度” 是 窗台高，所以在创建门窗时候需要注意查看一下 “底高度” 参数。

单击门 “属性” 栏中的 “编辑类型”，打开门的 “类型属性” 对话框，如图 2 所 示， 其中可以载入族、复制新的类型。类型参数中常用来修改的基本参数是材质和尺寸标 注，这些参数可以按照项目的需求进行修改。

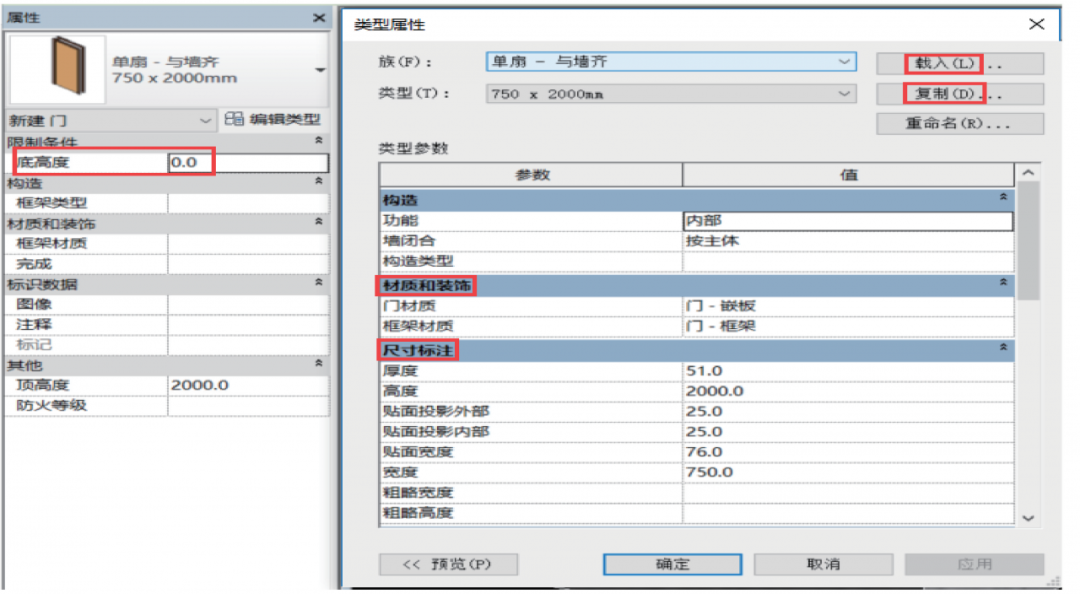

图2 门类型属性

(２) 载入门窗族。

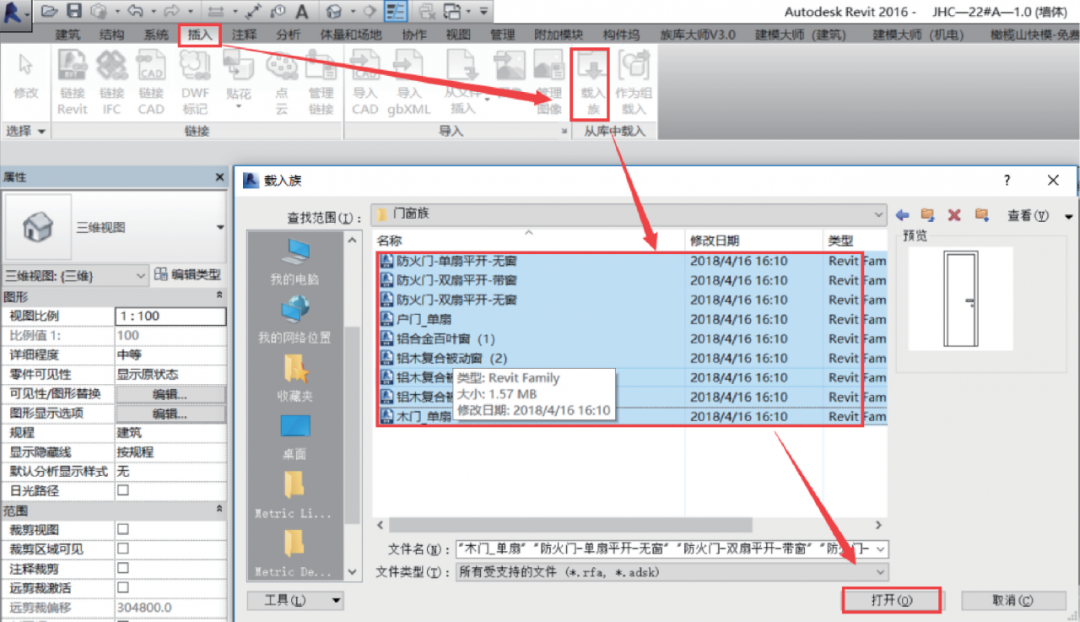

如图 ３ 所示方法载入门窗族。

图3 载入门窗族

(３) 放置门、窗。

接上小节模型，或打开 “模型 ＼ 第三章 ＼ 建筑模型 ＼ ＪＨＣ—２２＃Ａ— １.０ (墙体)” 模型，进入 “Ａ—７Ｆ—１７. ６００” 楼层平面图， 放置门、 窗步骤如下:

• 在功能区单击 “建筑→门” 命令。

• 在门的 “属性” 栏下拉列表中选择对应 ＣＡＤ 底图上标记的门、 窗标号的门族，此处以 “铝木复合被动门＿ 单扇—ＢＭ１６２２” 举例说明。

• 鼠标指针移到①轴线 与 Ⓔ轴线相交的墙上，等鼠标指针由圆形禁止符号变为 “小十字” 之后单击该墙，在鼠标单击的位置生成一个门，然后再适当调整它的位置，使其与 ＣＡＤ 底图中标明的门的位置一致。

• 如图所示

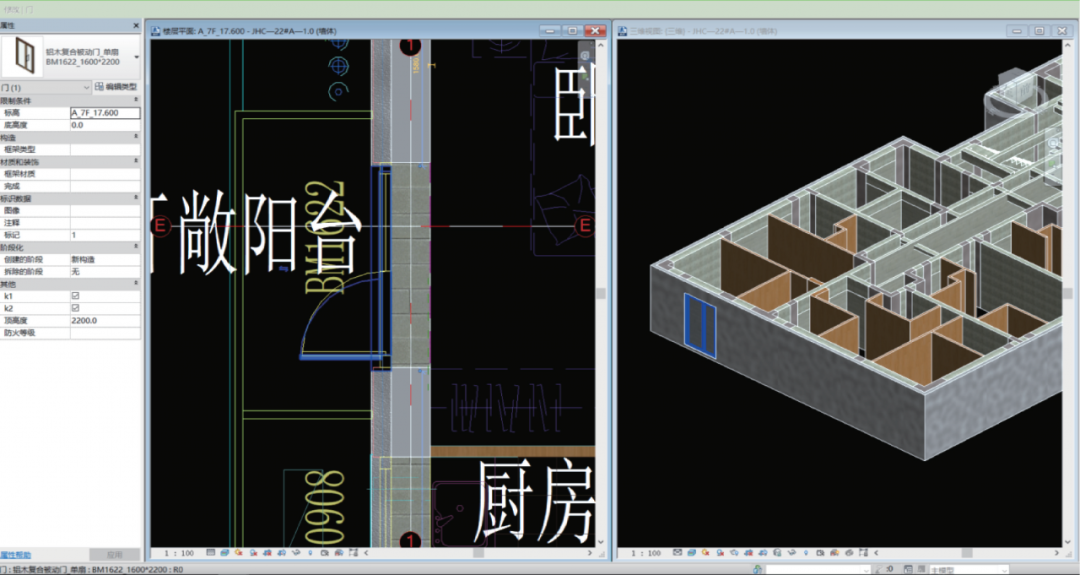

图4 放置门

提示：单击门上蓝色的翻转按钮

(或者是 < Spacebar > 键)，更改门的方向。

４) 因加气混凝土砌块墙外还有保温墙体。

所以放置门、窗时，需结合剖面框对相对在内部的加气混凝土砌块墙进行开洞处理，可以使用 “建筑→洞口→墙” 来开洞，如图 5 所示

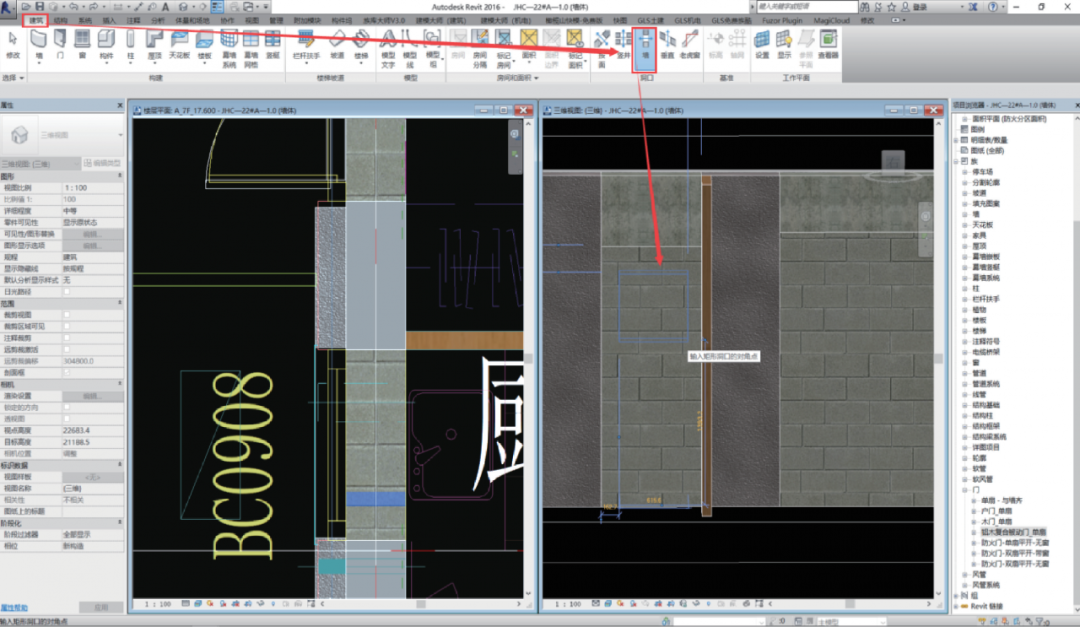

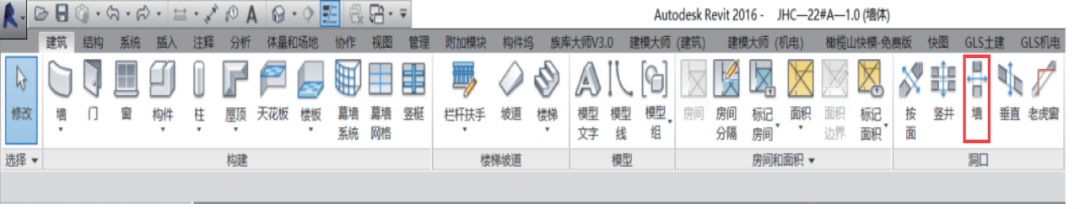

图5 开洞

此命令下选中墙体，放置洞口的框，然后选中此框，可通过选中其边界上的 “小三角” 来调节到合适位置，按 <ＥＳＣ> 键退出即可。

效果如图 6 ~ 图 8 所示

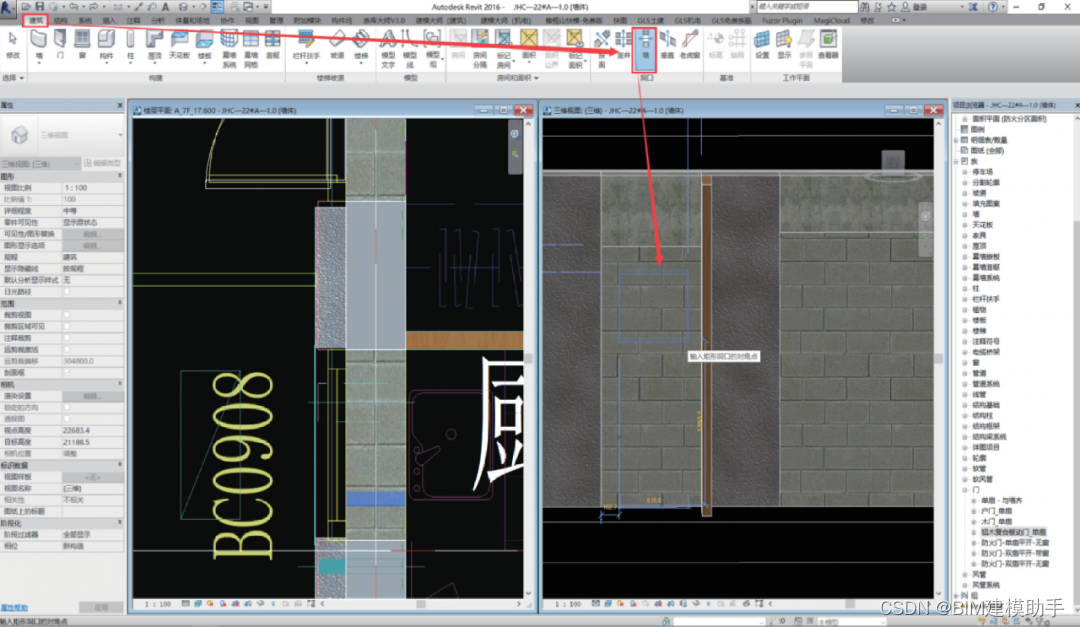

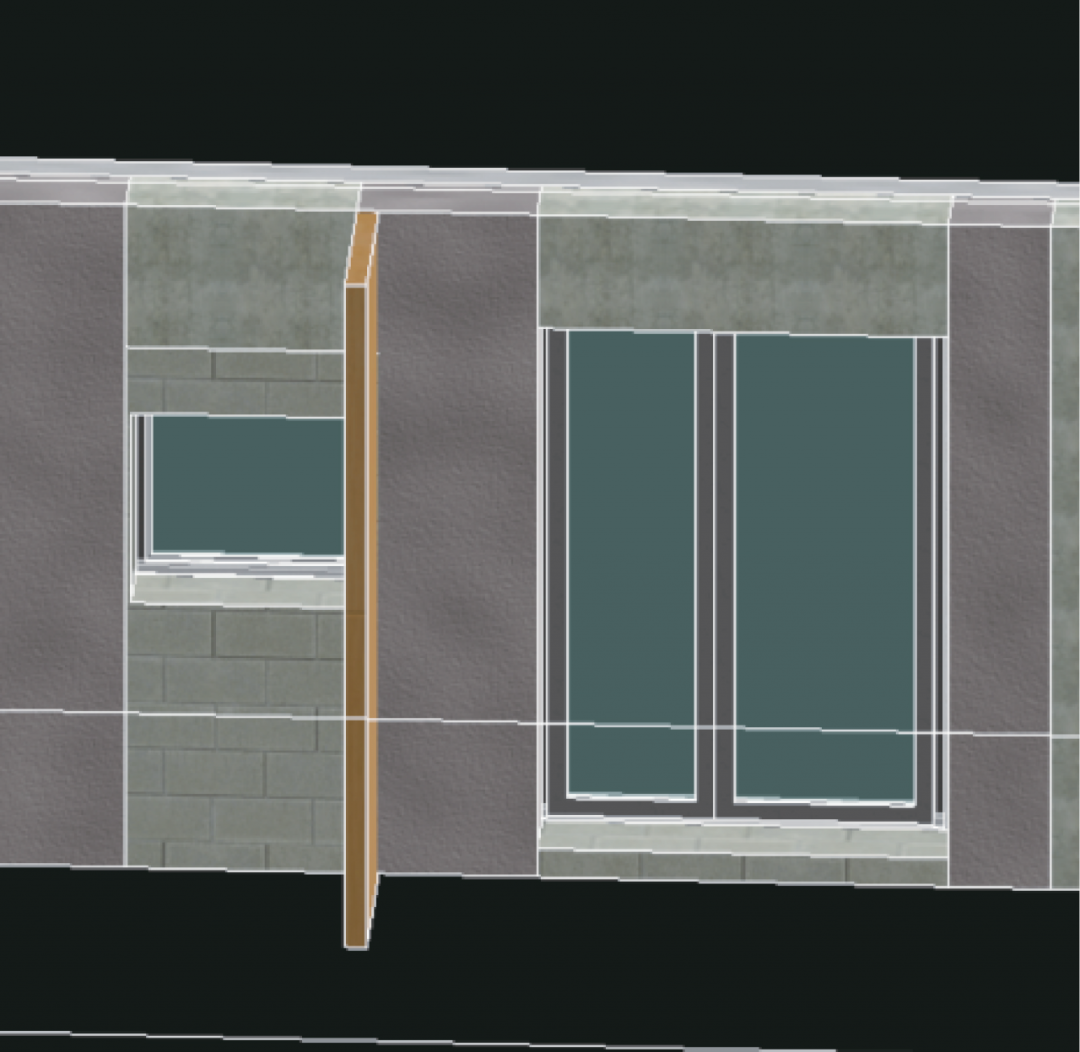

图6 放置洞口



图7 洞口调整

图8 洞口剪切完成

提示：放置窗的步骤与上面介绍的门步骤相同，但请注意窗在放置前需将底高度设置为 “９００”

５) 本层门窗放置完成。

如图 9 所示

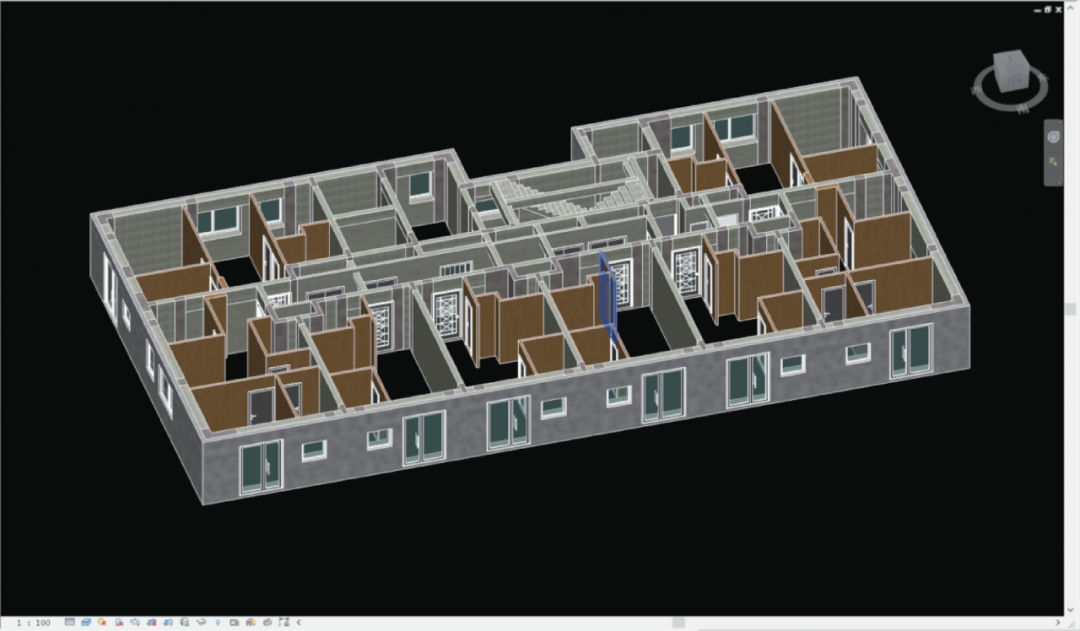

本层门窗放置完成

​
